많은 전력 전자 제조 프로젝트에서 SMT 라인 결정이 옳을 가능성은 단 한 번뿐입니다. 잘못된 구성의 결과는 즉시 나타나지 않는 경우가 많습니다. 대신, 수율 감소, 솔더 품질 불안정, 재작업 증가, 현장 반품 증가 등을 통해 몇 달 또는 몇 년 후에 조용히 나타납니다.
이것이 바로 전력전자용 SMT 생산 라인을 선택하는 것이 PCBA 가전제품이나 통신 제품용 라인을 선택하는 것과 근본적으로 다른 이유입니다.
전력전자 제조에서 목표는 가장 높은 배치 속도나 가장 낮은 초기 투자를 달성하는 것이 아닙니다. 실제 목표는 열 스트레스 하에서 안정적으로 작동하고 무겁고 고전력 구성 요소를 처리하며 긴 제품 수명 주기 동안 일관된 품질을 유지할 수 있는 생산 시스템을 구축하는 것입니다.
전력 전자 장치PCBA는 산업용 전원 공급 장치, 에너지 저장 시스템, 모터 드라이브, EV 충전 장비, 재생 에너지 인버터 및 산업 자동화에 널리 사용됩니다. 이러한 제품에는 일반적으로 두꺼운 PCB, 넓은 구리 영역, 높은 전류 경로 및 MOSFET, IGBT, 변압기 및 대형 전해 커패시터와 같은 전력 장치가 포함됩니다. 납땜 품질, 열 제어 또는 기계적 안정성이 약하면 조기 고장, 안전 위험 또는 값비싼 현장 반품으로 이어질 수 있습니다.
제조업체, 엔지니어 및 조달 팀의 경우 잘못된 SMT 라인을 선택하면 빈번한 재작업, 불안정한 수율, 프로세스 드리프트 또는 생산 규모 확장 시 강제 라인 재설계 등 숨겨진 장기 비용이 발생하는 경우가 많습니다. 이 기사에서는 단기 지표보다는 신뢰성, 확장성 및 전체 수명 주기 성능에 중점을 두고 특히 전력 전자 장치PCBA용 SMT 제품군을 선택하기 위한 실용적이고 의사 결정 중심적인 프레임워크를 제공합니다.

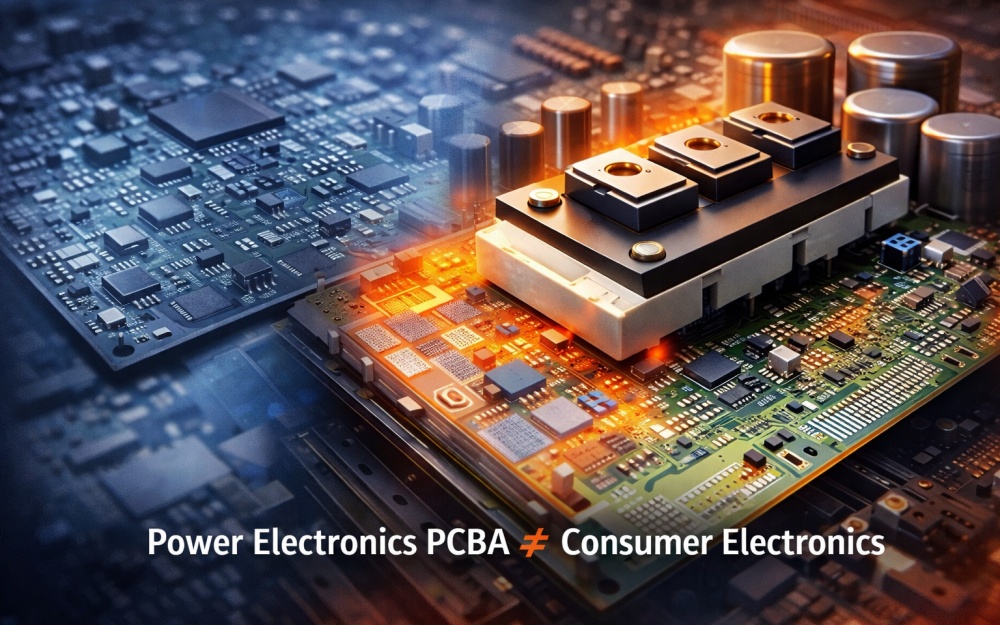

장비 선택을 논의하기 전에 전력 전자장치PCBA가 일반 전자 제품보다 SMT 생산 라인에 더 높은 수요를 갖는 이유를 이해하는 것이 중요합니다.
전력 전자 기판은 일반적으로 2.0~3.2mm 이상의 PCB 두께를 사용하며 종종 두꺼운 구리 층과 결합됩니다. 이러한 특성은 리플로우 솔더링 중 열 전달에 큰 영향을 미칩니다. 얇은 소비자 PCB에 비해 두꺼운 기판은 더 천천히 가열되고 덜 균일하게 냉각되어 불충분한 납땜 젖음, 콜드 조인트 또는 과도한 열 구배의 위험이 증가합니다.
소형 칩 부품이 지배하는 모바일 또는 IoT 제품과 달리 전력 전자 장치에는 DPAK, TO 시리즈 장치, 전원 모듈, 변압기 및 대형 커패시터와 같은 대형 패키지가 포함됩니다. 이러한 구성 요소는 픽 앤 플레이스 안정성, 노즐 선택, 배치 정확도 및 솔더 응고 전 배치 후 이동에 문제를 야기합니다.
전력 전자 제품은 5~10년 이상 연속 작동하도록 설계되는 경우가 많습니다. 이는 솔더 접합 신뢰성, 열 순환에 대한 저항성, 장기적인 공정 일관성이 단기적인 처리량보다 훨씬 더 중요하다는 것을 의미합니다. 초기 생산 중에 허용 가능한 한계 SMT 프로세스는 시간이 지남에 따라 심각한 책임이 될 수 있습니다.
많은 전력 전자 장치 PCBA에는 SMT 및 스루홀(THT) 프로세스의 조합이 필요합니다. 대형 변압기, 고전류 커넥터 및 기계 부품은 SMT 리플로우 후에 설치되는 경우가 많으므로 초기 라인 레이아웃 계획 및 프로세스 통합이 필수적입니다.
전력 전자 장치 SMT에 대한 주요 내용:
전력 전자 장치 SMT는 속도에 관한 것이 아닙니다. 이는 공정 안정성, 열 제어 및 장기적인 신뢰성에 관한 것입니다. 이것이 바로 개별 기계 사양보다 시스템 수준 프로세스 설계가 더 중요한 이유입니다.
SMT 라인 선택에서 가장 흔한 실수 중 하나는 실제 생산 요구 사항 대신 최대 정격 속도만을 기준으로 장비를 선택하는 것입니다.
소규모 배치로 맞춤형 전력 전자 제품을 생산하는 R&D 센터, 스타트업 또는 제조업체의 경우 자동화 수준보다 유연성이 더 중요합니다. 빈번한 제품 변경, 수동 개입, 엔지니어링 조정은 일반적인 현상입니다.
권장 특성:
반자동 또는 모듈식 SMT 라인
간편한 프로그램 전환 및 설정
강력한 엔지니어링 접근성
명확한 업그레이드 경로로 자본 투자 절감
이러한 유형의 구성은 제조업체를 활용률이 낮은 대형 장비에 가두지 않고 빠른 반복을 지원합니다.
많은 전력 전자 제조업체는 주로 산업용 전원 공급 장치 또는 에너지 저장 제어 보드와 같은 중간 규모 범위에서 운영됩니다. 이 시나리오에서는 안정성, 수율 일관성 및 예측 가능한 출력이 최대 배치 속도보다 훨씬 더 중요합니다.
권장 특성:
완전 자동 인라인 SMT 라인
균형 잡힌 배치 속도와 정확성
안정적인 리플로우 열 성능
공정 제어를 위한 인라인 검사
EV 인프라나 재생 에너지 등 빠르게 성장하는 분야에 진출하는 제조업체는 향후 확장을 계획해야 합니다. 확장성이 없는 SMT 라인을 선택하면 나중에 비용이 많이 드는 재설계와 생산 중단이 발생하는 경우가 많습니다.
권장 특성:
모듈식 라인 디자인
AOI, 엑스레이 및 버퍼 스테이션을 위한 예약된 공간
표준화된 기계 및 소프트웨어 인터페이스
라인 레벨 통합을 위한 데이터 호환성
전력 전자 분야의 핵심 사항 SMT:

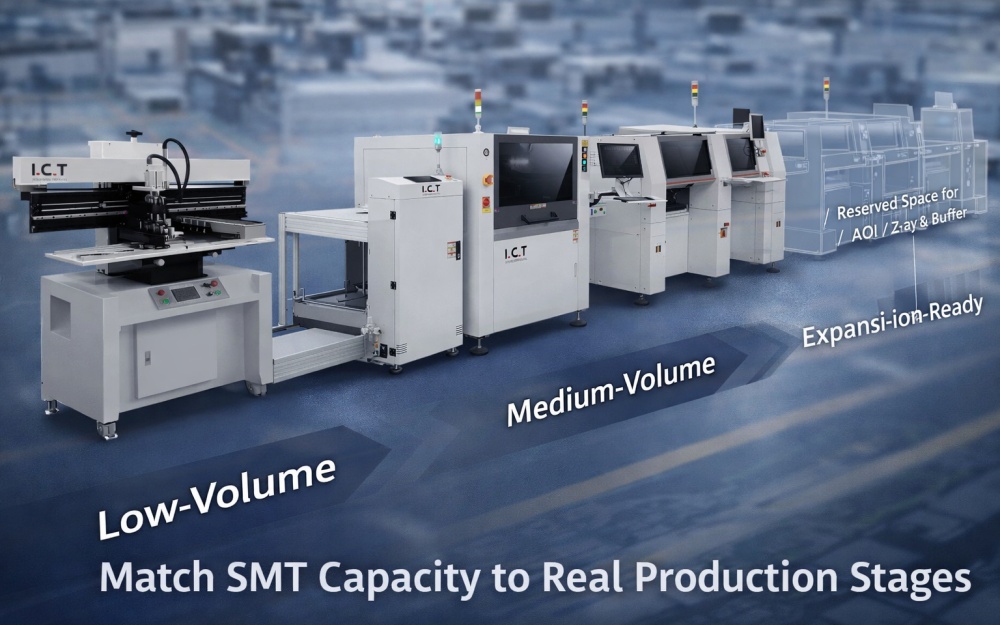

SMT 용량은 낙관적인 예측이 아니라 실제 생산 단계와 일치해야 합니다. 솔루션 수준 라인 계획은 기계를 개별적으로 구매하는 것보다 훨씬 더 많은 가치를 제공합니다.

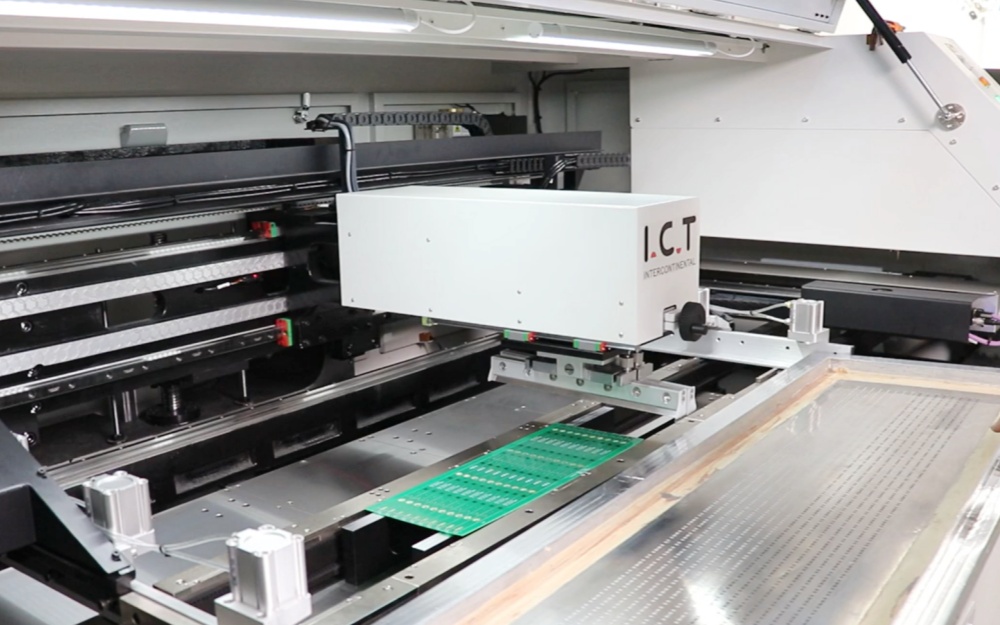

전력 전자공학에서SMT 솔더 페이스트 인쇄는 최종 제품 신뢰성에 불균형적인 영향을 미칩니다. 큰 패드, 두꺼운 보드 및 높은 열 질량은 이 단계에서 발생하는 불일치를 증폭시킵니다.
두꺼운 PCB에는 인쇄 중에 강력하고 유연한 지원 시스템이 필요합니다. 지지가 충분하지 않으면 보드 편향, 고르지 못한 페이스트 증착, 스텐실과 패드 사이의 정렬 불량 등이 발생할 수 있습니다.
주요 고려사항:
견고한 프린터 플랫폼
유연하고 조정 가능한 PCB 지지 핀
안정적인 스텐실 클램핑 및 정렬
전력 장치는 페이스트 볼륨 변화에 매우 민감한 대형 솔더 패드를 사용하는 경우가 많습니다. 과도한 페이스트는 배뇨 위험을 증가시키는 반면, 페이스트가 부족하면 접합 강도를 감소시킵니다. 안정적이고 반복 가능한 인쇄 프로세스는 다운스트림 결함과 재작업을 줄이는 가장 효과적인 방법 중 하나입니다.
전력 전자 장치에 대한 주요 내용SMT:
인쇄 안정성은 인쇄 속도보다 훨씬 더 중요합니다.

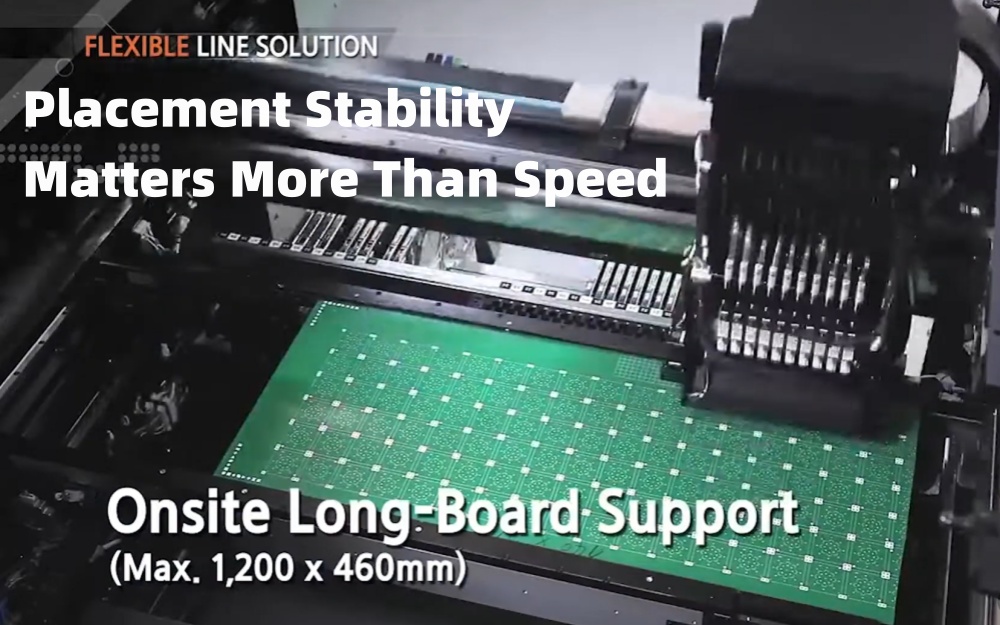

전력 전자 장치용 픽 앤 플레이스 기계 PCBA 는 시간당 최대 부품보다는 배치 안정성과 부품 처리 능력을 우선시해야 합니다.
배치 시스템은 다음을 지원해야 합니다.
고하중 노즐
불규칙한 패키지에 대한 안정적인 픽업
제어된 배치력
이동 중 진동 최소화
전력 전자 장치PCBA는 종종 미세 피치 구성 요소와 대형 전력 장치를 결합합니다. 배치 시스템은 빈번한 수동 조정이나 프로세스 타협 없이 이러한 다양성을 처리해야 합니다.
유연한 피더 구성과 직관적인 프로그래밍으로 엔지니어링 작업량과 설정 오류 위험이 크게 줄어듭니다.
전력 전자 장치에 대한 주요 내용SMT:
약간 느리지만 보다 안정적인 배치 프로세스는 거의 항상 더 높은 장기 수율을 제공합니다.

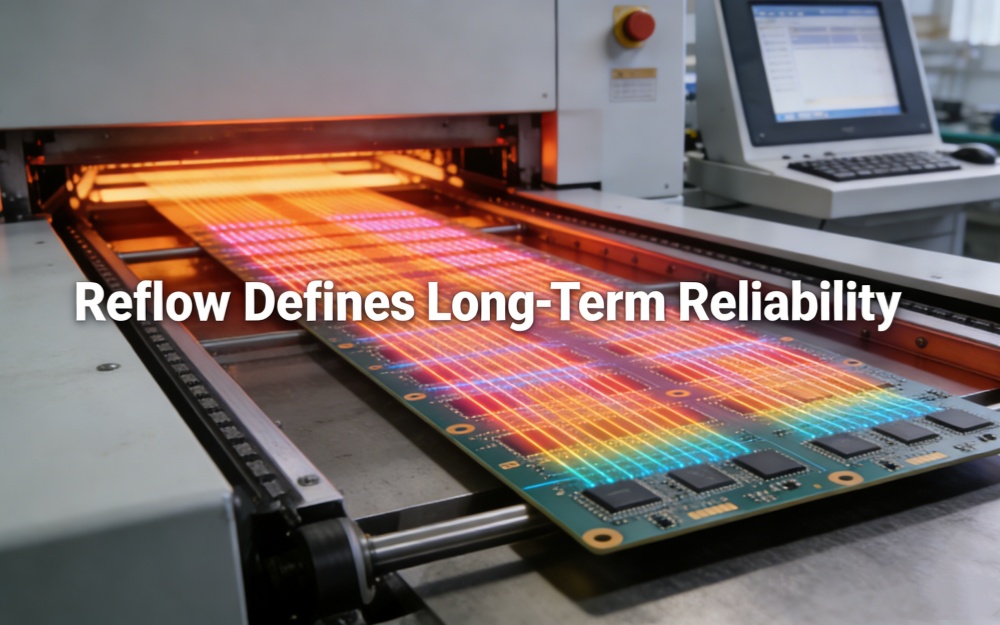

전력 전자공학에서SMT 리플로우 솔더링은 라인 계획 시 가장 과소평가되는 단일 위험 요소인 경우가 많습니다.
라인은 초기 승인 테스트를 통과할 수 있지만 나중에는 불안정한 보이드율이나 일관되지 않은 납땜 품질로 어려움을 겪을 수 있습니다. 많은 경우 근본 원인은 재료나 부품이 아니라 리플로우 공정 설계 시 열 마진이 부족하기 때문입니다.
두꺼운 보드와 대형 부품에는 강력하고 균일한 열 전달이 필요합니다.
주요 요구사항:
다중 가열 구역
강력한 열 보상 기능
안정적인 공기 흐름 설계
장기간 생산에 걸쳐 반복 가능한 온도 제어
정확하고 반복 가능한 온도 프로파일링은 솔더 조인트가 다양한 보드 설계 및 생산 배치 전반에 걸쳐 신뢰성 요구 사항을 충족하도록 보장합니다.
고전력 솔더 조인트의 경우 산화 및 보이드는 열 전도성과 전기 성능에 큰 영향을 미칩니다. 최적화된 열 프로필과 필요한 경우 제어된 대기는 이러한 위험을 완화하는 데 도움이 됩니다.
전력 전자 장치에 대한 주요 시사점SMT:
리플로우 성능은 주로 장기적인 제품 신뢰성을 결정합니다.

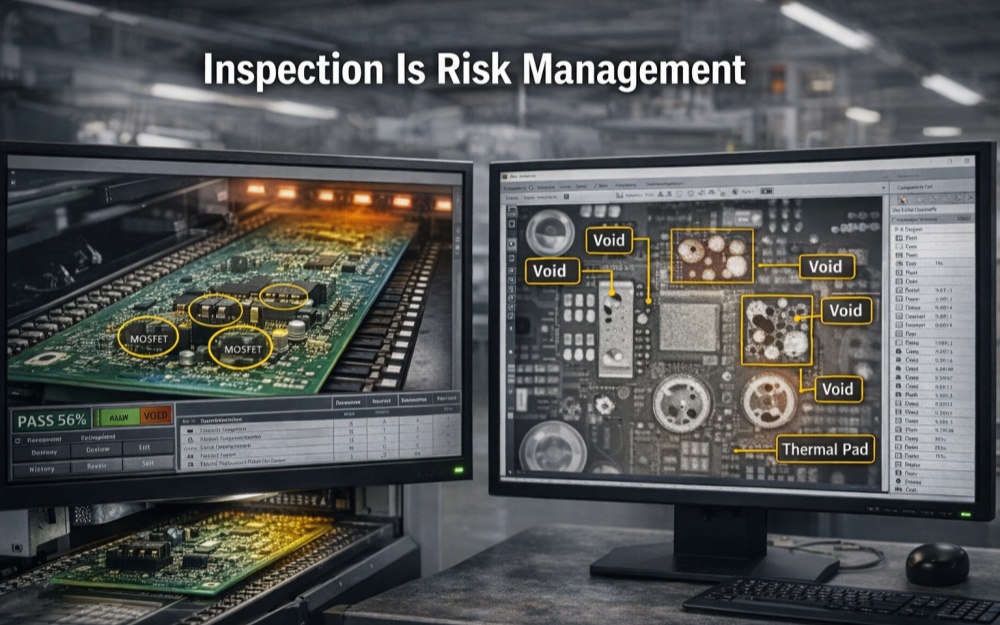

전력 전자 분야에서 검사는 선택 사항이 아니며SMT 위험 관리 도구입니다.
SPI 는 인쇄 문제가 전체 라인에 퍼지기 전에 이를 감지하여 재작업 및 폐기를 크게 줄입니다.
AOI 는 배치 오류, 극성 문제 및 눈에 보이는 납땜 결함을 식별합니다. 전력전자의 경우 검사 전략은 단순히 전체 범위를 추구하기보다는 위험도가 높은 영역에 초점을 맞춰야 합니다.
X-Ray 검사는 전력 장치 및 대형 열 패드에서 보이드 및 숨겨진 납땜 결함을 감지하는 데 특히 유용합니다.
전력 전자 장치에 대한 주요 내용SMT:
검사 장비는 위험을 최대한 줄일 수 있는 곳에 배치해야 합니다.
라인 레이아웃 결정은 개별 장비 브랜드보다 장기적으로 더 큰 영향을 미치는 경우가 많습니다.
잘 설계된 전력 전자 장치SMT 라인은 다음을 허용해야 합니다.
간편한 유지보수 접근
프로세스 버퍼링
향후 검사 또는 프로세스 추가
사후 SMT THT 프로세스를 조기에 계획하면 나중에 병목 현상과 비효율적인 자재 흐름을 피할 수 있습니다.
전력 전자 장치에 대한 주요 내용SMT:
잘 계획된 레이아웃은 장기적인 생산 안정성과 업그레이드 유연성을 보호합니다.
순전히 구매 가격을 기준으로 SMT 라인을 평가하면 장기 비용이 더 높아지는 경우가 많습니다.
TCO에는 다음이 포함되어야 합니다.
유지보수 및 예비 부품
에너지 소비
교육 및 엔지니어링 지원
시간 경과에 따른 수확량 안정성
모듈식 및 확장 가능한 설계는 전체 라인 교체 대신 점진적인 업그레이드를 허용하여 투자를 보호합니다.
전력 전자 장치 SMT에 대한 주요 내용:
가장 경제적인 SMT 라인은 전체 수명 주기 동안 생산성과 안정성을 유지하는 라인입니다.
최고의 장비라 할지라도 공급업체 지원이 부적절하면 실패할 수 있습니다.
주요 평가 기준:
전력 전자 응용 분야 경험
기술 지원 및 교육 가용성
입증된 설치 및 시운전 프로세스
명확한 서비스 응답 구조
전력 전자공학에 대한 핵심 내용SMT:
복잡하고 신뢰성이 높은 응용 분야에서는 공급업체 역량이 기계 역량만큼 중요합니다.
전력전자용 SMT 라인을 선택하는 것은 PCBA 단순한 장비 구매가 아닙니다. 이는 제품 신뢰성, 운영 안정성 및 향후 확장성에 영향을 미치는 전략적 제조 결정입니다.
대부분의 제조업체에서 실제 과제는 기계를 구입하는 것이 아니라 열 질량, 구성 요소 혼합, 신뢰성 목표와 같은 제품 특성을 안정적이고 확장 가능한 생산 시스템으로 전환하는 것입니다.
잘 설계된 전력 전자 장치 SMT 라인은 최대 속도를 추구하지 않습니다. 매년 까다로운 조건에서도 일관된 성능을 제공합니다.
투자를 마무리하기 전에 제품 열 동작, 구성 요소 혼합 및 장기 확장 제약 사항을 다루는 구조화된 기술 검토를 수행하면 전체 수명 주기 동안 운영 위험을 크게 줄이고 제품 품질을 보호할 수 있습니다.
어떤 경우에는 부분적 적응이 가능하지만 최적인 경우는 거의 없습니다. 가전제품SMT 라인은 일반적으로 얇은 기판, 소형 부품 및 빠른 배치 속도에 최적화되어 있습니다. 전력 전자 장치PCBA는 더 두꺼운 보드, 더 높은 열 질량, 더 무거운 구성 요소를 도입하는데, 이는 종종 소비자 중심 라인의 기계적 및 열 마진을 초과합니다. 이러한 라인을 조정하면 프로세스가 불안정해지고 장기적인 위험이 높아질 수 있습니다.
리플로우 고려사항은 초기 계획 단계에서 포함되어야 합니다. 보드 두께, 구리 무게, 부품 열 질량 및 솔더 접합 신뢰성 목표는 리플로우 오븐 선택 및 라인 레이아웃에 직접적인 영향을 미칩니다. 리플로우를 다운스트림 세부 사항으로 처리하면 나중에 수정하기 어려운 열 마진이 부족해지는 경우가 많습니다.
항상 그런 것은 아닙니다. 질소 또는 진공 리플로우는 특정 고전력 애플리케이션의 산화 및 보이드를 줄일 수 있지만, 많은 전력 전자 장치는 잘 설계된 공기 리플로우 프로파일을 통해 허용 가능한 신뢰성을 달성할 수 있습니다. 결정은 기본 가정보다는 열 패드 크기, 보이드 허용 오차 및 신뢰성 요구 사항을 기반으로 이루어져야 합니다.
검사는 적용 범위 중심이 아닌 위험 중심으로 이루어져야 합니다. 전원 장치, 열 패드, 고전류 경로 등 위험도가 높은 납땜 접합부는 필요한 경우 X-Ray를 포함한 심층 검사를 통해 가장 큰 이점을 얻을 수 있습니다. 모든 구성 요소에 최대 검사를 적용하면 비례적인 위험 감소 없이 주기 시간이 늘어나는 경우가 많습니다.
일반적인 지표에는 일관되지 않은 보이드율, 작은 프로파일 변화에 대한 민감도, 교대조에 따른 수율 변동, 초기 시험이 아닌 장기간 생산 후에 나타나는 솔더 접합 결함 등이 포함됩니다. 이러한 증상은 종종 한계 리플로우 용량이나 공기 흐름 제한을 나타냅니다.
전력 전자 제품이 규제 대상이거나 안전이 중요한 응용 분야로 이동함에 따라 데이터 추적성이 점점 더 중요해지고 있습니다. 인쇄 품질, 배치 정확도, 리플로우 프로파일 등 주요 프로세스 매개변수를 기록하면 문제가 발생할 때 근본 원인을 식별하는 데 도움이 되며 장기적인 프로세스 제어 및 고객 감사를 지원합니다.
예. 현재 물량이 안정적인 경우에도 전력 전자 제품 포트폴리오는 더 높은 전력 밀도 또는 더 엄격한 신뢰성 요구 사항을 향해 발전하는 경우가 많습니다. 향후 검사, 버퍼링 또는 프로세스 업그레이드를 위해 물리적 공간과 시스템 호환성을 확보하면 중단 및 재투자 위험이 크게 줄어듭니다.
