대부분의 PCBA 공장은 선택하지 않습니다 . 그들은 잘못된 엑스레이 기계를 잘못된 문제에 적합한 기계를 선택합니다..
PCBA 검사를 위한 단일 '최고의' X-Ray 시스템은 없으며, 노출해야 하는 결함, 실행하는 생산량, 제품이 달성해야 하는 신뢰성과 실제로 일치하는 시스템만 있을 뿐입니다.
전자 제품에서 X-Ray 검사가 어떻게 작동하는지 이해하는 것은 강력한 검사 도구에 투자하는 것과 실제로 사용하지 않을 기능에 비용을 지불하는 것의 차이입니다.

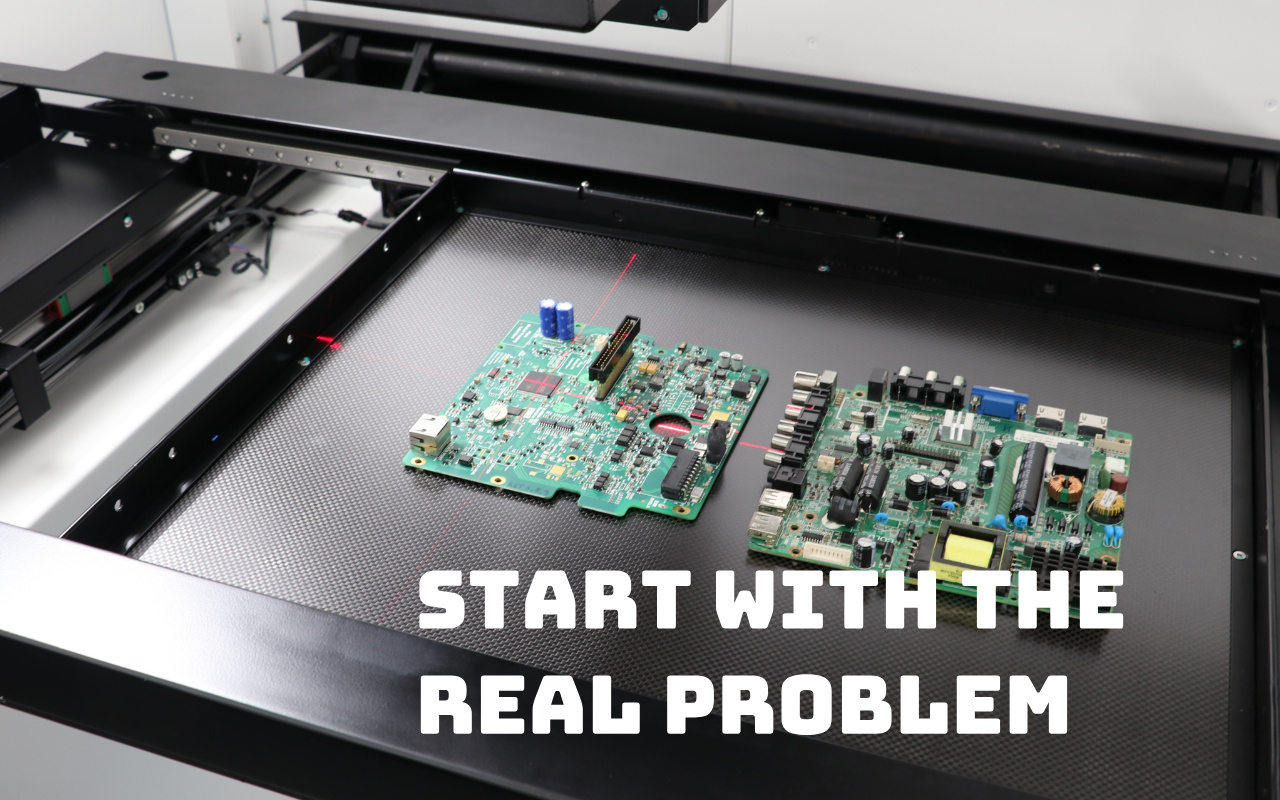

많은 구매자는 더 높은 해상도, 더 높은 배율, 더 고급 모드 등의 사양을 비교하여 X선 선택에 접근합니다. 실제로 이것은 값비싼 실수가 시작되는 곳입니다.
X-Ray 기계는 이론적으로 수행 할 수 있는 작업을 위해 선택해서는 안 되며 , PCBA 라인이 일상 생산에서 직면하는 특정 검사 문제를 위해 선택해야 합니다. 도구가 문제와 일치하지 않으면 사용하지 않는 기능에 과도한 비용을 지출하거나 실제로 중요한 결함이 누락되는 결과를 낳습니다.

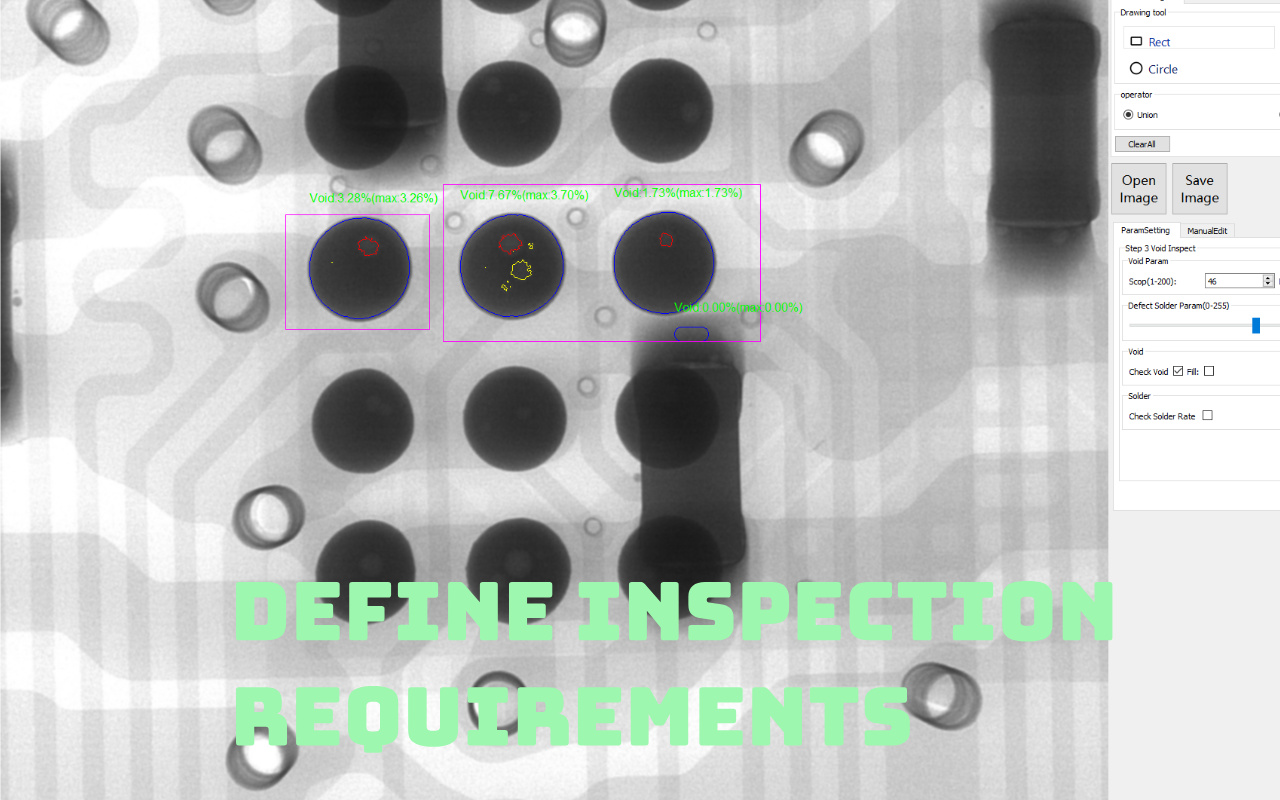

모델이나 사양을 보기 전에 먼저 프로세스에 X선 검사가 필요한 이유를 정의해야 합니다.
귀하의 목표가 생산 중 BGA 보이드를 정량화 하고 IPC 허용 기준을 준수하는지 확인하는 것이라면 반복성과 측정 일관성이 중요합니다. 시스템은 교대조, 작업자 및 제품 배치 전반에 걸쳐 안정적이고 비교 가능한 결과를 제공해야 합니다.
실패 분석은 완전히 다른 작업입니다. 반품된 보드나 헤드인필로우 또는 미세 균열과 같은 드문 결함을 조사할 때는 속도보다 유연성과 고배율이 더 중요합니다. 이 경우 자동화된 처리량보다 예상치 못한 문제 영역을 탐색하는 능력이 더 중요합니다.
인라인 X-Ray 검사는 실시간 품질 관리 에 중점을 둡니다 . 모든 보드를 검사하고 결함을 즉시 감지하며 프로세스 문제가 확대되기 전에 수정할 수 있습니다. 이는 대량 생산에 매우 적합한 접근 방식입니다.
오프라인 X-Ray 시스템은 다른 용도로 사용됩니다. 샘플링 검사, NPI 검증 및 검사 깊이와 작업자 제어가 사이클 시간보다 중요한 세부 문제 해결에 이상적입니다. 많은 공장에서 오프라인 검사는 비용과 통찰력 사이에서 최상의 균형을 제공합니다.
대량 제조에서는 주기 시간, 자동화 및 일관성이 엄격하게 요구됩니다. 라인 속도를 늦추는 모든 검사 단계는 빠르게 병목 현상이 발생합니다.
대신 NPI 및 소량 생산 환경에서는 적응성을 중요하게 생각합니다. 지속적인 재프로그래밍 없이 빈번한 설계 변경, 다양한 보드 크기, 다양한 구성요소 유형을 처리하는 능력이 원시 속도보다 더 중요한 경우가 많습니다.
이 단계를 건너뛰는 것은 거의 사용하지 않을 기능에 대해 초과 비용을 지불하는 가장 빠른 방법입니다. 사양이나 시스템 구성을 비교하기 전에 보드의 모양과 실제 위험이 어디에 있는지 명확하게 파악해야 합니다. 효과적인 X-Ray 선택은 항상 제품 복잡성을 검사 요구 사항에 매핑하는 것부터 시작됩니다.
다양한 구성 요소 패키지에는 매우 다양한 검사 문제가 발생합니다. BGA, CSP 및 LGA와 같은 하단 종단 장치에는 솔더 볼의 명확한 시각화와 신뢰할 수 있는 보이드 측정이 필요합니다. 대형 열 패드가 포함된 QFN 패키지는 단순한 유무 감지보다는 넓은 솔더 영역 전체에 걸쳐 보이드 비율을 정확하게 계산해야 합니다. 반면, 미세 피치 IC와 스루홀 솔더 조인트는 침투 능력과 이미지 대비에 더 의존하여 솔더 부족, 브리징 또는 불완전한 배럴 충전을 드러냅니다.
각 구성 요소 유형은 서로 다른 방식으로 검사 시스템에 스트레스를 주기 때문에 보드의 패키지 조합에 따라 실제로 필요한 해상도, 기울기 기능 및 CT 재구성 정도가 직접적으로 결정됩니다.
감지 가능한 모든 결함이 동일한 위험을 수반하는 것은 아닙니다. 대부분의 PCBA 제조업체의 경우 장기 신뢰성에 실제로 영향을 미치는 결함에는 BGA 솔더 조인트의 과도하거나 불균일한 보이드, 간헐적인 실패로 이어지는 헤드인필로우 개방, 숨겨진 브리징 또는 하단 종단 구성요소 아래의 솔더 부족, 스루홀 배럴 채우기 부적절 등이 포함됩니다.
IPC-7095와 같은 산업 표준은 적용 등급에 따라 특정 보이드 비율을 허용합니다. 이는 검사가 보이드를 감지하는 것뿐만 아니라 측정할 수 있을 만큼 정확해야 함을 의미합니다. 동시에 이러한 결함 중 상당수는 전체 3D CT 검사가 자동으로 필요하지 않습니다. 많은 경우, 잘 선택된 각도 보기와 일관된 측정 방법은 전체 단층촬영의 비용과 주기 시간 없이 신뢰할 수 있는 판단을 내리는 데 충분합니다.

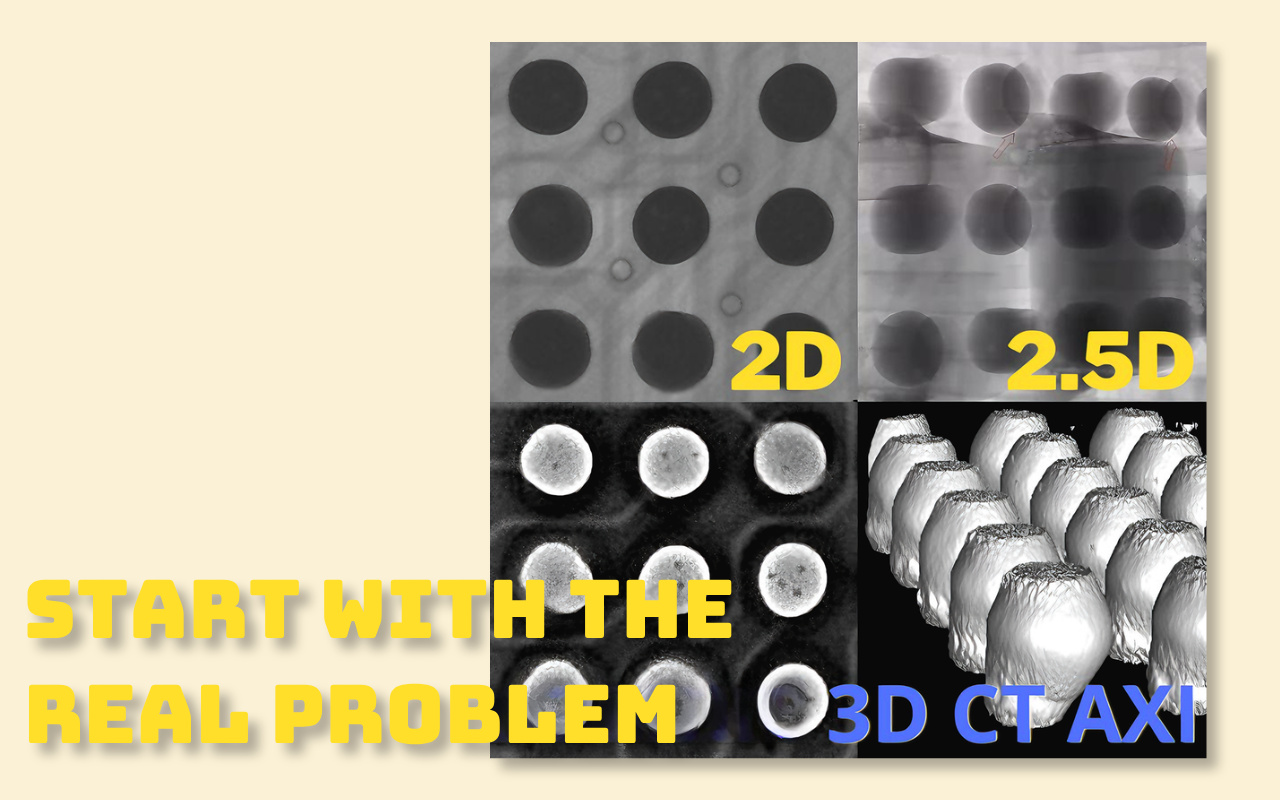

선택한 검사 기술에 따라 시스템에 대한 장기적인 만족도는 물론 총 비용의 상당 부분이 결정됩니다. 핵심은 사용 가능한 가장 진보된 기술을 선택하는 것이 아니라 검사 수준을 실제로 제어해야 하는 결함과 일치시키는 것입니다.
2D X-Ray 검사는 빠른 결과가 깊이 정보보다 중요한 기본 보이드 감지, 단일 레이어 솔더 조인트 평가 및 불량 분석에 적합합니다. 이는 일반적으로 중소 규모 생산, 비용에 민감한 환경 또는 전체 체적 재구성의 필요성보다 유연성과 속도가 더 중요한 엔지니어링 실험실에서 사용됩니다. 장점은 빠른 검사 속도, 간단한 조작, 최저 진입 비용입니다.
2.5D X-ray는 감지기 또는 샘플을 기울여 경사 뷰를 생성함으로써 깊이 통찰력을 추가합니다. 이를 통해 전체 CT 스캐닝에 소요되는 시간 낭비 없이 보이드 위치를 파악하고, 숨겨진 관절 분리를 식별하고, Z축 관련 결함을 더 잘 평가할 수 있습니다. 많은 SMT 라인, 특히 양면 보드를 실행하거나 때때로 헤드인필로우 위험에 직면하는 라인의 경우 2.5D 검사는 검사 깊이, 처리량 및 비용 간의 최상의 균형을 제공합니다.
Full 3D 컴퓨터 단층촬영은 검사 정확도가 저하될 수 없는 경우에 가장 적합합니다. 자동차, 의료 또는 항공우주 전자 분야의 응용 분야에서는 프로세스 검증을 위해 복잡한 솔더 구조의 정확한 보이드 정량화와 전체 레이어별 재구성이 필요한 경우가 많습니다. 3D CT는 비교할 수 없는 선명도와 측정 신뢰성을 제공하지만 시스템 비용이 높고 스캔 시간이 느리기 때문에 모든 보드에 대한 일상적인 검사보다는 신뢰성이 높은 생산이나 고급 프로세스 개발에 가장 적합합니다.

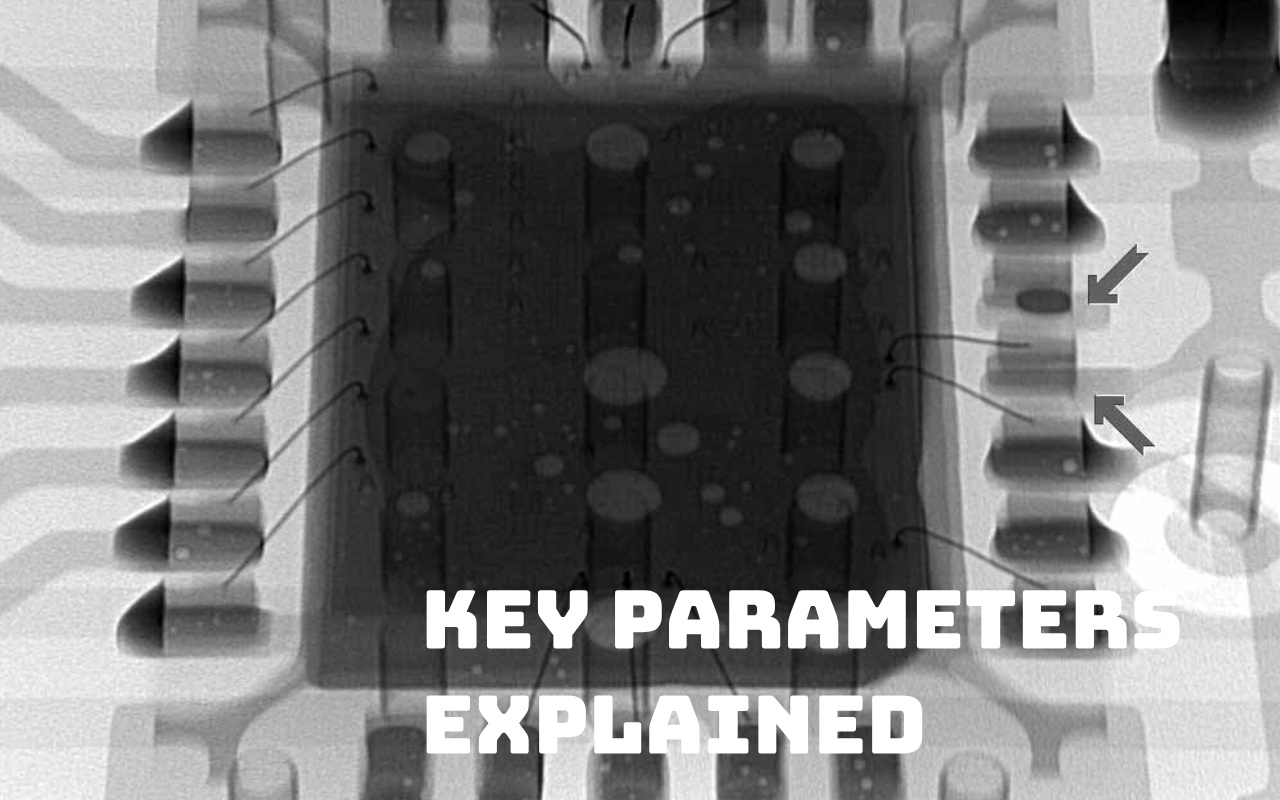

사양 시트는 종종 극단적인 숫자를 강조하지만 실제 X-Ray 성능은 주요 매개변수의 균형이 얼마나 잘 맞는지에 따라 달라집니다. 단일 헤드라인 사양에 초점을 맞추면 일반적으로 측정 가능한 검사 이점 없이 비용이 더 높아집니다. 일상적인 PCBA 생산에서 안정적으로 작동하는 시스템을 선택하려면 이러한 매개변수가 어떻게 상호 작용하는지 이해하는 것이 중요합니다.
대부분의 BGA 검사 작업에서는 특히 0.4mm 이상의 볼 피치의 경우 3~5μm 범위의 분해능이면 충분합니다. 이 수준에서는 보이드, 붕괴 문제 및 대부분의 솔더 조인트 이상 현상이 명확하게 표시되고 측정 가능합니다.
서브미크론 해상도는 극도로 미세한 구조를 검사하거나 고급 고장 분석을 수행할 때만 유용합니다. 일상적인 PCBA 검사에서는 장점보다 더 큰 절충점이 발생하는 경우가 많습니다. 해상도가 높을수록 일반적으로 시야가 줄어들고, 스캔 시간이 늘어나며, 결함 감지 기능의 비례적인 이득을 제공하지 않고도 시스템 비용이 크게 늘어납니다.
기하학적 확대는 세부적인 가시성을 향상시키지만 항상 시야가 저하됩니다. 배율이 증가함에 따라 눈에 보이는 검사 영역이 줄어들고 이는 동일한 보드를 덮는 데 더 많은 이미지가 필요함을 의미합니다.
크거나 복잡한 PCB의 경우 과도한 배율로 인해 검사 시간이 크게 늘어나고 처리량이 줄어들 수 있습니다. 실제 목표는 배율을 최대화하는 것이 아니라 전체 검사 영역을 효율적으로 커버하면서 대상 결함을 명확하게 해결하는 수준을 선택하는 것입니다.
튜브 출력은 X선이 재료를 얼마나 잘 투과하는지를 결정하지만, 출력이 높다고 해서 자동으로 이미지가 더 좋아지는 것은 아닙니다. kV 수준이 높을수록 두꺼운 다층 기판, 구리 함량이 높은 설계 또는 차폐 및 방열판이 있는 구성 요소에 유용합니다.
대부분의 PCBA 응용 분야에서 90~130kV의 튜브 전력 범위는 침투와 이미지 대비 간의 효과적인 균형을 제공합니다. 이 범위를 초과하면 종종 얇은 솔더 조인트의 대비가 감소하여 보이드와 미묘한 결함을 구별하기가 더 어려워집니다. 많은 경우, 과도한 튜브 전력은 검사 품질을 향상시키기는커녕 오히려 저하시킵니다.

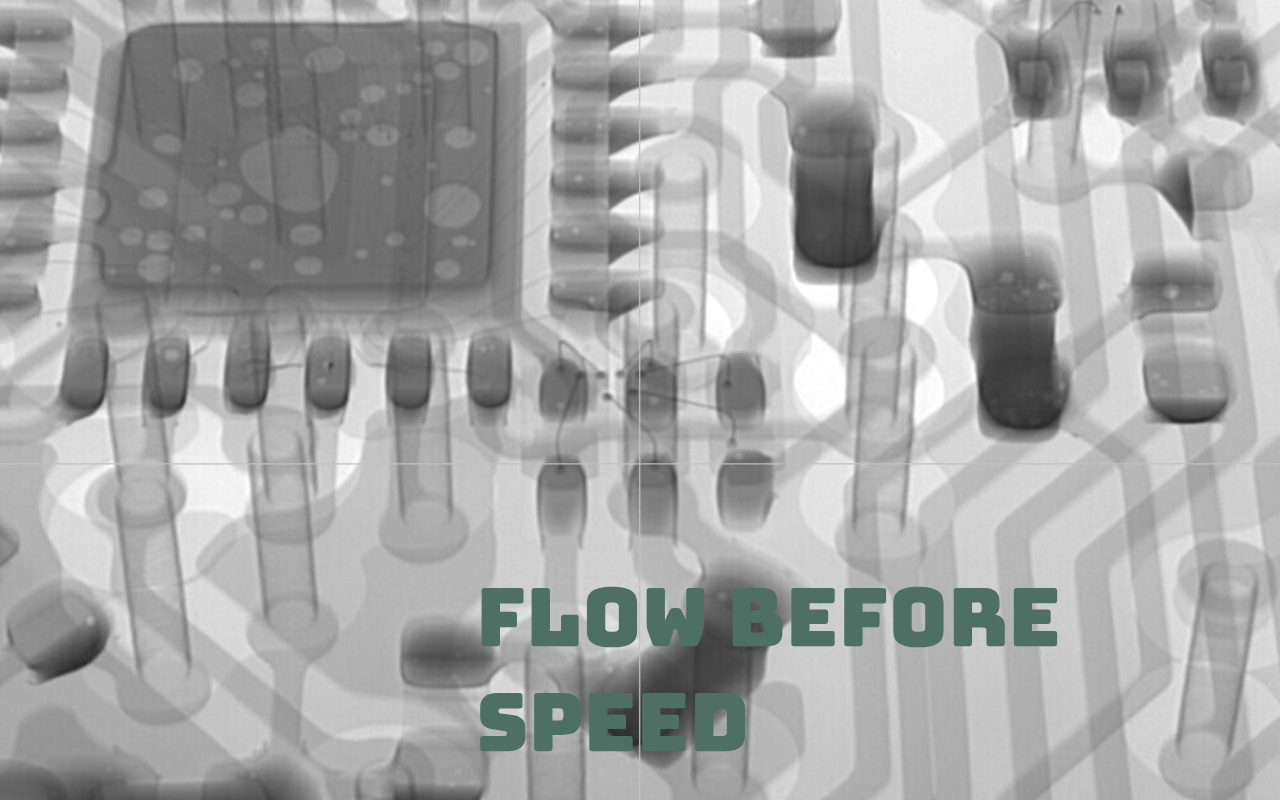

X-Ray 시스템이 생산 흐름에 배치되는 위치는 처리량, 검사 전략 및 투자 수익에 직접적인 영향을 미칩니다. 인라인 X-Ray는 종종 궁극적인 목표로 여겨지지만 모든 공장에 자동으로 올바른 선택은 아닙니다.
오프라인 X-Ray 시스템은 최고 수준의 유연성을 제공합니다. 라인 균형을 방해하지 않고 다양한 보드 크기, 제품 유형 및 검사 작업을 처리할 수 있습니다. 초기 투자 비용이 낮고 유지 관리 요구 사항이 간단하며 운영자 액세스가 용이한 오프라인 시스템은 샘플링 검사, NPI 검증 및 세부적인 문제 해결에 매우 적합합니다.
많은 공장, 특히 혼합 제품이나 적당한 양을 운영하는 공장의 경우 오프라인 X-Ray는 새로운 병목 현상이나 레이아웃 제약 없이 필요한 모든 검사 기능을 제공합니다.
인라인 X-Ray 검사는 생산량이 높고 일정할 때(일반적으로 월 10,000개 이상의 보드) 결함 전파를 방지하기 위해 즉각적인 피드백이 필요할 때 유용합니다. 이러한 경우 모든 보드에 대한 자동 검사를 통해 다운스트림 재작업을 크게 줄이고 프로세스 안정성을 향상할 수 있습니다.
그러나 인라인 시스템은 또한 더 높은 비용, 더 넓은 설치 공간 요구 사항 및 엄격한 주기 시간 제한을 가져옵니다. 중간 또는 소량 생산의 경우 이러한 요소가 이점보다 더 큰 경우가 많으므로 인라인 X-Ray는 생산성 향상보다는 과잉 투자가 됩니다.

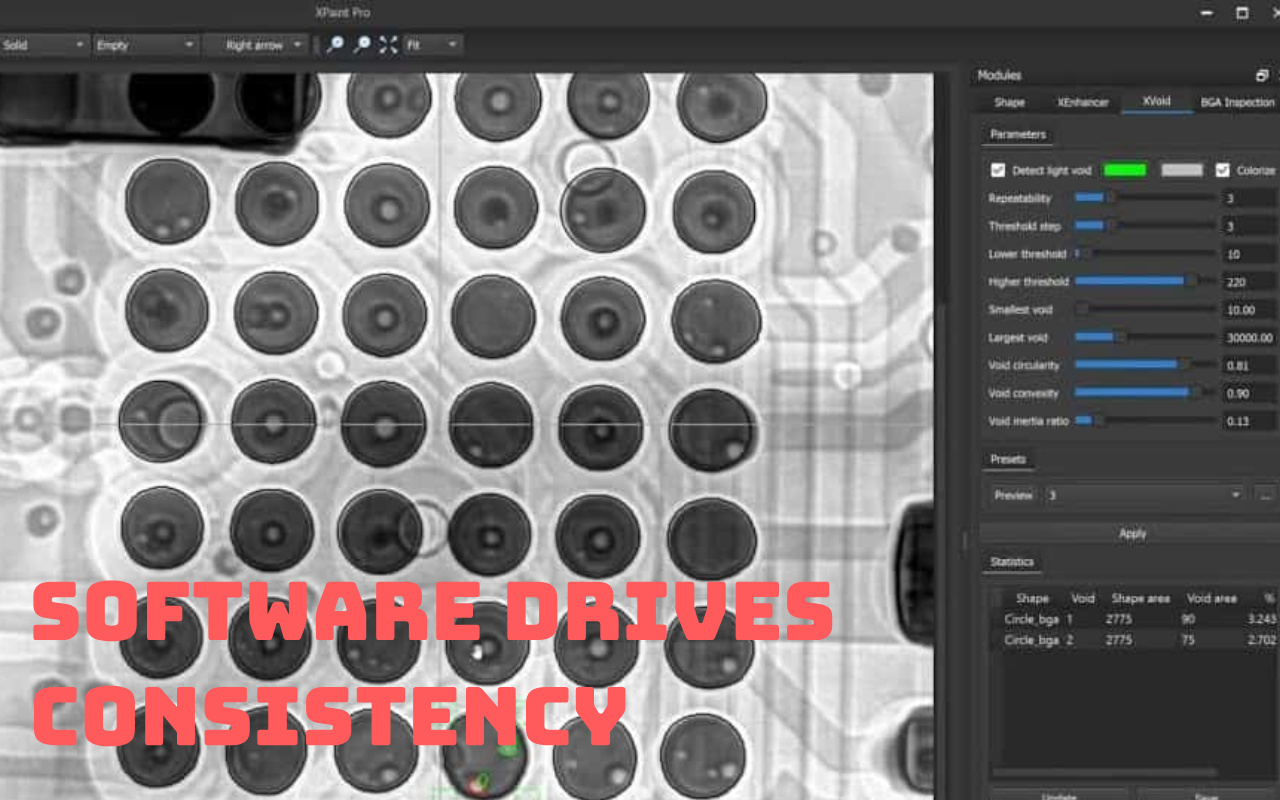

최고의 광학 장치와 X선관이라도 지능형 소프트웨어가 없으면 제한된 가치를 제공합니다. 일일 PCBA 검사에서 소프트웨어는 결함이 얼마나 일관되게 식별되는지, 결과가 운영자 경험에 얼마나 의존하는지, 검사 데이터가 단일 통과 또는 판단을 넘어 얼마나 유용한지 결정합니다.
수동 공극 추정은 특히 다양한 작업자와 교대조에 걸쳐 주관성과 불일치를 초래합니다. 최신 X-Ray 소프트웨어는 알고리즘을 사용하여 IPC 승인 기준에 따라 자동으로 보이드 비율을 계산하여 반복 가능하고 비교 가능한 결과를 생성합니다.
이러한 수준의 일관성은 프로세스 제어에 필수적입니다. 보이드 데이터가 신뢰할 수 있고 객관적인 경우 엔지니어는 시각적 판단에만 의존하는 대신 추세를 추적하고 결함을 인쇄 또는 리플로우 매개변수와 연관시키며 정보에 근거한 조정을 수행할 수 있습니다.
내장된 결함 라이브러리와 AI 지원 이미지 분석으로 운영자의 학습 곡선이 크게 단축됩니다. 원시 이미지를 처음부터 해석하는 대신 시스템은 의심스러운 영역을 강조 표시하고 보이딩, 브리징 또는 개방과 같은 일반적인 결함 유형을 분류합니다.
이는 검사 결정을 가속화할 뿐만 아니라 고도로 숙련된 인력에 대한 의존도를 줄여줍니다. 교대근무가 있거나 검사 전문가가 제한된 공장에서는 강력한 소프트웨어가 검사 일관성과 처리량을 직접적으로 향상시킵니다.
X-Ray 검사 데이터는 분리되지 않을 때 훨씬 더 가치가 있습니다. SPC 데이터, 이미지 및 결함 통계를 원활하게 내보내면 장기적인 수율 분석 및 추적이 가능합니다.
MES 또는 공장 데이터 시스템과 통합되면 X-Ray 검사는 결함 추세를 특정 제품, 프로세스 및 기간에 연결하여 Industry 4.0 이니셔티브를 지원합니다. 이는 X-Ray를 독립형 검사 도구에서 프로세스 최적화의 핵심 요소로 변환합니다.
엑스레이 기계의 구매 가격은 단지 시작점일 뿐입니다. 시스템 수명 동안 운영 비용, 유지 관리 및 간접 비용은 초기 투자 금액과 동일하거나 초과하는 경우가 많습니다. 지속 가능한 결정을 내리려면 총 소유 비용을 이해하는 것이 중요합니다.
초기 비용이 낮다고 해서 항상 전체 비용이 낮아지는 것은 아닙니다. 밀봉된 튜브 시스템은 일반적으로 유지 관리가 최소화되고 필라멘트 교체가 필요하지 않으므로 운영 비용을 예측할 수 있습니다. 그러나 달성 가능한 해상도와 유연성이 제한되는 경우가 많습니다.
개방형 튜브 시스템은 더 높은 성능과 더 미세한 해상도를 제공하지만 주기적인 필라멘트 교체와 보다 적극적인 유지 관리가 필요합니다. 이러한 지속적인 비용은 별도로 평가할 것이 아니라 성능 이점과 함께 고려해야 합니다.
밀봉된 X선 튜브는 일반적으로 최소한의 유지 관리로 8,000~15,000 작동 시간 범위의 수명을 제공합니다. 개방형 튜브에는 예정된 서비스 개입이 필요할 수 있으며 이로 인해 가동 중지 시간 및 유지 관리 계획을 고려해야 합니다.
하드웨어 유지 관리 외에도 운영자 및 엔지니어를 위한 교육 시간도 총 소유 비용에 영향을 줍니다. 직관적인 소프트웨어와 안정적인 작업 흐름을 갖춘 시스템은 교육 오버헤드를 줄이고 신뢰할 수 있는 검사 결과를 얻는 데 필요한 시간을 단축합니다.
투자 수익은 애플리케이션에 따라 크게 다릅니다. 대량 품질 관리에서 ROI는 주로 재작업 감소, 폐기율 감소, 프로세스 드리프트 감지 가속화에 의해 좌우됩니다. NPI 및 오류 분석 환경에서는 더 빠른 근본 원인 식별, 더 짧은 디버그 주기, 더 적은 필드 반환에서 가치가 나옵니다.
두 경우 모두 가장 성공적인 투자는 시스템의 기능이 이론적 최대 성능보다는 실제 검사 요구 사항과 밀접하게 일치하는 투자입니다.

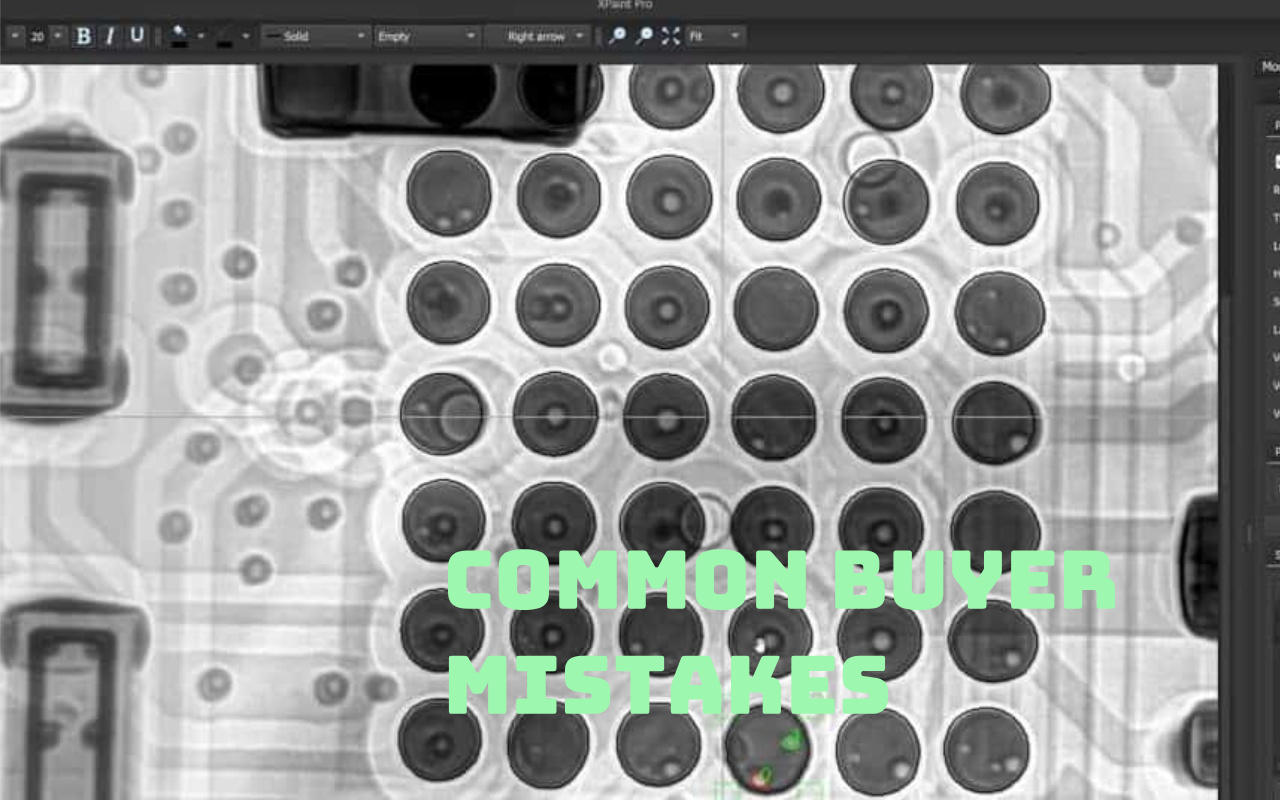

대부분의 구매 실수는 예산 부족이 아니라 검사 업무에 실제로 필요한 것이 무엇인지를 잘못 판단함으로써 발생합니다. 다음 함정은 모든 규모의 PCBA 공장에서 반복적으로 나타납니다.
흔히 저지르는 실수 중 하나는 2.5D 검사가 이미 충분한 가시성을 제공하는데도 전체 3D CT 기능에 과도하게 투자하는 것입니다. 이로 인해 비용이 크게 증가하고 검사 속도가 느려지며 일일 생산에 가치를 거의 추가하지 못하는 기능 활용도가 낮아지는 경우가 많습니다.
또 다른 빈번한 오류는 시야, 소프트웨어 유용성 및 검사 작업 흐름을 무시하면서 거의 독점적으로 해상도 수치에만 초점을 맞추는 것입니다. 매우 높은 해상도는 데이터시트에서 인상적으로 보일 수 있지만, 실제 결함 감지를 개선하지 못한 채 적용 범위를 줄이고 검사 시간을 늘리는 경우가 많습니다.
소프트웨어 역시 과소평가되고 있습니다. 인터페이스가 복잡하거나 자동화가 제한된 시스템은 하드웨어 품질에 관계없이 채택 속도를 늦추고 운영자 의존도를 높이며 검사 일관성을 저하시킵니다.
마지막으로 많은 구매자는 바닥 공간, 보드 처리 흐름, 방사선 차폐 요구 사항과 같은 실제적인 요소를 간과합니다. 이러한 문제는 레이아웃 변경 및 작업 흐름 중단으로 인해 비용이 많이 들고 수정하기 어려운 설치 후에만 나타나는 경우가 많습니다.

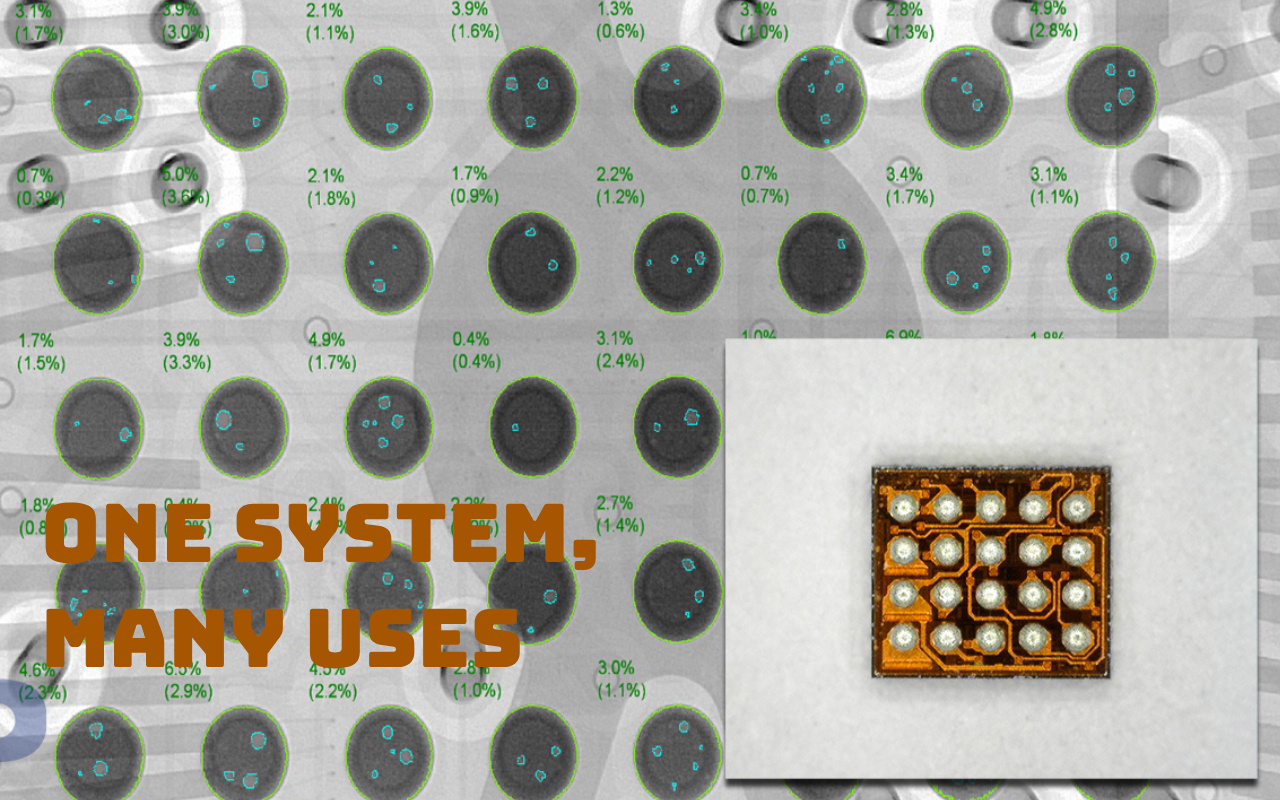

검사 요구 사항이 시스템 선택으로 어떻게 변환되는지 설명하려면 단일 다용도 오프라인 X-Ray 플랫폼이 과도한 구성 없이 여러 실제 시나리오를 지원할 수 있는 방법을 고려하십시오.
중간 규모 가전 제품 생산에서는 기본 BGA 보이드 검사가 주요 요구 사항인 경우가 많습니다. 이 경우 자동 보이드 측정 기능이 탑재된 2D 또는 2.5D 시스템은 생산 속도를 늦추거나 검사 비용을 늘리지 않고도 빠르고 반복 가능한 결과를 제공합니다.
자동차 전자 장치의 NPI 및 프로세스 검증의 경우 검사 우선순위가 변경됩니다. 기울어진 보기와 유연한 탐색을 사용하는 동일한 시스템은 전체 CT 스캔 없이도 초기 단계의 헤드인필로우 위험과 납땜 접합부 분리를 확인할 수 있습니다. 이를 통해 엔지니어는 검사 시간을 통제하면서 프로세스의 약점을 신속하게 식별할 수 있습니다.
구성 결정은 비용과 기능의 균형을 맞추는 데 중요한 역할을 합니다. 대부분의 SMT 응용 분야에서 5μm에 가까운 스폿 크기로 약 90kV에서 작동하는 폐쇄형 튜브 시스템은 신뢰할 수 있는 검사를 위해 충분한 침투력과 이미지 선명도를 제공합니다.
CNC 스타일 프로그래밍 및 직관적인 탐색과 결합하면 I.C.T-7900과 같은 시스템을 통해 다양한 보드와 제품에서 효율적인 샘플링이 가능합니다. 이 접근 방식은 과도하게 지정된 검사 플랫폼으로 인한 복잡성과 비용 없이 일상적인 품질 검사와 심층적인 엔지니어링 분석을 모두 지원합니다.
안전 및 규정 준수는 선택 사항이 아닙니다. 이는 운영자 보호, 규제 승인 및 시스템이 중단 없이 지속적으로 실행될 수 있는지 여부에 직접적인 영향을 미칩니다. 이러한 요소를 무시하면 예상치 못한 가동 중단 시간이 발생하거나 설치 후 비용이 많이 드는 개조 작업이 발생하는 경우가 많습니다.
최신 캐비닛 스타일 X선 시스템은 포괄적인 차폐 및 인터록 보호 기능을 갖추고 설계되었습니다. 정상 작동 시 방사선 누출은 일반적으로 FDA 및 OSHA 제한보다 훨씬 낮으며, 인클로저에서 5cm 거리에서 측정하면 0.5mR/hr 미만인 경우가 많습니다.
효과적인 방사선 안전은 시간, 거리 및 차폐를 적절하게 제어하여 노출을 최소화하는 ALARA 원칙을 따릅니다. 이러한 원칙이 시스템 설계 및 일일 운영 절차에 내장되면 X-Ray 검사는 운영자에게 안전하고 규제 표준을 준수하게 됩니다.
장기적인 신뢰성은 사전 예방적인 유지 관리 계획에 달려 있습니다. 연간 교정, 일상적인 시스템 점검, 주기적인 튜브 성능 검증을 통해 안정적인 이미지 품질과 검사 정확도를 유지하는 데 도움이 됩니다.
밀폐형 튜브 시스템은 일반적으로 예측 가능한 수명과 최소한의 유지 관리 요구 사항을 제공하므로 계획되지 않은 가동 중지 시간이 줄어듭니다. 일관된 가동 시간을 보장하기 위해 많은 공장에서는 유지 관리를 나중에 고려하기보다는 소유 전략의 일부로 서비스 계약 및 예비 계획을 포함합니다.
X-Ray 시스템을 사용하기 전에 다음 체크리스트를 검토하여 검사 요구 사항과 시스템 기능 간의 일치 여부를 확인하십시오.
가장 자주 검사할 보드 및 구성 요소 유형을 식별하는 것부터 시작하십시오. 보이딩, 헤드인필로우, 브리징, 납땜 부족 등 감지해야 하는 특정 결함을 정의합니다. 새로운 생산 병목 현상이 발생하지 않도록 필요한 일일 또는 시간당 처리량을 명확히 하십시오.
인라인 또는 오프라인 배치가 생산 흐름에 가장 적합한지 결정하세요. 자동 보이드 계산, 이미지 분석 도구, MES 또는 SPC 통합을 포함하여 어떤 소프트웨어 기능이 필수적인지 평가하십시오. 마지막으로 설치 지연이나 운영 제한을 방지하기 위해 시스템이 모든 지역 방사선 안전 및 규정 준수 요구 사항을 충족하는지 확인합니다.
성공적인 X-Ray 선택은 검사 기술을 선택하기 전에 결함 위험과 생산량을 명확하게 정의하는 것에서부터 시작됩니다. 2D, 2.5D, 3D CT 사이의 적절한 균형은 최대 사양이 아닌 애플리케이션 요구 사항에 따라 달라집니다.
균형 잡힌 시스템 설계와 강력한 소프트웨어 기능은 극한의 해상도보다 더 많은 가치를 지속적으로 제공합니다. 많은 공장에서 오프라인 X-Ray 검사는 유연성, 성능 및 비용의 가장 실용적인 조합을 제공하는 반면, 인라인 시스템은 실제 대량 환경에서만 정당화됩니다.
무엇보다도 총 소유 비용을 기준으로 결정을 내려야 합니다. 실제 문제를 해결하지 않고 비용을 추가하는 기능을 과도하게 지정하지 말고, 전체 서비스 수명 동안 경제적이고 일관되게 신뢰할 수 있는 검사 결과를 제공하는 X-Ray 시스템을 선택하십시오.
아니요, 가장 기본적인 BGA 보이드 검사 및 프로세스 모니터링의 경우 2D 또는 2.5D 시스템으로 충분하며 비용도 훨씬 저렴합니다. 3D CT는 공극의 정확한 Z축 위치(예: 인터페이스 대 중앙), 양면 기판의 레이어 분리 또는 체적 정량화가 필요한 엄격한 자동차/의료 표준 준수가 필요한 경우에만 필수적입니다. 배경부터 시작하십시오. 리플로우 중에 갇힌 플럭스 가스로 인해 보이드가 형성됩니다. IPC-7095는 제품 등급에 따라 볼의 총 보이드율을 최대 25-30%까지 허용합니다.
틸트 뷰를 갖춘 우수한 2.5D 시스템은 보이드 크기, 위치 및 헤드인필로우(head-in-pillow) 위험을 확실하게 드러냅니다. 예: 가전제품 공장에서는 뛰어난 수율 제어로 100% 샘플링을 위해 일상적으로 2.5D 오프라인 시스템을 사용하여 CT에 비해 40-60%를 절약합니다.
ROI는 결함 회피 비용 방지에 따라 달라집니다. 단계는 다음과 같습니다. 숨겨진 결함으로 인한 현재 재작업/현장 실패율을 추정합니다(예: BGA 문제의 경우 2-5%). 실패한 보드당 평균 비용을 계산합니다(재작업 $50-200, 현장 반품 $500+). 잠재적인 절감 효과를 얻으려면 연간 볼륨을 곱하세요. 시스템 TCO(구매 + 3~5년 유지 관리/교육)를 뺍니다. 절감액을 투자 회수 기간 동안 TCO로 나눕니다. 대량 라인(연간 50,000개 이상의 보드)은 재작업 감소로 인해 12개월 미만의 투자 회수율을 보이는 경우가 많습니다.
소량/NPI는 더 빠른 디버깅과 더 적은 고객 불만을 통해 가치를 얻습니다. 실제 예: 중간 규모 공장에서는 오프라인 X-Ray를 추가한 후 BGA 재작업을 80% 줄였으며 인건비 절감만으로 18개월 만에 기계 비용을 지불했습니다.
최신 밀봉 튜브 시스템에는 최소한의 유지 관리가 필요합니다. 정확성과 안전 규정 준수를 위한 연간 교정/인증, 주기적인 검출기 청소 및 소프트웨어 업데이트가 필요합니다. 개방형 튜브 모델은 1~2년마다 필라멘트를 교체해야 합니다. 예방 서비스 계약 예산(매년 구매 가격의 5~10%)
매일: 간단한 워밍업 및 안정성 점검. 매년 방사선 안전 조사를 실시합니다. 적절한 관리를 통해 가동 시간은 일반적으로 98%를 초과합니다. AOI에 비해 움직이는 광학 장치가 오염되지 않으므로 X선 유지 관리 비용이 더 저렴합니다.
월간 보드 수가 20~30,000개 미만인 경우는 거의 없습니다. 인라인은 복잡성, 공간 및 비용을 추가하는 동시에 사이클 시간이 takt를 초과할 경우 라인 병목 현상의 위험이 있습니다. 대부분의 중간 규모 공장에서는 5~20% 샘플링과 리플로우 후 AOI/SPI를 위해 오프라인 시스템을 사용하여 더 적은 투자로 동등한 품질을 달성합니다. 인라인은 100% 은닉 접합 검사가 필수이거나(예: 항공우주) 재작업 비용이 극도로 높은 경우에만 효과가 있습니다.
예: 많은 자동차 공급업체는 신속한 피드백을 위해 라인 근처에 오프라인 2.5D X-Ray를 배치하여 중간 규모의 볼륨을 성공적으로 운영합니다.
매우 중요합니다. 종종 원시 하드웨어 사양보다 더 중요합니다. 좋은 소프트웨어는 자동 보이드 측정(IPC별로 반복 가능), 결함 분류 라이브러리(운영자 기술 의존도 감소) 및 추세 분석을 위한 MES/SPC 내보내기를 제공합니다. 소프트웨어가 좋지 않으면 수동 분석 속도가 느려지고 결과가 일관되지 않습니다. 최신 시스템은 AI 기반 판단을 사용하여 검토 시간을 50-70% 단축합니다. 기계를 평가할 때 실제 보드로 소프트웨어 가용성을 테스트하십시오. 이는 사용되지 않는 도구와 일일 수율 향상을 촉진하는 도구의 차이입니다.
