전력 제어 보드는 상업용 항공기의 전자 건축에서 중추적 인 역할을합니다. 이 PCBA 제품은 캐빈 조명 제어, 기내 엔터테인먼트, 보조 전력 관리, 항공 전자 인터페이스 모듈 및 환경 제어 시스템과 같은 중요한 시스템에서 사용됩니다. 이러한 응용 프로그램의 미션 크리티컬 특성을 고려할 때, 모든 전력 제어의 신뢰성, 안정성 및 환경 보호 PCB가 가장 중요합니다.

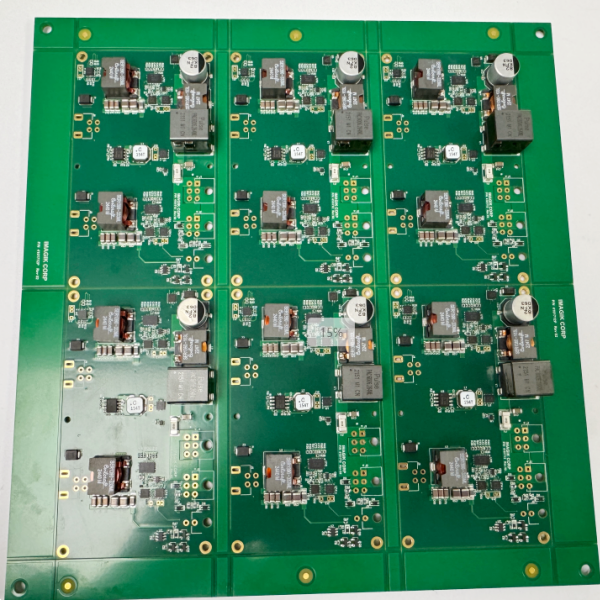

항공기 전력 제어 보드
항공기 전력 제어 보드

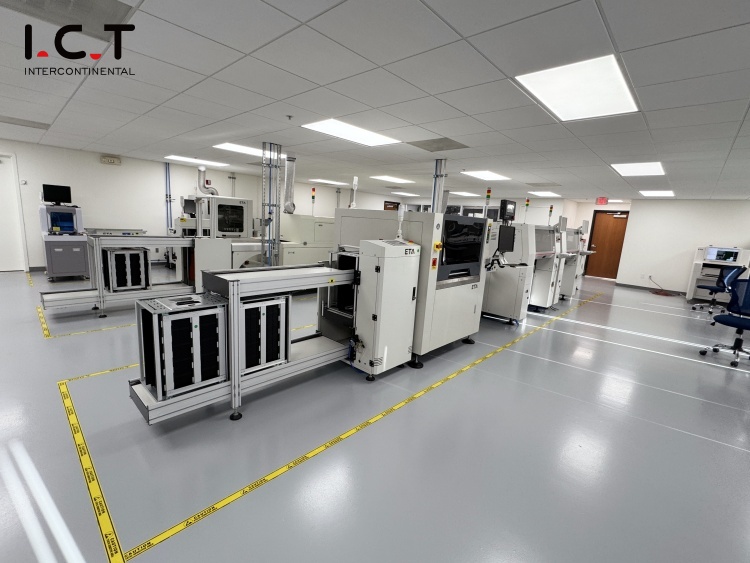

I.C.T에서는 항공 업계의 엄격한 품질 요구 사항을 이해합니다. 그렇기 때문에 우리는 상용 항공기 전력 제어 보드를 제조하기 위해 특별히 맞춤형 SMT 및 Compormal Coating 생산 라인을 제공하는 이유입니다.
솔더 페이스트 취급
구성 요소 장착
PCB 짐을 싣는 사람 + sc-500 SMT 컨베이어
Hanwha SM481Plus + SM482PLUS 고속 칩 장착기
STF100S 자동 트레이 피더
PCB 운송
TCR-L 회전 컨베이어 s
HC-2000 연결 컨베이어 s

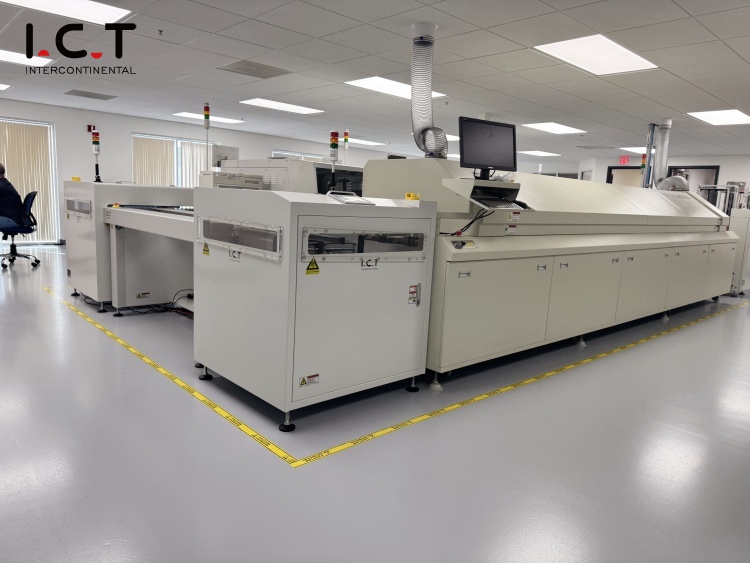

리플 로우 납땜
L10 리플 로우 오븐 (Zero-Axidation 납땜을위한 질소 활성화)
검사 및 오프로드
UL-L 언 로더
맞춤형 피더 및 노즐 구성
여러 CN 시리즈 노즐 및 8–32mm 피더, 트레이 및 진동 피더
직원 추천
1 엔지니어
2 연산자
1 품질 검사관
총 : 4 명의 직원
생산성 개요

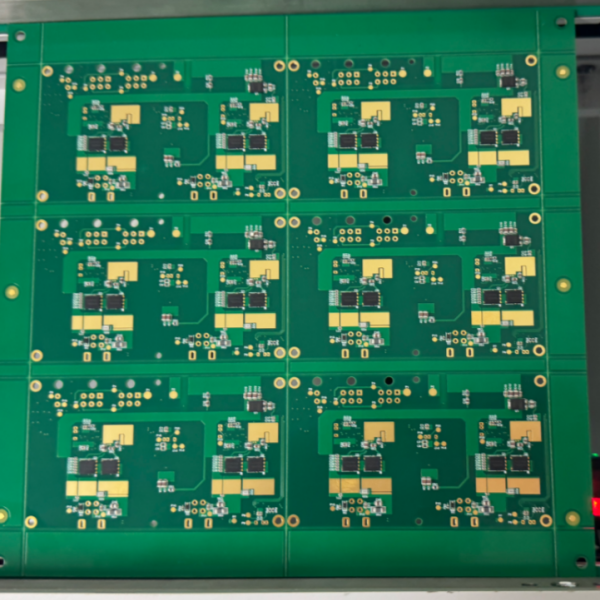

PCB 크기 : 220 × 210 mm (6 패널 어레이)
상단
84 구성 요소/패널 × 6 = 504 구성 요소/보드
사이클 시간 : 27s/보드 → 120 보드/시간 = 720 PCBA/시간
바닥면
80 구성 요소/패널 × 6 = 480 구성 요소/보드
사이클 시간 : 35S/보드 → 102 보드/시간 = 612 PCBA/시간
참고 : 오프라인 프로그래밍 및 이중 기계 최적화로 생산성을 향상시킬 수 있습니다.
전력 및 공기 소비
총 정격 전력 : 76.7 kW
운영 에너지 소비 : 약. 24.6 kWh
공기 소비 : 5-10 m³/시간
이 라인 구성은 항공 우주 신뢰성에 필요한 IPC-A-610 클래스 3 품질을 보장합니다. Power IC와 같은 중요한 구성 요소는 선택적 또는 수동 납땜을 거친 다음 민감한 부품을 보호하기 위해 질소 리플 로우 공정을 거칩니다.

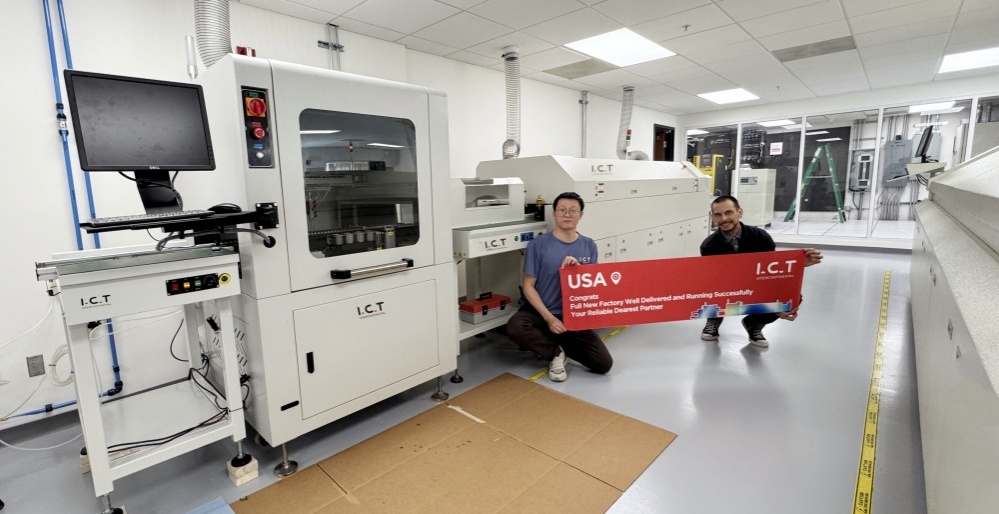

PCB 취급
I.C.T SC-500 컨베이어-안정적이고 일관된 보드 전환
I.C.T UV-1000 코팅 검사 컨베이어 X2-사전 및 사후 코팅 시각적 검사 용.
코팅 응용
I.C.T T550 선택적 코팅 기계 -정의 된 영역을위한 고정밀 코팅
치료
I.C.T IR 경화 오븐 - 일관된 코팅 마감재를위한 균일 한 가열
직원 추천
1 연산자
1 품질 검사관
총 : 2 명의 직원
생산성 개요
PCB 크기 : 220 × 210 mm (6 패널 어레이)
사이클 시간 : 대략. 30S/보드 → 120 보드/시간 = 720 PCBA/시간
참고 : 빠르게 건조되는 접착제의 경우 흐름 제어를 통해 스트링 또는 표면 잔물결과 같은 결함을 피하십시오. 점도 및 스프레이 패턴을 최적화하기 위해 희석이 권장 될 수 있습니다.
전력 및 공기 소비
총 정격 전력 : 18.5 kW
운영 에너지 소비 : 약. 9.5kWh
공기 소비 : 3-5 m³/시간
오늘날의 현대 항공 산업에서 USB 전력 제어 보드는 상업용 항공기 캐빈 내에서 중요한 요소가되었습니다. 승객이 비행 중에 원활한 충전 옵션을 기대하고있는이 보드는 엄격한 안전 및 성능 요구 사항을 충족하는 동안 USB 및 Type-C 출력을 지원하는 시트 및 벽 장착 충전 포스트 솔루션의 백본 역할을합니다.
소비자 등급 충전 인터페이스와 달리 이러한 항공기 별 전력 제어 보드는 빠른 고도 변화, 강렬한 진동 및 전자기 간섭을 포함하여 가혹한 환경 조건에서 완벽하게 작동해야합니다. 과전류 및 단락 보호 기능을 갖춘 안정적인 5V DC를 출력하도록 설계된 이들은 종종 지능형 전력 관리, 결함 진단 및로드 모니터링 시스템을 특징으로합니다.
상업용 항공기에는 세 가지 주요 통합 유형이 있습니다.
좌석 통합 USB 보드 -승객 시트에 내장되어 종종 기내 엔터테인먼트 또는 PSU (여객 서비스 부서)에 연결되어 있습니다.
벽 마운트 충전 기둥 -공동 충전을 허용하기 위해 갤리 또는 근처의 화장실과 같은 공용 영역에 설치됩니다.
다기능 전원 제어 보드 - 광범위한 객실 제어를 위해 조명, USB 충전 및 승무원 통화 기능을 결합합니다.
각 시스템은 DO-160과 같은 엄격한 항공 우주 표준을 준수하여 극한 조건에서 작동하도록해야합니다. 또한 금도금 베릴륨 구리 접점이있는 MIL-DTL-38999 또는 ATP 직사각형 커넥터와 같은 고급 상호 연결 기술을 사용하여 장기 내구성과 최소한의 전기 저항을 보장합니다. 항공 우주 환경에서 필수적입니다.
차세대 항공기 충전 포스트 PCBA s를 설계하든, 기내 엔터테인먼트 파워 인프라를 업그레이드하든 I.C.T는 맞춤형 솔루션을 제공 할 준비가되었습니다.
무료 기술 상담을 받거나 항공 우주 PCBA 전문가와 라인 데모를 예약하려면 저희에게 연락하십시오 .
