효율적인 PCB 처리기 - SMT 프로덕션 라인 최적화

보드 처리를위한  PCB 컨베이어 s

PCB 짐을 싣는 사람 S & 언 로더, 검사 컨베이어, PCB 버퍼, 교통 관제 및 PCB 어셈블리 라인에 대한 기타 컨베이어. I.C.T에는 모든 PCB 처리 요구 사항이 있습니다.

PCB 처리기

PCB 취급 기계는 무엇을 할 수 있습니까?

보드 처리 컨베이어는 의 중요한 부분입니다 . 부드러운 달리기 SMT 생산 라인, 딥 어셈블리 라인 및 PCBA 코팅 라인
로더와 데스 타커에서 PCB 버퍼, 통과 및 실패 소터, 플립 및 언로더와 같은 다른 PCB 컨베이어까지. PCB 보드 처리는 PCB 어셈블리 라인 키 플레이어입니다.
PCB 컨베이어
PCB 컨베이어 s
PCB 핸들링 컨베이어는 온라인 및 패스 스루 모드로 내장되어 있습니다. 요구 사항에 따라 적절한 모드를 선택할 수 있습니다. 신호는 SMEMA 인터페이스를 통해 전송되며 PCB 컨베이어는 라인의 다양한 생산 요구를 효율적으로 충족시킬 수 있습니다.
PCB 로더 및 언 로더
PCB 짐을 싣는 사람 및 언 로더
PCB 로더 및 언로드의 작동 원리는 PCB s 또는 PCBA을 포함하는 카세트를 장비의 확장 벨트에 배치하는 것입니다. 자동 모드가 활성화되면 PCB 로더 및 언로드는 공압 푸시로드를 사용하여 PCB 또는 PCBA을 다음 장비로 옮깁니다.
PCB 완충기
PCB 완충기 s
PCB 완충기는 생산 요구 사항을 기반으로 선택할 수있는 세 가지 모드 (통과 모드, 버퍼 모드 및 정렬 모드)로 작동합니다. 신호는 SMEMA 인터페이스를 통해 전송되어 다른 SMT 생산 라인, 딥 어셈블리 라인 및 PCBA 코팅 라인 요구를 충족시킵니다.

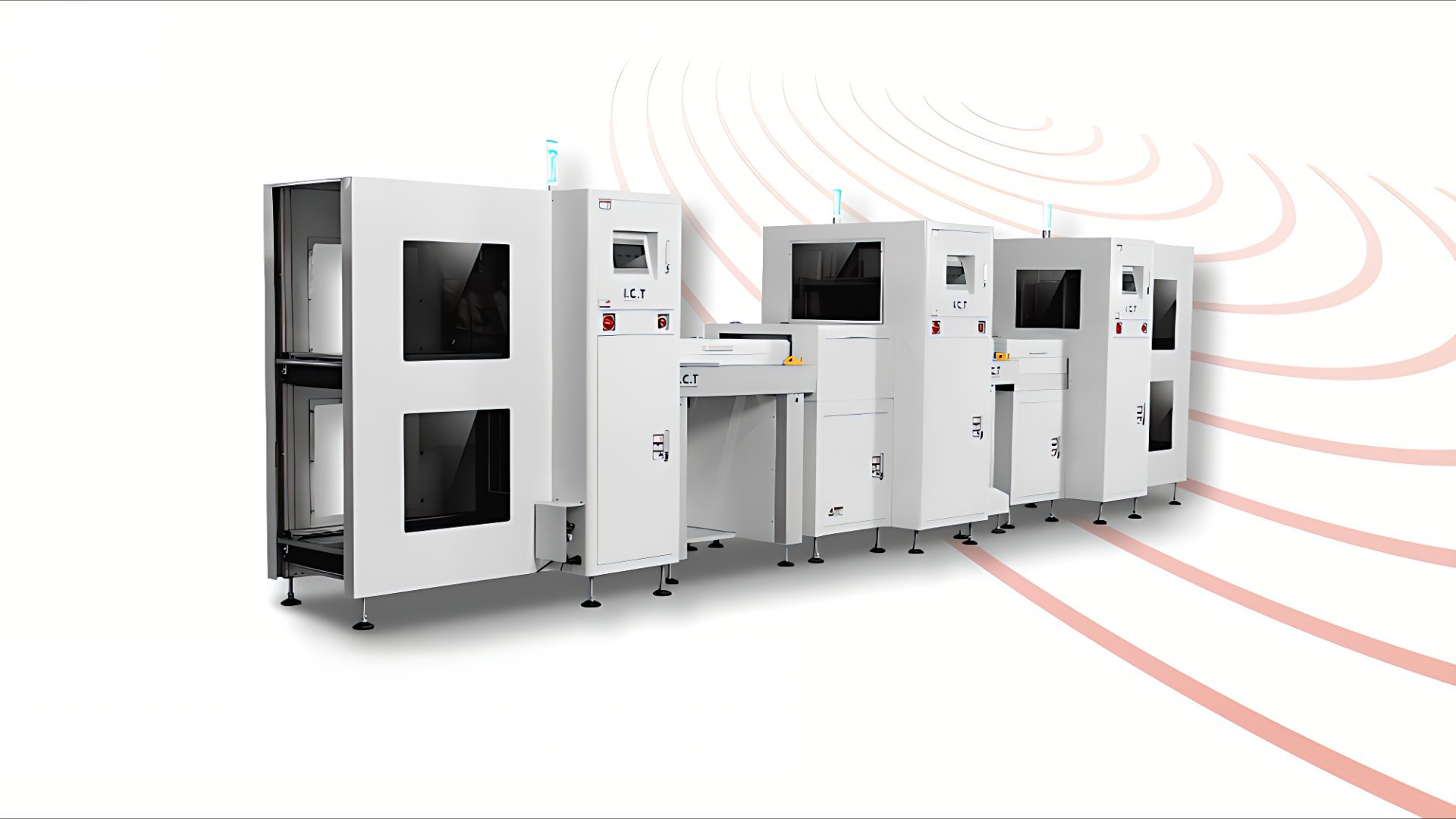

유럽 ​​표준 PCB 처리 라인 머신
이 비디오는 업그레이드 된 PCB 핸들링 장비를 보여줍니다.이 장비는 원활한 통합, 효율성 향상 및 유럽 안전 표준에 대한 완전한 준수를 위해 설계되었습니다. 최상위 안전 및 신뢰성을 보장하면서 PCB 처리 솔루션이 PCB 생산을 간소화하는 방법을보십시오. SMT 및 DIP 생산 라인에 적합한이 시스템은 생산성을 높이고 글로벌 품질 요구 사항을 충족합니다.
지금 견적을 받으세요!
PCB 핸들링 머신은 효율적이고 안정적인 생산에 필수적입니다.

PCB 컨베이어 처리 컨베이어, PCB 로더 및 언 로더 및 PCB 버퍼는 PCB 보드의 전송, 로딩, 언로드 및 임시 저장을 자동화하고 간소화합니다. 이 자동화는 수동 개입을 줄이고, 라인 중단을 방지하며, 지속적인 운영을 보장하여 궁극적으로 생산 효율성을 향상시키고 기업에 더 큰 이점을 제공합니다.
|
  • SMT 생산 라인에서
  • 딥 어셈블리 라인에서
  • PCBA 코팅 라인에서
SMT 산업의 사용자 정의 가능한 솔루션

맞춤형 PCB 업계를위한 솔루션을 처리합니다

SMT 산업에서, PCB 컨베이어, PCB 로더 및 언 로더 및 PCB 버퍼 시스템은 다양한 고객 요구 사항을 충족시키기 위해 유연성으로 설계되었습니다. 이 시스템의 길이와 너비는 특정 생산 요구에 맞게 사용자 정의 할 수 있습니다.

사용자 정의 가능한 PCB 핸들링 머신은 메인 장비 역할을하며 전체 SMT 생산 라인, 딥 어셈블리 라인 및 PCBA 코팅 라인을 따라 모든 전송 장비에 대한 1 클릭 너비 조정 기능이 특징입니다.
SMT 생산 라인에서 PCB 검사 컨베이어

PCB 컨베이어

우리의 PCB 핸들링 컨베이어는 길이와 너비가 적응할 수 있으므로 모든 생산 라인 설정에 완벽하게 통합됩니다. 이 사용자 정의를 통해 다양한 PCB 크기를 효율적으로 처리하여 시설에서 공간 및 워크 플로우를 최적화 할 수 있습니다.

PCB SMT 생산 라인의 언 로더

PCB 짐을 싣는 사람 및 언 로더

PCB 로더 및 언로드 시스템은 다른 PCB 치수 및 생산 라인 구성을 수용하도록 조정할 수 있습니다. 이 사용자 정의는 원활한 로딩 및 언로드 프로세스를 보장하여 전반적인 생산 효율성을 향상시키고 가동 중지 시간을 최소화합니다.
SMT 생산 라인에서 PCB 완충기

PCB 완충기 s

PCB 완충기 시스템은 특정 운영 요구 사항에 맞게 크기가 커스터마이즈 가능합니다. 이러한 유연성은 PCB S의 효과적인 버퍼링 및 정렬을 보장하여 SMT 생산 라인 내에서 다양한 검사 및 품질 관리 프로세스에 적응합니다.


PCB 취급 기계 : 품질과 신뢰성을위한 업계의 선택

PCB 보드 핸드 핸딩 - SMT 프로덕션 라인 내에서 PCB s를 A에서 B로 운송합니다.
  • PCB 컨베이어

    하나의 SMT 기계에서 SMT 생산 라인의 다음으로 PCB s를 전송합니다.


    I.C.T High-End SMT 컨베이어}}PCB 컨베이어의 주요 기능
    모듈 식 디자인 : PCB 컨베이어는 모듈 식 설계를 제공하여 선택 사항을 허용합니다 특정 클라이언트 요구 사항을 충족하기위한 조립.
    견고한 강철 디자인 : 견고한 강철로 제작 된 PCB 컨베이어는 장비 안정성을 향상시킵니다.
    조절 가능한 레일 폭 : 레일의 너비를 쉽게 조정하기 위해 부드러운 스테인레스 스틸 나사가 특징입니다.
    가변 속도 제어 : PCB 컨베이어에는 유연한 작동을위한 가변 속도 제어가 포함되어 있습니다.
    회로 보드 테스트 모드 : 효율적인 품질 보증을위한 통합 회로 보드 테스트 모드.
    전용 알루미늄 슬롯 : PCB 잼을 방지하기 위해 전달 궤도에 전용 알루미늄 슬롯을 사용합니다.
    더 무거운 하단 디자인 : 더 무거운 하단 설계는 PCB 컨베이어가 쉽게 이동하지 않도록합니다.
    사용자 정의 가능한 길이 : PCB 컨베이어의 길이는 필요에 따라 사용자 정의 할 수 있습니다.
    SMEMA 인터페이스 호환성 : PCB 컨베이어는 SMEMA 인터페이스와 호환되어 다른 장비와의 원활한 통합을 보장합니다.


    PCB 컨베이어의 사양
    PCB 컨베이어의 길이와 max PCB 크기는 제품에 따라 사용자 정의 할 수 있습니다.

    모델 SC-500
    철도 길이 (mm) 500
    PCB 너비 50 ~ 350mm
    PCB 방향 l ~ r 또는 r ~ l
    속도 Adjustable
    스위치 패스 스위치
    제어 시스템 산업 제어 모듈 시스템
    플랫폼 자료 ESD 고무 매트
    의사소통 & ou 모두를위한 smema
    전원 공급 장치 1 PH AC 220V 50/60Hz (옵션 : 110V ~ 380V)

    I.C.T SMT 조명이있는 고상한 검사 컨베이어PCB 컨베이어에 대한 응용 프로그램 시나리오
    PCB 컨베이어는 주로 PCB 어셈블리 라인에 사용됩니다. 일반적으로 SMT 프린터 뒤에, 픽 앤 플레이스 머신 사이, 리플 로우 오븐 및 리플 로우 오븐 이후에 배치됩니다. 이 전략적 위치는 제조 공정 전반에 걸쳐 PCB의 원활하고 효율적인 전송을 보장합니다.

    이러한 기능을 통합함으로써 PCB 컨베이어는 인쇄 회로 보드의 효율적이고 신뢰할 수 있으며 사용자 정의 가능한 처리를 보장합니다. PCB 컨베이어의 강력한 구성 및 고급 기능은 현대 PCB 어셈블리 라인에서 필수 구성 요소가되어 높은 표준의 운영 및 유연성을 유지합니다.
  • PCB 짐을 싣는 사람 및 언 로더

    PCB 어셈블리 라인의 첫 번째 및 마지막 컨베이어 : PCB 로더, PCB 언 로더 & PCB destacker


    PCB 짐을 싣는 사람PCB 짐을 싣는 사람 및 언 로더의 주요 기능
    강력하고 확고하며 안정적인 디자인 : PCB 로더 및 언로드는 강력하고 안정적인 디자인을 자랑하여 장기 내구성과 신뢰성을 보장합니다.
    터치 스크린 및 PLC 제어 : 터치 스크린과 PLC 컨트롤이 장착 된 PCB 로더 및 언로드는 사용자 친화적 인 작동 및 정확한 제어 기능을 제공합니다.
    상단 및 하단 공압 클램프 : 매거진 랙을 제자리에 고정시켜 PCB 로더 및 언로드의 안정성을 향상시키는 상단 및 하단 공압 클램프가 특징입니다.
    아니요 PCB 파손 보증 : 특수 가스 회로 설계는 PCB 파손을 보장하여 제품의 안전성과 무결성을 보장합니다.
    자동 결함 진단 : PCB 로더 및 언로드에는 자동 고장 코드 표시 기능이 포함되어있어 문제를 쉽게 진단하고 수정할 수 있습니다.
    내마모성 케이블 : 내약성 케이블을 사용하여 PCB 로더 및 언로더에 대한 긴 서비스 수명을 보장합니다.
    SMEMA 인터페이스와 호환 : SMEMA 인터페이스와 완전히 호환되어 PCB 로더 및 언로드를 다른 장비와 완벽하게 통합 할 수 있습니다.

    이러한 기능은 PCB 로더 및 언 로더를 자동화 된 생산 라인에서 효율적이고 신뢰할 수 있으며 안전한 PCB 핸들링을위한 필수 구성 요소로 만듭니다.


    짐을 싣는 사람 및 언 로더의 사양

    모델 LD-M
    PCB 크기 (mm) 50*50-330*250
    랙 크기 (mm) 355*320*563
    시간 피드 PCB 초 6 대 또는 지정하십시오
    인덱싱 피치 10.20.30.40mm 또는 지정하십시오
    제어 시스템 plc
    공기 공급 4-6bar, 10ltr/분
    운송 높이 900+20mm (또는 고객이 지정)
    PCB 방향 lto r 또는 r ~ l
    의사소통 둘 다와 아웃을위한 smema
    PowerSupply 1 pH AC 220V 50/60Hz (0ption : 110V ~ 380V)


    PCB 언 로더PCB 짐을 싣는 사람 및 PCB의 적용 및 장점 언 로더
    PCB 로더 및 PCB 언 로더는 SMT 생산 라인, 딥 어셈블리 라인 및 PCBA 코팅 라인과 같은 다양한 시나리오에서 널리 사용됩니다. 이 기계는 주로 PCB 및 PCBA 제품 로딩 및 하역에 사용됩니다. 표준 장비는 50mm x 50mm ~ 620mm x 460mm의 제품 크기를 수용하며 특수 크기 요구 사항에 맞는 사용자 정의 옵션이 있습니다.

    PCB 로더 및 PCB 언로더의 주요 장점 중 하나는 PCB s 및 PCBA s를 재료 카세트로 미리로드하는 능력이며 자동화 된 생산 라인에서 수동 개입의 필요성을 크게 줄입니다. 이러한 효율성 향상은 제조 공정에서 더 부드러운 운영과 생산성을 높일 수 있습니다.
  • PCB 완충기


    ng 완충기고급 NG 완충기
    이 장치는 AOI 또는 SPI 및 NG 및 OK 보드에서 다른 테스트 머신을 캐시 할 수 있으며 OK 보드는 다음 프로세스로 흐르고 NG 보드는 상단 컨베이어로 흘러 수동 확인을 기다릴 수 있습니다.
    내구성 롤러로 변속기 (벨트 교체 할 필요 없음)
    작은 기계 발자국.
    빠르고 매끄럽고 정확한 레트리
    평행하고 부드러운 너비 조정
    FIFO, LIFO, 패스 스루.
    호환 SMEMA Interfa.







    PCB 완충기의 사양

    모델 NB-L
    치수 (mm) 1000*790*1650
    PCB 크기 (mm) 50*50-460*350
    사이클 시간 약 10 초
    PCB 용량 20pcs 또는 지정
    제어 시스템 plc
    힘 최대 250 VA
    운송 높이 900 ± 20mm (또는 고객 지정)
    PCB 방향 l ~ r 또는 r ~ l
    의사소통 인과 아웃을위한 smema
    전원 공급 장치 1 PH AC 220V 50/60Hz (옵션 : 110V ~ 380V)
    무게 300kg


    LED 다중 기능 냉각 수직 완충기
    NG 완충기 주요 기능 및 응용 프로그램 시나리오
    ng 완충기 모델 : NG 완충기은 모델 NB-L 및 NB-XL에서 사용할 수 있습니다. 지원하는 최소 PCB 크기는 50mm x 50mm이고 최대 PCB 크기는 각각 460mm x 350mm 및 530mm x 460mm입니다.
    응용 프로그램 시나리오 : ng 완충기은 주로 SMT 생산 라인, 특히 SPI (Solder Paste Inspection) 이후, 인쇄 된 솔더 페이스트의 수동 검사를 위해 PCB s에 사용됩니다.
    NG 완충기을 생산 라인에 통합하면 PCB 흐름을 효과적으로 관리하고 고품질 검사 프로세스를 보장 할 수 있습니다.

PCB 처리기를 궁극적으로 만드는 이유

제조 동반자?

  • 독특한 판매 포인트

    SMT 산업에서 PCB PCB 컨베이어, PCB 로더 및 언로더 및 PCB 버퍼를 포함하여 I.C.T PCB 처리기는 다음과 같은 몇 가지 독특한 판매 포인트를 제공합니다.

    사용자 정의 가능한 치수 : I.C.T PCB 처리기 처리기는 특정 고객 요구 사항을 충족시키기 위해 길이와 너비가 맞춤화되어 모든 생산 설정에 완벽한 통합을 보장 할 수 있습니다.

    원 클릭 너비 조정 : 생산 라인을 따라 모든 전송 장비에는 원 클릭 폭이 넓은 폭 조정 기능이있어 다양한 PCB 크기를 수용 할 수 있도록 빠르고 효율적인 변경이 가능합니다.

    강력하고 안정적인 디자인 : 이 기계는 안정성과 내구성을 높이고 수요가 많은 환경에서도 안정적인 작동을 보장하는 견고하고 견고한 설계로 제작되었습니다.

    고급 제어 시스템 : 터치 스크린과 PLC 제어 기능이 장착되어 I.C.T PCB 처리기는 사용자 친화적 인 인터페이스와 작업에 대한 정확한 제어를 제공합니다.

    효율적인 정렬 및 완충기 ing : NG 버퍼 머신은 고급 분류 모드를 제공하며 양호하고 나쁜 PCB s를 자동으로 저장하고 정렬하여 수동 중재를 줄이고 검사 효율성을 향상시킵니다.

    원활한 통합 : 모든 PCB 핸들링 머신은 SMEMA 인터페이스와 호환되므로 다른 SMT 장비와 쉽게 통합하고 생산 라인에서 원활한 작동을 보장합니다.

    향상된 안전 기능 : 기계의 특수 가스 회로 설계는 PCB 파손을 보장하여 핸들링 프로세스 전반에 걸쳐 제품의 안전성과 무결성을 보장합니다.

    이러한 고유 한 기능은 I.C.T PCB 핸들링 머신이 SMT 산업에서 눈에 띄게 만들어 생산 요구에 맞게 사용자 정의 가능하고 효율적이며 신뢰할 수있는 솔루션을 제공합니다.
  • 기술 혁신

    I.C.T PCB at SMT 산업의 기술 혁신 및 경쟁력있는 장점 중 일부는 다음을 포함합니다.

    스마트 자동화 : PLC 제어 및 터치 스크린 인터페이스와 같은 고급 자동화 기술의 통합은 작동 효율성을 향상시키고 수동 개입의 필요성을 줄여 생산성을 높입니다.

    적응 형 유연성 : 이 기계는 사용자 정의 가능한 치수와 1 클릭 폭 이상 조정 기능을 특징으로하여 다양한 생산 요구 사항 및 PCB 크기에 완벽하게 적응할 수 있습니다.

    향상된 안전 기능 : 특수 가스 회로 설계와 강력한 구조의 통합은 취급 중 PCB의 안전성과 무결성을 보장하여 파손 또는 손상의 위험을 줄입니다.

    고급 분류 및 완충기 ing : NG 버퍼 머신은 정교한 정렬 모드를 제공하여 양호하고 나쁜 PCB s의 저장 및 정렬을 자동화하여 검사 프로세스를 간소화하고 전반적인 효율성을 향상시킵니다.

    원활한 통합 : SMEMA 인터페이스와의 호환성을 사용하면 다른 SMT 기계와 쉽게 통합되어 생산 라인 전체의 원활한 통신 및 조정을 용이하게합니다.

    신뢰성과 내구성 : 견고하고 안정적인 설계는 기계의 신뢰성과 내구성을 향상시켜 까다로운 생산 환경에서도 일관된 성능을 보장합니다.

    지속적인 혁신 : 우리는 지속적인 연구 개발에 최선을 다하고 있으며 PCB 효율성 및 효과의 경계를 높이는 새로운 기술과 기능을 지속적으로 도입하기 위해 노력하고 있습니다.

    이러한 기술 혁신과 업계 최고의 기능은 PCB 핸들링 머신을 SMT 산업에서 경쟁력있는 우위로하여 고객에게 생산 요구에 대한 신뢰할 수 있고 효율적이며 미래 방지 솔루션을 제공합니다.

PCB 핸들링 머신 우수성의 실제 평가!

PCB 핸들링 구성 요소 범위에서 더 많은 것을 탐색하십시오!

보드 컨베이어, PCB 로더 및 PCB 언 로더 , 검사 컨베이어, 파도 납땜 컨베이어 , 등 PCB 어셈블리 라인을 자동화하십시오.
I.C.T에는 모든 PCB 처리 요구 사항이 있습니다.

짐을 싣는 사람 및 언로더

질문이 있습니까? 다음은 PCB 처리 기계에 대한 답변입니다

  • SMT PCB 핸들링 머신에 대한 배송은 어떻게 배열됩니까?
    加 Created with Sketch.
    形状 Created with Sketch.
    우리는 다양한 물류 방법을 받아들입니다. 가장 편리하거나 비용 효율적인 방법을 선택할 수 있습니다.
    배송은 일반적으로 토지, 해상 또는 항공 운송과 같은 적절한 방법을 사용하여 귀하의 위치 및 주문 요구 사항을 기반으로 전문 물류 회사가 마련합니다.
  • SMT PCB 핸들링 머신의 리드 타임은 무엇입니까?
    加 Created with Sketch.
    形状 Created with Sketch.
    리드 타임은 주문 크기, 사용자 정의 요구 사항 및 현재 생산 조건에 따라 다릅니다. 일반적으로, 우리는 주문이 확인 되 자마자 생산을 준비하고 귀하의 배송 요구 사항을 충족시키기 위해 노력하는 것을 목표로합니다.
  • SMT PCB 핸들링 머신의 가격은 어떻게 인용됩니까?
    加 Created with Sketch.
    形状 Created with Sketch.
    가격은 일반적으로 기계 모델, 사용자 정의 옵션, 수량 및 배송 위치를 포함한 특정 고객 요구 사항을 기반으로합니다. 상세한 프로젝트 요구 사항을 제공하여 영업 팀에 연락 할 수 있으며 정확한 견적을 제공합니다.
  • 기계가 오작동하면 어떻게됩니까?
    加 Created with Sketch.
    形状 Created with Sketch.
    기계가 오작동하는 경우 즉시 After-Sales 서비스 팀에 문의하십시오. 우리는 기술자가 검사 및 수리를 위해 신속하게 현장에 도착하도록 준비하여 생산 라인이 가능한 빨리 정상적인 운영을 재개 할 수 있도록합니다.
  • 설치 및 교육 서비스를 제공합니까?
    加 Created with Sketch.
    形状 Created with Sketch.
    예, 우리는 설치 및 교육 서비스를 제공합니다. 기계가 시설에 도착하면 필요한 경우 기술자는 공장으로 가서 설치하고 운영자가 장비를 올바르게 작동하고 유지 관리 할 수 ​​있도록 필요한 교육을 제공 할 수 있습니다.
  • 맞춤형 솔루션을 제공합니까?
    加 Created with Sketch.
    形状 Created with Sketch.
    예, PCB 핸들링 머신에 대한 고객 별 요구 사항에 맞는 맞춤형 솔루션을 제공합니다. 귀하의 요구 사항을 알려 주시면 맞춤형 솔루션을 제공하겠습니다.
    또한 OEM 서비스를 수행 할 수 있지만 포장 및 로고 디자인을 보내야합니다.
