개인 의료 기기 와 가정의 미학 의료 기기 에 대한 수요가 증가함에 따라 뷰티 기술 산업은 빠르게 발전하고 있습니다. 이 장치는 더 이상 단순한 스킨 케어 도구가 아닙니다. 정교한 건강 및 웰니스 스마트 장치는 정밀 전자 장치로 구동됩니다.
I.C.T}은 다음을 포함하여 광범위한 개인 뷰티 및 스킨 케어 전자 제품 의 PCBA 생산에서 글로벌 제조업체를 지원했습니다 .
EMS (전기 근육 자극) 페이셜 토닝 장치
LED 스킨 케어 요법 마스크
RF (무선 주파수) 노화 방지 및 피부 강화 도구
초음파 안면 클렌저
앱 또는 블루투스를 통해 연결된 스마트 클렌징 브러시
이 제품들은 소형 형태의 요인을 복잡한 제어 시스템과 결합하여 고당도 표면 마운트 어셈블리 및 DIP 공정이 필요합니다. 에 대한 경향은 Smart Wellness 장치 이 분야에서 계속 혁신을 주도하고 있습니다.

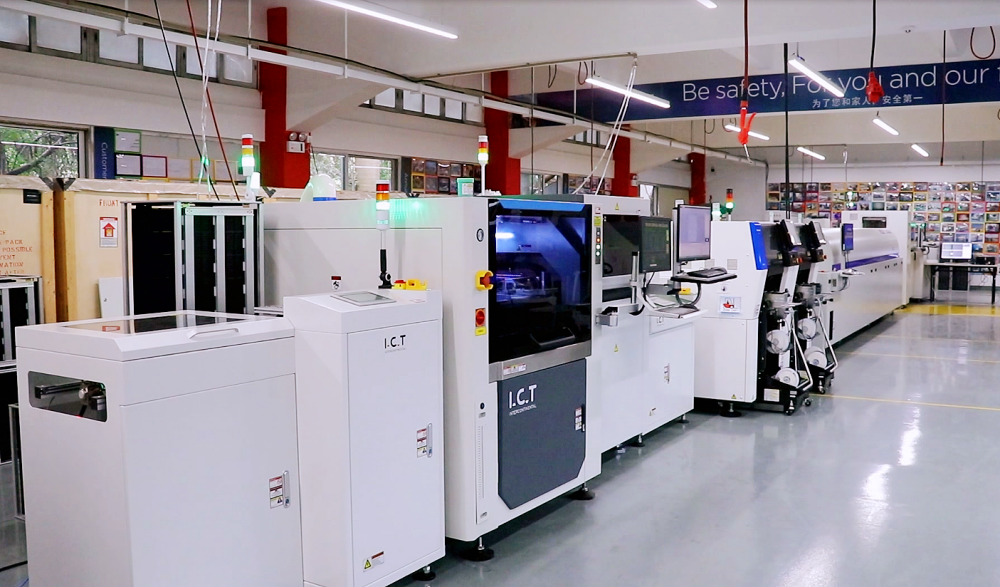

2025 년 3 월, I.C.T는 Smart Beauty Technology Products의 주요 제조업체에 완전 자동화 된 SMT 및 DIP 생산 라인을 제공했습니다. 275mm x 255mm 측정 된 그들의 특집 PCBA는 고급 타이트한 공차 및 다기능 회로 설계를 갖춘 개인 스킨 케어 장치 에 사용하도록 설계되었습니다.
레이저 마킹 → 솔더 페이스트 인쇄 → SPI 검사 → SMT 구성 요소 배치 → 리플 로우 솔더링 (10 가열 구역) → AOI 검사 → PCB 바닥 장착을위한 뒤집기
PCB 짐을 싣는 사람 ——————————————— PCB}
PCB 번역 진공 짐을 싣는 사람 —————— PCB 로딩
레이저 마킹 머신 ———————————— 인쇄 라벨
PCB SMT 스텐실 프린터 —————————— 솔더 페이스트 인쇄
SPI ——————————————————— 솔더 페이스트 감지
PCB 거부 컨베이어 ——————————— NG 보드 거부
고속 픽 앤 플레이스 머신 —————— 구성 요소 배치
범용 배치 머신 ————————— 구성 요소 배치
Aisle Elevate 컨베이어 ———————————— PCB 전송, 전면 및 후면 커뮤니케이션
리플 로우 오븐 —————————————————— 반사석 납땜
냉각 컨베이어 ————————————— PCB 냉각
수직 버퍼 ———————————————— PCB 버퍼
AOI ———————————————————— Optical inspection
PCB Reject 컨베이어 ————————————— Screening NG/OK products
매거진 버퍼 ——————————————— PCB 버퍼, 보드 컬렉션
PCB Flipper ———————————————— PCB 뒤집기
NG/OK 언 로더 ——————————————— OK 및 NG 보드 컬렉션
I.C.T가있는 고밀도 SMT 라인을 구축하십시오 - 지금 문의하십시오 >>>
수동 구성 요소 삽입 → 수평 및 홀수 형태 구성 요소 자동 변환 → 스프레이 플럭스 → 파도 납땜 → 회로 테스트 (FCT) → PCB 절단 (V-Cut) → 최종 포장 및 저장
삽입 라인 -------------------- 수동 C 모성 삽입
웨이브 납땜 ---------------- 플러그인 구성 요소 납땜
웨이브 언 로더 -------------- PCB 테이크 업 컨베이어
어셈블리 벨트 라인 -------------- PCB 컨베이어
PCB 웨이브 납땜 짐을 싣는 사람 ---------------- PCB 전송
수평 삽입 기계 ------------------------------------------------------------
PCB 컨베이어 ----------------------------------------- PCB 전송
PCB 컨베이어 ---------------------------------------------- 고정물 배치
홀수 삽입 기계 E -------------------------------------------------------------------------------
삽입 라인 ------------------------------------ 수동 삽입
스프레이 기계 ------------------------------------
웨이브 솔더링 머신 ----------- ----------- 플러그인 구성 요소 납땜
웨이브 납땜 벨트 언 로더 --------------- PCB 테이크 업 컨베이어
AGV 로봇 ------------------------------------- 고정물 반환 전송
어셈블리 벨트 라인 ---------------------------- PCBA 전송
FCT 테스터 --------------------------------------- PCBA 기능 테스트
v-cut --------------------------------------------- PCBA Depaneling
딥 어셈블리 라인
수동 삽입 라인을 딥합니다
미용 전자 장치를위한 딥 라인을 설정 - 오늘 I.C.T에 문의하십시오 >>>
| 기능 | 사양 |
|---|---|
| SMT 용량 | 2,160 PCS/h |
| 딥 용량 | 2,160 PCS/h |
| 최대 PCB 너비 | 340mm |
| 최대 전력 소비 | 260kW |
| 운영 전력 부하 | 52kW |
| 총 라인 풋 프린트 | 42m x 12m = 504㎡ |
| 인력 요구 사항 | 30 (5 명의 엔지니어, 23 명의 운영자, 2 QC) |
이 라인은 스마트 페이셜 장치 및 AI 구동 개인 관리 전자 장치를위한 Compact PCBA 생산에 적합합니다.
I.C.T가 글로벌 뷰티 전자 브랜드가 공장을 자동화하는 데 어떻게 도움이되었는지 탐색하십시오.
뷰티 장치 PCBA S는 소비자 건강 전자 제품에서 가장 복잡하고 민감한 어셈블리 중 하나입니다. 이를 제조하려면 정밀 엔지니어링 및 스마트 팩토리 솔루션으로 여러 프로세스 문제를 해결해야합니다.
SMT 어셈블리 동안, 구성 요소는 PCB 패드에 정확하게 위치해야합니다. 구성 요소가 작아지고 핀 피치가 좁아지면 배치 정확도가 더 중요 해집니다.
* 솔루션 :
최대 ± 30μm의 배치 정확도로 고정밀 수입 배치 기계를 배포합니다. 또한 고해상도 카메라를 사용하면 BGA 및 QFP와 같은 미세 피치 장치를 정확하게 인식하여 개인 관리 장치 PCB 어셈블리의 신뢰성을 보장합니다.
Beauty PCB S에는 종종 크기와 모양이 다양한 저항, 커패시터, 칩, 커넥터 등 다양한 구성 요소를 포함합니다.
* 솔루션 :
이를 관리하기 위해 1+1 구성 : 소형 수동 구성 요소 (예 : 커패시터, 저항기)를위한 1 개의 고속 장착 및 커넥터 및 IC와 같은 큰 항목을위한 다기능 장착을 적용합니다. 이 접근법은 개인의 아름다움 및 스킨 케어 전자 제품의 효율성과 호환성을 극대화합니다.
일관되고 정확한 솔더 페이스트 인쇄는 성공적인 SMT 프로세스에 중요합니다.
* 솔루션 :
인쇄하기 전에 솔더 페이스트를 실온으로 가져오고 솔더 페이스트 믹서를 사용하여 원심력 교반하여 특성을 활성화합니다. 그런 다음 ± 0.025mm의 정확도로 고정밀 스텐실 프린터를 사용하여 스마트 웰니스 장치에 대한 최적의 솔더 예금 품질을 보장합니다.
장기적인 장치 신뢰성을 위해서는 리플 로우 프로파일의 정확한 제어가 필수적입니다.
* 솔루션 :
우리는 전문적인 리플 로우 프로파일 링 장비를 사용하고 고객을 훈련시켜 모든 교대가 시작될 때 온도 설정을 확인합니다. 우리의 10- 존 리플 로우 오븐은 PCB s에 걸쳐 일관된 열 제어를 보장하여 가정의 미적 의료 기기의 내구성을 지원합니다.
다른 구성 요소는 다양한 열 감수성을 가지고 있습니다. 고르지 않은 열 분포는 리플 로우 동안 민감한 부품을 손상시킬 수 있습니다.
* 솔루션 :
10- 존 오븐은 저온 예열 및 담그는 단계로 시작한 다음 각 부품의 열 프로파일과 일치하는 점진적인 가열로 시작합니다. 오븐의 소형 루프 공기 순환 설계는 솔더 조인트 주변의 따뜻한 공기를 부드럽게 지시하여 열 충격을 줄이고 부드러운 전환을 보장합니다.
스마트 뷰티 장치 제조의 생산성은 핵심이지만 속도는 정확도를 손상시키지 않아야합니다.
* 솔루션 :
소형 및 대형 구성 요소를 병렬 장착으로 분리함으로써 라인은 180,000cph의 이론 속도와 90,000–100,000cph의 실제 출력에 도달하여 건강 및 웰니스 스마트 전자 제품을위한 처리량을 최적화합니다.
배치 후 검사는 오정렬, 솔더 브리지 또는 반바지를 감지하는 데 필수적입니다.
* 솔루션 :
각 보드의 품질을 모니터링하고 검증하기 위해 자동화 된 광학 검사 (AOI) 시스템이 자동화되어 배치 전체에서 가장 높은 일관성을 보장합니다.
습도 및 온도 변동과 같은 환경 적 요인은 솔더 품질 및 PCB 신뢰성에 영향을 줄 수 있습니다.
* 솔루션 :
고객이 ISO 14644 클린 룸 표준을 충족하는 SMT 워크샵을 설계하도록 도와줍니다. 워크샵 조건은 24 ± 2 ° C 온도와 40-60% 습도로 유지되며, 민감한 미용 기술 PCBA s의 장비 및 공정 안정성을 보장합니다.
우리는 장비뿐만 아니라 레이아웃 디자인에서 설치 및 애프터 판매 서비스에 이르기까지 I.C.T의 시스템은 다음과 같습니다.완전한 공장 수준 솔루션을 제공합니다.
작고 불규칙한 뷰티 장치 디자인에 맞습니다
정밀성과 반복성을 제공합니다
품질 보증을 향상시킵니다
생산 효율성을 높이십시오
글로벌 로컬 지원을 보장합니다
뷰티 장치 생산을 자동화하도록 도와 드리겠습니다.
빠르고 신뢰할 수 있고 확장 가능한 SMT 및 DIP 솔루션이 기다리고 있습니다.
