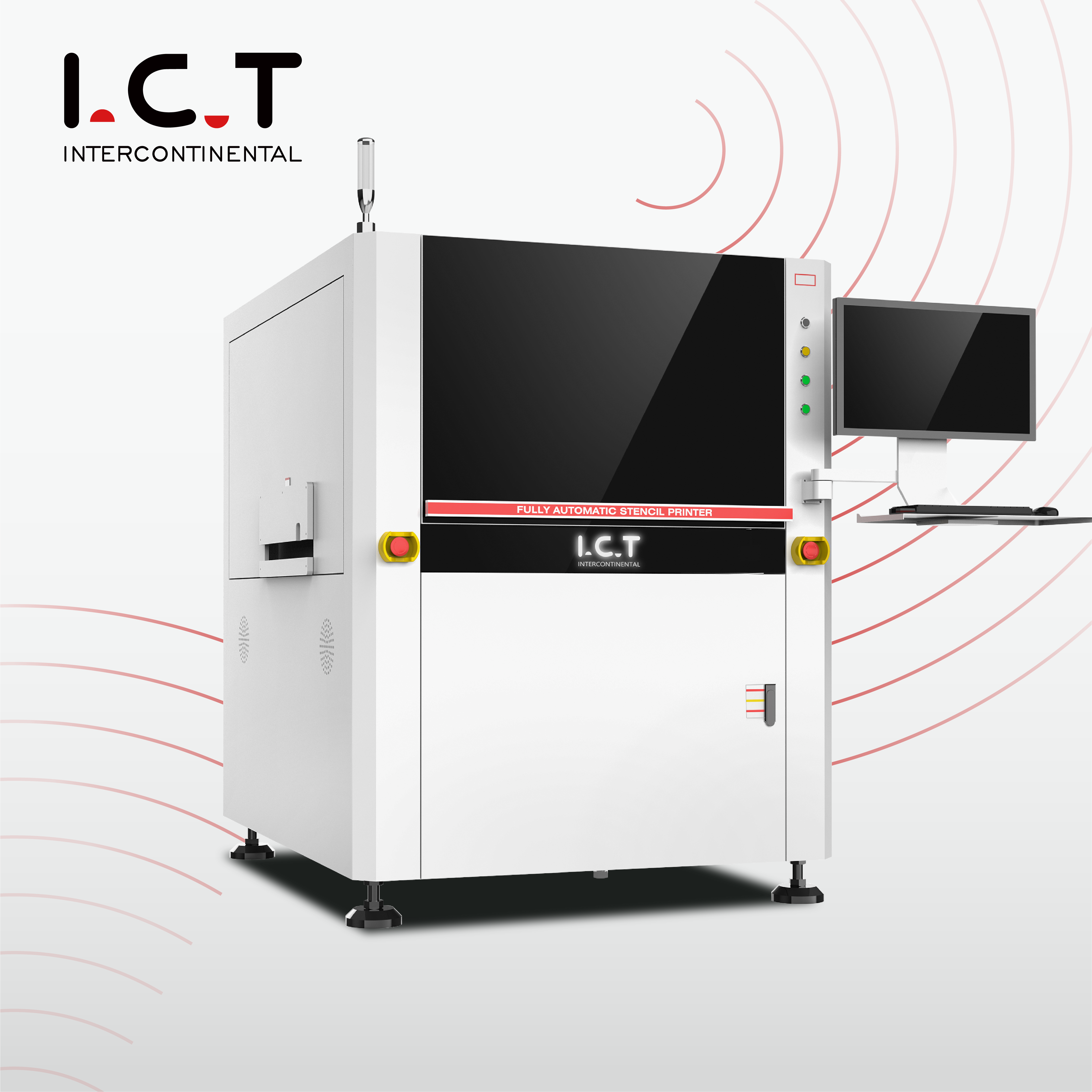

특징: 이 SMT 프린터는 최소한의 인간 개입으로 작동하며 스텐실 정렬, 페이스트 디스펜스 및 검사와 같은 작업에 고급 자동화를 사용합니다. 정확한 정렬 및 자동 청소주기를위한 Vision Systems와 같은 기능이 장착되어 있습니다.
응용 프로그램 : 대량의 생산 환경에 이상적이며, 완전 자동 SMT 스텐실 프린터는 효율성과 일관성을 최적화하려는 제조업체에 적합합니다. 속도와 정밀도가 중요한 대규모 전자 제조에 적합합니다.
| 모델 | I.C.T -4034 | I.C.T -5134 | I.C.T -5151 | I.C.T -6534 |
|---|---|---|---|---|
| 프레임 크기 | 470*370 ~ 737*737mm | 470*370 ~ 737*737mm | 470*370 ~ 737*737mm | 470*370 ~ 737*737mm |
| 프레임 두께 | 25 ~ 40mm | |||
| PCB 크기 | 50*50 ~ 400*340mm | 50*50 ~ 510*340mm | 50*50 ~ 510*510mm | 50*50 ~ 650*340mm |
| PCB 두께 조정 | 0.4 ~ 6mm (옵션 : 10 ~ 15mm); warpage <1% | |||
| PCB 두께 | 수동 조정 | |||
| 운송 높이 | 900 ± 20mm | |||
| 운송 방향 | 왼쪽 오른쪽; 오른쪽 왼쪽; 왼쪽 좌파; 오른쪽 오른쪽 | |||
| 운송 속도 | 최대 1500mm/s | |||
| 지원 시스템 | 마그네틱 핀/업 다운 테이블 조정/지지 블록 | |||
| 청소 시스템 | 건조하고 젖은 진공 | |||
| 인쇄 정확도 | ± 0.025mm | |||
| 전원 공급 장치 | AC 220 ± 10%, 50/60Hz, 3kw | |||
| 치수 (mm) | 1220*1355*1500 | 1220*1550*1500 | 1220*1355*1500 | 1330*1370*1500 |
자동화 된 기능 및 수동 제어 기능을 갖춘 균형 잡힌 접근 방식을 제공하여 중간 규모의 생산 및 유연한 배치 크기를위한 다용도를 제공합니다.
스마트 미터 프로덕션 라인의 비디오를 보려면 이미지를 클릭하십시오.
| 모델 | I.C.T -P3 | I.C.T -P6 | I.C.T -P12 | I.C.T -P15 |
| 정확성 | ± 0.05mm | ± 0.05mm | ± 0.05mm | ± 0.05mm |
| PCB 크기 | 300*350mm | 600*350mm | 1200*350mm | 1500*350mm |
| 플랫폼 크기 | 500*400mm | 700*400mm | 1250*400mm | 1650*400mm |
| 스텐실 크기 (mm) | 370*470-550*650 | 370*470-1000*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB 두께 | 0.2-6mm | |||
| 스텐실 포지셔닝 | 수동 | |||
| 사이클 시간 | <10 초 | |||
| 전력 소비 | 200W | |||
| 전원 공급 장치 | 1-ph, 220vac 50/60Hz | |||
| 플랫폼 높이 | 950mm | |||
| 치수 (l*w*h) | 850*750*1650mm | 1050*750*1650mm | 1660*750*1650mm | 2100*750*1650mm |
| 옵션 : 특수 크기를 사용자 정의 할 수 있습니다 | ||||
확장 된 PCB S를 위해 특별히 설계되어 긴 표면에 걸쳐 균일 한 솔더 페이스트 응용 프로그램을 보장하며, 길쭉한 회로 보드에서 정밀도가 필요한 산업에 이상적입니다.
| 모델 | I.C.T -1200 | I.C.T -1500 |
| 프레임 크기 (mm) | 737*300 ~ 1500*750 | 1100*300 ~ 1800*750 |
| 프레임 두께 | 25 ~ 40mm | |
| PCB 크기 (mm) | 80*50 ~ 1200*350 | 80*50 ~ 1500*450 |
| PCB 두께 | 0.4 ~ 6mm (프로그램 설정, 자동 조정) | |
| 운송 높이 | 900 ± 20mm | |
| 가열 모드 | IR (열기 선택 사항) | |
| 운송 높이 | 900 ± 20mm | |
| 운송 방향 | 왼쪽 오른쪽; 오른쪽 왼쪽; 왼쪽 좌파; 오른쪽 오른쪽 | |
| 지원 시스템 | 마그네틱 핀/업 다운 테이블 조정/지지 블록 | |
| 청소 시스템 | 건조하고 젖은 (진공은 옵션입니다) | |
| 치수 (l*w*h) | L2200*W1200*H1500mm | L2500*W1200*H1500mm |
| 모델 | I.C.T SMT 수동 프린터 |
| 작업 플랫폼 크기 | 300*400mm |
| MAX PCB 크기 | 300*300mm |
| 최대 스텐실 크기 | 370*470mm |
| 속도 | 손으로 제어 |
| 두께 | 0-80mm |
| 키 | 190mm |
| 정도 | ± 0.01mm |
| X, Y 축 조정 크기 | 10mm |
| 차원 | 540*380*390mm |
| 무게 | 30kg |
