| SMT 완전 자동 스텐실 프린터 소개
I.C.T의 SMT 완전 자동 스텐실 프린터는 최신 PCB 조립을 위한 최고의 선택입니다. 이 기계는 7초 인쇄 주기와 ±0.025mm의 정확도로 높은 정밀도와 속도를 제공합니다. 솔더 페이스트 도포를 자동화하여 수동 오류와 낭비를 줄이면서 품질을 향상시킵니다. 가전제품, LED 및 자동차와 같은 산업을 위해 설계된 이 제품은 자동 PCB 보정, 조정 가능한 스퀴지 압력 및 스텐실 청소 기능을 갖추고 있습니다. I.C.T는 스마트 팩토리 솔루션을 위해 Industry 4.0과 MES 시스템을 통합합니다. Windows 10에서 쉽게 작동할 수 있고 최고의 브랜드의 내구성이 뛰어난 소재를 사용하여 장기적인 안정성을 보장합니다. 이 프린터는 효율적이고 안정적인 성능으로 공장의 생산성을 높이고 다양한 요구 사항을 충족하는 데 도움이 됩니다.
| 특징
PCB 프린터는 ±0.01mm의 반복 위치 정확도와 ±0.025mm의 인쇄 정확도로 높은 정밀도를 제공합니다. 이를 통해 모든 솔더 페이스트 레이어가 완벽하게 적용되어 PCB 어셈블리 오류가 줄어듭니다. 고급 비전 시스템은 균일한 링 조명과 동축 광원을 사용하여 주석 도금 및 FPC를 포함한 다양한 PCB 유형을 식별합니다. 이 정밀도는 미세 피치 PCB에 이상적이므로 품질이 중요한 LED 및 자동차 전자 장치에 적합합니다.
7초의 인쇄 주기를 갖춘 이 프린터는 생산 라인 속도를 크게 향상시킵니다. 빠른 라인 변경 설정을 통해 빠른 조정이 가능하고 가동 중단 시간이 최소화됩니다. 이 기능은 대량 주문을 효율적으로 처리해야 하는 공장에 적합합니다. 자동 제어 시스템은 분리 속도와 거리를 조정하여 일관된 결과를 보장합니다. 높은 반복성과 결합된 이 속도는 최고 품질의 출력을 유지하면서 빡빡한 마감 기한을 맞추는 데 도움이 됩니다.
프린터에는 건식, 습식 및 진공 옵션이 있는 자동 청소 시스템이 포함되어 있습니다. 이 기능은 스텐실 양면에서 솔더 페이스트를 제거하여 매번 깨끗한 인쇄를 보장합니다. 독특한 스프레이 시스템은 소프트웨어를 사용하여 알코올과 종이 사용을 제어하고 재료를 절약합니다. 이 자동화는 수동 작업을 줄이고 고품질 인쇄를 유지하므로 분주한 생산 환경에 비용 효율적인 선택이 됩니다.
| 사양
| 모델 | I.C.T -4034 | I.C.T5134 | I.C.T -5151 |
| 프레임 크기 (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB 크기 (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| 운송 방향 | 왼쪽 오른쪽; 오른쪽 왼쪽; 왼쪽 좌파; 오른쪽 오른쪽 | ||
| 지원 시스템 | 마그네틱 핀/업 다운 테이블 조정/지지 블록 | ||
| 클램핑 시스템 | 측면 클램핑(진공 노즐, 자동 개폐식 Z 압력은 옵션) | ||
| 프린터 헤드 | 2개의 독립적인 전동 프린트헤드 | ||
| 스퀴지 유형 | 스테인레스 스틸(표준), 플라스틱 | ||
| 청소 시스템 | 건조하고 젖은 진공 | ||
| 점검 | 2D검사(표준) | ||
| 전원 공급 장치 | AC:220±10%,50/60HZ,3Kw | ||
| 제어 방법 | PC 제어 | ||
| 치수 (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| 모델 | I.C.T -6534 | I.C.T-6561 | I.C.T-9060 |
| 프레임 크기 (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB 크기 (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| 치수 (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T 품질과 성능에 대한 작업을 계속 진행하면 사양 및 외관이 특별한 통지없이 업데이트 될 수 있습니다.
| SMT 라인 장비 목록

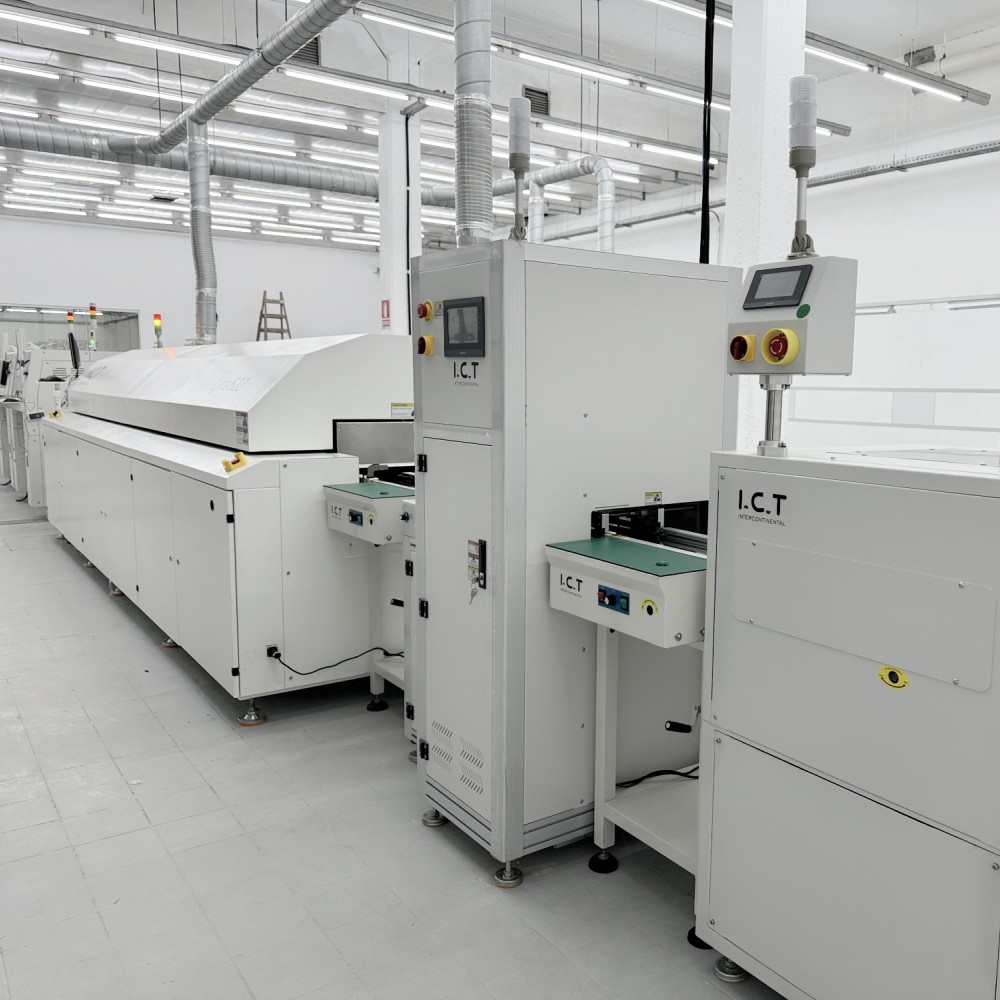

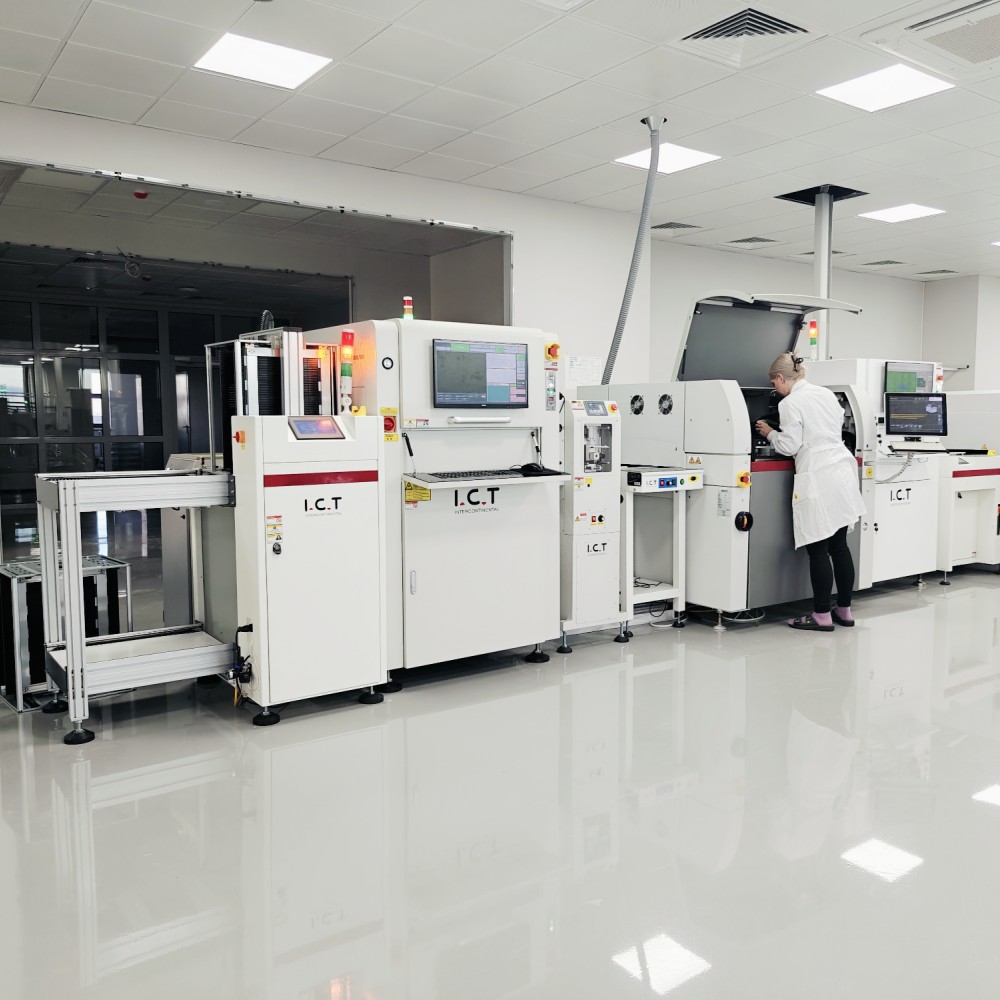

당사의 고품질 PCBA 생산 라인은 효율적이고 정밀한 PCB 조립을 위한 고급 장비를 갖추고 있습니다. 완전 자동화된 SMT 라인에는 로더, 정확한 솔더 페이스트 도포를 위한 자동 프린터, 정밀한 부품 배치를 위한 픽 앤 플레이스 기계, 안정적인 납땜을 위한 리플로우 오븐, 철저한 결함 검사를 위한 AOI 시스템이 포함됩니다. 이 고품질 PCBA 생산 라인은 원활한 작동, 높은 신뢰성, 저렴한 SMT 조립을 보장하여 다양한 업계 요구 사항을 충족합니다.
| SMT 라인의 | 제품 이름 용도 |
|---|---|
| PCB 짐을 싣는 사람 | 베어 PCB를 라인에 자동으로 로드합니다. |
| 솔더 페이스트 프린터 | PCB 패드에 솔더 페이스트를 정확하게 인쇄합니다. |
| 기계를 선택하고 배치하십시오 | 구성요소를 PCB에 정확하게 마운트합니다. |
| 반사 오븐 | 땜납을 녹여 견고한 조인트를 형성합니다. |
| AOI 기계 | 납땜 접합부 및 배치 결함을 검사합니다. |
| SPI 기계 | 솔더 페이스트 높이와 품질을 확인합니다. |
| 추적 성 장비 | 생산 데이터 기록 및 추적: 레이저 마킹 기계 /라벨 마운터/ 잉크젯 프린터 |
| 고객 성공 비디오
2025년에 I.C.T 엔지니어는 설치 및 교육 서비스를 제공하기 위해 LED 가정용 조명을 생산하는 고객 공장을 방문했습니다. 클라이언트는 총 29미터에 달하는 13대의 기계로 구성된 전자동 SMT 라인이 필요했지만 길이 21미터, 너비 5미터의 제한된 공간을 갖고 있었습니다. I.C.T는 길이 16m, 너비 2.7m에 라인을 맞추는 U자형 레이아웃을 설계했습니다. 이틀 간의 설치 및 디버깅, 6일간의 교육 및 기술 지원을 거쳐 프로젝트가 성공적으로 전달되었습니다. 이 솔루션은 고객의 공간과 생산 요구 사항을 효과적으로 충족했습니다.
| 서비스 및 교육 지원
I.C.T는 PCB 프린터에 탁월한 서비스와 교육을 제공합니다. 우리 팀은 원활한 작동을 보장하기 위해 설치, 유지 관리 및 기술 지원을 제공합니다. 우리는 운영자에게 실습 교육을 제공하여 Windows 10 인터페이스 사용 방법과 프린터 기능 관리 방법을 교육합니다. 우리의 글로벌 서비스 네트워크는 빠른 응답과 전문가의 안내를 지원할 준비가 되어 있습니다. 25년 이상의 경험을 바탕으로 당사는 고객이 생산 프로세스를 최적화하고 문제를 해결하도록 지원하여 장기적인 성공과 만족을 보장합니다.
| 고객 리뷰
고객들은 우리의 PCB 프린터와 서비스를 좋아합니다! 그들은 우리 엔지니어들의 숙련된 지원과 신속한 문제 해결을 칭찬합니다. 장비의 신뢰성과 고품질 인쇄는 높은 점수를 받았습니다. 세심한 포장과 빠른 배송도 칭찬을 받습니다. 고객은 질문에 대한 빠른 응답을 높이 평가하여 항상 지원을 받고 있다는 느낌을 받습니다.
| 인증 및 표준
I.C.T는 CE, RoHS, ISO9001 등 최고의 인증을 보유하여 안전과 품질을 보장합니다. 우리는 또한 혁신적인 디자인에 대한 특허를 보유하고 있습니다. 이 인증서는 모든 PCB 프린터에서 높은 표준과 안정적인 성능을 제공하겠다는 당사의 약속을 입증합니다.
| I.C.T 회사 및 공장 소개
I.C.T는 25년 이상의 경험을 보유한 선도적인 전자 솔루션 제공업체입니다. 우리는 대규모 팀으로 연구, 개발 및 생산을 담당하며 72개국의 1600개 이상의 고객에게 서비스를 제공할 정도로 빠르게 성장하고 있습니다. 우리 공장은 엄격한 테스트와 강력한 품질 관리 시스템을 갖추고 있습니다. 중국 동관에 위치하고 있으며 앞선 기술과 믿을 수 있는 제품으로 글로벌 솔루션을 제공하고 있습니다.
