| 고정밀 I.C.T-P6 솔더 페이스트 인쇄기
I.C.T-P6 반자동 SMD 솔더 페이스트 인쇄기는 대만 TBI 선형 가이드와 일본 Omron 센서를 사용하여 수백만 사이클 후에도 ±0.05mm 반복 정확도를 유지합니다. 이중 독립형 고정밀 실린더와 이중 슬라이드 레일이 전체 스텐실에 걸쳐 압력을 균일하게 유지합니다. 임의의 골무 핀이 있는 700×400mm 모듈식 플랫폼은 0.2-6mm 두께의 단면 또는 양면 PCB을 처리하고 몇 초 안에 크기를 전환합니다. 교육 기능이 있는 영어 터치스크린은 수동, 반자동 및 전자동 모드를 제공합니다. 사이클 시간은 10초 미만으로 유지되므로 이 SMT 프린터는 LED 조명, 가전 제품, 자동차 모듈 및 중간 규모의 다품종 생산에 적합합니다.
| 특징

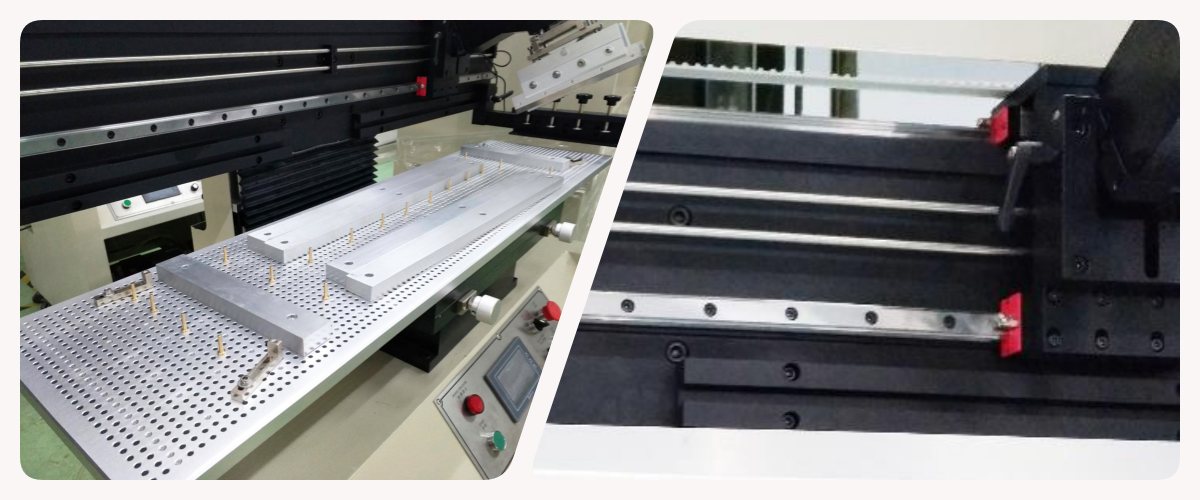

범용 핀과 지지 블록은 단면 또는 양면 PCB의 모든 구멍 패턴에 맞습니다. 다양한 핀 크기로 위치 지정이 간단하고 정확하며 몇 분 안에 완전히 조정 가능합니다. 대만 TBI 정밀 가이드 레일과 일치하는 수입 SANYO/Leadshine 스테퍼 모터는 진동을 완전히 제거합니다. 스퀴지 시스템은 빠른 솔더 페이스트 리필 및 청소를 위해 수동으로 들어 올립니다. 리미트 센서는 이동 거리를 자동으로 단축하고 기계 부품을 보호합니다. 이 조합은 반자동 SMT 스텐실 프린터에 견고한 안정성, 제로 오프셋 및 600mm 보드의 매 주기마다 완벽한 인쇄 결과를 제공합니다.

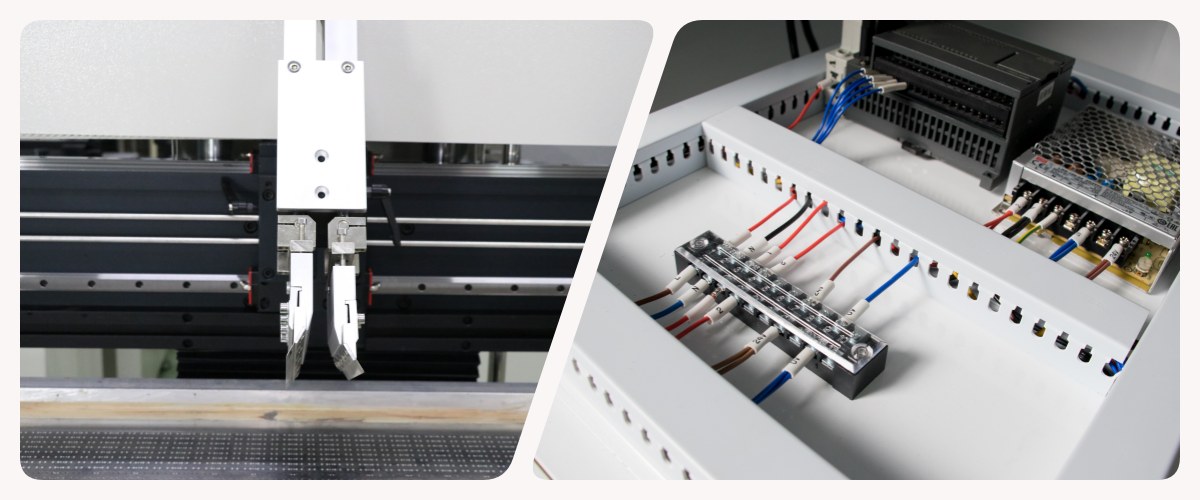

직접 연결식 스퀴지 구조는 두 개의 독립적인 SMC/FESTO 실린더와 이중 슬라이드 포지셔닝 레일을 사용하여 0.01mm 공차 내에서 압력을 제어합니다. 서스펜션 블레이드 설계는 단일 스퀴지 시스템보다 페이스트를 더 균일하게 퍼뜨립니다. 친숙한 영어 MMI가 포함된 터치스크린은 교육 모드, 탐색 및 세 가지 작동 선택 사항을 제공합니다. Omron, Delta, IGUS 및 Samkoon의 핵심 부품은 SMD 스텐실 프린터를 연중무휴 24시간 내내 작동하며 실패율이 거의 없고 유지 관리 비용이 최소화되며 공장 성장을 위한 가동 시간이 최대로 유지됩니다.
| 사양
| 모델 | P3 | P6 | P12 | P15 |
| 정확성 | +/- 0.05mm | +/- 0.05mm | +/- 0.05mm | +/- 0.05mm |
| PCB 크기 | 300x350mm | 600x350mm | 1200x350mm | 1500x350mm |
| 플랫폼 크기 | 320x400mm | 700x400mm | 1350x400mm | 1650x400mm |
| 스텐실 크기 (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB 두께 | 0.2 - 6mm | 0.2 - 6mm | 0.2 - 6mm | 0.2 - 6mm |
| 스텐실 위치 지정 | 수동 | 수동 | 수동 | 수동 |
| 사이클 시간 | 10초 미만 | 10초 미만 | 12초 미만 | 12초 미만 |
| 전력 소비 | 200W | 200W | 220W | 220W |
| 전원 공급 장치 | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| 공기의 압력 | 4.5-6kg/cm2 | 4.5-6kg/cm2 | 4.5-6kg/cm2 | 4.5-6kg/cm2 |
| 스퀴지 속도 | 0-200mm/초 | 0-1200mm/초 | 0-200mm/초 | 0-200mm/초 |
| 차원 | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650mm | 2100x750x1650mm |
| 무게 | 280kg | 300kg | 356kg | 430kg |
| 스퀴지 길이 | 250mm | 250mm | 250mm | 250mm |
| 플랫폼 높이 | 950mm | 950mm | 950mm | 950mm |
| 옵션 : 특수 크기를 사용자 정의 할 수 있습니다 | ||||
* I.C.T 품질과 성능에 대한 작업을 계속 진행하면 사양 및 외관이 특별한 통지없이 업데이트 될 수 있습니다.
| SMT 라인 장비 목록
I.C.T 고품질 PCBA 생산 라인은 효율적이고 정밀한 PCB 조립을 위한 고급 장비를 갖추고 있습니다. 완전 자동화된 SMT 라인에는 로더, 정확한 솔더 페이스트 도포를 위한 자동 프린터, 정밀한 부품 배치를 위한 픽 앤 플레이스 기계, 안정적인 납땜을 위한 리플로우 오븐, 철저한 결함 검사를 위한 AOI 시스템이 포함됩니다. 이 고품질 PCBA 생산 라인은 원활한 작동, 높은 신뢰성, 저렴한 SMT 조립을 보장하여 다양한 업계 요구 사항을 충족합니다.
| SMT 라인의 | 제품 이름 용도 |
|---|---|
| PCB 짐을 싣는 사람 | 베어 PCB를 라인에 자동으로 로드합니다. |
| 솔더 페이스트 프린터 | PCB 패드에 솔더 페이스트를 정확하게 인쇄합니다. |
| 기계를 선택하고 배치하십시오 | 구성요소를 PCB에 정확하게 마운트합니다. |
| 반사 오븐 | 땜납을 녹여 견고한 조인트를 형성합니다. |
| AOI 기계 | 납땜 접합부 및 배치 결함을 검사합니다. |
| SPI 기계 | 솔더 페이스트 높이와 품질을 확인합니다. |
내부 솔더 조인트 무결성을 검사하고 숨겨진 결함을 감지합니다. | |
| SMT 청소 기계 | PCB, 스텐실, 고정 장치, 노즐 등을 청소하는 데 사용됩니다. |
| PCB 절단기 | PCBA을 최종 제품으로 자릅니다. |
| 추적 성 장비 | 생산 데이터 기록 및 추적: 레이저 마킹기 /라벨 마운터/잉크젯 프린터 |
| 고객 성공 사례 연구 – 사우디아라비아 LED 공장
2025년에 LED 전구 램프를 생산하는 사우디아라비아 고객은 I.C.T-P6 솔더 페이스트 인쇄기, JUKI RS-1R 픽 앤 플레이스 및 L8 리플로우 오븐을 포함한 완전한 SMT 라인을 주문했습니다. 두 명의 I.C.T 엔지니어가 공장으로 날아가서 이틀 만에 설치를 완료하고 7일 동안 현지 팀을 교육했습니다. 이 라인은 600mm LED 패널의 완벽한 인쇄 품질과 무결함을 바탕으로 다음날 대량 생산을 시작했습니다. 고객은 안정적인 성능, 손상 없이 도착한 세심한 나무 케이스 포장, 몇 주 동안의 디버깅 시간을 절약해 준 매우 빠른 엔지니어 지원에 매우 만족했습니다.
| 글로벌 서비스 및 교육 지원
I.C.T는 무료 라인 레이아웃 설계, 공장 승인 테스트, 전문 해상/항공 운송, 현장 설치, 7~10일 실습 교육, 1년 무료 예비 부품, WeChat/TeamViewer를 통한 평생 원격 지원, 프로세스 최적화 및 향후 업그레이드 제안 등 실제 원스톱 턴키 서비스를 제공합니다. 당사의 숙련된 엔지니어 20명은 연중무휴 온라인으로 4시간 응답을 보장하여 72개국에 서비스를 제공합니다. 모든 솔더 페이스트 인쇄기는 12,000m² 규모의 ISO9001 인증 공장에서 48시간 완전 부하 노화 테스트와 100% 기능 검사를 통과합니다. 고객은 위험 없는 시작, 가동 중지 시간 감소, 높은 수율 및 비즈니스와 함께 성장하는 진정한 장기 파트너십을 누릴 수 있습니다.
| 고객 리뷰
72개국 1,600개 이상의 공장에서 I.C.T 완전한 원스톱 솔루션과 강력한 글로벌 기술 지원을 신뢰합니다. 그들은 우리의 턴키 서비스, 세심한 포장, 전문적인 현장 교육, 초고속 응답 및 신뢰할 수 있는 평생 관리를 좋아합니다. 우리는 고객이 더 많이 생산하고, 더 많이 벌고, 덜 걱정하도록 돕기 때문에 고객이 우리와 함께 라인을 계속 확장하고 있습니다. 매번 진정한 만족과 장기적인 상생 협력이 가능합니다.
| 인증 및 표준
모든 I.C.T 솔더 페이스트 인쇄 기계에는 CE, RoHS, ISO9001:2015 인증서와 여러 발명 특허가 있습니다. 자체 실험실에서 철저한 안전 테스트와 엄격한 품질 관리를 통해 유럽, 미국 및 국제 표준을 충족합니다. 이러한 인증서는 고객이 수년간의 대량 생산을 통해 신뢰할 수 있는 환경 보호, 작업자 안전, 에너지 절약 및 장기적인 신뢰성에 대한 당사의 강력한 의지를 입증합니다.
| I.C.T 회사 및 공장 소개
2012년에 설립된 I.C.T는 89명의 직원과 20명의 정규 엔지니어로 구성된 12,000m² 규모의 현대식 공장을 동관에 소유하고 있습니다. 우리는 완전한 ISO9001 시스템에 따라 모든 기계를 직접 연구, 설계, 조립 및 테스트합니다. 72개국 1600개 이상의 고객에게 서비스를 제공하는 당사는 항상 최고 품질의 장비, 정직한 가격 및 평생 지원을 제공함으로써 빠르게 성장하고 있습니다. 8개의 해외 사무소와 현지 파트너가 있어 전문적인 도움이 항상 가까이에 있습니다.
