| I.C.T 온라인 AOI 검사기 AI-5146
I.C.T 온라인 아오이 검사기 AI-5146은 고정밀 컬러 카메라를 사용하여 PCB 이미지를 실시간으로 캡처합니다. CNN 딥러닝을 적용해 부품 및 납땜 결함을 스마트하게 감지합니다. 이 smt 생산 라인 온라인 aoi 기계는 리플로우 전 및 리플로우 후 검사에 적합합니다. 낮은 허위 경보, 빠른 속도 및 쉬운 설정을 제공합니다. 사용자는 GR&R이 10% 미만인 안정적인 결과를 얻습니다. 더 나은 공장 흐름을 위해 원격 제어 및 MES 데이터 링크를 지원합니다.
| 특징
AI-5146W 자동 PCB Aoi 기계는 CNN을 통한 딥 러닝을 사용하여 빅 데이터를 최적화하고 지능적인 미니멀리스트 프로그래밍을 가능하게 합니다. 원클릭으로 구성요소와 납땜 접합부를 자동으로 식별하여 기존 방법에서 흔히 발생하는 긴 프로그래밍 시간과 높은 허위 경보 문제를 해결합니다. 방대한 데이터세트에 대해 교육을 받은 이 제품은 다양한 솔더 조인트 모양에서도 NG와 OK 보드를 정확하게 구별합니다. 이를 통해 검사 오류가 줄어들고 부품 돌출부나 납땜의 핀 구멍을 간섭 없이 처리하는 등 다양한 시나리오에 대한 일반화가 향상됩니다.

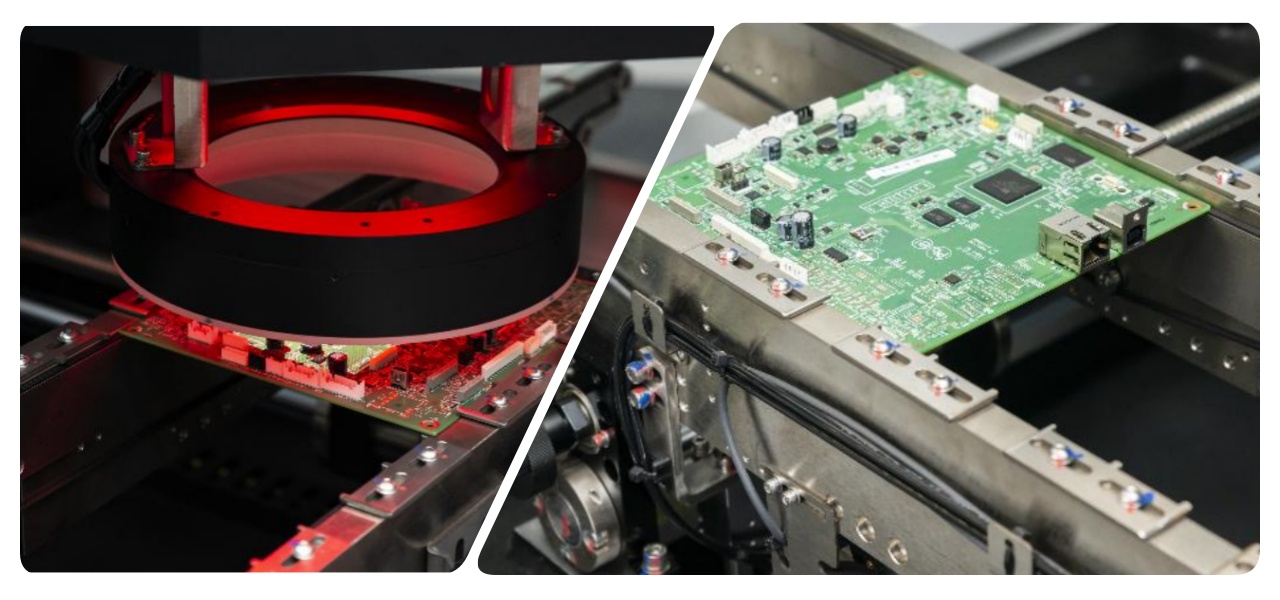

최고 카메라는 FOV당 0.23초로 촬영합니다. 깊은 정렬은 빠른 움직임을 유지합니다. 현재 필드를 촬영하는 동안 다음 필드를 계산합니다. 효율성을 위한 경로 계획 자동 경로. 온라인 Aoi 검사 기계는 대형 PCB을(를) 쉽게 처리합니다. 속도 저하 없이 대용량 라인에 적합합니다. 사용자는 교대근무당 더 많은 생산량을 얻습니다.
누락, 왜곡, 브리지, 과잉 납땜 등을 찾아냅니다. 자동 IC 핀 박스는 여러 결함을 한 번에 판단합니다. 보드 색상이나 문자 이동을 무시합니다. 일반화는 돌출부나 약간의 편차를 처리합니다. 온라인 Aoi 검사기는 복잡한 경우에도 낮은 오류율을 유지합니다.
| 사양
| 모델 | I.C.T SMT AOI AI-5146 | I.C.T SMT AOI AI-5146D |
| 미니 컴포넌트 | 01005chip,0.3pitch IC 및 특수 형상 | |
| 해상도@FOV | 10um@40*30mm | 15um@40*30mm |
| 카메라 | 12M 픽셀 지능형 디지털 산업용 카메라 | |
| 렌즈 | 텔레센트릭 렌즈 | |
| 빛 | RGB+W 4색 일체형 | |
| 검사 속도 | 0.23초/FOV | |
| 검사 알고리즘 | CNN, 색상 대비, 윤곽선 인식, 오프셋 검사, 템플릿 매칭, 문자 비교, OCR 등 | |
| 검사 항목 | 구성요소 : 없음, 반전, 정렬 불량, 깨짐, 여분, 이물질, 얼룩 등 땜납: 불충분한 땜납, 과도한 땜납, 브리징, 의사 땜납 등. 기타: 바코드 인식/QR 코드 인식/OCR. | |
| PCB 크기 | 50*50mm~510*460mm (대형 보드 모드: 왼쪽에서 오른쪽으로: 최대 730*460mm 오른쪽에서 왼쪽으로: 최대 640*460mm) | 50*50mm~510*610mm(단일 레일 작동) 50*50mm~510*330mm(이중 레일 작동) |
| 레일 | 단일 레일 | 이중 레일 |
| PCB 키 | 상단: 25mm, 하단: 80mm | 상단: 25mm, 하단: 30mm |
| PCB 두께 | 0.3 ~ 6.0mm | |
| PCB 가장자리 | 3.7mm | |
| PCB 뒤틀림 | ±3.0mm | |
| PCB 무게 | 최대:3Kg | |
| 컨베이어 높이 | 900 ± 20mm | |
| 조정 있음 | 수동&자동 | |
| 컨베이어 방향 | L ~R 또는 R ~L | |
| 힘 | AC220 50/60Hz,5A | |
| 정격 출력 | 380W | |
| 의사소통 | smema | |
| 무게 | 750Kg | 790Kg |
* I.C.T 품질과 성능에 대한 작업을 계속 진행하면 사양 및 외관이 특별한 통지없이 업데이트 될 수 있습니다.

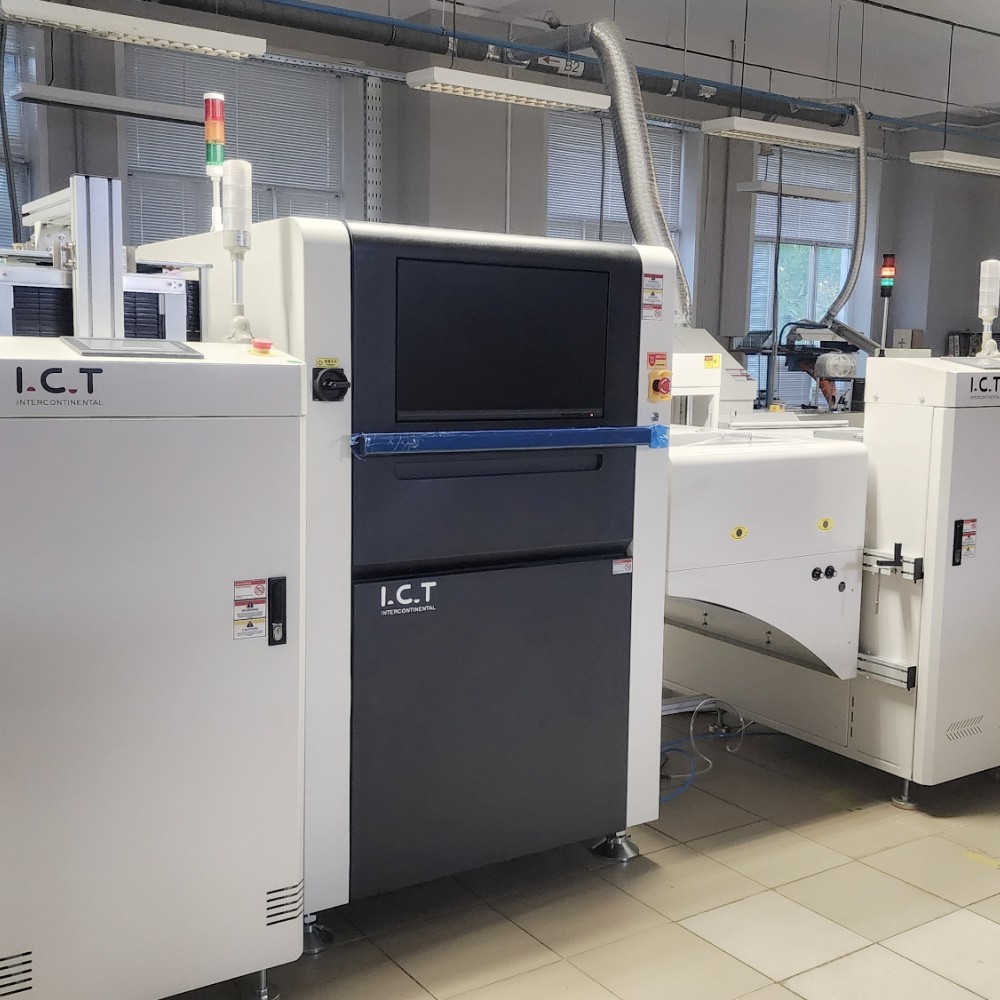

| SMT 라인 장비 목록

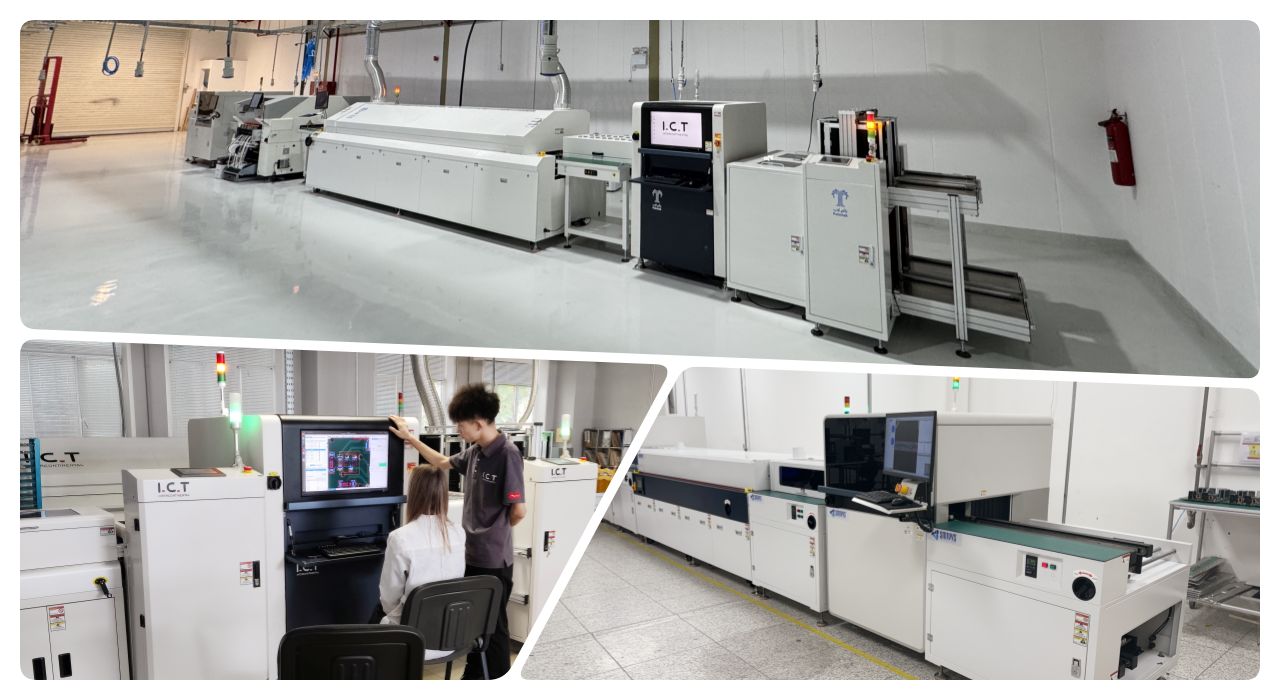

당사의 고품질 PCBA 생산 라인은 효율적이고 정밀한 PCB 조립을 위한 고급 장비를 갖추고 있습니다. 완전 자동화된 SMT 라인에는 로더, 정확한 솔더 페이스트 도포를 위한 자동 프린터, 정밀한 부품 배치를 위한 픽 앤 플레이스 기계, 안정적인 납땜을 위한 리플로우 오븐, 철저한 결함 검사를 위한 AOI 시스템이 포함됩니다. 이 고품질 PCBA 생산 라인은 원활한 작동, 높은 신뢰성, 저렴한 SMT 조립을 보장하여 다양한 업계 요구 사항을 충족합니다.

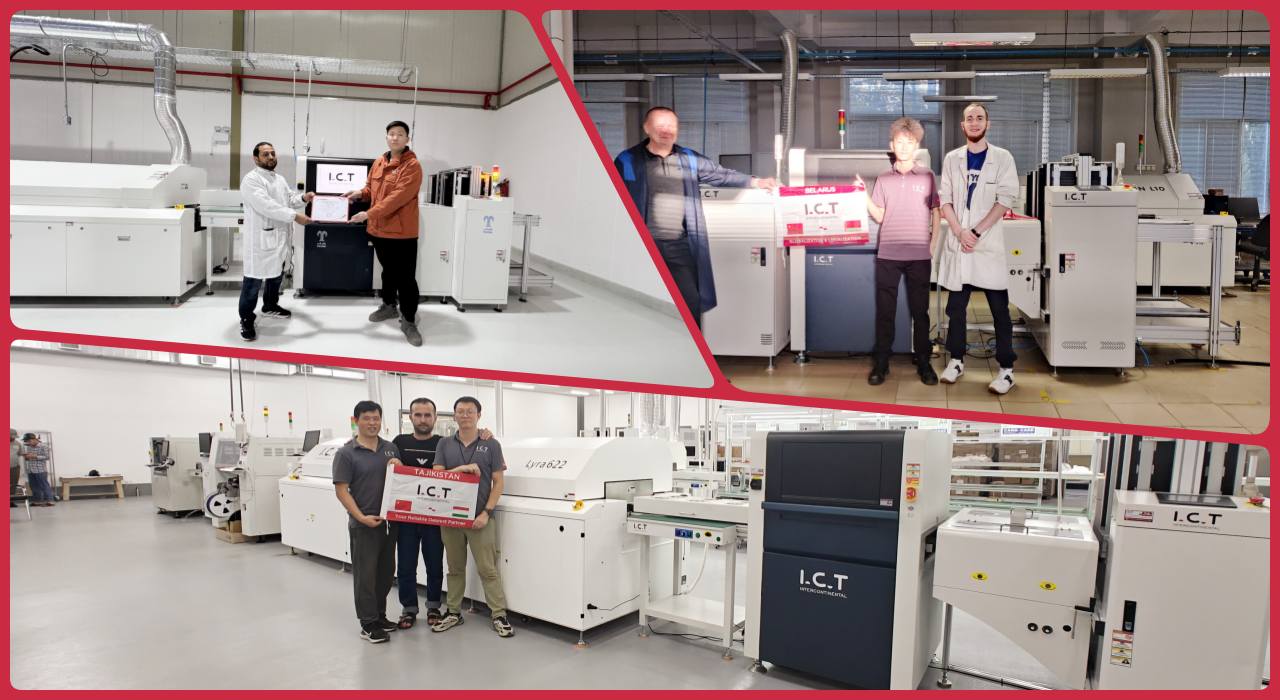

| 고객 성공 비디오
I.C.T-5146 마케팅 비디오를 시청하여 온라인 Aoi 검사 기계가 작동하는 모습을 확인하세요. 세련된 외관과 주요 판매 포인트로 시작됩니다. 내부 뷰에는 고정밀 카메라와 RGB+W 조명이 표시됩니다. 기계는 SMT 라인에서 원활하게 작동하여 실시간 이미지를 캡처합니다. AI 프로그래밍 데모에서는 원클릭 구성 요소 ID 및 납땜 확인을 강조합니다. 브릿지나 누락된 부품과 같은 결함 사례를 표시합니다. 빠른 설정 및 원격 링크가 나타납니다. End는 공장에서 안정적인 가동을 보여 수율과 속도를 높입니다.

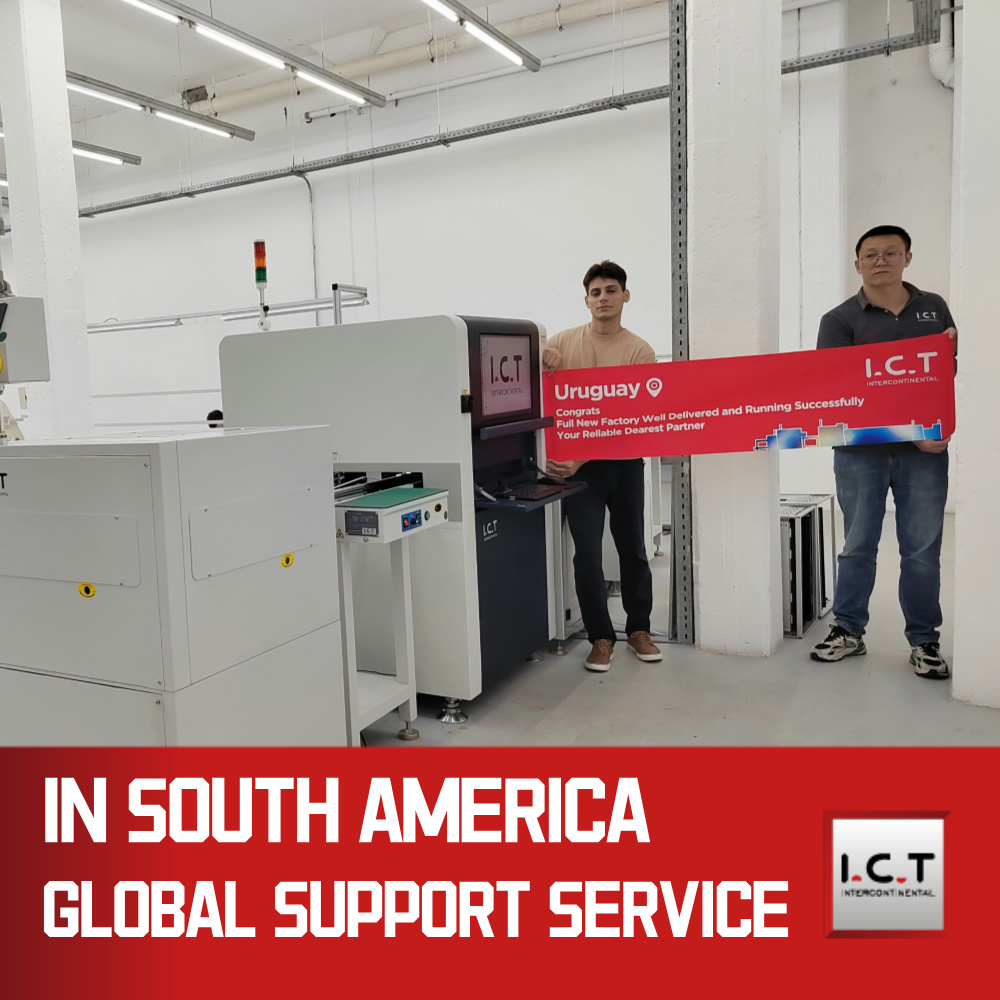

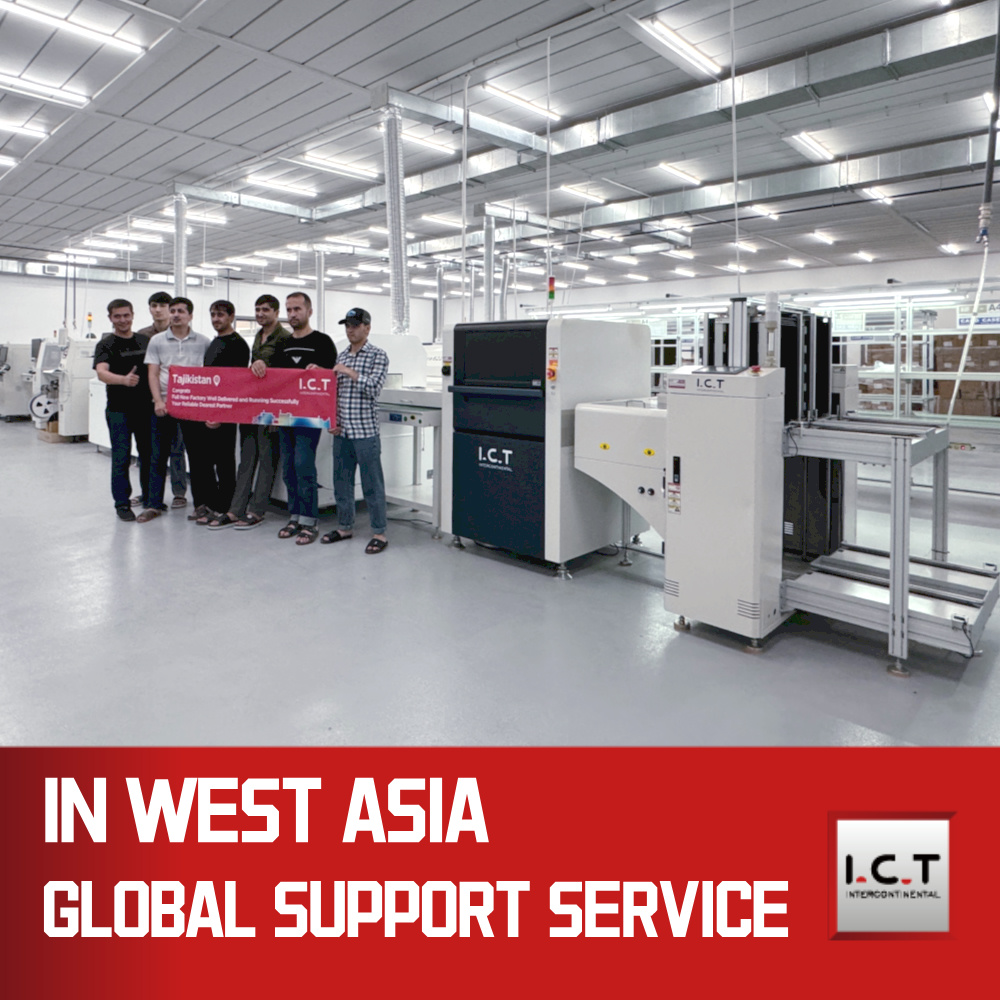

| 서비스 및 교육 지원
I.C.T는 온라인 Aoi 검사 기계를 완벽하게 지원합니다. 우리 팀은 설치, 디버그 및 유지 관리를 담당합니다. 원격 지원으로 문제를 빠르게 해결합니다. 쉽게 사용할 수 있도록 현장 교육이나 온라인 교육을 제공합니다. 사용자는 프로그래밍, 결함 설정 및 데이터 분석을 배웁니다. 정기적인 업데이트로 소프트웨어를 최신 상태로 유지합니다. 글로벌 서비스 센터는 신속한 부품 공급을 보장합니다. 이를 통해 사용자 기술과 기계 가동 시간이 향상됩니다.

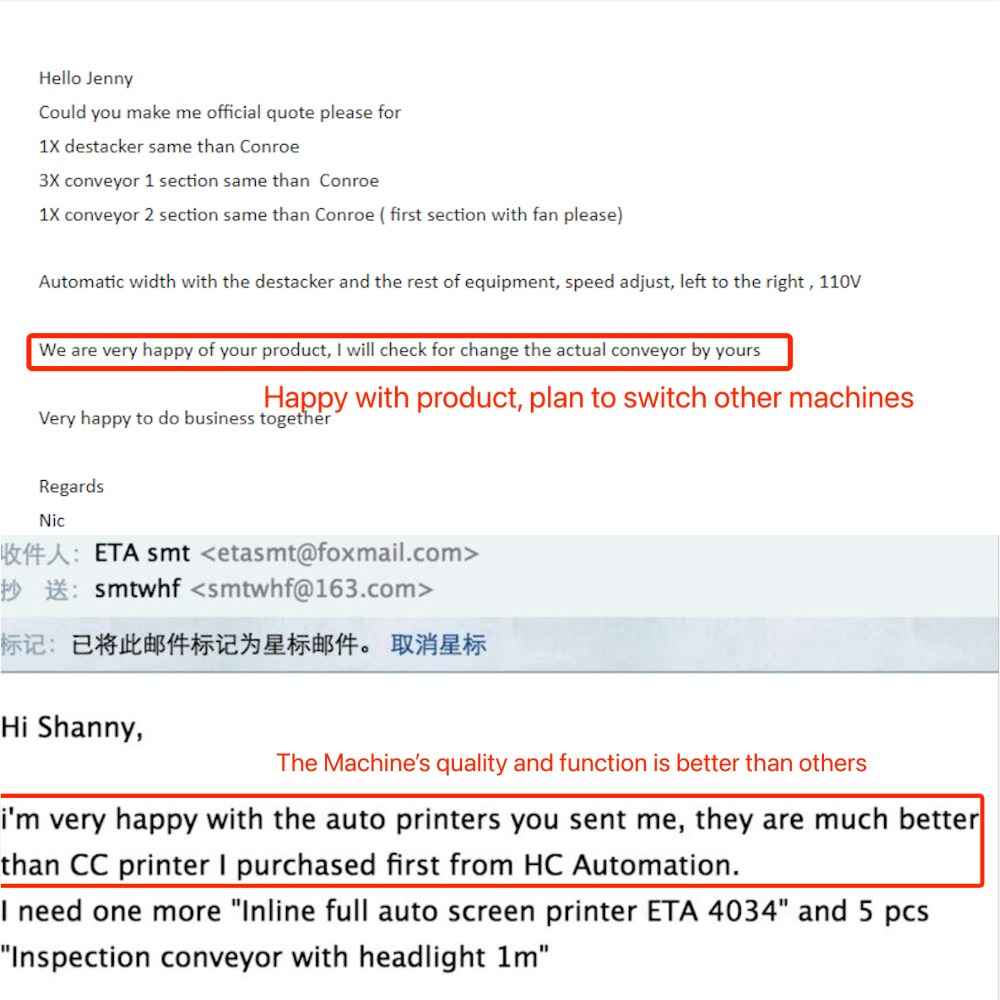

| 고객 리뷰
고객은 엔지니어의 빠른 응답과 전문가의 수정을 좋아합니다. 그들은 정확한 검사와 낮은 오류를 위해 온라인 aoi 검사 기계를 칭찬합니다. 안전한 포장으로 배송 중에 보호됩니다. 빠른 문제 해결로 대기 시간이 단축됩니다. 안정적인 성능으로 라인이 향상됩니다.
| 인증 및 표준
I.C.T는 안전을 위한 CE, 친환경 소재를 위한 RoHS, 품질 관리를 위한 ISO9001을 보유하고 있습니다. AI 알고리즘 등 핵심 기술에 대한 특허를 보유하고 있습니다. 이는 안정적인 구축과 혁신을 입증합니다.

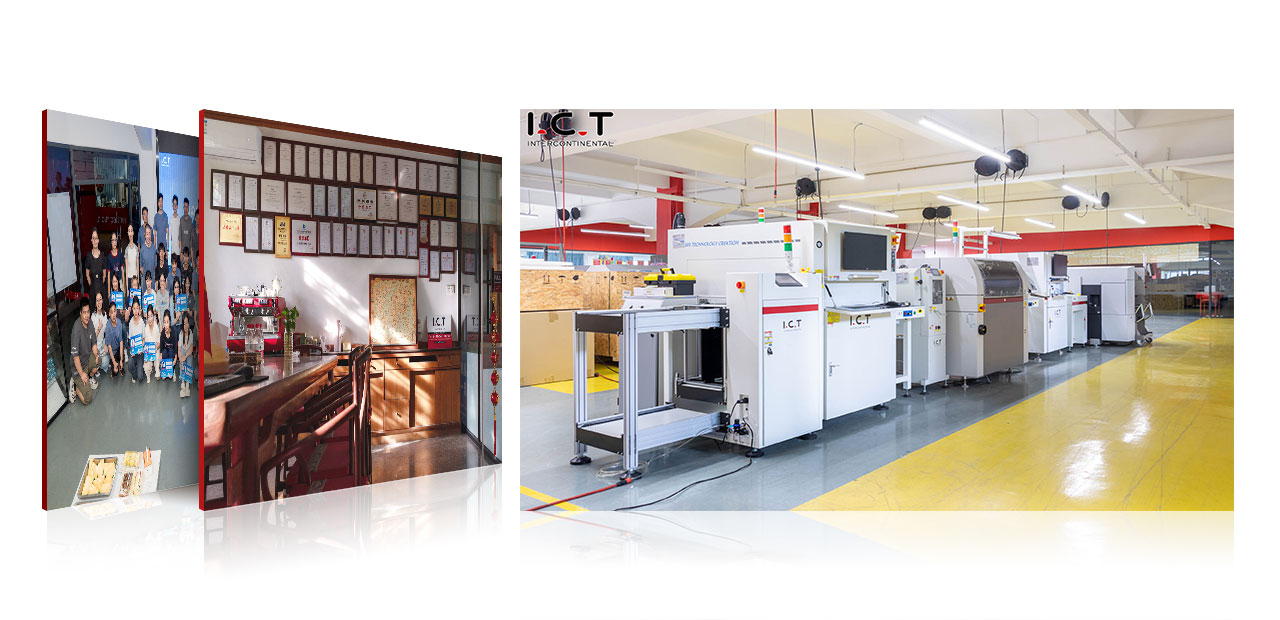

| I.C.T 회사와 우리의 SMT 공장 소개
I.C.T는 12,000m² 규모의 공장에서 자체 연구 개발 및 생산을 하고 있습니다. 89명 이상의 직원에 20명의 엔지니어가 포함됩니다. 우리는 빠르게 성장하여 72개국에서 1600개 이상의 고객에게 서비스를 제공하고 있습니다. 엄격한 테스트와 품질 시스템은 최고의 제품을 보장합니다. 글로벌 지사는 현지 지원을 제공합니다.
