웨이브 솔더링 생산에서 플럭스 적용은 솔더 품질, 습윤 성능 및 최종 제품 신뢰성에 직접적인 영향을 미치는 중요한 단계입니다. 기존 스프레이 방법은 불안정한 수동 조정이나 단순화된 제어 시스템에 의존하는 경우가 많아 플럭스 분포가 고르지 않거나 과도한 소비가 발생할 수 있습니다.

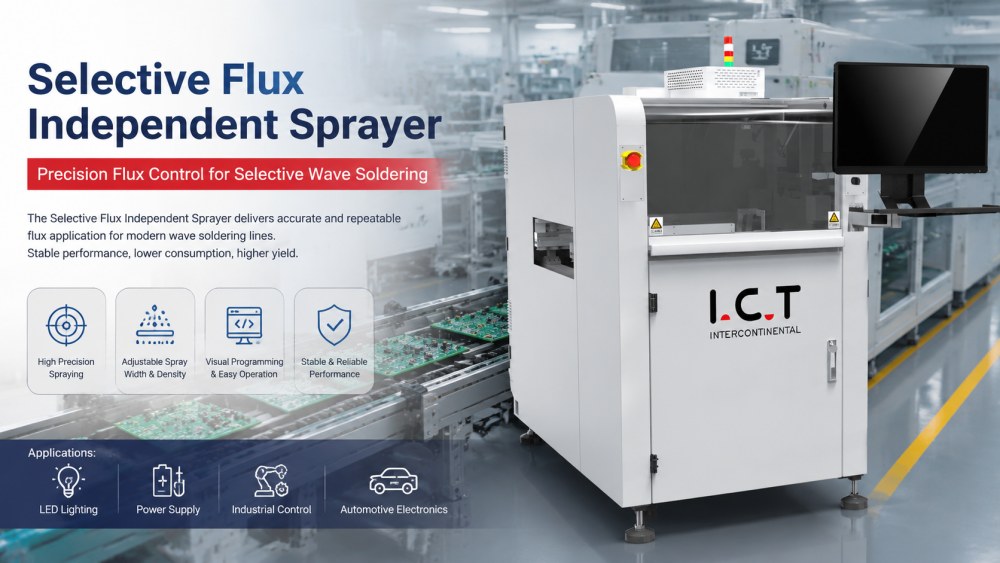

선택적 웨이브 솔더링 플럭스 독립형 스프레이어는 이 공정을 정밀한 디지털 제어 방식으로 수행하도록 설계되었습니다. 광범위하고 제어되지 않는 방식으로 플럭스를 분사하는 대신 시스템은 PCB에서 필요한 곳에만 플럭스를 적용하여 효율성을 높이고 재료 낭비를 줄입니다.
이는 스루홀 PCB 조립 라인, 특히 전원 공급 장치 보드, 산업 제어 시스템, 자동차 전자 장치, LED 드라이버 및 통신 장치에 널리 사용됩니다. 플럭스 스프레이 기계로서 안정적인 웨이브 솔더링 품질을 위한 프런트 엔드 준비 단계 역할을 합니다.
| 제품특징
스프레이 시스템은 PCB 표면에 안정적이고 반복 가능한 플럭스 분포를 제공하도록 설계되었습니다. 스프레이 시간, 흐름 및 이동 경로를 제어함으로써 기계는 납땜 공정에 들어가기 전에 각 보드가 일관된 플럭스 적용 범위를 받도록 보장합니다.
기존의 개방형 분사 방식과 달리 이 시스템은 선택적 제어에 중점을 둡니다. 이는 불필요한 플럭스 사용을 줄이는 동시에 이후 단계에서 솔더 조인트 안정성을 향상시키는 데 도움이 됩니다. 선택적 플럭스 독립 스프레이어 응용 분야의 경우 스프레이 동작의 일관성은 생산 수율의 핵심 요소입니다.
기계는 조정된 X/Y 모션 플랫폼을 사용하여 PCB 표면 전체에 걸쳐 스프레이 이동을 안내합니다. 이를 통해 스프레이 경로를 정밀하게 제어할 수 있어 플럭스가 전체 보드가 아닌 대상 영역에만 적용되도록 보장합니다.
PCB 기계적 지지 및 컨베이어 정렬을 통해 위치 결정이 안정화되어 분사 중 편차가 줄어듭니다. 이는 여러 PCB 모델이 동일한 라인에서 처리되는 대량 생산 환경에서 반복성을 향상시킵니다.
컨베이어 시스템은 웨이브 솔더링 플럭스 스프레이 라인에서 지속적인 PCB 움직임을 지원하도록 설계되었습니다. 이는 생산 리듬을 방해하지 않고 업스트림 프로세스와 플럭스 적용 단계 사이의 원활한 전환을 보장합니다.
폭 조정 및 운송 높이 제어를 통해 시스템을 다양한 PCB 크기와 연결할 수 있습니다. 이는 안정적인 납땜 결과를 위해 보드 흐름의 일관성이 필수적인 완전한 선택적 납땜 플럭싱 시스템에 통합하는 데 적합합니다.
플럭스 시스템은 안정적인 저장 및 자동 공급 제어로 설계되었습니다. 2L 플럭스 탱크는 지속적인 작동을 지원하는 동시에 저레벨 감지를 통해 작업자는 생산 중단이 발생하기 전에 재료를 보충할 수 있습니다.
밀도, 각도, 흐름과 같은 스프레이 매개변수를 디지털 방식으로 기록하고 다양한 생산 프로그램에 재사용할 수 있습니다. 이를 통해 다중 제품 제조 환경에서 PCB 모델 간 전환 시 추적성이 향상되고 설정 시간이 단축됩니다.
| 모델 | F500 |
| PCB 위치 지정 방법 | 기계적 포지셔닝 |
| PCB 크기 | 120*60~500*500mm(고정장치 포함) |
| PCB 두께 | 0.5~6mm |
| PCB 무게 | 최대. 15KG |
| 사용 가능한 구성 요소 높이 | 상단 120mm, 하단 60mm |
| PCB 프로세스 에지 | ≥5mm |
| PCB 수송 높이 | 900 ± 20mm |
| PCB 운송 방법 | 롤러 |
| 컨베이어 속도 | 0.2~10m/분 |
| 컨베이어 방향 | L~R (옵션: R~L) |
| 컨베이어 방법 | 단일 레일 |
| 플럭스 용량 | 2L 플럭스 자동 추출 |
| 플럭스 유형 | 방치형 / 수용성 |
| 스프레이 노즐 수 | 단일 스프레이 노즐 |
| 차원 | 916*1455*1500mm |
| 무게 | 500KG |
* I.C.T 품질과 성능에 대한 작업을 계속 진행하면 사양 및 외관이 특별한 통지없이 업데이트 될 수 있습니다..
| DIP 라인 장비 목록
I.C.T는 플럭스 스프레이 시스템, 웨이브 솔더링 기계, 예열 시스템, PCB 컨베이어, AOI 검사 장비 및 수리 스테이션을 포함한 완전한 DIP 및 웨이브 솔더링 생산 라인 솔루션을 제공합니다.
전체 생산 라인에서 플럭스 스프레이는 독립적인 프로세스가 아닙니다. 이는 웨이브 솔더링 단계에서 솔더 품질에 직접적인 영향을 미치며 컨베이어 속도, PCB 레이아웃 및 가열 프로필과 일치해야 합니다. I.C.T는 고객이 플럭스 도포, 납땜 및 검사 프로세스 간의 안정적인 조정을 보장하는 전체 라인 솔루션을 설계하는 데 도움을 줍니다.
| 제품명 | DIP 라인의 용도 |
|---|---|
| PCB SMT 줄 | 턴키 완전 자동 SMT 조립 라인 |
| 자동 삽입 기계 | DIP 생산 라인을 위해 정밀하게 구성요소를 PCB에 자동으로 배치합니다. |
THT 플러그인 프로세스 동안 땜납을 녹여 PCB에 견고한 접합을 형성합니다. | |
정확한 THT 조립을 위해 특정 영역에 선택적으로 납땜을 적용합니다. | |
DIP 조립PCB에서 납땜 접합부 및 배치 결함을 검사합니다. | |
THT 구성 요소의 내부 납땜 품질과 숨겨진 결함을 확인합니다. | |
| 벨트 어셈블리 라인 | 효율적인 조립 및 검사를 위해 DIP 라인을 통해 PCB를 원활하게 운송합니다. |
| 고객 성공 비디오
I.C.T 헝가리 고객이 맞춤형 웨이브 솔더링 생산 라인의 최종 승인을 위해 12월 초에 당사 공장을 방문했습니다. 이 프로젝트에는 안정적인 PCB 조립 제조를 위해 설계된 전체 DIP 프로세스 시스템이 포함되었습니다.
생산 라인은 Odd Form Insertion Machine, Wave Soldering Machine (Acrab) 및 DIP AOI 검사 시스템으로 구성됩니다. 방문 동안 고객은 기계 작동 안정성, 플럭스 분사 성능, 납땜 공정 일관성 및 전반적인 라인 조정을 검토했습니다. 평가는 배송 전에 각 장치가 완전한 통합 생산 시스템의 일부로 어떻게 작동하는지에 중점을 두었습니다.
| 종합적인 서비스 지원
I.C.T는 레이아웃 계획, 장비 설치, 프로세스 최적화 및 운영자 교육을 포함하여 SMT 및 DIP 생산 라인에 대한 완전한 기술 지원을 제공합니다. 플럭스 스프레이 시스템의 경우 엔지니어는 고객이 실제 생산 조건에 맞게 스프레이 매개변수, 컨베이어 속도 및 PCB 처리 설정을 조정할 수 있도록 지원합니다.
교육에는 기계 작동, 유지 관리 절차, 시스템 교정 및 문제 해결 방법이 포함됩니다. 이를 통해 고객은 플럭스 스프레이어뿐만 아니라 전체 생산 흐름에서 웨이브 솔더링 및 검사 시스템과의 통합도 관리할 수 있습니다.
| 고객이 말하는 것
고객들은 선택적 플럭스 스프레이 시스템을 도입한 후 웨이브 솔더링 결과의 안정성이 향상되었다고 보고하는 경우가 많습니다. 이는 플럭스 사용에 대한 더 나은 제어, 보다 일관된 솔더 조인트 품질 및 감소된 재작업 비율을 강조합니다.
또한 작업자는 기존 스프레이 방법에 비해 시스템을 관리하기가 더 쉽다는 것을 알게 되었습니다. 디지털 제어 및 안정적인 모션 플랫폼을 통해 생산 팀은 다양한 PCB 모델에서 보다 예측 가능한 결과를 얻을 수 있습니다.
| 인증 및 표준
I.C.T 장비는 CE, RoHS, ISO9001 및 관련 국제 제조 표준을 준수합니다. 각 기계는 배송 전에 기계적 테스트, 전기 안전 검증 및 기능 검사를 거칩니다.
품질 관리에는 웨이브 솔더링 라인과의 시스템 수준 통합도 포함되어 실제 생산 환경에서 안정적인 장기 운영을 보장합니다. 이는 고객이 일관된 출력과 안정적인 프로세스 성능을 달성하는 데 도움이 됩니다.
