| 고급형 PCB 리플로우 솔더링 오븐
Lyra는 최고 PCB 납땜을 위해 제작된 고급 SMT 리플로우 오븐입니다. 새로운 디자인을 사용하여 열 성능과 제어력을 높였습니다. Siemens PLC는 안정적인 결과를 위해 온도를 0.7°C 이내로 고정합니다. 균일한 확산과 반복을 위해 이상적인 가열 모듈 공간 구역을 제공합니다.
Windows 화면은 비밀번호 잠금 기능으로 중국어-영어를 빠르게 전환합니다. 작업을 기록하고, 곡선을 측정하고, 실행을 시뮬레이션하고, 결함을 진단하고, 실시간으로 모니터링하고, 파일을 자동으로 저장합니다. 보드 경로가 실시간으로 표시됩니다. 새로운 냉각 구역은 경사를 쉽게 변경합니다. 타사 경비원이 보호 기능을 추가합니다. CE, CCC, UL을 준수합니다.
인버터 모터는 Pcb 납땜용 무연 열풍 리플로우 오븐을 위해 뜨거운 공기를 조정합니다. 가스 소스가 없고 로드 지지대가 있는 모터 리프트 커버. 수입 부품은 원활한 작업과 낮은 수정을 보장합니다. 플럭스 시스템 옵션은 챔버를 깨끗하게 유지합니다. 폐쇄 속도 루프는 정확성을 유지합니다. 중앙 지지대, 이중 레일, 외부 수냉식 사용 가능. 이 SMT 리플로우 오븐은 라인의 모든 납땜 유형에 적합합니다.
| 특징
SMT 리플로우 오븐에서 PC는 Siemens PLC와 연결되어 0.7°C 정밀도로 열을 유지합니다. 이는 안정성을 높게 유지하고 PCB의 납땜 문제를 중지합니다. 시스템은 모든 실행을 추적하고 온도 곡선을 분석하며 시뮬레이션을 통해 예측합니다. 빠른 수정을 위해 결함이 즉시 경고됩니다. 모든 데이터는 나중에 확인할 수 있도록 자동으로 저장됩니다. 라이브 보드의 움직임이 화면에 표시됩니다. 언어 전환을 사용하면 모든 사용자가 간단하게 사용할 수 있습니다. 비밀번호는 설정이 변경되지 않도록 보호합니다. 전체 프로세스 감시는 논스톱으로 실행됩니다. 내장된 진단 기능으로 문제를 조기에 발견합니다. 이 제어는 까다로운 무연 작업에 효과적입니다. 결과는 배치별로 일치합니다. 나쁜 관절에서 폐기물이 떨어집니다. 통화 중인 회선에서는 출력이 증가합니다. 사용자는 매일 이에 의존합니다. Pcb 납땜용 열풍 리플로우 오븐은 항상 정확한 상태를 유지합니다. 가상 테스트 계획과 같은 추가 기능은 안전합니다.
효율적인 난방 시스템
SMT 리플로우 오븐의 상단 모듈은 균일한 열을 위해 최상의 영역 간격을 설계합니다. 반복성은 여러 보드에서 강력하게 유지됩니다. 다양한 무연 공정을 잘 지원합니다. 열기 모터는 인버터를 사용하여 필요에 따라 속도를 설정합니다. 내부 부품과 외부 부품이 분리되어 있어 더욱 오래 사용할 수 있습니다. 밀봉된 본체에는 성능을 유지하기 위한 구멍이 거의 없습니다. 질소 설정은 입구 및 출구에서 재활용됩니다. 이렇게 하면 가스 사용과 산소 사용량이 줄어듭니다. 예열부터 냉각까지 모든 영역에 추가하면 질소를 얻습니다. 깨끗한 흐름을 위한 콘덴서 링크. IPC-7530 및 JEDEC 표준을 따릅니다. 운영 중 에너지 사용량이 감소합니다. 물개는 수년 후에도 데이터를 동일하게 유지합니다. 이는 Pcb 납땜용 열풍 리플로우 오븐을 매우 효율적으로 만듭니다. PCB 뜨겁거나 차가운 곳이 없는 열입니다.
SMT 리플로우 오븐의 폐쇄 루프는 속도를 정확히 ±2mm/min으로 제어합니다. PCB충돌이나 정지 없이 활공합니다. 센터 지지대와 이중 변속기가 견고함을 더해줍니다. 외부 수냉식 옵션으로 결과가 향상됩니다. 가스가 필요하지 않아 설치가 간편합니다. 퍼니스 커버는 안전 바가 있는 모터로 열립니다. 고급 수입 부품은 조용하고 오래 작동합니다. 유지 관리는 저렴하고 쉽습니다. 대부분의 서비스에는 도구가 필요하지 않습니다. 정기적인 관리에 대한 알림이 표시됩니다. 절약 설정은 전력을 절약합니다. 운송 보기 업데이트가 실시간으로 업데이트됩니다. 연장된 생산 시간을 처리합니다. 작은 보드부터 큰 보드까지 적합합니다. 라인 처리량이 증가합니다. 안정적인 설정으로 오류가 줄어듭니다. 이는 Pcb 납땜용 신뢰성 있는 열기 리플로우 오븐을 보장합니다. 이중 레일은 이동을 방지합니다.
| SMT 리플로우 오븐 사양
모델 | L8 | L10 |
차원 (L*W*H)mm | 5000x1300x1530 | 5800x1300x1530 |
무게 | 대략. 2100KG | 대략. 2315KG |
가열 구역 수 | 위8/아래8 | 위10/아래10 |
가열 영역의 길이 | 3110mm | 3892mm |
레일 폭 조정 | 수동 조정(옵션: 자동) | |
배기량 | 10M3/분*2 배기 | |
제어 시스템 | PLC+컴퓨터 | |
온도 조절 방법 | PID + SSR | |
전송 에이전트 | 체인 + 메쉬 | |
전기 공급 필요 | 5선 시스템 3P, N, PE 380VAC ± 5%, 50Hz. 요청 시 기타 전압 제공 | |
워밍업을 위한 전원 | 64KW | 80KW |
전력 소비 | 10KW | 12KW |
온난화 시간 | 약 25분 | |
온도 설정범위 | 실내 온도-- 300°C | |
컨베이어 높이 | 900+/-20mm | |
컨베이어 속도 범위 | 300~2000mm/마일 | |
고정레일측 | 전면고정 (옵션:후면고정) | |
냉각방식 | 강제 공기 모터 및 팬(표준) | |
| SMT 라인 장비 목록

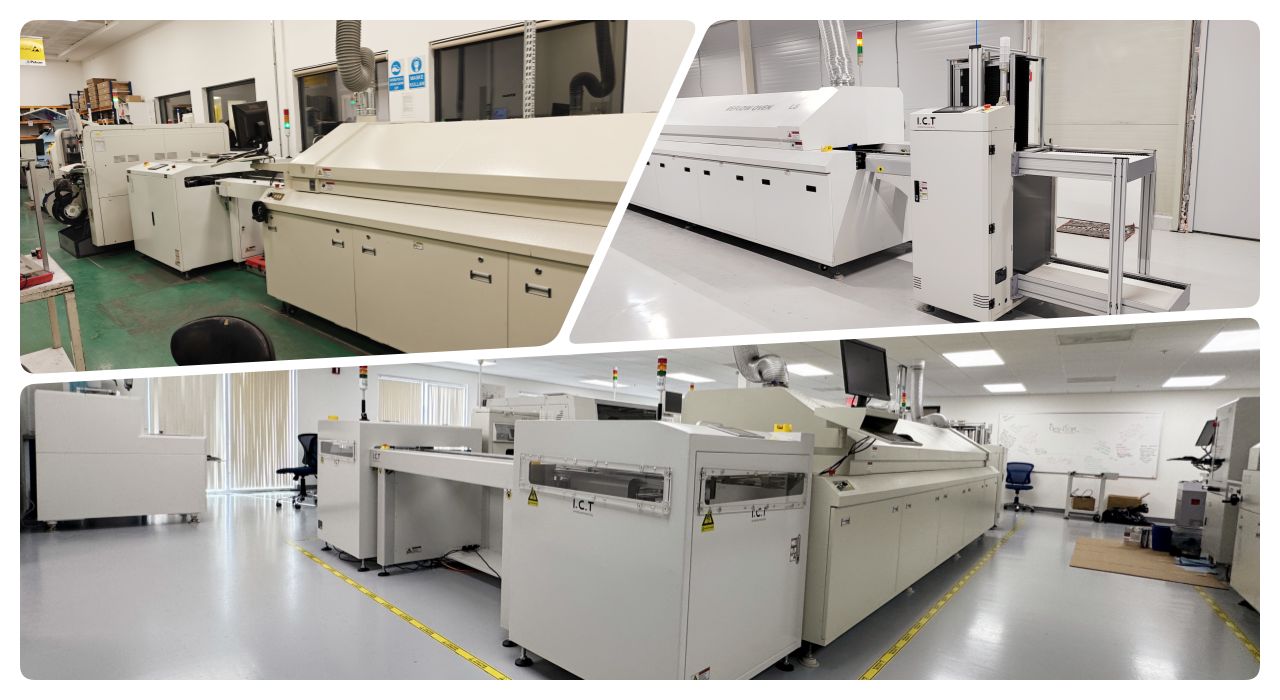

당사의 고품질 PCBA 생산 라인은 효율적이고 정밀한 PCB 조립을 위한 고급 장비를 갖추고 있습니다. 완전 자동화된 SMT 라인에는 로더, 정확한 솔더 페이스트 도포를 위한 자동 프린터, 정밀한 부품 배치를 위한 픽 앤 플레이스 기계, 안정적인 납땜을 위한 리플로우 오븐, 철저한 결함 검사를 위한 AOI 시스템이 포함됩니다. 이 고품질 PCBA 생산 라인은 원활한 작동, 높은 신뢰성, 저렴한 SMT 조립을 보장하여 다양한 업계 요구 사항을 충족합니다.
| 고객 성공 비디오
우즈베키스탄의 한 고객이 배송 전에 새로운 전체 SMT 라인을 보기 위해 우리 I.C.T 공장을 방문했습니다. 그들은 기술 및 빌드 측면에서 SMT 리플로우 오븐에 가까운 L10 모델을 확인했습니다. 이 설정에는 DECAN S1 픽 앤 플레이스, 5151 솔더 프린터, AOI AI-5146 검사기, NG/OK 로더, 벨트 컨베이어, 페이스트 믹서 및 냉장 보관 캐비닛이 포함되었습니다. 그들은 오븐 구역에서 납땜이 완벽하게 균일하다고 언급했습니다. 모든 기계는 정지 없이 원활하게 작동했습니다. 우리 전문가들이 자세한 현장 데모와 팁을 제공했습니다. 고객은 I.C.T 장비의 고성능과 신뢰성을 좋아했습니다. 이번 여행을 통해 그들의 선택을 확인하고 강력한 파트너십을 구축했습니다. Pcb 납땜용 열풍 리플로우 오븐은 일관된 품질 출력에 깊은 인상을 받았습니다.
| 전문 교육 및 지원
I.C.T는 처음부터 끝까지 SMT 리플로우 오븐을 완벽하게 지원합니다. 우리는 귀하의 현장에서 설치, 유지 및 교육을 처리합니다. 엔지니어는 전화나 원격을 통해 문의사항에 빠르게 답변합니다. 우리는 생산 변화에 맞춰 프로세스를 조정합니다. 기술이 발전하면 업그레이드가 이루어집니다. 예비 부품은 전 세계적으로 빠르게 배송됩니다. 글로벌 서비스 센터가 준비되어 있습니다. 이는 Pcb 납땜용 열풍 리플로우 오븐에 대한 모든 요구 사항을 충족합니다. 고객은 멈추거나 걱정할 필요가 없습니다. 교육을 통해 일상적인 달리기에 필요한 사용자 기술을 구축할 수 있습니다. 원격 도구는 온라인에서 대부분의 문제를 해결합니다. 현장 방문을 통해 복잡한 사건을 해결해 드립니다. 전체 문서와 비디오는 학습에 도움이 됩니다. 서비스 계획은 어떤 예산에도 적합합니다.
| 고객 칭찬
고객은 전문 지식을 바탕으로 몇 시간 만에 문제를 해결하는 엔지니어를 칭찬합니다. SMT 리플로우 오븐은 꾸준한 작업과 적은 고장으로 칭찬을 받습니다. 포장은 튼튼한 재질을 사용하여 어디든 안전하게 도착합니다. 이메일이나 전화에 대한 빠른 응답은 신뢰를 구축합니다. 설치 중 현장 지원을 통해 쉽게 시작할 수 있습니다. 장비 품질은 퇴색 없이 수년간 지속됩니다. Pcb 납땜용 열풍 리플로우 오븐은 매번 깨끗한 조인트로 승리합니다.
| 우리의 인증
당사의 SMT 리플로우 오븐은 안전 및 친환경 사용에 대한 CE, RoHS, ISO9001 승인을 받았습니다. 특허는 내부의 독특한 디자인을 보호합니다. CCC, UL 사양도 충족합니다. 엄격한 테스트를 통해 배송 전에 각 부품을 확인합니다. 이는 최고의 신뢰성을 보장합니다.
| I.C.T 및 우리 공장 소개
I.C.T는 12000m² 규모의 현대식 공장에서 R&D 및 생산을 담당하고 있습니다. 89명의 팀에는 20명의 숙련된 엔지니어가 포함됩니다. 2012년 창립 이후 성장 속도. 우리는 72개국에서 1600명 이상의 고객에게 서비스를 제공하고 있습니다. 모든 단계에서 엄격한 품질 검사가 실행됩니다. 완벽한 관리 시스템으로 최고의 결과물을 보장합니다. 이는 SMT 리플로우 오븐을 사용하여 완전한 SMT 라인을 지원합니다.
