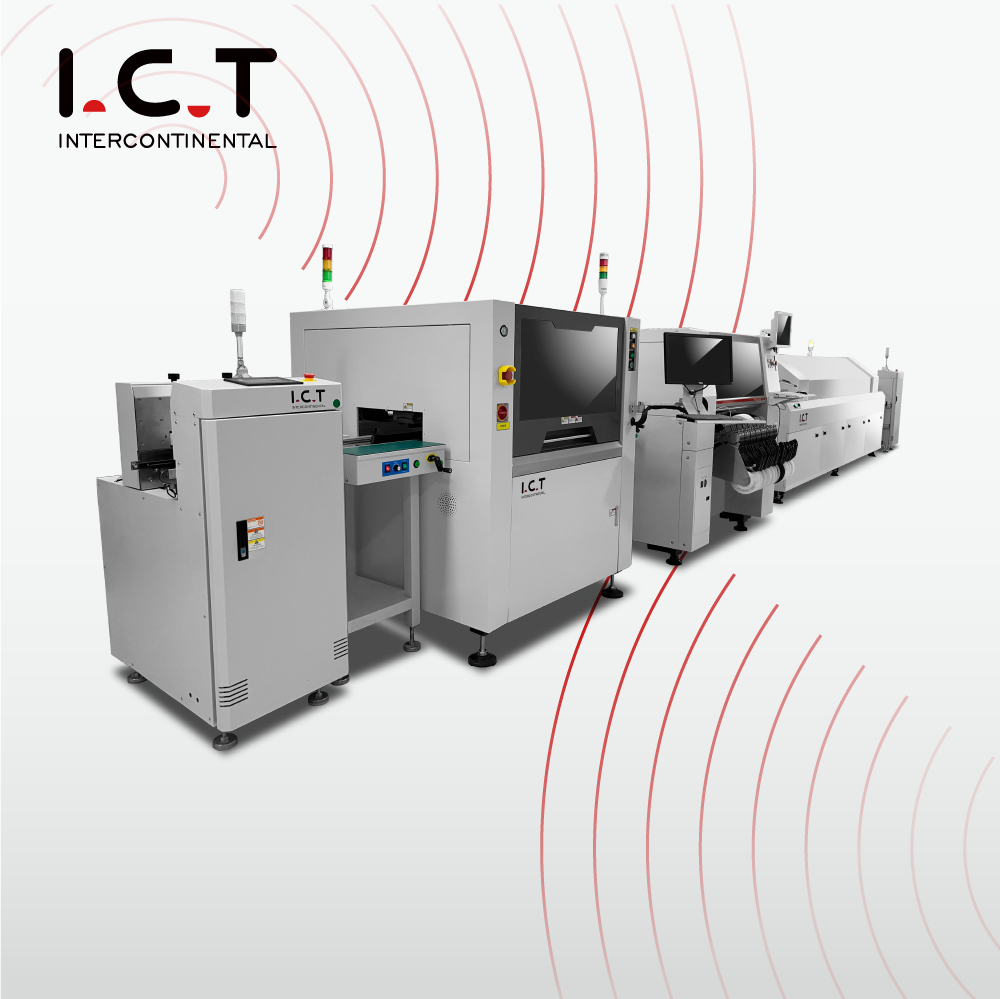

JUKI 다중 SMT LED 생산 라인, SMT PCB 조립 라인, 고속 LED 전구 생산 라인 판매.
1. JUKI 픽 앤 플레이스 머신
어드밴스 칩 슈터
빠르고 유연한 픽 앤 플레이스 기계
다기능 모듈형 칩 마운터
빠르고 유연한 배치 기계
| 모델 | JUKI RS-1R 픽 앤 플레이스 머신 | |||
| 컨베이어 사양 | 기준 | 150mm 컨베이어 연장, 업스트림 및 다운스트림 | 250mm 컨베이어 연장, 업스트림 및 다운스트림 | |
| 멧돼지 크기 | 최저한의 | 50*50mm | ||
| 버퍼 1개 | 650*370mm(단일 클램핑) | |||
| 950*370mm(이중 클램핑) | 1,100*370mm(더블 클램핑) | 1,200*370mm(이중 클램핑) | ||
| 버퍼 3개 | 360×370mm | 500*370mm | 600*370mm | |
| 구성요소 높이 | 25mm | |||
| 구성 요소 크기 | 0201*1 ~74mm /150*50mm | |||
| 배치 속도 | 최적 | 47,000CPH | ||
| IPC9850 | 31,000CPH | |||
| 배치 정확도 | ±35μm(Cpk≥1) | |||
| 피더 입력 | 최대 112*2 | |||
2. 솔더 페이스트 프린터
높은 위치 정확도, 반복 위치 정확도 ±0.01mm; 인쇄 정확도 0.025mm
접착제 인쇄 지원, 자동 제어로 생산 효율성, 품질 관리가 향상되고 생산 비용이 절감됩니다.
자동 PCB 교정, 스퀴지 압력 조절 가능, 자동 인쇄, 자동 스텐실 청소
| 모델 | I.C.T-4034 | I.C.T-5151 | I.C.T-6561 | I.C.T-1500(LED) |
| 프레임 크기(mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 | 470*370 ~ 1800*750 |
| PCB 사이즈(mm) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 | 80*50 ~ 1500*350 |
| 운송방향 | 왼쪽-오른쪽; 오른쪽-왼쪽; 왼쪽-왼쪽; 오른쪽-오른쪽 | |||
| 지원 시스템 | 마그네틱 핀/업다운 테이블 조정/지지 블록 | |||
| 클램핑 시스템 | 측면 클램핑, 진공 노즐, 자동화 개폐식 Z 압력 | |||
| 프린터 헤드 | 2개의 독립적인 전동 프린트 헤드 | |||
| 스퀴지 유형 | 스테인레스 스틸(표준), 플라스틱 | |||
| 청소 시스템 | 건식, 습식, 진공 | |||
| 점검 | 2D검사(표준) | |||
| 전원공급장치 | AC:220±10%,50/60HZ,3Kw | |||
| 제어 방법 | PC 제어 | |||
| 치수(mm) | 1220*1355*1500 | 1220*1530*1500 | 1330*1530*1500 | 2500*1220*1500 |
| 무게 | 대략: 1250kg | 대략: 1300kg | 대략: 1300kg | 대략: 1800kg |
| 모델 | I.C.T-5134 | I.C.T-6534 | I.C.T-1200(LED) |
| 프레임 크기(mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 |
| PCB 사이즈(mm) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 |
| 치수(mm) | 1220*1355*1500 | 1330*1530*1500 | 2200*1200*1500 |
| 무게 | 대략: 1250kg | 대략: 1300kg | 대략: 1500kg |
3. 리플로우 솔더링 오븐
고효율 플럭스 관리 시스템
높은 안정성의 질소 보호 시스템
고성능 냉각 시스템
| 모델 | L8 | L10 |
| 차원 (L*W*H)mm | 5000x1250x1490 | 5800x1250x1490 |
| 무게 | 대략. 1600KG | 대략. 1800KG |
| 가열 구역 수 | 위8/아래8 | 위10/아래10 |
| 가열 영역의 길이 | 3121mm | 3891mm |
| 레일 폭 조정 | M(옵션:A) | |
| 배기량 | 10M3/minx2 배기 | |
| 제어 시스템 | PLC+컴퓨터 | |
| 온도 조절 방법 | PID + SSR | |
| 전송 에이전트 | 체인 + 메쉬 | |
| 전기 공급 필요 | 3상,380V 50/60Hz | |
| 워밍업을 위한 전원 | 55KW | 64KW |
| 전력 소비 | 8KW | 12KW |
| 온난화 시간 | 약 25분 | |
| 온도 설정범위 | 실내 온도-- 300°C | |
| 컨베이어 키 | 900+/-20mm | |
| 컨베이어 속도 범위 | 300~2000mm/마일 | |
| 고정레일측 | 전면고정 (옵션:후면고정) | |
| 냉각방식 | 강제 공기 모터 및 팬(표준) | |
| 모델 | 거문고 622 | 거문고 622N | 라이라 732/ 733 | 라이라 732N/733N |
| 예열 구역의 수량 | 6 | 6 | 7 | 7 |
| 피크 존의 수량 | 2 | 2 | 3 | 3 |
| 최대. 납땜 온도 | 예열 구역 300 °C 및 피크존350 ℃ | |||
| 냉각 구역의 수량 | 2 | 2 | 2 | 3 |
| 메쉬 너비 | 표준 440mm(옵션 560 & 680mm) | |||
| 레일 폭 | 단일 레일: 50 - 460mm, 옵션: 요청 시 기타 폭 50 - 686mm. 듀오 레일 표준: 50 - 290mm*2 | |||
| Dimensions | 5150*1400*1500mm | 5150*1400*1500mm | 5850*1400*1500mm | 6250*1400*1500mm |
| 무게 | 2400kg | 2600kg | 2800kg | 3000kg |
