올바른 SMT 생산 라인 구성을 선택하는 것은 전자 제조업체가 내리는 가장 중요한 결정 중 하나입니다. 잘 어울리는 SMT 라인은 생산성을 향상하고 안정적인 품질을 보장하며 장기적인 성장을 지원할 수 있습니다. 반면, 구성이 일치하지 않으면 투자 낭비, 생산 병목 현상 또는 나중에 비용이 많이 드는 업그레이드로 이어지는 경우가 많습니다.
종종 과소평가되는 주요 요소 중 하나는 공장 규모입니다. 공장 규모가 다르면 생산 목표, 제약 조건, 위험 프로필도 매우 다릅니다. 이 가이드에서는 SMT 소규모, 중간, 대규모 공장의 생산 라인 구성을 어떻게 계획해야 하는지, 각 단계에서 고객이 집중해야 할 사항에 대해 설명합니다.
SMT 생산 라인은 '일률적으로 적용되는' 솔루션이 아닙니다. 최적의 구성은 현재 공장이 어떻게 운영되고 미래에 어떻게 성장할 계획인지에 따라 크게 달라집니다.
공장 규모는 다음에 영향을 미칩니다.
생산량 및 택트타임 요건
제품 다양성 및 전환 빈도
노동 가용성 및 기술 수준
예산 유연성 및 투자 수익 기대
이러한 차이점을 무시하면 활용도가 낮은 라인이 과도하게 구성되거나 향후 수요를 충족할 수 없는 저비용 라인이 되는 경우가 많습니다. 공장의 위치를 이해하는 것이 합리적인 SMT 라인 투자를 향한 첫 번째 단계입니다.

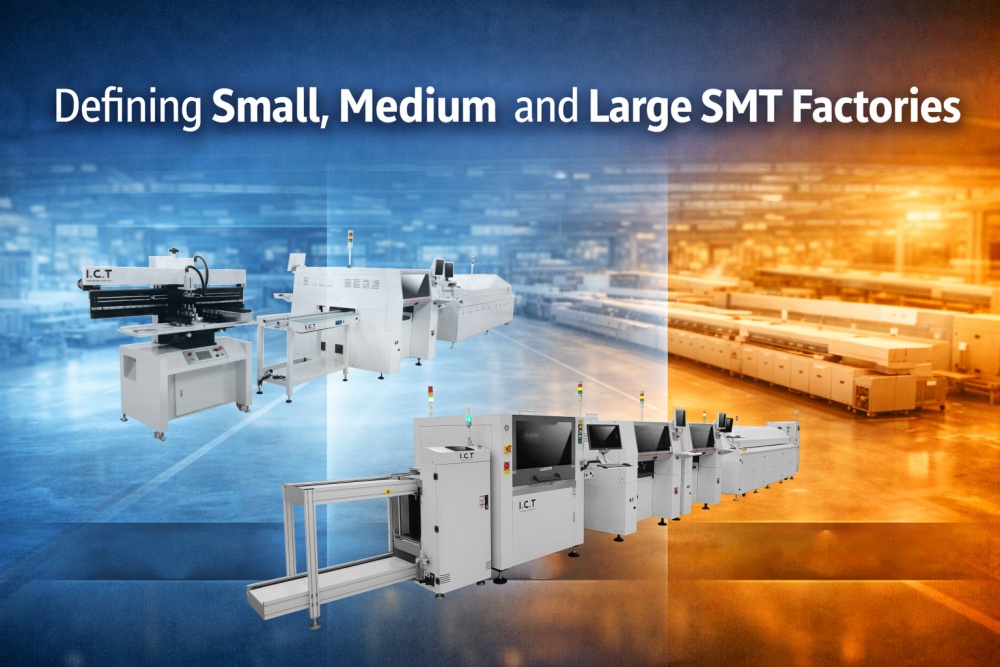

모호한 라벨을 사용하는 것보다 운영 지표를 사용하여 공장 규모를 정의하는 것이 더 실용적입니다.
소규모 공장
낮거나 중간 정도의 생산량
높은 제품 다양성, 작은 배치 크기
많은 경우 1교대 운영
제한된 엔지니어링 및 유지 관리 팀
중규모 공장
안정적이고 증가하는 생산 수요
정기적으로 변경되는 다양한 제품 모델
하루에 1~2교대 근무
전담 프로세스 및 품질 엔지니어
대규모 공장
대량, 연속 생산
제품 유형은 적지만 모델당 생산량은 많습니다.
다중 교대 또는 24/7 작동
강력한 자동화, 품질 및 IT 인프라
공장이 해당 카테고리를 명확하게 식별할 수 있게 되면 SMT 라인 구성 결정이 훨씬 더 논리적이고 비용 효율적이 됩니다.
이 규모의 공장에서는 점진적인 업그레이드를 위한 공간을 유지하면서 과잉 투자를 피하는 것이 핵심입니다.
소규모 공장은 일반적으로 다음과 같은 특징을 가지고 있습니다.
낮은 생산량 (예: 일일 생산량 500-1000PCBs)
제한된 예산
유연성과 제품 다양성에 대한 높은 수요
소규모 공장의 경우 SMT 구성은 다기능 장비에 중점을 두고 효율성과 비용 제어의 균형을 유지해야 합니다.
권장 장비:
Pick and Place Machine : 소규모 배치 생산에 적합한 약 10k-15k의 CPH(시간당 부품 수)를 제공하는 JUKI 2030 또는 Panasonic NPM-W2 와 같은 중급 모델을 선택하십시오 .
리플로우 오븐 : LED 및 소비자 가전 부품에 대한 일반적인 납땜 공정을 처리할 수 있는 Heller 1707EX, I.C.T-Lyra622 와 같은 8존 리플로우 오븐을 선택하십시오 .
자동 광학 검사(AOI) : Fuji NXT AOI, I.C.T-V8은 예산을 초과하지 않고도 검사에 대해 적절한 정확도를 제공하는 비용 효율적인 선택입니다.
스크린 프린터 : DEK Horizon 03iX, I.C.T-4034는 정밀한 스퀴지 압력 제어 및 자동 청소 기능을 제공하므로 소규모 설정에 탁월한 선택입니다.
구성 제안:
자동화: 자동 피더 전환 기계를 추가하여 생산 속도를 높이고 수동 노동을 줄입니다.
직원 교육: 최소 2명의 작업자가 기계 작동 및 기본 유지 관리 교육을 받았는지 확인하십시오.
레이아웃 최적화: 자재 취급 및 비축 공간을 최소화하려면 U자형 레이아웃을 고려하십시오.
중간 규모 공장은 일반적으로 하루에 1000~5000PCB을 생산하며 추가 투자를 지원할 수 있는 보다 유연한 예산으로 자동화에 대한 탄탄한 기반을 갖추고 있는 경우가 많습니다.
권장 장비:
픽 앤 플레이스 머신 : 중간 및 고밀도 PCB 생산에 적합한 20k-30k의 CPH를 제공하는 JUKI RS-1R 또는 Samsung SM471 과 같은 모델을 선택하십시오.
리플로우 오븐 : 복잡한 납땜 공정(예: 질소 리플로우 납땜)을 위한 정확한 온도 제어 시스템을 제공하는 Heller 1913EX 또는 I.C.T-L10 과 같은 10개 구역 리플로우 오븐을 선택하십시오.
자동 광학 검사(AOI) : 보다 높은 품질의 제어를 위해서는 상세한 검사 기능을 제공하는 고영제니스 3DAOI 시스템을 고려해보세요.
솔더 페이스트 검사(SPI) : 고영 또는 I.C.T-S400 SPI 시스템은 프린팅 공정 중 솔더 페이스트 두께와 일관성을 실시간으로 모니터링할 수 있습니다.
구성 제안:
자동화 향상 : 자동 자재 처리 시스템을 통합하여 수동 개입을 줄입니다.
생산 라인 레이아웃 : 선형 레이아웃은 원활한 자재 흐름과 최소한의 시간 낭비를 보장합니다.
품질 관리 : 모든 생산 단계에서 고품질 표준이 유지되도록 SPI+AOI 연속 검사 시스템을 추가합니다.
대규모 공장은 일반적으로 하루에 5000PCB를 초과하는 매우 높은 생산량을 보유하고 있으며 보다 광범위한 장비에 투자할 여력이 있습니다. 이들 공장은 일반적으로 여러 생산 라인을 포함하는 최대 자동화 및 고용량을 목표로 합니다.
권장 장비:
Pick and Place Machine : CPH가 40k 이상인 JUKI RS-7R 또는 Fuji NXT III과 같은 고급 모델은 대규모, 대량 생산에 적합합니다.
리플로우 오븐 : 다양한 납땜 공정과 고밀도 보드를 수용할 수 있는 I.C.T-L12 또는 Heller 1917EX 와 같은 12존 리플로우 오븐을 선택하세요 .
자동 광학 검사(AOI) : Koh Young Zenith 또는 I.C.T- 5146 3D AOI는 고급 3D 검사 기능을 제공하여 대규모 공장에 이상적입니다.
스크린 프린터 : DEK Horizon 03iX, I.C.T-5151 과 같은 고정밀 프린터는 대량 생산에 적합하며 일관된 솔더 페이스트 도포를 보장합니다.
구성 제안:
완전 자동화: 자동화된 피더 전환 및 로봇 자재 처리 시스템을 포함하여 전체 생산 라인이 자동화되도록 보장합니다.
공정 최적화: 다양한 제품 유형에 맞게 리플로우 오븐 온도 프로필과 픽 앤 플레이스 프로그램을 맞춤화하여 생산 유연성을 보장합니다.
데이터 피드백: 실시간 모니터링 시스템을 설치하여 장비 성능을 추적하고 잠재적인 오류를 예측합니다.
많은 SMT 라인 프로젝트는 피할 수 있는 실수로 인해 예상한 결과를 제공하지 못합니다. 가장 일반적인 것들은 다음과 같습니다:
실제 필요보다는 최대 사양만을 기준으로 장비 선택
단기 생산 증가를 과대평가
전환 시간 및 운영 복잡성 무시
프로세스 지원 및 교육의 중요성을 과소평가
이러한 실수는 종종 SMT 라인 구성을 생산 시스템 설계 작업 대신 쇼핑 목록으로 처리하는 데서 발생합니다.
작은 공장이라도 미래의 성장을 생각합니다. 핵심은 모든 것을 미리 구매하는 것이 아니라 확장을 염두에 두고 라인을 계획하는 것입니다.
실용적인 확장 전략에는 다음이 포함됩니다.
추가 장비를 위한 배치 공간 확보
모듈식 업그레이드 경로가 있는 기계 선택
미래 자동화를 위한 인터페이스 표준화
잘 계획된 SMT 라인을 통해 공장은 기존 투자를 폐기하지 않고 단계적으로 생산량을 확장할 수 있습니다. 이 접근 방식은 위험을 줄이고 자본 지출을 실제 비즈니스 성장에 맞춰 유지합니다.
제품 다양성 무시: 많은 제조업체는 한 가지 제품 유형의 생산에만 집중하고 생산될 제품의 다양성을 간과합니다. 다양한 유형의 전자 제품(예: LED, 자동차 전자 제품, 의료 전자 제품)에는 장비 요구 사항이 다릅니다. 생산 라인은 실제 제품 믹스에 따라 구성되어야 합니다.
단일 장비 브랜드에 대한 과도한 의존: 브랜드도 중요하지만 장비 호환성에 초점을 맞추는 것이 더 중요합니다. 다중 브랜드 조합은 다양한 요구에 맞는 보다 유연한 솔루션을 제공할 수 있습니다.
과잉 자동화: 모든 프로세스를 완전히 자동화할 필요는 없습니다. 일부 단계(예: 조립, 검사)는 인간-기계 협업의 이점을 누리며 비용을 절감하면서 효율성을 높일 수 있습니다.
SMT 생산 라인을 선택할 때는 장비 사양뿐만 아니라 공장의 실제 규모, 생산 흐름, 제품 유형 및 자동화 요구 사항을 고려하는 것이 중요합니다. 소규모, 중간, 대규모 공장은 모두 생산 라인 구성 시 우선순위가 다릅니다. 잘 맞춤화된 설정은 생산 효율성과 제품 품질을 극대화할 수 있습니다.
전문적인 SMT 솔루션 제공업체는 장비 추천으로 시작하지 않습니다. 대신 생산 목표, 제약 조건 및 성장 계획을 이해하는 것부터 시작합니다. 이러한 접근 방식은 시간이 지나도 실용적이고 확장 가능하며 지속 가능한 솔루션으로 이어집니다.
SMT 생산 라인 구성에 대해 여전히 확신이 없거나 장비 설정을 맞춤화하고 싶다면 언제든지 I.C.T에 문의하세요. 우리는 생산 라인의 모든 측면이 원활하고 효율적으로 운영되도록 보장하는 포괄적인 맞춤형 솔루션을 제공합니다.
