LED 조명 제조를 위한 SMT 생산 라인을 선택하는 것은 단순한 장비 구매가 아닙니다. 이는 제품 신뢰성, 조명 일관성 및 운영 비용에 직접적인 영향을 미치는 장기적인 제조 결정입니다.
많은 LED 제조업체는 처음에 LED PCB 조립이 상대적으로 낮은 구성 요소 다양성으로 인해 가전 제품보다 간단하다고 가정합니다. 실제로 LED 조명은 길고 얇은 PCB 보드, 엄격한 열 요구 사항, 납땜 일관성에 대한 민감도, 장기적인 안정성에 대한 높은 기대 등 고유한 문제를 야기합니다. 잘못 구성된 SMT 라인은 초기 생산에서는 허용 가능하게 실행될 수 있지만 점차적으로 색상 편차, 조기 광 감퇴 또는 몇 달 간의 작동 후 재작업 비율 증가로 이어질 수 있습니다.
이 기사에서는 헤드라인 속도보다는 안정성, 일관성, 확장성 및 비용 제어에 중점을 두고 LED 조명 제조에 적합한 SMT 생산 라인을 선택하기 위한 실용적이고 엔지니어링 중심의 가이드를 제공합니다.
장기적인 성장을 계획하는 제조업체의 경우 올바른 LED SMT 생산 라인 구성을 선택하는 것은 현재 출력 목표뿐만 아니라 안정적인 품질, 일관된 성능 및 향후 제품 업그레이드를 위한 확장성을 보장하는 것과도 관련이 있습니다.

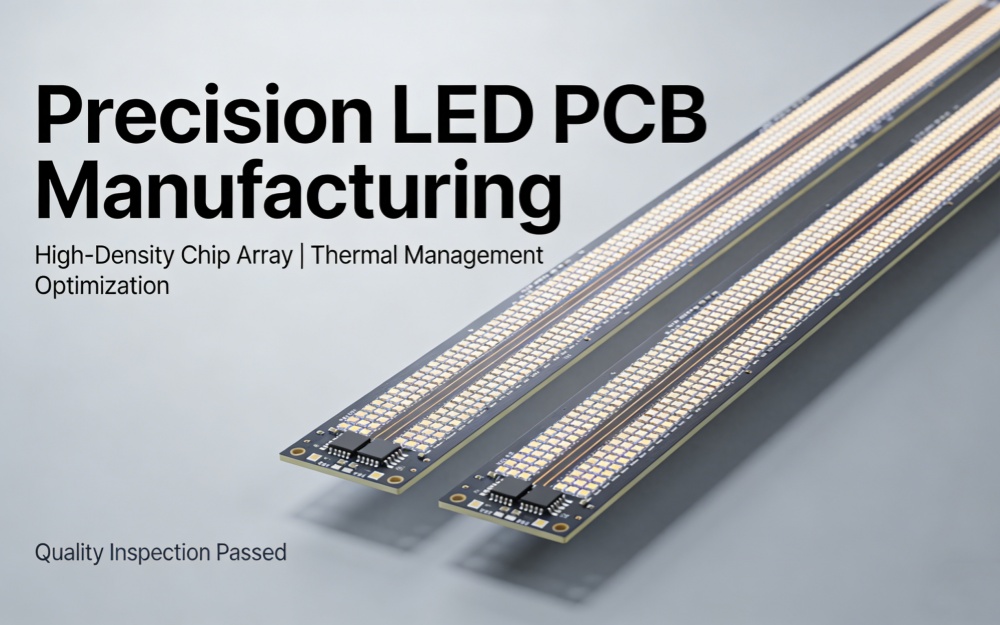

스마트폰이나 소형 가전제품과 달리 LED 조명 제품은 길고 좁으며 상대적으로 얇은 PCB를 사용하는 경우가 많습니다. 선형 조명, 패널 조명 및 실외 조명기구는 일반적으로 표준 PCB 길이를 초과하며 열 처리 중에 휘어지기 쉽습니다.
이러한 특성으로 인해 다음에 대한 요구 사항이 더 높아집니다.
인쇄 및 배치 중 보드 지원
컨베이어 너비 및 운송 안정성
리플로우 솔더링 중 열 균일성
이러한 요소를 무시하면 초기 검사 중에 감지하기 어려운 납땜 접합 응력, 고르지 못한 가열 및 점진적인 신뢰성 문제가 발생할 수 있습니다.

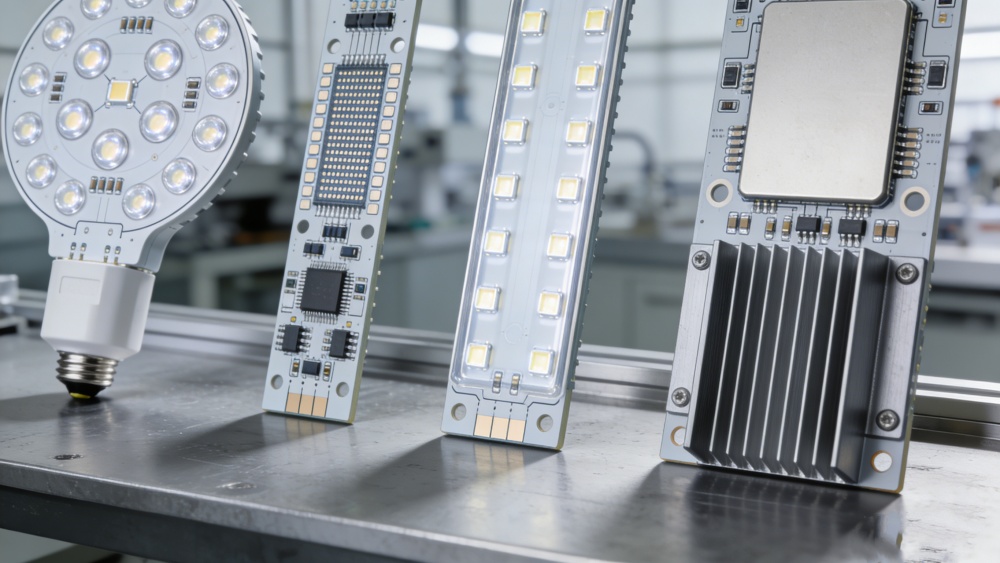

LED 조명 PCB은 일반적으로 다음으로 구성됩니다.
대량의 LED 칩
반복적인 패턴의 저항기와 커패시터
스마트폰이나 웨어러블에 비해 패키지 다양성이 제한됨
레이아웃은 단순해 보이지만 수천 또는 수백만 개의 동일한 구성 요소에 걸쳐 배치 및 납땜 일관성을 유지하는 것이 과제입니다. 솔더 양이나 배치 압력의 사소한 변화로 인해 완제품 전반에 걸쳐 눈에 띄는 밝기 불일치가 누적될 수 있습니다.
LED 제조에서는 극단적인 배치 속도보다 반복성과 공정 제어가 더 중요합니다.
LED 성능은 솔더 접합 품질 및 열 동작과 직접적으로 연관되어 있습니다. 잘못된 납땜으로 인해 다음이 발생할 수 있습니다.
접합 온도 증가
더 빠른 루멘 감가 상각
시간에 따른 색상 변화
수명이 짧은 소비자 제품과 달리 LED 조명은 수년간 안정적으로 작동할 것으로 예상됩니다. SMT 라인 구성 중 내린 결정은 생산이 시작된 후에도 오랫동안 현장 성능에 직접적인 영향을 미칩니다.
실제로 LED 조명 제조를 위한 SMT 솔루션은 일률적인 접근 방식을 사용하는 대신 제품 구조, PCB 크기 및 열 요구 사항에 맞게 조정되어야 합니다.
LED 전구 및 튜브는 일반적으로 중간 크기의 PCB 대용량 제품입니다. 주요 SMT 우선순위는 다음과 같습니다.
일관된 솔더량을 위한 안정적인 프린팅
적당한 속도로 안정적인 배치
최대 처리량보다는 균일한 가열에 초점을 맞춘 리플로우 공정
이러한 애플리케이션의 경우 가동 시간과 수율을 강조하는 균형 잡힌 SMT 라인은 초고속 구성보다 더 나은 ROI를 제공하는 경우가 많습니다.
패널 조명과 선형 조명기구는 보드 길이와 기계적 응력으로 인해 추가적인 복잡성을 야기합니다. 이러한 제품의 SMT 라인은 다음을 강조해야 합니다.
인쇄 및 배치 중 향상된 PCB 지원
컨베이어는 롱보드 처리용으로 설계되었습니다.
넓고 긴 PCB에 걸쳐 검증된 온도 균일성을 갖춘 리플로우 오븐
부적절한 취급 또는 고르지 못한 가열은 장기간 작동 후에만 나타나는 미묘한 납땜 접합 피로를 유발할 수 있습니다.
고전력 및 실외LED 제품은 최고의 납땜 신뢰성을 요구합니다. 이러한 애플리케이션에는 다음이 필요한 경우가 많습니다.
엄격한 열 프로필 제어
선택적 질소 리플로우 환경
장기적인 내구성을 보장하는 보수적인 공정 마진
이러한 경우 열 안정성과 프로세스 제어에 미리 투자하면 나중에 보증 및 유지 관리 비용이 크게 절감됩니다.
솔더 페이스트 인쇄는 LED SMT 품질의 시작점입니다. 일반적인 과제는 다음과 같습니다.
대형 LED 패드의 고르지 않은 납땜 양
긴 보드에서 페이스트가 슬럼프되거나 방출이 부족함
일관되지 않은 보드 지원으로 인한 변형
사소한 솔더 볼륨 편차라도 LED 기울어짐, 열 방출 부족 또는 장기적인 신뢰성 문제로 이어질 수 있습니다.
LED 제조를 위한 솔더 페이스트 프린터를 선택할 때 다음 사항에 우선순위를 두어야 합니다.
안정적인 프레임과 반복 가능한 정렬
긴 PCB에 대한 효과적인 밑면 보드 지원
전체 인쇄 영역에 걸쳐 일관된 스퀴지 압력
속도가 제한 요소인 경우는 거의 없습니다. 약간 느리지만 더 안정적인 프린터는 LED 생산에서 우수한 장기적 결과를 제공하는 경우가 많습니다.
LED PCB에 대한 안정적이고 반복 가능한 솔더 페이스트 인쇄 프로세스는 특히 긴 보드와 대형 LED 패드의 경우 빠른 인쇄 속도보다 더 가치 있는 경우가 많습니다.
솔더 페이스트 검사(SPI)는 모든 LED 공장에서 필수는 아니지만 다음과 같은 경우 그 가치가 점점 더 높아지고 있습니다.
중대량 생산
고전력 또는 수출 등급 LED 제품 제조
납땜 관련 결함이나 밝기 불일치로 인한 어려움
SPI은 배치 전에 솔더 볼륨 변화를 조기에 감지하고 리플로우하여 문제를 증폭시킵니다.
LED 구성요소는 기계적 응력에 민감합니다. 과도한 배치 힘은 AOI 동안 눈에 띄는 결함 없이 칩 내부를 손상시킬 수 있습니다.
주요 고려 사항은 다음과 같습니다.
조정 가능한 배치 힘 제어
안정적인 노즐 정렬
오랜 생산 기간 동안 일관된 배치 동작
LED SMT의 경우 부드럽고 반복 가능한 배치가 최대 배치 속도보다 중요한 경우가 많습니다.
높은 CPH 수치가 매력적으로 보일 수 있지만 LED 제조업은 다음을 통해 더 많은 이점을 얻습니다.
시간이 지나도 안정적인 배치 정확도
긴 생산 교대 동안 최소한의 드리프트
최대 출력보다는 낮은 불량률
약간 느리지만 지속적으로 작동하는 기계는 재작업 감소로 인해 더 높은 유효 생산성을 제공하는 경우가 많습니다.

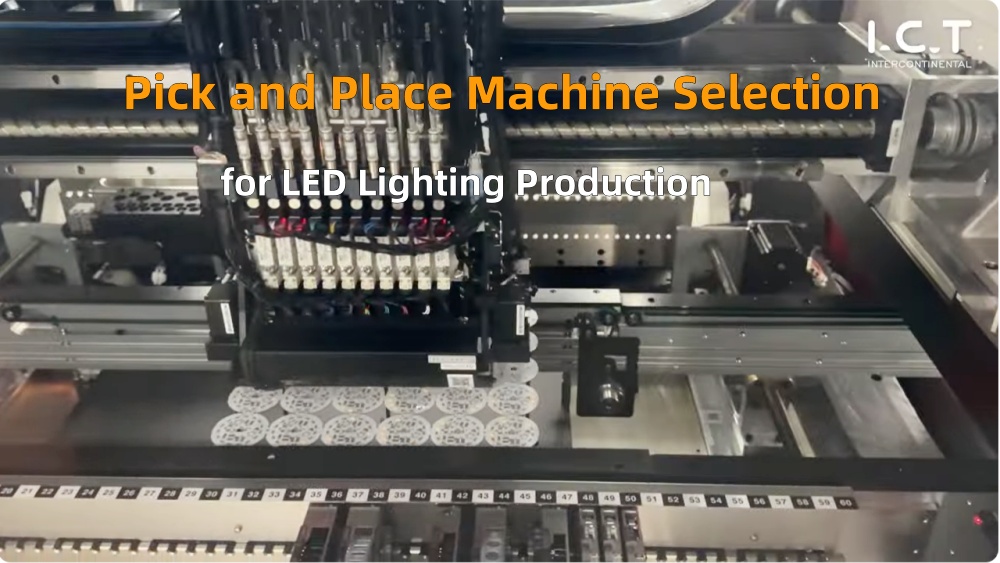

LED 조립을 위한 SMT 픽 앤 플레이스 기계를 평가할 때 장기적인 배치 안정성과 힘 제어가 헤드라인 CPH 수치보다 더 중요한 경우가 많습니다.
많은 LED 보드는 LED 칩을 표준 저항기, 커패시터 또는 커넥터와 결합합니다. 픽 앤 플레이스 시스템은 다음을 충족해야 합니다.
혼합된 구성 요소 크기를 원활하게 처리
다양한 제품 변형에 대한 빠른 프로그램 변경 지원
빈번한 재보정 없이 정확성 유지
LED 제품 라인이 다양해짐에 따라 유연성이 점점 더 중요해지고 있습니다.
LED 조명에 적합한 리플로우 솔더링 솔루션을 선택하는 것은 솔더 조인트 무결성, 열 일관성 및 장기적인 LED 성능에 결정적인 역할을 합니다.

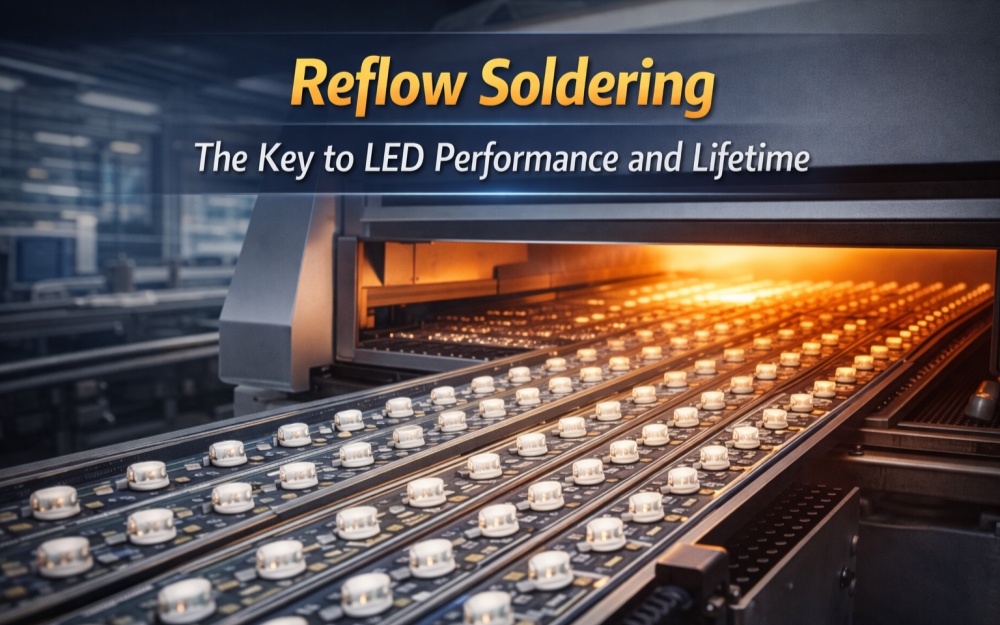

리플로우 솔더링은 LED 신뢰성을 위한 가장 중요한 프로세스입니다. 일반적인 과제는 다음과 같습니다.
긴 PCB 동안 고르지 않은 가열
일관되지 않은 흡수 및 최고 온도
납땜 피로로 이어지는 과도한 열 응력
일관된 조명 출력과 긴 서비스 수명을 위해서는 안정적이고 반복 가능한 열 프로필이 필수적입니다.
질소 리플로우는 특정 LED 애플리케이션에 이점을 제공할 수 있습니다.
산화 감소
솔더 습윤 개선
보다 일관된 관절 형성
그러나 이는 또한 운영 비용을 증가시킵니다. 많은 표준 LED 제품의 경우 잘 제어된 공기 리플로우 프로세스로 충분합니다. 질소는 일반적으로 고전력 또는 프리미엄급 LED 제조에 적합합니다.
긴 LED 보드의 경우 리플로우 오븐 설계가 중요합니다. 주요 요소는 다음과 같습니다.
적절한 가열 영역 길이
안정적인 공기 흐름 설계
보드 폭과 길이 전반에 걸쳐 입증된 온도 균일성
단기 테스트 결과는 수용 가능한 것처럼 보일 수 있지만 장기적인 일관성이 실제 제조 성공을 결정합니다.
LED SMT 결함은 밀도가 높은 가전제품의 결함과 다릅니다. 일반적인 문제는 다음과 같습니다.
LED 정렬 불량 또는 기울어짐
불충분하거나 과도한 납땜
극성 오류
누락된 구성 요소
검사 전략은 일반적인 고밀도 PCB 요구 사항이 아닌 이러한 결함 유형에 맞게 조정되어야 합니다.

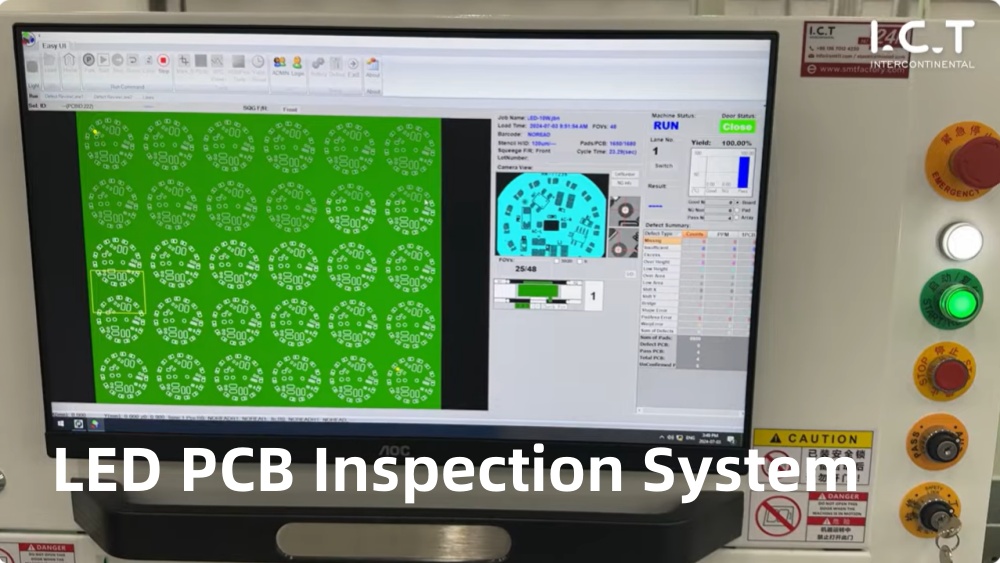

자동 광학 검사(AOI)는 LED SMT 라인에서 널리 사용됩니다. 효과적인 AOI 설정은 다음에 중점을 둡니다.
LED 위치 정확도
미세 결함 감지보다는 솔더 조인트 형태
불필요한 복잡성 없이 높은 검사 속도
지나치게 복잡한 AOI 프로그래밍은 종종 수율을 향상시키지 않으면서 비용을 추가합니다.
LED PCB 어셈블리에 대한 적절한 AOI 검사는 지나치게 복잡한 결함 분류보다는 정렬, 극성 및 납땜 외관에 초점을 맞춰야 합니다.
모든 LED 공장이 첫날부터 완전한 SPI 및 AOI 적용 범위를 필요로 하는 것은 아닙니다. 실용적인 접근 방식은 다음과 같습니다.
배치 및 극성 제어를 위해 AOI으로 시작하세요.
볼륨 또는 품질 요구 사항이 증가함에 따라 SPI 도입
생산 규모와 고객 기대에 맞춰 검사 투자도 늘어날 것이다.
많은 LED 제조업체는 단일 SMT 라인으로 시작합니다. 핵심은 초기 구성이 다음과 같은지 확인하는 것입니다.
향후 확장을 제한하지 않음
추가 장비를 원활하게 통합할 수 있습니다.
조기 노후화 방지
모듈식 계획은 위험을 줄이고 자본 투자를 보호합니다.
LED SMT 라인에서 특정 장비는 더 높은 초기 사양의 이점을 얻습니다.
안정적인 열 성능을 갖춘 리플로우 오븐
기계적 안정성이 강한 프린터
긴 보드를 처리할 수 있는 이송 시스템
검사 깊이나 배치 속도와 같은 기타 요소는 나중에 업그레이드할 수 있는 경우가 많습니다.
장비를 과도하게 지정하는 것은 투자를 적게 하는 것만큼이나 문제가 될 수 있습니다. 일반적인 실수는 다음과 같습니다.
단순한 LED 레이아웃에 과도한 속도 구매
실제 필요 이상의 검사에 투자
조정 없이 스마트폰 SMT 구성 복사
균형 잡힌 계획은 전체 제품 수명주기 동안 최적의 비용 대비 성능을 보장합니다.
일부 반복되는 오류는 다음과 같습니다.
안정성보다 속도 우선
열 일관성의 영향을 과소평가
긴 PCB 처리 문제 무시
LED SMT를 가전제품 조립과 동일하게 취급
이러한 실수를 조기에 방지하면 나중에 상당한 비용과 운영 스트레스를 줄일 수 있습니다.
장기적인 안정성을 추구하는 제조업체의 경우 LED 조명용 전체 SMT 생산 라인은 개별 기계 모음이 아닌 통합 시스템으로 설계되어야 합니다.
LED 조명 제조에 적합한 SMT 생산 라인을 선택하려면 사고방식의 변화가 필요합니다. 성공은 최대 속도나 최저 초기 비용이 아니라 장기적인 일관성, 안정성 및 확장성에 의해 정의됩니다.
잘 설계된 LED SMT 라인은 다음을 제공합니다.
안정적인 납땜 품질
일관된 조명 성능
재작업 및 보증 위험 감소
지속 가능한 제조 성장
헤드라인 사양보다는 실제 프로세스 요구 사항에 초점을 맞춤으로써 LED 제조업체는 현재 요구 사항과 향후 확장을 모두 지원하는 SMT 생산 라인을 자신있게 구축할 수 있습니다.
