현대 제조에서 대부분의 품질 문제는 부품 배치나 리플로우에서 발생하지 않습니다. 이는 훨씬 더 일찍, 즉 솔더 페이스트 프린팅 단계에서 시작됩니다. 솔더 페이스트 검사 결함은 다운스트림 프로세스가 여전히 안정적으로 보이는 경우에도 SMT 프로세스가 통제 범위를 벗어나고 있다는 첫 번째 가시적 신호인 경우가 많습니다.
솔더 페이스트 검사(SPI)는 최초의 완전 정량적 품질 게이트이기 때문에 보드에 값이 이미 추가된 후 결함을 감지하는 AOI 또는 기능 테스트와 달리 SPI는 구성 요소를 배치하기 전에 조립 프로세스의 기초가 올바른지 여부를 평가합니다. 솔더 페이스트 검사 결함이 무시되거나 잘못 해석될 때 제조업체는 삭제 표시, 솔더 조인트 부족, 솔더 브리징 및 보이드와 같은 연속적인 다운스트림 문제를 경험하는 경우가 많습니다. SMT 라인 에서 독특한 역할을 합니다 .
고신뢰성 전자제품 제조에서 SPI는 더 이상 단순한 검사 단계로 취급되지 않습니다. 자동차, 산업 및 EMS 제조업체는 AOI 또는 기능 테스트에서 실패를 기다리는 대신 솔더 페이스트 검사 결함을 수율 성능의 주요 지표로 점점 더 많이 사용하고 있습니다. 이러한 변화는 데이터 중심 SMT 프로세스 제어를 향한 광범위한 움직임을 반영합니다.
솔더 페이스트 검사 결함이 발생하는 이유와 이것이 왜 그렇게 중요한지를 완전히 이해하려면 먼저 솔더 페이스트 검사 기계가 최신 생산 라인에서 어떻게 작동하는지 이해하는 것이 중요합니다.SMT SPI 원리, 측정 논리 및 시스템 통합에 대한 명확한 이해는 많은 결함이 공정 후반이 아닌 인쇄 단계에서 발생하는 이유를 설명하는 데 도움이 됩니다.
이 기사는 SMT에서 가장 일반적인 솔더 페이스트 검사 결함에 초점을 맞추고 근본 원인을 설명하며 가장 중요하게는 실제 생산 환경에서 이를 수정할 수 있는 실용적인 방법을 제공합니다.
솔더 페이스트 검사 결함은 PCB 패드에 부적절한 솔더 페이스트 증착을 나타내는 SPI 측정 중에 감지된 편차를 나타냅니다. 이러한 편차는 명백한 인쇄 오류에만 국한되지 않습니다. 실제로 많은 SPI 결함이 허용 한계 내에 속하지만 여전히 장기 수율과 신뢰성에 심각한 위험을 초래합니다.

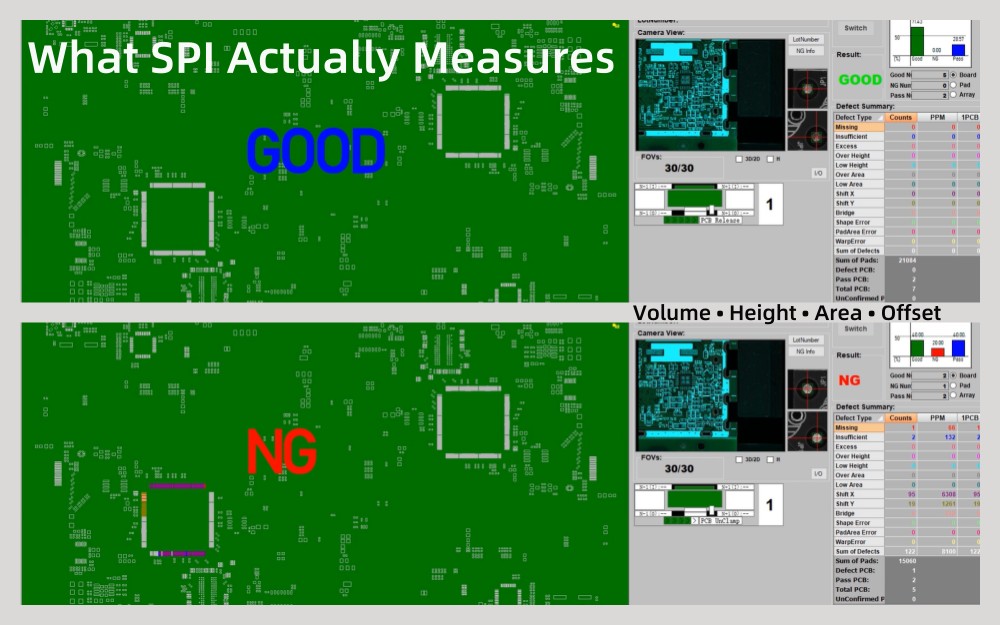

일반적인 SPI 매개변수에는 솔더 페이스트 볼륨, 높이, 면적, 오프셋 및 모양 일관성이 포함됩니다. 이러한 매개변수 중 하나라도 예상 기준에서 벗어나거나 여러 보드에서 비정상적인 변화가 나타나면 결함이 표시될 수 있습니다. 중요한 것은 SPI 결함을 단순한 합격 또는 불합격 결과가 아닌 프로세스 지표로 보아야 한다는 것입니다.
예를 들어, 생산 실행 전반에 걸쳐 페이스트 양이 점진적으로 감소하더라도 즉시 NG 경보가 발생하지 않을 수 있습니다. 그러나 이는 종종 스텐실 막힘, 솔더 페이스트 성능 저하 또는 불안정한 인쇄 매개변수를 나타냅니다. 효과적인 결함 제어를 위해서는 SPI을 통계 및 추세 기반 도구로 처리하는 것이 필수적입니다.
솔더 페이스트 프린팅 프로세스는 각 조인트에 사용 가능한 솔더의 양과 형상을 결정합니다. 부품을 배치하고 리플로우한 후에는 재작업 없이는 누락된 납땜을 추가하거나 과도한 납땜을 제거하는 것이 불가능해집니다.
결과적으로 SPI 결함은 수율 손실을 나타내는 가장 초기의 가장 정확한 지표 중 하나입니다. 솔더 페이스트가 부족하면 조인트가 약해지거나 열리게 되고, 페이스트가 너무 많으면 브리징 위험이 증가하며, 페이스트 정렬 불량으로 인해 비습식 또는 헤드인필로우 결함이 발생합니다. 특히 미세 피치 및 BGA 패키지에서 더욱 그렇습니다.
품질과 비용 측면 모두에서 SPI 단계에서 문제를 수정하는 것이 리플로우 후 결함을 수정하는 것보다 훨씬 효율적입니다. 단일 SPI 기반 조정으로 수십 개의 다운스트림 결함을 방지할 수 있습니다.

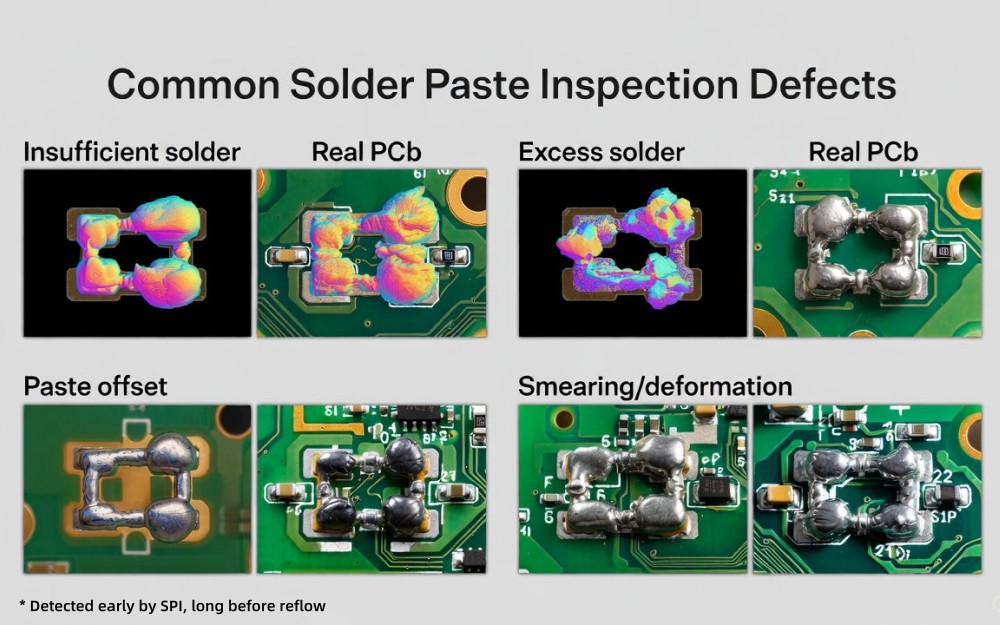

이 섹션에서는 가장 자주 발생하는 솔더 페이스트 검사 결함을 간략히 설명하고, SPI 데이터에 나타나는 방식, 발생 이유, 발생하는 위험에 중점을 둡니다.
불충분한 솔더 페이스트는 가장 일반적이고 가장 심각한 SPI 결함 중 하나입니다. SPI 시스템에서는 일반적으로 낮은 볼륨, 높이 감소 또는 불완전한 조리개 채우기로 나타납니다.
일반적인 근본 원인으로는 부적절한 스텐실 두께, 구멍이 막히거나 마모됨, 스퀴지 압력 부족, 솔더 페이스트 활성 저하 등이 있습니다. 낮은 습도나 부적절한 페이스트 보관 조건과 같은 환경 요인은 문제를 더욱 악화시킬 수 있습니다.
SPI 관점에서 보면 페이스트 부족은 무작위 실패라기보다는 일관된 하향 추세로 나타나는 경우가 많습니다. 수정하지 않고 방치하면 개방형 조인트, 약한 납땜 연결 및 기능 테스트 실패로 직접 이어집니다.
과도한 솔더 페이스트는 부족한 페이스트보다 덜 위험해 보일 수 있지만 종종 더 심각한 결함을 초래합니다. SPI 증가된 부피 및 높이 측정을 통해 과도한 페이스트를 식별하며 때로는 왜곡된 페이스트 모양이 동반됩니다.
과도한 솔더 페이스트는 일반적으로 대형 스텐실 구멍, 과도한 스퀴지 압력 또는 페이스트 슬럼프로 인해 발생합니다. 고밀도 설계에서는 약간의 부피 초과라도 리플로우 중 솔더 브리징 위험을 크게 증가시킬 수 있습니다.
SPI 데이터를 통해 엔지니어는 조리개 설계로 인한 국지적 초과와 인쇄 매개변수로 인한 시스템적 초과를 구별할 수 있습니다. 이는 육안 검사만으로는 안정적으로 달성할 수 없습니다.
솔더 페이스트 오프셋은 페이스트 침전물이 PCB 패드에 비해 잘못 정렬될 때 발생합니다. SPI 시스템은 XY 오프셋 분석 및 중심 편차 측정을 통해 이 결함을 감지합니다.
일반적인 원인으로는 부정확한 보드 정렬, 스텐실 이동, 불안정한 클램핑 또는 PCB 뒤틀림 등이 있습니다. 미세 피치 및 마이크로BGA 애플리케이션에서는 오프셋이 작더라도 솔더 붕괴가 고르지 않거나 젖음성이 부족할 수 있습니다.
SPI는 작업 현장에서 작업자가 받아들일 수 있는 시각적 환상과 실제 정렬 불량을 구별할 수 있기 때문에 여기서 특히 중요합니다.
번짐 및 모양 변형 결함은 항상 볼륨 기반 경보를 트리거하지 않기 때문에 과소평가되는 경우가 많습니다. SPI 시스템은 페이스트 형상, 모서리 정의 및 높이 분포를 분석하여 이러한 문제를 감지합니다.
일반적인 원인으로는 잘못된 스퀴지 각도, 과도한 인쇄 속도, 불량한 페이스트 유동성 또는 오염된 스텐실 등이 있습니다. 이러한 결함으로 인해 종종 리플로우 중에 일관되지 않은 솔더 습윤 및 예측할 수 없는 솔더 퍼짐이 발생합니다.
많은 솔더 페이스트 검사 결함은 눈으로 판단하기 어렵습니다. 침전물은 시각적으로 허용 가능한 것처럼 보이지만 정량적으로 측정할 때 여전히 안정적인 공정 한계를 벗어날 수 있습니다.
이것이 SPI 경보가 '너무 민감'하다고 무시되는 이유입니다. 실제로 SPI는 더 엄격하기 때문에 결함을 더 일찍 감지하지 못합니다. 인간의 눈으로 측정할 수 없는 것을 측정하기 때문에 더 일찍 감지합니다. 효과적인 SPI 채택을 위해서는 이러한 차이점을 이해하는 것이 중요합니다.
스텐실 설계는 솔더 페이스트 전달 효율에 직접적이고 측정 가능한 영향을 미칩니다. 조리개 크기, 모양, 벽 마감 및 면적 비율은 모두 페이스트가 얼마나 일관되게 방출되는지에 영향을 미칩니다.
부실한 스텐실 설계는 낮은 볼륨이나 패드 전체의 높은 변동과 같은 체계적인 SPI 결함을 초래하는 경우가 많습니다. SPI 데이터는 결함이 대량 생산으로 확산되기 전에 엔지니어가 스텐실 설계를 검증하는 데 도움이 되는 객관적인 피드백을 제공합니다.
점도, 금속 함량, 플럭스 활성과 같은 솔더 페이스트 특성은 인쇄 성능에 중요한 역할을 합니다. 부적절한 보관 온도, 불충분한 예열 시간 또는 과도한 개봉 시간은 종종 SPI 결함으로 이어집니다.
재료 관련 문제는 갑작스러운 고장이 아닌 변형 증가로 SPI에 나타나는 경우가 많습니다. SPI 추세 분석이 없으면 이러한 문제는 종종 장비 문제로 오진됩니다.
주요 인쇄 매개변수에는 스퀴지 압력, 인쇄 속도, 분리 속도 및 스냅오프 거리가 포함됩니다. 각 매개변수는 페이스트 증착에 다르게 영향을 미칩니다.
SPI을 통해 엔지니어는 시행착오가 아닌 정량적 데이터를 기반으로 이러한 매개변수를 최적화할 수 있습니다. SPI 추세에 따라 조정하면 결함률이 크게 떨어지고 공정 안정성이 향상됩니다.

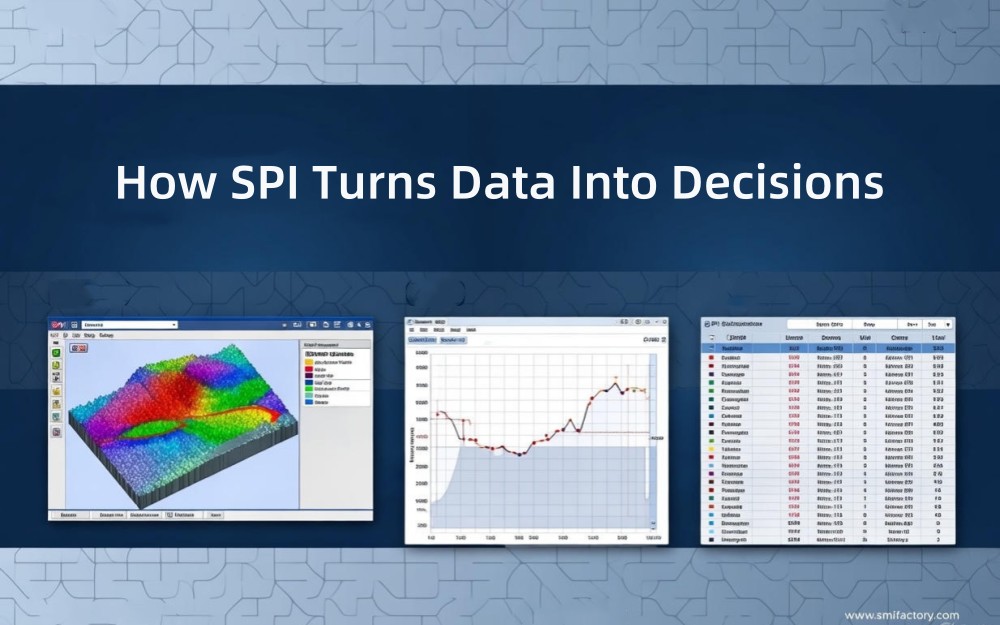

최신 SPI 시스템은 3D 측정 기술을 사용하여 솔더 페이스트 볼륨, 높이 및 면적을 평가합니다. 볼륨은 솔더 조인트 형성과 직접적으로 연관되어 있기 때문에 일반적으로 가장 중요한 지표입니다.
높이 및 면적 측정은 페이스트 분포 및 형태 일관성에 대한 추가적인 통찰력을 제공합니다. 이러한 지표는 함께 2D 검사를 통해 달성할 수 없는 페이스트 품질에 대한 완전한 그림을 형성합니다.
모든 SPI 경보가 실제 프로세스 문제를 나타내는 것은 아닙니다. 잘못된 기준 설정, 일관되지 않은 참조 보드 또는 실제 프로세스 기능에 비해 너무 공격적인 공차 설정으로 인해 잘못된 호출이 발생하는 경우가 많습니다.
측정 노이즈와 실제 결함을 구별하려면 이해하는 SMT 라인의 SPI 검사 프로세스를 것이 필수적입니다. 골든 보드 검증, 기준선 정의 및 SPC 기반 추세 모니터링을 포함하는 구조화된 SPI 설정은 SPI가 불필요한 경보의 소스가 아닌 신뢰할 수 있는 프로세스 제어 도구로 작동하도록 보장합니다.
일반적인 실수 중 하나는 SPI을 기준 구축 메커니즘 대신 결함 찾기 시스템으로 취급하는 것입니다. 안정적인 SMT 라인은 알람이 없어서 정의되는 것이 아니라 일관된 데이터 분포와 예측 가능한 프로세스 동작으로 정의됩니다.

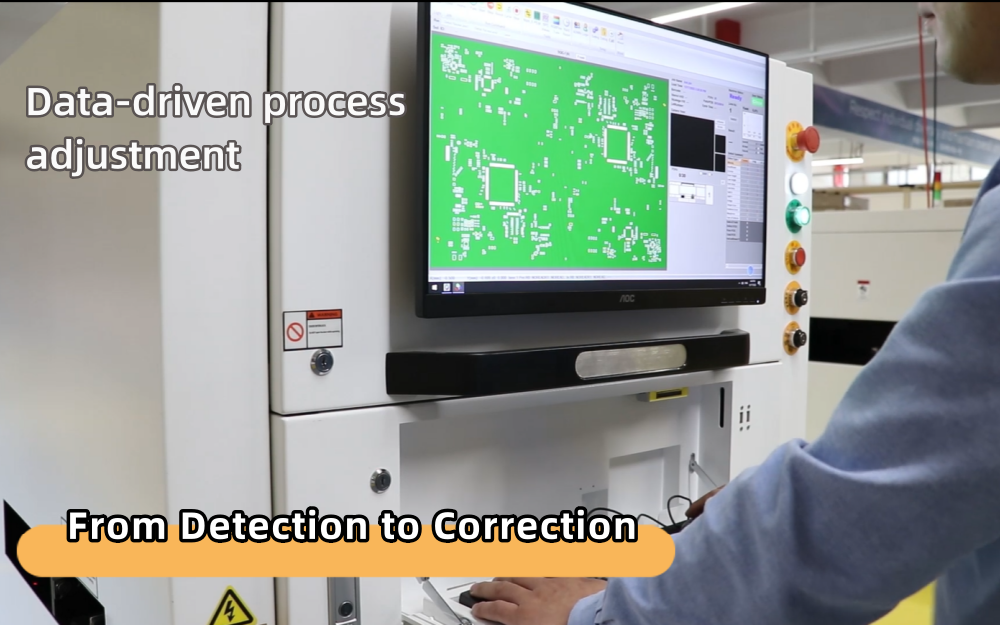

SPI 결함 수정은 통제된 데이터 기반 프로세스 조정으로 시작됩니다. 스퀴지 압력, 인쇄 속도 또는 분리 매개변수에 대한 변경은 격리된 알람이 아닌 SPI 추세에 따라 안내되어야 합니다.
점진적인 조정과 즉각적인 SPI 검증을 통해 엔지니어는 결함이 다운스트림으로 전파되기 전에 개선 사항을 확인할 수 있습니다.
정확한 SPI 결과를 위해서는 장비 안정성이 필수적입니다. 프린터 정렬 정확도, 스텐실 장착 반복성 및 SPI 교정은 모두 검사 신뢰성에 영향을 미칩니다.
정기적인 교정 및 예방 유지보수를 통해 SPI 데이터가 장비 드리프트가 아닌 실제 프로세스 조건을 반영하도록 보장합니다.
예방 전략에는 일상적인 스텐실 청소, 제어된 솔더 페이스트 처리 및 지속적인 SPI 추세 모니터링이 포함됩니다. SPI가 예방적 유지 관리 계획에 통합되면 결함 재발이 크게 줄어듭니다.
SPI 데이터는 AOI 및 X선 결과와 상호 연관되어 예측 품질 모델을 설정할 수 있습니다. 예를 들어, BGA 패드의 지속적으로 낮은 페이스트 볼륨은 리플로우 후 감지된 보이드 또는 헤드인필로우 결함과 관련이 있는 경우가 많습니다.
고급 SMT 라인에서는 SPI 피드백을 사용하여 결함이 다운스트림에 나타나기 전에 시정 조치 또는 예방적 유지 관리를 시작합니다. 이 폐쇄 루프 접근 방식은 SPI을 수동 검사 도구에서 능동 프로세스 제어 시스템으로 변환합니다.
여러 SMT 생산 환경에서 제조업체는 SPI 전략을 재구성하여 측정 가능한 수율 개선을 달성했습니다. SPI 배치를 최적화하고, 매개변수를 개선하고, 운영자가 데이터를 올바르게 해석하도록 교육함으로써 검사 시간을 늘리지 않고도 결함률이 감소했습니다.
이러한 사례는 SPI 효율성이 개별 기계 사양보다 시스템 통합 및 프로세스 이해에 더 많이 좌우된다는 것을 보여줍니다.

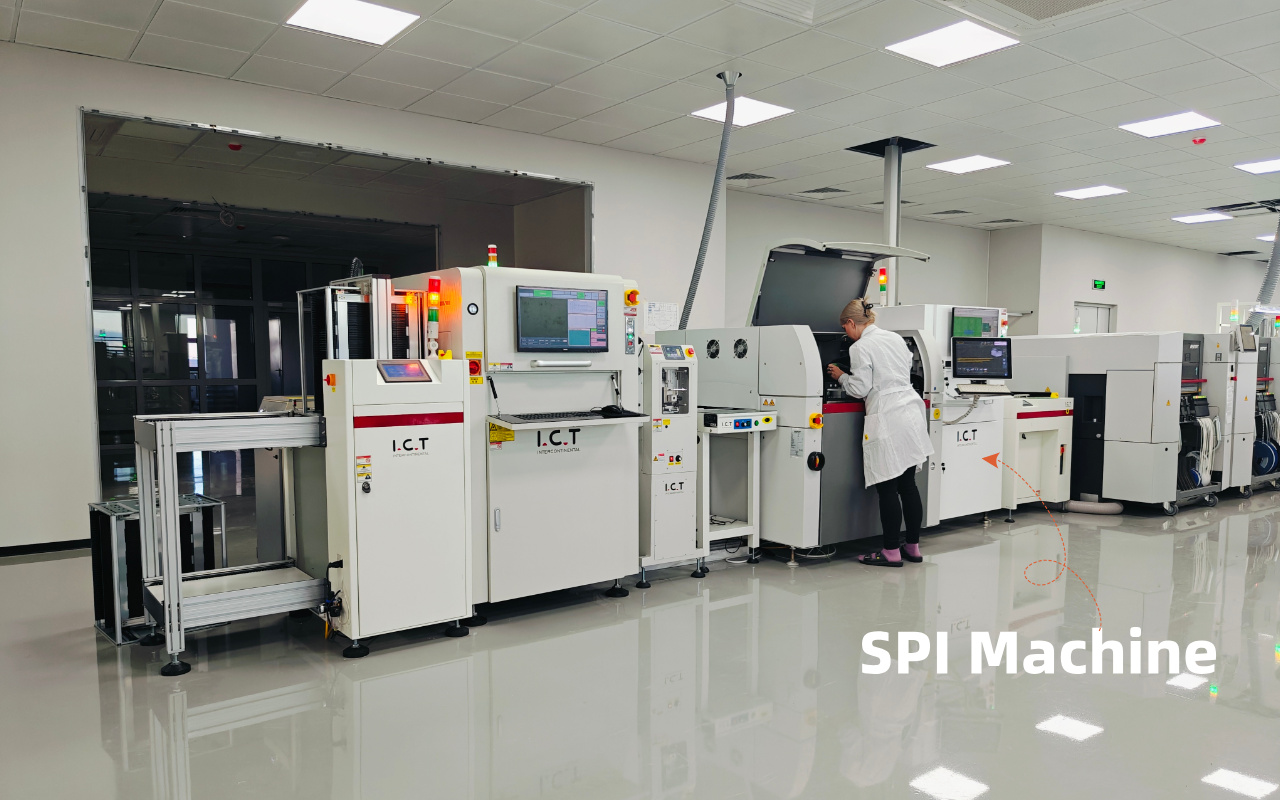

SMT 라인 내의 SPI 위치에 따라 어떤 결함을 조기에 감지하고 효율적으로 수정할 수 있는지가 결정됩니다. 적절한 SPI 배치는 재작업을 최소화하고 전반적인 프로세스 안정성을 향상시킵니다.
다품종 소량 생산에는 유연한 SPI 프로그래밍이 필요한 반면, 대량 생산 및 자동차 라인에서는 안정성과 데이터 일관성이 우선시됩니다. 생산 요구 사항에 따라 SPI 기능을 선택하는 것은 장기적인 성공을 위해 필수적입니다.
솔더 페이스트 검사 결함을 제어하는 것은 더 많은 검사 단계를 추가하는 것이 아닙니다. 이는 결함을 예방하고, 조기에 감지하고, 체계적으로 수정하도록 SMT 라인을 설계하는 것입니다.
I.C.T는 독립형 머신으로 취급하지 않고 전체 SMT 라인 관점에서 SPI에 접근합니다. SMT 라인 계획 중에 I.C.T는 제품 유형, 구성 요소 밀도, 생산량 및 품질 목표를 평가하여 SPI가 프린터, 배치 기계 및 다운스트림 검사 시스템과 상호 작용하는 방법을 결정합니다.
장비 선택 외에도 I.C.T는 프로세스 설정, SPI 매개변수 정의 및 운영자 교육을 통해 고객을 지원합니다. 이렇게 하면 불필요한 거짓 호출을 생성하는 대신 SPI 데이터가 올바르게 해석되어 프로세스 최적화에 사용됩니다.
제조업체가 SPI를 단순한 검사 게이트가 아닌 의사 결정 도구로 처리하도록 지원함으로써 I.C.T는 고객이 솔더 페이스트 검사 결함을 전반적인 SMT 라인 안정성을 향상시키는 실행 가능한 통찰력으로 전환할 수 있도록 해줍니다.
솔더 페이스트 검사 결함은 단순한 검사 결과가 아니라 공정 불안정성에 대한 조기 경고입니다. 올바르게 이해하고 관리하면 SPI는 SMT 제조의 수율과 신뢰성을 향상시키는 가장 강력한 도구 중 하나가 됩니다.
근본 원인에 집중하고 SPI 피드백을 활용하고 검사를 폐쇄 루프 품질 전략에 통합함으로써 제조업체는 사후 결함 수정에서 사전 프로세스 제어로 전환할 수 있습니다. 안정적이고 확장 가능한 SMT 생산을 원하는 제조업체의 경우 솔더 페이스트 검사 결함을 제어하는 것이 가장 효과적인 출발점 중 하나입니다.
