많은 SMT 라인이 장비 품질이 좋지 않아서가 아니라 레이아웃 결정이 처음부터 근본적으로 잘못되었기 때문에 어려움을 겪기 시작합니다. 문제는 점차적으로 나타나는 경우가 많습니다. 단일 AOI 또는 X-Ray를 추가하면 며칠 동안 가동 중지가 발생하고, 버퍼 크기가 작아지거나 위치가 잘못되고, 각 기계가 사양 내에서 계속 작동하더라도 시간이 지남에 따라 전체 처리량이 감소합니다. 이러한 문제는 무작위로 발생하는 경우가 거의 없습니다. 이는 라인이 원래 구성되었던 방식의 구조적 결과입니다.

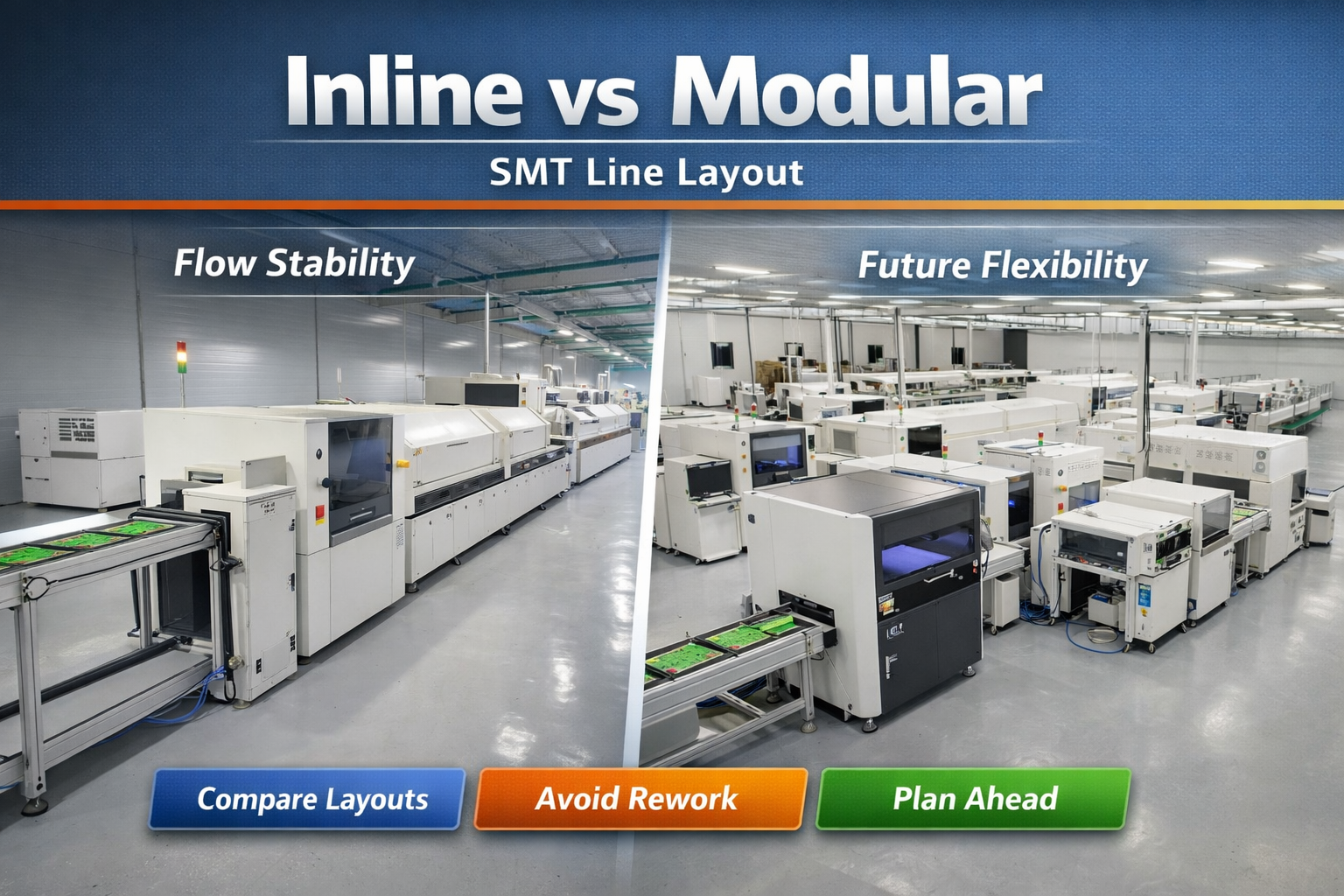

따라서 중에서 선택하는 것은 인라인과 모듈식 SMT 라인 레이아웃 바닥 공간 효율성의 문제가 아닙니다. 이는 자재 흐름 안정성, 전환 유연성, 시스템 탄력성 및 향후 확장에 따른 실제 비용에 직접적인 영향을 미치는 장기적인 제조 전략입니다.
레이아웃 결정을 특히 위험하게 만드는 것은 그 한계가 처음에는 눈에 띄지 않는 경우가 많다는 것입니다. 초기 램프업 중에는 인라인 및 모듈식 라인이 모두 원활하게 작동하는 것처럼 보일 수 있습니다. 실제 차이점은 생산량이 증가하거나 제품 혼합이 변경되거나 추가 검사 단계가 필요한 경우에만 표면화됩니다. 이러한 제약이 명백해지면 이를 수정하려면 일반적으로 상당한 재작업, 가동 중지 시간 또는 자본 재투자가 필요합니다.
왜 그렇게 많은 SMT 라인이 라이프사이클 초기에 제약을 받는지 이해하려면 먼저 레이아웃 선택이 첫날부터 생산 라인의 구조적 제한을 어떻게 고정할 수 있는지 조사하는 것이 중요합니다.
많은 공장에서는 SMT 라인이 처음부터 제한되어 있다는 사실을 너무 늦게 깨달았습니다. 빠르고 안정적인 배치 플랫폼을 갖춘 경우에도 JUKI 또는 Hanwha 와 같은 전체 라인 성능은 매달 계속 저하될 수 있습니다. 처리량이 천천히 떨어지고 작은 조정이 큰 중단이 되며 모든 개선이 예상보다 어려워 보입니다.
이러한 문제는 기계 성능으로 인해 발생하는 경우가 거의 없습니다. 이는 프로젝트 초기에 이루어진 레이아웃 결정의 결과입니다. 즉, 구조적 한계를 라인에 조용히 고정시키고 시간이 지남에 따라 수정 비용이 점점 더 많이 드는 결정입니다.
초기 단계에서는 모든 것이 순조롭게 진행되는 것처럼 보입니다. 사이클 시간이 충족되고 버퍼는 대부분 비어 있으며 라인은 균형 잡힌 것처럼 보입니다. 그러나 시간이 지나면서 현실은 변합니다. 제품의 다양성이 증가하고, 수량의 변동이 심하며, 전환이 더 자주 발생합니다.
프로세스 간에 대기 시간이 누적되기 시작합니다. 일부 시스템은 차단을 시작하고 다른 시스템은 유휴 상태로 유지됩니다. 원래 라인 밸런스가 점차 무너지는 것은 개별 기계의 성능이 저하되는 것이 아니라 레이아웃이 변화를 흡수하지 못하기 때문입니다. 결과적으로, 각 기계가 여전히 사양 내에서 작동하더라도 전체 생산량은 감소합니다.
품질 요구사항이 높아짐에 따라 등 추가 검사가 AOI 검사 장비 불가피해졌습니다. 많은 인라인 레이아웃에서 단일 검사 단계를 추가하려면 컨베이어 절단, 여러 기계 이동, 전체 흐름의 균형 재조정이 필요합니다.
사소한 업그레이드처럼 보이는 작업이 며칠 또는 몇 주에 걸쳐 생산 중단 시간을 초래할 수 있습니다. 대조적으로, 모듈식 레이아웃은 라인의 섹션을 분리하도록 설계되었습니다. 검사 장치는 영향을 최소화하면서 삽입하거나 재배치할 수 있어 업무 중단을 며칠이 아닌 몇 시간으로 줄일 수 있습니다.
라인이 이미 안정적인 생산에 들어간 후에는 이러한 차이가 매우 중요해집니다. 어셈블리가 고밀도 패키지 또는 숨겨진 조인트 구성 요소로 전환되면 X-Ray는 '있으면 좋은' 것이 아니라 실용적인 요구 사항이 되는 경우가 많습니다. PCBA에서 X-Ray 검사가 일반적으로 도입되는 시기와 이유, 그리고 이것이 라인 통합에 무엇을 의미하는지 이해하려는 경우 공간 및 모듈 연결 지점을 조기에 계획하는 방법을 안내할 수 있습니다.
완충기은 짧은 정지를 흡수하고 중단이 전체 라인을 통해 전파되는 것을 방지하기 위한 것입니다. 실제로 많은 SMT 라인은 버퍼 크기가 작거나 명확한 전략 없이 배치되었기 때문에 어려움을 겪습니다.
단일 기계가 정지하면 자재가 빠르게 백업되어 업스트림 프로세스가 차단되고 다운스트림 스테이션이 부족해집니다. 작고 빈번한 중단이 누적되어 상당한 출력 손실이 발생합니다. 효과적인 레이아웃 계획은 사용 가능한 바닥 공간이 아닌 프로세스 동작을 기반으로 버퍼 길이와 배치를 조기에 정의하여 반복되는 미세한 중단을 방지합니다.

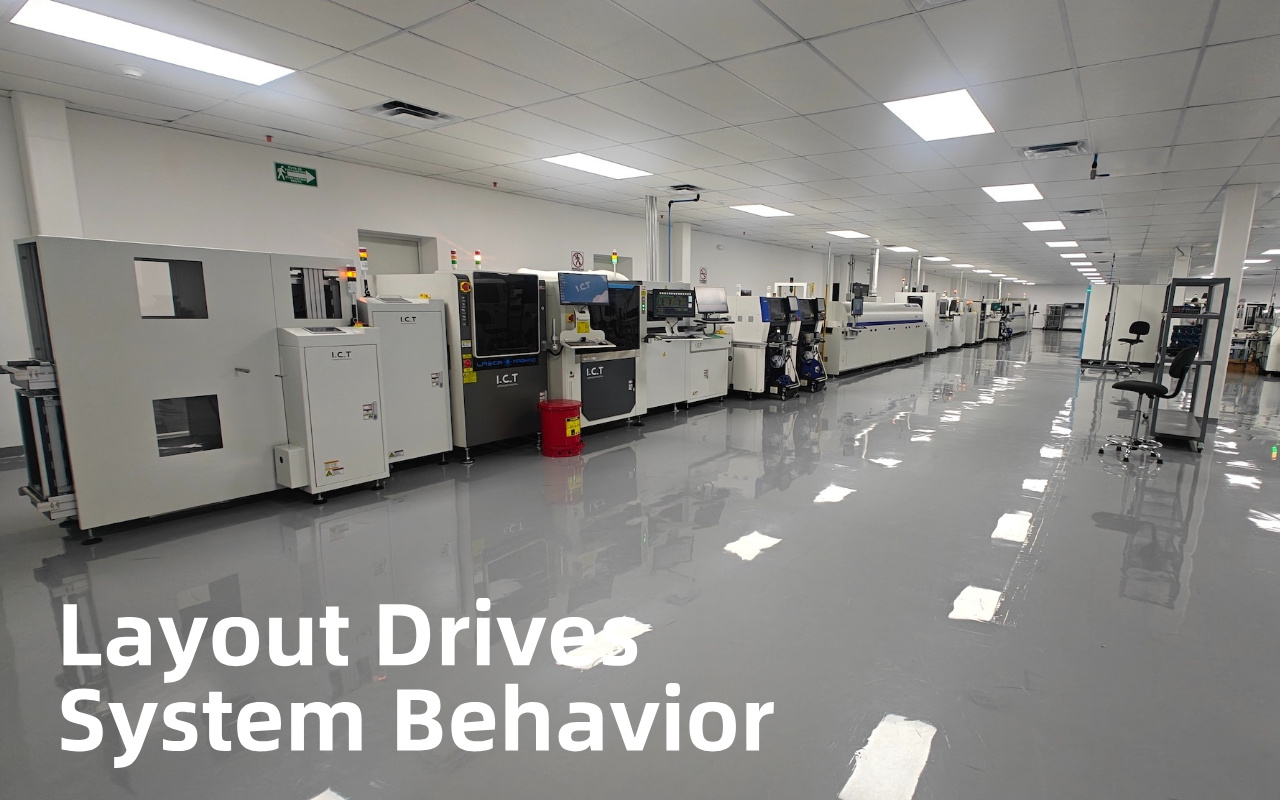

SMT 라인 레이아웃은 종종 공간 계획 연습, 즉 기계를 사용 가능한 공간에 맞추는 방법으로 간주됩니다. 실제로 레이아웃 결정은 전체 생산 시스템이 수명 동안 어떻게 작동하는지 정의합니다. 재료 흐름이 얼마나 원활하게 이루어지는지, 제품이 얼마나 빨리 변경될 수 있는지, 향후 수정에 얼마나 많은 비용이 드는지를 결정합니다. 잘못된 레이아웃이 즉시 실패하는 경우는 거의 없습니다. 대신, 해마다 효율성을 조용히 감소시키는 구조적 병목 현상을 만듭니다.
레이아웃 결정은 인쇄 및 배치부터 리플로우, 검사, 취급 및 추적 가능성에 이르기까지 설계 중인 시스템의 전체 범위를 명확히 이해할 때만 의미가 있습니다. 에 어떤 영향을 미치는지 빠르게 복습하려는 경우 SMT 라인에 포함된 내용 과 각 프로세스 단계가 다운스트림 안정성 보다 완전한 시스템 보기를 통해 인라인 선택과 모듈 선택을 평가하는 데 도움이 될 수 있습니다.
라인이 설치되어 실행되면 큰 중단 없이는 이러한 제약을 제거하기가 어렵습니다. 그렇기 때문에 레이아웃 선택은 단기적인 설치 작업이 아닌 장기적인 제조 전략으로 평가되어야 합니다.
잘 설계된 레이아웃에서는 PCB가 최소한의 대기 시간으로 일정한 속도로 줄을 따라 이동합니다. 각 프로세스는 다음 프로세스로 원활하게 전달되며 작은 변화도 흐름을 멈추지 않고 흡수됩니다. 이러한 안정성 덕분에 시간이 지나도 처리량을 예측 가능하게 유지할 수 있습니다.
잘못 설계된 레이아웃에서는 재료 흐름이 고르지 않게 됩니다. 프린터, 앞에 대기열이 형성되기 시작합니다 . 리플로우 오븐 또는 검사 스테이션 이러한 대기 기간은 기계가 바쁜 것처럼 보이기 때문에 간과되는 경우가 많지만 직접적으로 효과적인 생산량을 감소시킵니다. 시간이 지남에 따라 개별 기계가 정격 성능으로 계속 작동하더라도 작은 지연이 심각한 손실로 이어집니다.
제품 믹스가 증가함에 따라 레이아웃 유연성이 결정적인 요소가 됩니다. 효율적인 제품 전환은 쉬운 피더 접근, 명확한 자재 경로, 실행 중인 프로세스에서 설정 활동을 분리하는 능력에 달려 있습니다.
인라인 레이아웃은 모든 시스템을 단일 흐름으로 긴밀하게 연결합니다. 이는 안정적인 생산을 위해 효율적일 수 있지만, 많은 변경 사항이 발생하면 전체 라인을 중단해야 한다는 의미이기도 합니다. 대조적으로, 모듈식 레이아웃은 섹션을 분리하도록 설계되었습니다. 팀은 다른 섹션이 계속 작동하는 동안 한 모듈에서 피더를 준비하고, 프로그램을 조정하거나 프로세스를 검증하여 가동 중지 시간을 크게 줄일 수 있습니다.
제품이 다양해지고 변경 빈도가 높아짐에 따라 이러한 차이는 점점 더 중요해집니다.
레이아웃 결정에 따라 향후 변경 비용이 얼마나 드는지도 결정됩니다. 인라인 구성에서 프린터, 리플로우 오븐 또는 검사 시스템을 재배치하려면 컨베이어 분해, 여러 기계 이동, 전체 라인 균형 재조정이 포함되는 경우가 많습니다. 실제 비용은 인건비뿐만 아니라 몇 주 동안의 생산 손실과 배송 지연입니다.
모듈식 레이아웃은 변화를 염두에 두고 구축되었습니다. 인접한 섹션에 미치는 영향을 제한하면서 장비를 추가, 재배치 또는 업그레이드할 수 있습니다. 공장 수명 전반에 걸쳐 이러한 유연성은 운영 비용 절감과 비즈니스 요구 사항 변화 시 중단 감소로 직접적으로 이어집니다.

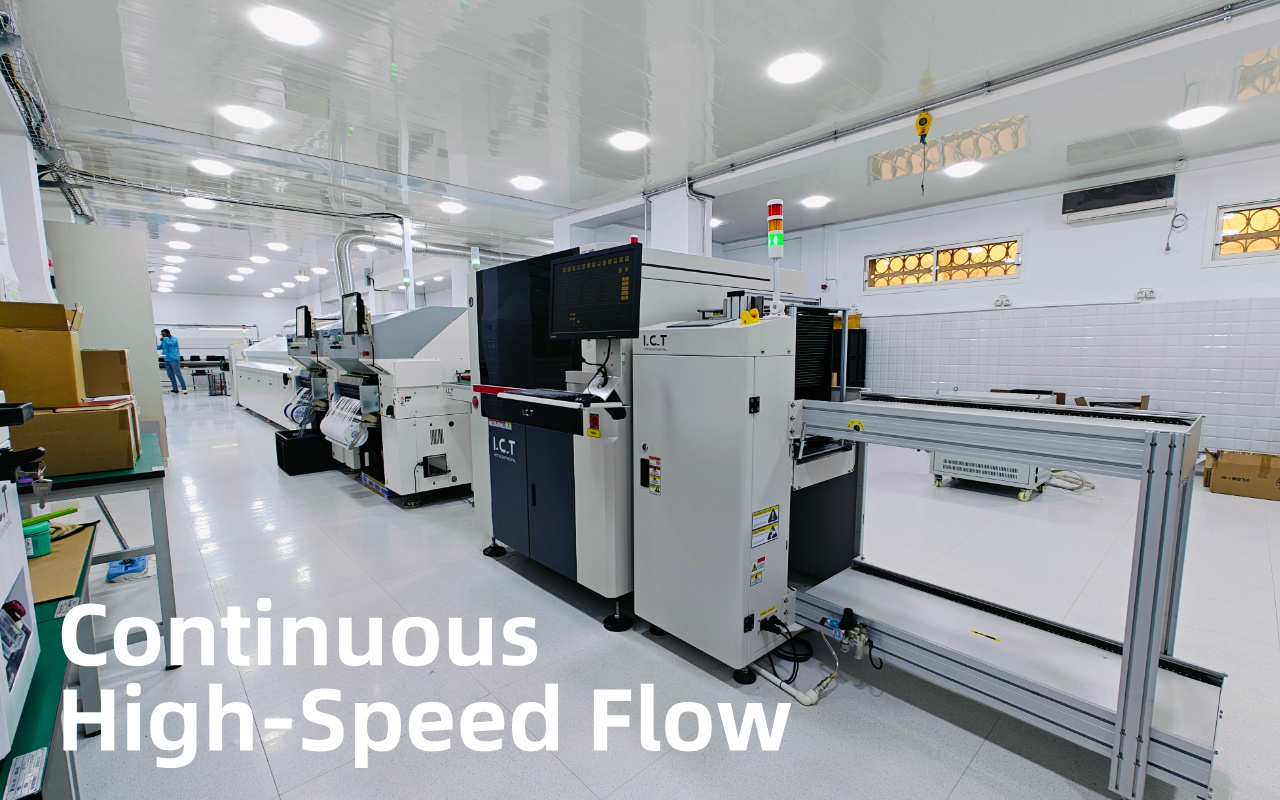

인라인 SMT 레이아웃은 모든 기계를 하나의 연속적인 생산 경로로 연결합니다. 핵심 강점은 속도와 리듬에 있습니다. 생산 조건이 안정적이고 예측 가능한 경우 인라인 구성은 재료 취급을 최소화하고 공정 흐름을 깔끔하게 유지하면서 매우 높은 처리량을 제공할 수 있습니다.
이것이 바로 제품 다양성이 제한되고 생산 기간이 긴 환경에서 인라인 레이아웃이 널리 사용되는 이유입니다. 올바른 조건에서 효율적이고 이해하기 쉬우며 인상적인 결과를 얻을 수 있습니다.
인라인 레이아웃에서 PCB는 의도적인 흐름 중단 없이 컨베이어은 긴밀하게 연결되어 있으며 각 프로세스는 즉시 다음 프로세스로 전달됩니다. 솔더 페이스트 인쇄 에서 배치, 리플로우 및 검사로 직접 이동합니다.
이러한 중단 없는 움직임은 수동 핸들링을 최소화하고 라인의 균형이 잘 잡혀 있을 때 사이클 시간을 단축할 수 있습니다. 모든 프로세스가 좁은 성능 범위 내에서 작동하는 한 라인은 단일 기계처럼 작동하여 거의 변화 없이 꾸준한 속도로 보드를 발전시킵니다.
이 모델의 효율성은 전적으로 균형과 일관성에 달려 있습니다.
인라인 레이아웃은 고속 배치 플랫폼의 강점과 자연스럽게 조화됩니다. 와 같은 제조업체의 기계는 JUKI 및 Hanwha 높은 처리량으로 지속적으로 작동하여 중단을 최소화하면서 최대 속도로 부품을 공급하도록 설계되었습니다.
연장된 실행을 위해 제품 유형이 변경되지 않은 경우 인라인 라인의 안정적인 자재 흐름을 통해 이러한 플랫폼은 최적의 성능 범위에 가깝게 작동할 수 있습니다. 전환 빈도가 낮고 피더 구성이 안정적으로 유지되며 배치 속도가 이론적인 사양이 아닌 진정한 이점이 됩니다.
이 시나리오에서 인라인 레이아웃은 상대적으로 간단한 라인 제어로 최대 출력을 제공할 수 있습니다.
고속을 가능하게 하는 동일한 긴밀한 결합은 근본적인 위험도 초래합니다. 모든 기계가 직접 연결되어 있기 때문에 단일 프로세스 지점에서의 정지는 전체 라인을 통해 즉시 전파됩니다.
피더 오류, 일상적인 유지 관리 또는 한 기계의 사소한 조정으로 인해 전체 라인이 중단될 수 있습니다. 완충기는 프로세스 간 물리적 또는 논리적 분리가 거의 없기 때문에 이 구성에서 제한된 보호를 제공합니다. 생산 복잡성이 증가함에 따라 작고 빈번한 중단이라도 전체 효율성에 큰 영향을 미칠 수 있습니다.
이러한 구조적 취약성은 제품 혼합이 많고, 교체가 잦고, 가동 중지 시간에 대한 허용 범위가 제한된 공장에서 더욱 두드러집니다. 이러한 조건은 많은 작업에서 라인이 일정 기간 가동된 후에만 발생합니다.

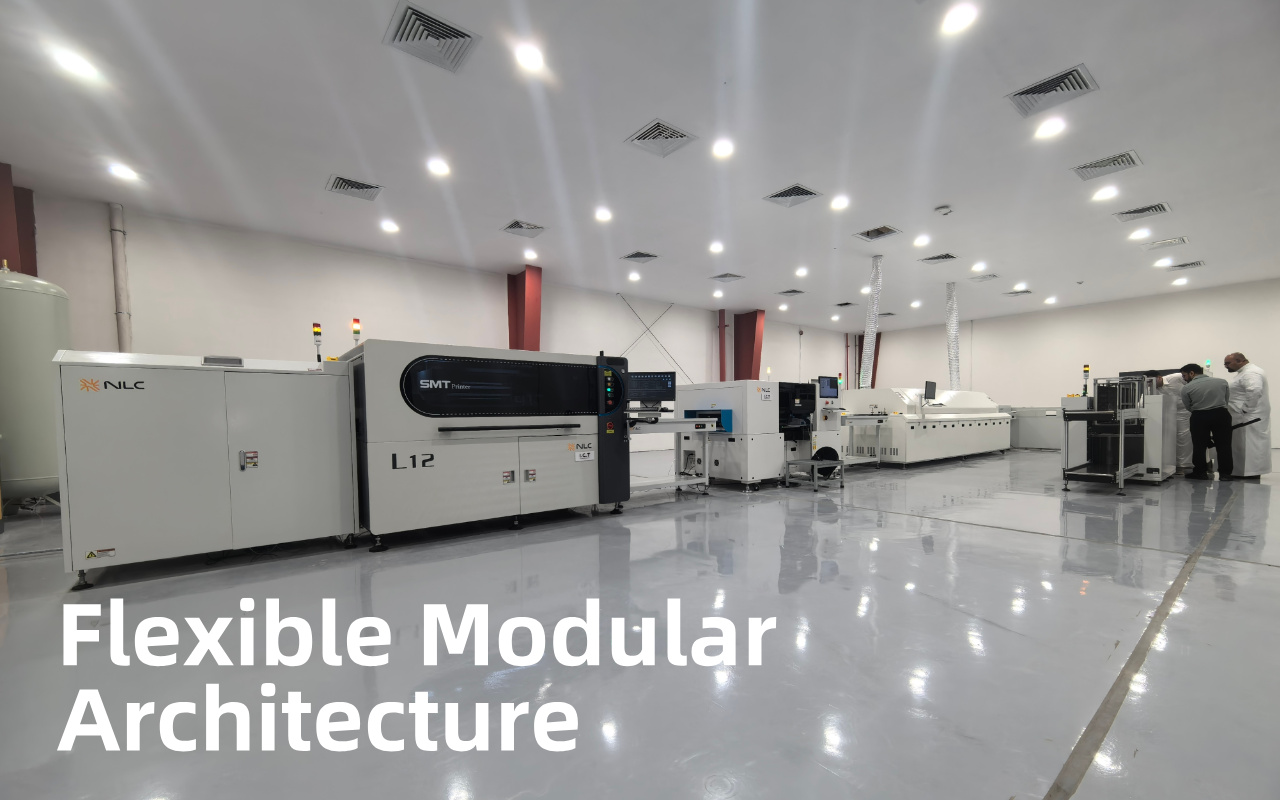

모듈식 SMT 라인 레이아웃은 생산 라인을 짧은 컨베이어 또는 버퍼 장치로 연결된 여러 기능 섹션으로 나눕니다. 단일 연속 시스템으로 작동하는 인라인 레이아웃과 달리 모듈식 구성은 변화를 허용하도록 설계되었습니다. 각 섹션은 어느 정도 독립적으로 작동하므로 라인이 즉시 완전 정지를 강요하지 않고도 교란을 흡수할 수 있습니다.
이 디자인 철학은 절대적인 속도보다 회복력을 우선시합니다. 생산 조건이 발전함에 따라 모듈식 레이아웃은 지속적인 재조정 없이 적응할 수 있는 보다 관대한 구조를 제공합니다.
모듈식 레이아웃에서는 솔더 페이스트 인쇄, 배치, 리플로우 및 검사가 별도의 프로세스 모듈로 처리됩니다. 이러한 모듈은 연결되어 있지만 긴밀하게 연결되어 있지는 않습니다. 피더 조정이나 검사 튜닝 등 한 섹션에서 문제가 발생하면 나머지 라인에 미치는 영향은 제한적입니다.
문제가 해결되는 동안 모듈 사이의 완충기는 일시적으로 PCB를 보류하여 업스트림 프로세스가 계속 실행될 수 있도록 합니다. 이러한 분리는 작은 중단이 전체 라인을 통해 연쇄적으로 발생하여 사소한 이벤트가 전체 생산 중단으로 전환되는 것을 방지합니다.
시간이 지남에 따라 이 반독립적 구조는 특히 조정이 빈번한 환경에서 작동 안정성을 크게 향상시킵니다.
모듈식 레이아웃의 완충기은 상점 보드 이상의 기능을 수행합니다. 이는 생산 시스템의 충격 흡수 장치 역할을 합니다. 짧은 다운스트림 중단으로 인해 더 이상 즉각적인 업스트림 종료가 발생하지 않으며, 중지 후 복구가 더 빠르고 예측 가능합니다.
모듈 사이의 짧은 컨베이어도 중요한 역할을 합니다. 프로세스 간의 물리적 분리를 단순화하고 전체 라인을 재작업하지 않고도 장비를 더 쉽게 삽입, 제거 또는 재배치할 수 있습니다. 자재 흐름을 재설계하는 대신 변경 사항을 단일 모듈로 국한할 수 있습니다.
이러한 버퍼와 짧은 연결의 조합을 통해 모듈식 라인은 조건이 이상적이지 않은 경우에도 처리량을 유지할 수 있습니다.
검사 요구 사항은 시간이 지남에 따라 증가하는 경향이 있습니다. 품질 표준이 강화되거나 제품 복잡성이 증가함에 따라 추가 SPI, AOI 또는 선택적 X선 단계가 도입되는 경우가 많습니다. 모듈식 레이아웃은 본질적으로 이러한 진화에 매우 적합합니다.
모듈은 유연한 인터페이스를 통해 연결되므로 중단을 최소화하면서 검사 플랫폼을 추가하거나 재배치할 수 있습니다. 에서 제공하는 것과 같은 최신 시스템은 I.C.T 모듈식 라인에 원활하게 통합되도록 설계되어 전체 라인을 재구축하지 않고도 가장 큰 가치를 제공하는 곳에 검사 단계를 삽입할 수 있습니다.
결과적으로 모듈식 구성의 검사 업그레이드에는 일반적으로 긴밀하게 결합된 인라인 레이아웃보다 가동 중지 시간과 엔지니어링 노력이 훨씬 적습니다. AOI은 제품 요구 사항이 발전함에 따라, 특히 더 많은 변형, 더 엄격한 제작 규칙 또는 고객별 품질 게이트를 도입할 때 가장 자주 추가되거나 위치가 변경되는 검사 단계 중 하나입니다. 더 명확하게 이해하면 PCB 어셈블리에서 AOI가 어떻게 작동하는지 처음부터 모듈 연결 지점과 버퍼 용량을 예약해야 하는 위치를 더 쉽게 결정할 수 있습니다.
보편적으로 '올바른' SMT 줄 레이아웃은 없습니다. 올바른 선택은 현재 공장이 실제로 어떻게 운영되고 있는지, 그리고 향후 몇 년 동안 어떻게 변할 것인지에 따라 달라집니다. 실제 생산 시나리오를 살펴보면 추상적인 비교보다 인라인 레이아웃과 모듈식 레이아웃 간의 차이가 훨씬 더 명확해집니다.
다품종, 소량 생산 환경은 라인 유연성에 지속적인 압박을 가하고 있습니다. 빈번한 제품 변경, 다양한 보드 크기, 다양한 구성요소 세트로 인해 전환 효율성이 매우 중요해졌습니다.
이러한 조건에서는 일반적으로 모듈식 레이아웃이 더 나은 성능을 발휘합니다. 팀은 다른 섹션이 계속 실행되는 동안 한 모듈에서 피더를 준비하고, 프로그램을 조정하거나 검사 설정을 미세 조정할 수 있습니다. 가동 중지 시간은 전역이 아닌 지역적으로 발생합니다. 이와 대조적으로 인라인 레이아웃은 전환을 위해 전체 라인을 중지해야 하는 경우가 많아 짧은 설정 작업이 생산 손실의 확대로 이어집니다.
제품의 다양성이 증가함에 따라 이러한 차이는 일일 생산량에서 점점 더 뚜렷해집니다.
길고 중단 없이 실행되는 하나 또는 두 개의 제품에 생산이 집중될 때 인라인 레이아웃이 그 강점을 보여줍니다. 연속적인 흐름은 취급을 최소화하고 라인은 최대 처리량을 위해 정밀하게 균형을 이룰 수 있습니다.
이 시나리오에서는 한화 와 같은 고속 배치 플랫폼이 최적의 조건에 가깝게 작동합니다. 전환이 거의 발생하지 않고 피더 구성이 안정적으로 유지되며 조립된 보드당 비용은 일반적으로 분할된 레이아웃보다 낮습니다.
인라인은 가변성이 의도적으로 시스템에서 제외될 때 가장 잘 작동합니다. 많은 가전 제품 프로그램은 가동 시간, 택트 일관성 및 보드당 비용이 의사 결정 모델을 지배하는 안정적인 대량 실행을 보상합니다. 이것이 생산 현실과 유사하다면 가전제품의 SMT 라인이 일반적으로 지정되는 방식을 검토하면 인라인 레이아웃이 볼륨 확장에 따라 효율적으로 유지되는지 확인하는 데 도움이 될 수 있습니다.
인건비가 높은 지역에서는 가동 중지 시간으로 인해 비용이 빠르게 증가합니다. 라인이 멈추면 운영자, 기술자, 감독자는 문제가 해결될 때까지 유휴 상태로 기다리는 경우가 많습니다.
모듈식 레이아웃은 중단 범위를 제한하여 숨겨진 비용을 줄이는 데 도움이 됩니다. 한 모듈의 유지 관리, 조정 또는 사소한 문제로 인해 반드시 전체 라인이 정지되는 것은 아닙니다. 반면 인라인 레이아웃은 전체 인력의 유휴 시간 비용을 방지하기 위해 거의 완벽한 균형과 안정성을 요구합니다.
많은 유럽 공장의 경우 이러한 탄력성은 순수한 속도 고려 사항보다 중요할 수 있습니다. 유럽에서는 인건비뿐만 아니라 특히 자동차 및 산업 프로그램의 경우 신뢰성 및 감사 기대치에 따라 레이아웃 결정이 결정되는 경우가 많습니다.
신뢰성이 높은 생산을 지향하는 경우 자동차 전자 장치에 대한 SMT 라인 계획은 검사 확장, 추적성 및 프로세스 안정성이 레이아웃 전략을 초기에 형성하는 경향이 있는 이유에 대한 유용한 맥락을 제공합니다.
검사 요구 사항이 정적으로 유지되는 경우는 거의 없습니다. 많은 공장에서 추가되거나 업그레이드되는 첫 번째 검사 단계는 솔더 페이스트 검사입니다. 이는 다운스트림 결함을 방지하고 재작업 루프를 줄이기 때문입니다. 방식을 이해하면 SMT 라인의 SPI 기계가 일반적으로 배치되고 사용되는 레이아웃이 새로운 검사 단계를 깔끔하게 수용할지 아니면 나중에 방해가 되는 재작업을 강제할지 예측하는 데 도움이 됩니다. 품질 표준이 강화되고 제품이 더욱 복잡해짐에 따라 추가 SPI, AOI 또는 X-Ray 단계가 도입되는 경우가 많습니다.
모듈식 레이아웃은 본질적으로 이러한 진화에 더 적합합니다. 기존 버퍼 공간과 유연한 상호 연결을 통해 중단을 최소화하면서 검사 장비를 추가하거나 재배치할 수 있습니다. 인라인 레이아웃에는 새로운 기계를 수용하기 위해 상당한 컨베이어 재작업과 라인 재조정이 필요할 수 있으며, 이로 인해 품질 개선이 주요 엔지니어링 프로젝트로 전환됩니다.
검사 확장이 중기 계획의 일부인 경우 레이아웃 유연성이 결정적인 요소가 됩니다.

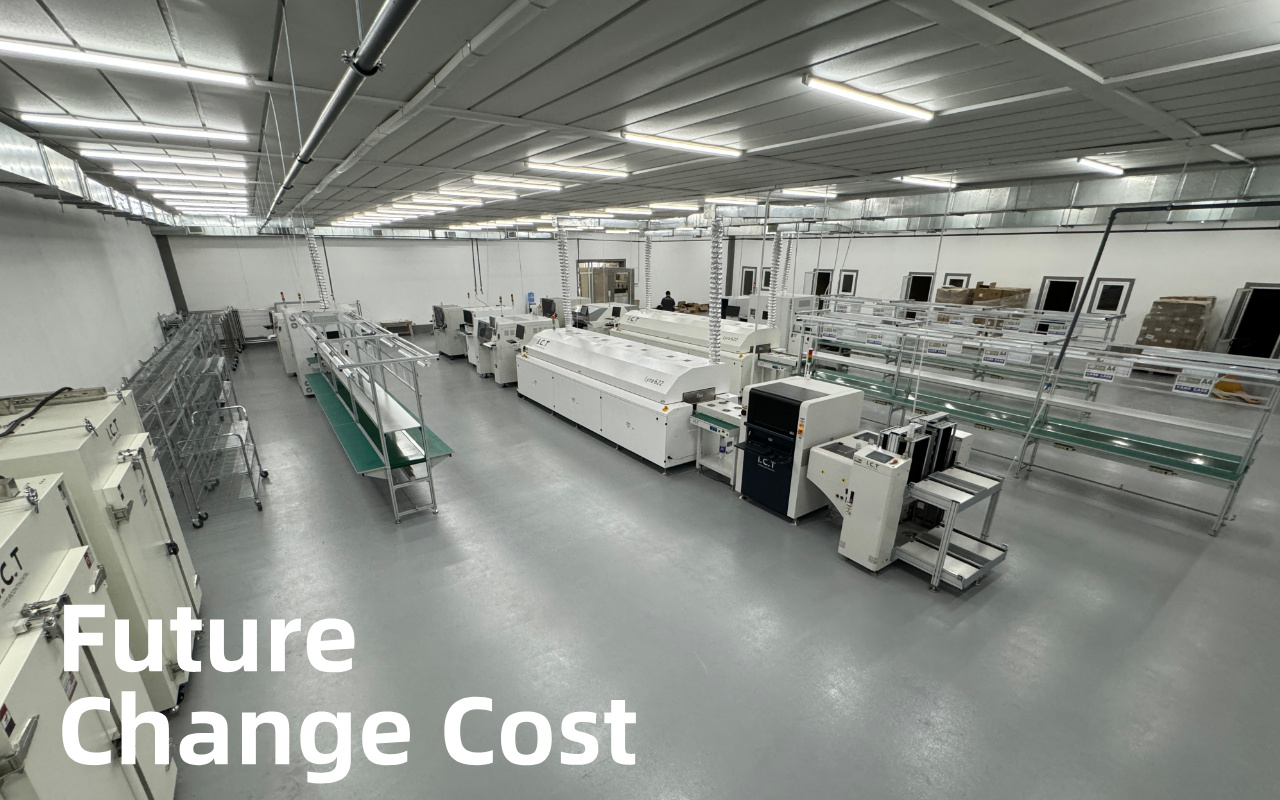

팀이 SMT 라인 레이아웃을 비교할 때 초기 투자와 설치 속도에 중점을 두는 경우가 많습니다. 자주 과소평가되는 것은 미래의 변화에 따른 비용(시간, 노동력, 생산량 손실 등)이 얼마나 되는지입니다. 레이아웃 결정은 확장 및 수정이 일상적인 조정인지 아니면 몇 주 동안의 생산 능력을 소모하는 파괴적인 프로젝트인지를 결정합니다.
확장을 계획할 때 물리적 장비 이동을 넘어서 생각하는 것이 도움이 됩니다. 또한 많은 공장에서는 데이터, 추적성 및 적응형 제어가 생산 전략의 일부가 되는 더 높은 자동화 성숙도를 준비하고 있습니다. 실제로 어떤 모습인지, 그리고 라인 아키텍처에서 요구되는 것이 무엇인지 알아보고 있다면 소등 제조 방식이 이는 장기적인 레이아웃 결정의 일부로 검토해 볼 가치가 있습니다.
공장 수명 동안 이러한 숨겨진 비용은 레이아웃 옵션 간의 원래 가격 차이를 초과하는 경우가 많습니다.
추가 검사, 버퍼링 또는 용량 완화 등을 위해 단일 시스템을 추가하는 것은 일반적인 요구 사항입니다. 인라인 레이아웃에서는 일반적으로 컨베이어 절단, 여러 기계 이동, 전체 흐름 균형 재조정이 포함됩니다. 잘 계획된 변경이라도 며칠 또는 때로는 몇 주 동안 가동 중지 시간이 발생할 수 있습니다.
모듈식 레이아웃에서는 새로운 기계가 추가 섹션으로 추가됩니다. 기존 모듈은 대부분 그대로 유지되며 통합이 현지화됩니다. 대부분의 경우 설치 및 시운전은 몇 시간 내에 완료될 수 있으므로 처리량 손실을 최소화하면서 생산을 신속하게 재개할 수 있습니다.
차이점은 이론적인 것이 아니며 배송 일정과 고객 약속에 직접적으로 나타납니다.
프린터, 리플로우 오븐과 같은 대형 장비는 이전하기 가장 어려운 요소 중 하나입니다. 인라인 구성에서 이러한 기계 중 하나를 이동하려면 여러 업스트림 및 다운스트림 프로세스의 연결을 끊고, 컨베이어를 재정렬하고, 라인 균형을 처음부터 복원해야 하는 경우가 많습니다.
모듈식 설계는 정의된 섹션 내에 주요 장비를 격리하여 이러한 영향을 줄입니다. 라인을 완전히 분해하지 않고도 프린터나 오븐을 재배치하거나 교체할 수 있습니다. 노동 요구 사항은 더 낮고, 재시작 속도는 더 빠르며, 새로운 불안정성이 발생할 위험이 크게 줄어듭니다.
공장이 발전함에 따라 이러한 유연성은 점점 더 중요해지고 있습니다. 리플로우 오븐은 물리적으로 재배치가 어려울 뿐만 아니라 추적성 및 스마트 공장 통합을 향해 나아갈 때 핵심 데이터 노드가 됩니다.
로드맵에 레시피 제어, 프로파일링 규율 및 연결성이 포함되어 있는 경우 Industry 4.0 리플로우 통합을 이해하면 레이아웃이 대규모 라인 구조 조정을 강요하지 않고 깔끔한 업그레이드를 지원하는지 평가하는 데 도움이 됩니다.
배치 기술은 가만히 있지 않습니다. 더 빠른 속도나 더 높은 정확도의 플랫폼이 출시되면 많은 공장에서는 전체 라인을 재구축하기보다는 점진적인 업그레이드를 원합니다.
긴밀하게 결합된 인라인 레이아웃에서 의 최신 모델과 같이 더 빠른 배치 플랫폼으로 업그레이드하면 JUKI 또는 Hanwha 라인 균형을 완전히 재평가해야 하는 경우가 많습니다. 새로운 병목 현상을 방지하고 비용과 중단을 증가시키려면 다운스트림 프로세스를 동시에 업그레이드해야 할 수도 있습니다.
모듈식 레이아웃을 통해 단계별 접근 방식이 가능합니다. 하나의 배치 모듈을 먼저 업그레이드하고 다른 섹션은 기존 속도로 계속 작동할 수 있습니다. 시간이 지남에 따라 투자가 분산되고 전체 라인을 불안정하게 하지 않으면서 성능 개선이 도입됩니다.

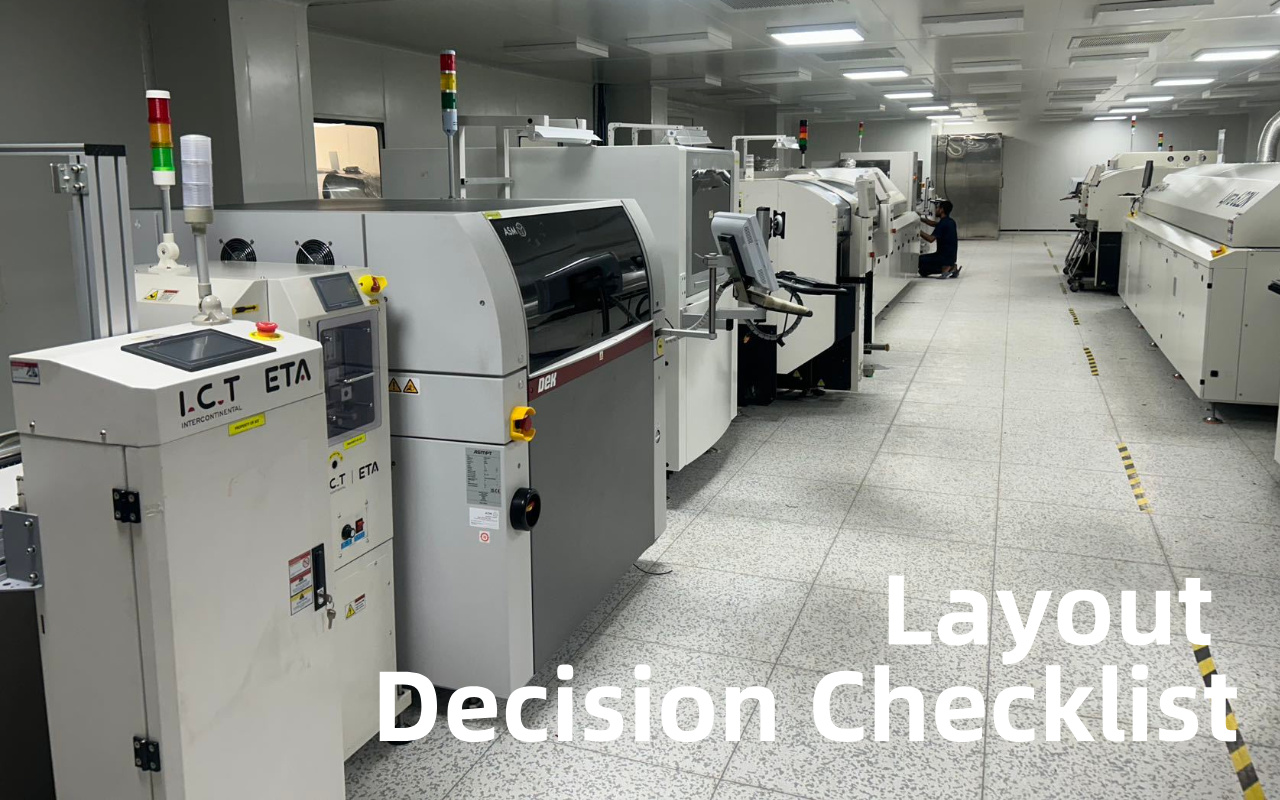

SMT 라인 레이아웃을 시작하기 전에 한발 물러서서 상황을 솔직하게 평가하십시오. 이 체크리스트는 실제 운영 요구 사항을 각 레이아웃 옵션의 장점 및 위험과 비교하는 데 도움이 되도록 설계되었습니다. 정답이나 오답은 없습니다. 상황에 따라 더 안전하고 위험한 선택만 있을 뿐입니다.
제품 믹스부터 시작하세요. 다양한 보드를 소규모 배치로 조립하고 제품을 자주 변경하는 경우 일반적으로 모듈식 레이아웃이 더 안전한 운영 마진을 제공합니다. 전환을 격리할 수 있으며 설정 작업 시 항상 전체 라인을 중지할 필요는 없습니다.
장기간 중단 없이 실행되는 소수의 제품에 중점을 두고 제작하는 경우 인라인 레이아웃이 매우 효과적일 수 있습니다. 핵심은 일관성입니다. 더 많은 변형을 도입할수록 긴밀하게 연결된 라인에 더 많은 스트레스가 가해집니다.
다음으로, 향후 몇 년 동안 생산량이 얼마나 안정적일지 고려하십시오. 인라인 레이아웃은 시간이 지나도 볼륨이 예측 가능하고 균형을 이룰 때 가장 효과적입니다. 높은 효율성으로 안정성을 보상합니다.
수요가 불확실하거나 증가하거나 더 높은 제품 혼합으로 전환할 것으로 예상되는 경우 모듈식 레이아웃은 이러한 변화를 보다 우아하게 처리합니다. 이를 통해 전체 라인을 재설계하지 않고도 용량 및 프로세스 조정이 가능합니다.
레이아웃 결정에는 재정적으로 얼마나 많은 유연성을 유지하려는지도 반영됩니다. 향후 가동 중지 시간, 재배치 비용 또는 반복적인 엔지니어링 작업에 대한 허용 범위가 제한적인 경우 모듈식 레이아웃을 사용하면 공장 수명 동안 이러한 비용을 최소화하는 데 도움이 됩니다.
더 많은 초기 투자를 하고 향후 수정이 거의 필요하지 않을 것으로 예상되는 경우 인라인 레이아웃은 안정적인 조건에서 보드당 더 낮은 비용을 제공할 수 있습니다. 나중에 유연성이 감소하는 절충안이 있습니다.
검사 요구 사항은 시간이 지나도 거의 줄어들지 않습니다. 로드맵에 현재 또는 가까운 미래에 여러 AOI, SPI 또는 X-Ray 단계가 포함되어 있는 경우 모듈식 레이아웃은 통합을 단순화하고 중단을 줄입니다.
검사 요구 사항이 최소화되고 확장 가능성이 없는 경우 인라인 레이아웃은 간단하고 효율적으로 유지됩니다. 더 많은 검사를 추가할수록 레이아웃 유연성이 더욱 중요해집니다.
마지막으로 팀의 경험을 평가하세요. 인라인 레이아웃에는 엄격한 운영, 빠른 문제 해결 및 효율적인 전환 실행이 필요합니다. 강력한 프로세스 제어와 명확한 루틴을 갖춘 팀은 이러한 환경에서 성공할 수 있습니다.
팀이 빈번한 정지나 복잡한 전환을 관리한 경험이 부족한 경우 모듈식 레이아웃은 보다 관대한 구조를 제공합니다. 이는 사람의 실수로 인한 영향을 줄이고 문제가 발생할 때 복구 속도를 높여줍니다.
인라인 레이아웃은 JUKI 및 Hanwha와 같이 지속적인 흐름과 고속 배치로 안정적인 대용량 실행에 탁월합니다. 모듈식 레이아웃은 I.C.T 검사 및 버퍼의 보다 쉬운 통합을 통해 변경 사항, 다품종 소량 및 향후 확장에 대한 더 나은 복원력을 제공합니다. 올바른 선택은 초기 공간이나 가격뿐만 아니라 제품 혼합, 수량 안정성, 검사 계획 및 향후 변경 비용에 대한 허용 범위에 따라 달라집니다. 실제 상황에 맞는 5가지 체크리스트를 사용하여 나중에 비용이 많이 드는 재작업을 피하세요.
무료 레이아웃 검토를 원하거나 다음 SMT 라인에 적합한 구성을 선택하는 데 도움을 받으려면 market@smt11.com 으로 저희 팀에 문의하세요 .
예, 하지만 비용이 많이 들고 느립니다. 인라인 라인은 긴밀하게 연결되어 있으므로 모듈식으로 전환한다는 것은 컨베이어를 절단하고, 버퍼를 추가하고, 모든 것을 재조정하는 것을 의미합니다. 많은 공장에서는 변화가 진행되는 동안 몇 달이 걸리고 생산이 중단됩니다. 나중에 유연성이 중요하다고 생각한다면 처음부터 모듈식을 선택하는 것이 좋습니다. 인라인에서 모듈로의 변환은 일부 작업에 대해 두 배의 비용을 지불하기 때문에 모듈을 먼저 구축하는 것보다 비용이 더 많이 드는 경우가 많습니다.
항상 그런 것은 아닙니다. 모듈식은 시작 시 더 많은 컨베이어와 버퍼가 필요하므로 라인 길이에 따라 초기 비용이 10~30% 더 높아질 수 있습니다. 그러나 인라인은 많이 바꾸지 않는 경우에만 비용을 절약합니다. 나중에 기계나 제품을 추가할 때 모듈식은 변경에 드는 시간과 노동력이 덜 들기 때문에 일반적으로 빠르게 투자 회수가 가능합니다. 혼합이 많거나 성장하는 공장에서는 3~5년 동안의 모듈식 총 비용이 더 낮은 경우가 많습니다.
JUKI와 Hanwha는 품질이 우수하기 때문에 둘 다 어느 레이아웃에서나 작동합니다. 인라인은 속도가 지속적인 흐름과 일치하기 때문에 안정적인 대용량에 가장 적합합니다. 설정을 자주 변경하는 경우 모듈식이 더 좋습니다. 다양한 피더 설정이나 속도를 더 독립적으로 실행할 수 있습니다. 많은 공장에서는 버퍼를 사용하여 약간의 속도 차이의 균형을 유지함으로써 모듈식 라인에서 두 브랜드를 성공적으로 혼합합니다.
직선 경로를 사용하고 컨베이어가 적기 때문에 작은 공간이 인라인으로 밀립니다. 그러나 모듈식은 더 짧은 버퍼와 컴팩트한 섹션을 갖춘 작은 공간에도 적합합니다. 공간이 매우 좁고 변화가 거의 없을 것으로 예상되는 경우 인라인이 실용적입니다. 검사나 제품 추가가 예상되는 경우 모듈식은 나중에 큰 혼란을 피함으로써 작은 영역에서도 더 많은 가치를 제공합니다.
완충기 길이는 가장 긴 예상 정지 시간에 따라 달라집니다. 대부분의 라인의 경우 중요 스테이션(배치 또는 검사 등)당 1~2미터이면 피더 재장전 또는 사소한 용지 걸림(5~15분)을 흡수하는 데 충분합니다. 긴 정차가 자주 발생하거나 기다릴 수 없는 고가치 보드가 있는 경우 더 추가하세요. 실제 실행으로 테스트합니다. 버퍼가 너무 적으면 백업이 발생합니다. 너무 많은 공간을 낭비합니다. 평균 1.5미터로 시작하고 첫 달 이후에 조정하세요.
