표면 실장 기술(SMT)은 수년에 걸쳐 전자 제조를 변화시켜 생산 공정을 더 빠르고 정확하며 효율적으로 만들었습니다. 하지만 SMT 라인은 정확히 무엇이며 현대 공장에서는 어떻게 작동합니까?
이 가이드에서는 의 다양한 구성 요소 귀하의 요구에 가장 적합한 SMT 라인 제조업체를 선택할 때 SMT 라인 , 조립 공정, 관련 비용 및 주요 고려 사항을 살펴보겠습니다.
SMT 라인은 표면 실장 장치(SMDs)를 인쇄 회로 기판(PCBs)에 조립하는 자동화 시스템을 나타냅니다. 이 조립 공정은 전자 부품을 대규모로 생산하는 데 매우 효율적인 방법입니다. 로봇 공학과 고급 기계를 사용하여 SMT 라인은 SMD가 정확하고 빠르게 보드에 배치되도록 보장합니다.
{ [t21]} 생산 라인은 솔더 페이스트 프린터 픽 앤 플레이스 기계 , 리플로우 오븐 , , 자동 검사 시스템을 포함한 다양한 기계로 구성되며 모두 함께 작동하여 PCB 조립 공정을 완료합니다. 수동 조립 방법에 비해 SMT 라인은 더 빠른 생산 시간, 더 높은 정확도 및 더 낮은 인건비를 제공합니다.
SMT 라인은 기존 조립 방법에 비해 몇 가지 중요한 이점을 제공하므로 PCB 제조에 선호되는 선택입니다.
생산 속도 증가: SMT 라인은 시간당 수천 개의 부품을 조립할 수 있어 대량 생산에 이상적입니다.
향상된 정밀도: 자동화된 시스템은 구성 요소의 정확한 배치를 보장하여 전반적인 제품 품질과 일관성을 향상시킵니다.
유연성 및 확장성: SMT 라인은 다양한 구성 요소 크기와 유형에 쉽게 적응할 수 있으므로 제조업체는 다양한 제품을 효율적으로 처리할 수 있습니다.
인건비 절감: 제조업체는 조립 공정을 자동화함으로써 인력을 늘리지 않고도 인건비를 낮추고 생산량을 늘릴 수 있습니다.
더 높은 품질 관리: 자동화된 검사 및 테스트 시스템은 결함을 감지하고 신뢰할 수 있는 최종 제품을 보장하는 데 도움이 됩니다.
다양한 SMT 라인은 제조업체에 따라 약간씩 다를 수 있지만 대부분은 다음 주요 단계를 따릅니다.
솔더 페이스트 인쇄: 프로세스는 PCB 패드에 솔더 페이스트의 얇은 층을 적용하는 솔더 페이스트 프린터로 시작됩니다.
부품 배치: 픽 앤 플레이스 기계는 솔더 페이스트 영역에 SMD를 정확하게 배치합니다.
솔더 리플로우: 보드는 솔더 페이스트가 가열되는 리플로우 오븐을 통과하여 부품을 PCB에 결합합니다.
검사 및 테스트: 자동 광학 검사(AOI) 시스템은 결함을 확인하고 기능 테스트는 보드가 의도한 대로 작동하는지 확인합니다.
컨포멀 코팅(선택 사항) : 일부 SMT 라인에는 조립된 PCB에 보호 층을 적용하기 위한 컨포멀 코팅 기계가 포함될 수 있습니다.
포장 및 배송 : 테스트가 완료되면 최종 제품에 라벨을 붙이고 포장하여 배송합니다.

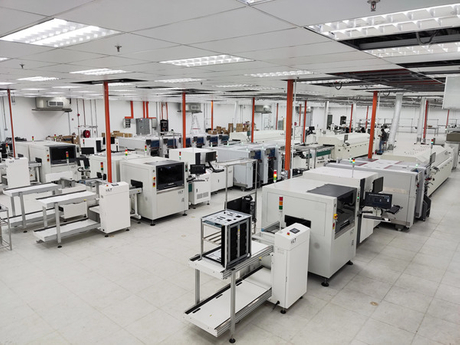

SMT 라인은 일반적으로 다음과 같은 필수 머신으로 구성됩니다.
SMT 선 장비
SMT 라인 머신
솔더 페이스트 프린터: PCB에 정확한 솔더 페이스트 층을 적용합니다.
픽 앤 플레이스 기계: 피더에서 부품을 골라 PCB에 놓습니다.
리플로우 오븐: 솔더 페이스트를 가열하여 구성 요소와 보드 사이에 견고한 연결을 만듭니다.
자동 광학 검사(AOI) 기계 : 완성된 PCB에 결함이 있는지 검사합니다.
기능 테스터 : 조립된 PCB가 전기적 요구 사항을 충족하는지 확인합니다.
각 기계는 동기화되어 작동하여 고품질 전자 부품의 효율적인 생산을 보장합니다.
SMT 라인의 비용은 시스템의 크기와 복잡성을 포함한 여러 요인에 따라 달라집니다. 소규모 설정의 경우 비용은 500,000달러에 이를 수 있으며, 최첨단 기술을 갖춘 더 큰 고급 라인은 500만 달러를 초과할 수 있습니다. 비용에 영향을 미치는 요소는 다음과 같습니다.
기계 수: 기계가 많아지면 용량이 늘어나지만 비용도 늘어납니다.
기술 및 기능: 고속 배치 또는 자동 검사 시스템과 같은 고급 기능이 프리미엄으로 제공됩니다.
자동화 정도: 완전 자동화된 라인에는 수작업이 덜 필요하지만 초기 투자 비용은 더 높습니다.
브랜드 및 평판: 신뢰성이 입증된 신뢰할 수 있는 제조업체는 가격이 더 높은 경우가 많습니다.
선행 투자가 상당할 수 있지만 SMT 라인의 효율성과 출력은 상당한 장기 수익을 제공할 수 있습니다.
올바른 SMT 라인 제조업체를 선택하는 것은 생산 프로세스의 성공을 보장하는 데 중요합니다. 고려해야 할 몇 가지 요소는 다음과 같습니다.
평판 : 제조사의 실적, 고객 리뷰, 사례 연구를 조사합니다.
기술적 전문성 : 귀하와 유사한 제품을 취급한 경험이 있는 공급자를 선택하십시오.
판매 후 지원 : 유지 관리 서비스, 교육 및 보증 옵션을 확인하세요.
유연성: 변화하는 생산 요구 사항에 적응하고 확장 가능한 솔루션을 제공할 수 있는 제조업체를 선택하세요.
총 소유 비용: 서비스 계약, 기계 내구성, 운영 비용을 포함한 장기 비용에 중점을 둡니다.
신뢰할 수 있는 제조업체는 생산 요구 사항에 맞는 최첨단 기술, 강력한 고객 지원 및 유연한 옵션을 제공해야 합니다.
SMT 라인에 투자하면 생산 효율성, 품질 관리 및 생산량을 크게 향상시킬 수 있습니다. PCB 조립을 자동화함으로써 제조업체는 운영을 확장하고 전자 시장의 증가하는 수요를 충족할 수 있습니다. 관련된 SMT 프로세스, 장비 및 비용을 이해하면 정보에 입각한 결정을 내리는 데 도움이 되며 필요에 가장 적합한 시스템과 제조업체를 선택할 수 있습니다.
제조업체는 SMT 라인의 이점, 프로세스 및 주요 고려 사항에 집중함으로써 표면 실장 기술을 최대한 활용하여 성장을 촉진하고 경쟁 우위를 유지할 수 있습니다.
