| 고급 자동 PCB AOI 기계 AI-5146W
I.C.T AI-5146W는 THT 납땜 후 양면 검사를 위해 설계된 최첨단 온라인 Aoi 검사기입니다. 고정밀 컬러 카메라와 CNN 알고리즘을 사용하여 보드 이미지를 실시간으로 캡처 및 처리하여 잘못된 부품, 누락된 구성 요소 또는 역극성과 같은 결함을 지능적으로 판단합니다. 이 자동화된 광학 검사 기계는 변경 없이 라인 전체에 걸쳐 생산 효율성을 높이고, 신속한 결함 위치 파악과 생산 라인 제어를 제공합니다. 원격 프로그래밍 및 MES 데이터 보고서와 같은 기능을 통해 추적 가능한 데이터와 낮은 허위 경보를 보장합니다. SMT 공장에 이상적인 이 aoi 광학 검사 기계는 다양한 PCB 크기와 두께를 지원하므로 전자 제품 제조의 품질 보증을 위한 신뢰할 수 있는 도구입니다.
| 특징

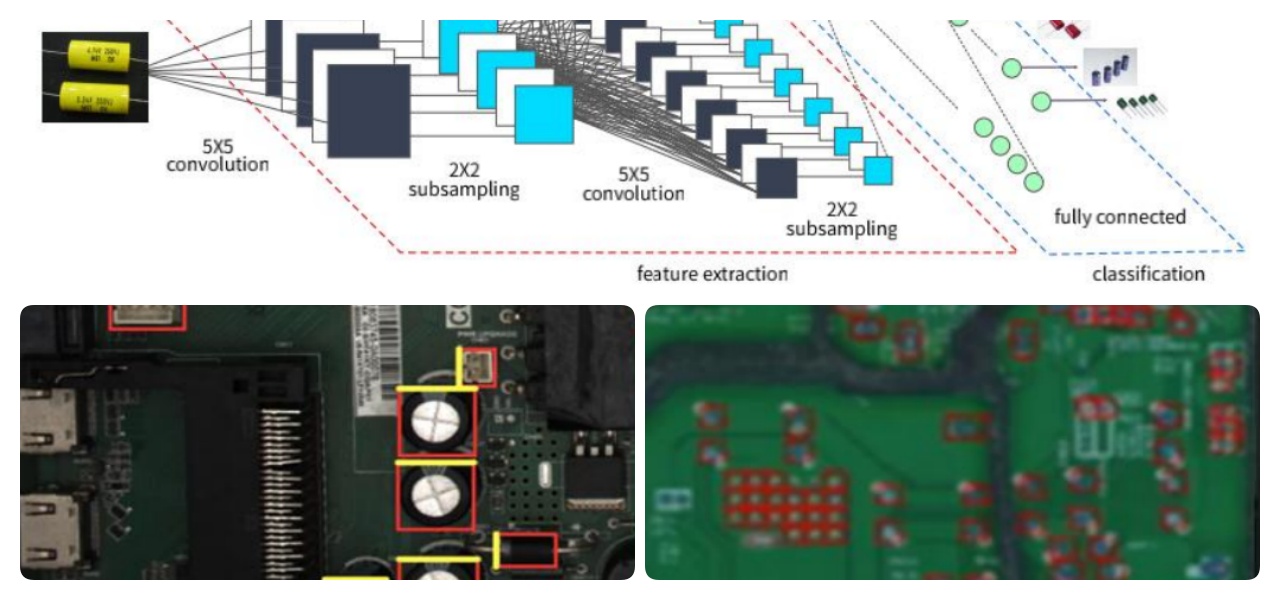

딥러닝 알고리즘
AI-5146W 자동 PCB Aoi 기계는 CNN을 통한 딥 러닝을 사용하여 빅 데이터를 최적화하고 지능적인 미니멀리스트 프로그래밍을 가능하게 합니다. 원클릭으로 구성요소와 납땜 접합부를 자동으로 식별하여 기존 방법에서 흔히 발생하는 긴 프로그래밍 시간과 높은 허위 경보 문제를 해결합니다. 방대한 데이터세트에 대해 교육을 받은 이 제품은 다양한 솔더 조인트 모양에서도 NG와 OK 보드를 정확하게 구별합니다. 이를 통해 검사 오류가 줄어들고 부품 돌출부나 납땜의 핀 구멍을 간섭 없이 처리하는 등 다양한 시나리오에 대한 일반화가 향상됩니다.

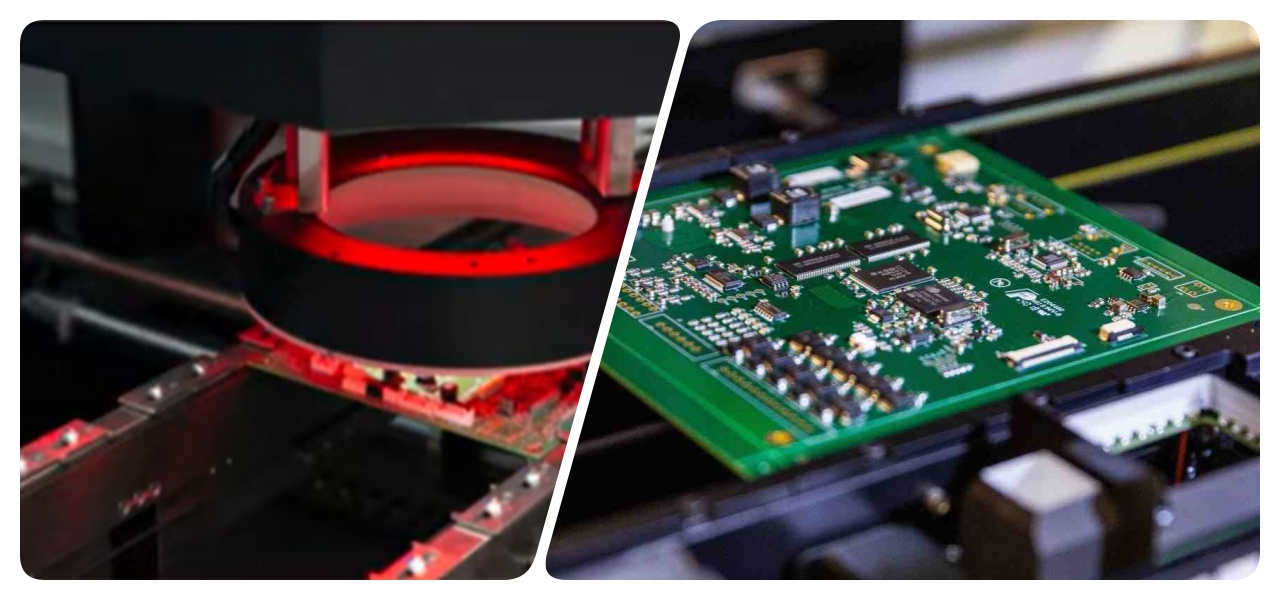

유연한 검사 절차
이 자동 광학 검사 기계는 유연한 프로그래밍을 제공하므로 생산을 중단하지 않고도 온라인 또는 오프라인 조정이 가능합니다. 컬러 링 저항기, 커패시터, 다이오드 및 소켓을 지능적으로 검사합니다. 프로그래밍에는 기존 파일을 호출하여 빠르게 전환할 수 있으며 단 10~20분만 소요됩니다. 품목 번호, 잘못된 장치 또는 유형을 알려주는 음성 경보를 통해 원활한 작동을 보장합니다. 10~15분의 짧은 디버깅 시간으로 인해 운영자가 사용하기 쉽습니다.

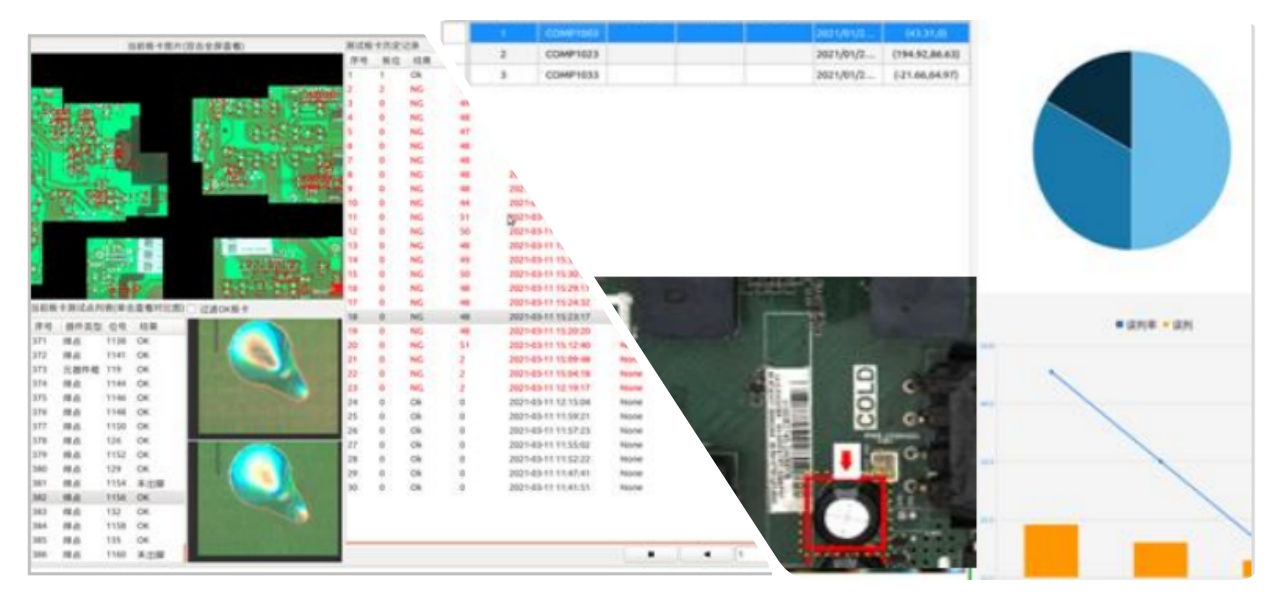

강력한 검사 능력
멀티보드, 혼합보드 및 혼합 재료 검사를 지원하는 온라인 aoi 검사 기계는 다양한 각도와 위치에서 회전을 처리합니다. 여기에는 Bad Mark 건너뛰기가 포함되어 있어 속도나 정확성을 저하시키지 않으면서 다양한 생산 요구 사항에 대한 다양성을 향상시킵니다.
| 사양
| 모델 | I.C.T DIP 온라인 양면 AOI AI-5146W (THT 납땜 후) | I.C.T DIP 온라인 양면 AOI AI-5146WL (THT 납땜 후) |
| FOV | 52.6*44mm |
| 해결 | 21.5um |
| 카메라 | 5M |
| 검사 속도 | 0.23초/FOV |
| PCB 키 | 상:75mm, 하:75mm |
| PCB 두께 | 0.3 ~ 6.0mm |
| PCB 가장자리 | 3.0mm |
| PCB 뒤틀림 | ±3.0mm |
| PCB 무게 | 최대:10Kg |
| 컨베이어 높이 | 750&900±20mm |
| 조정 있음 | 수동&자동 |
| 컨베이어 방향 | L ~R 또는 R ~L |
| 힘 | AC220 50/60Hz,5A |
| 정격 출력 | 520W |
| 의사소통 | smema |
| 무게 | 890Kg | 100Kg |
| 차원 | L1050*W1335*H1650mm | L1050*W1535*H1650mm |
* I.C.T 품질과 성능에 대한 작업을 계속 진행하면 사양 및 외관이 특별한 통지없이 업데이트 될 수 있습니다.

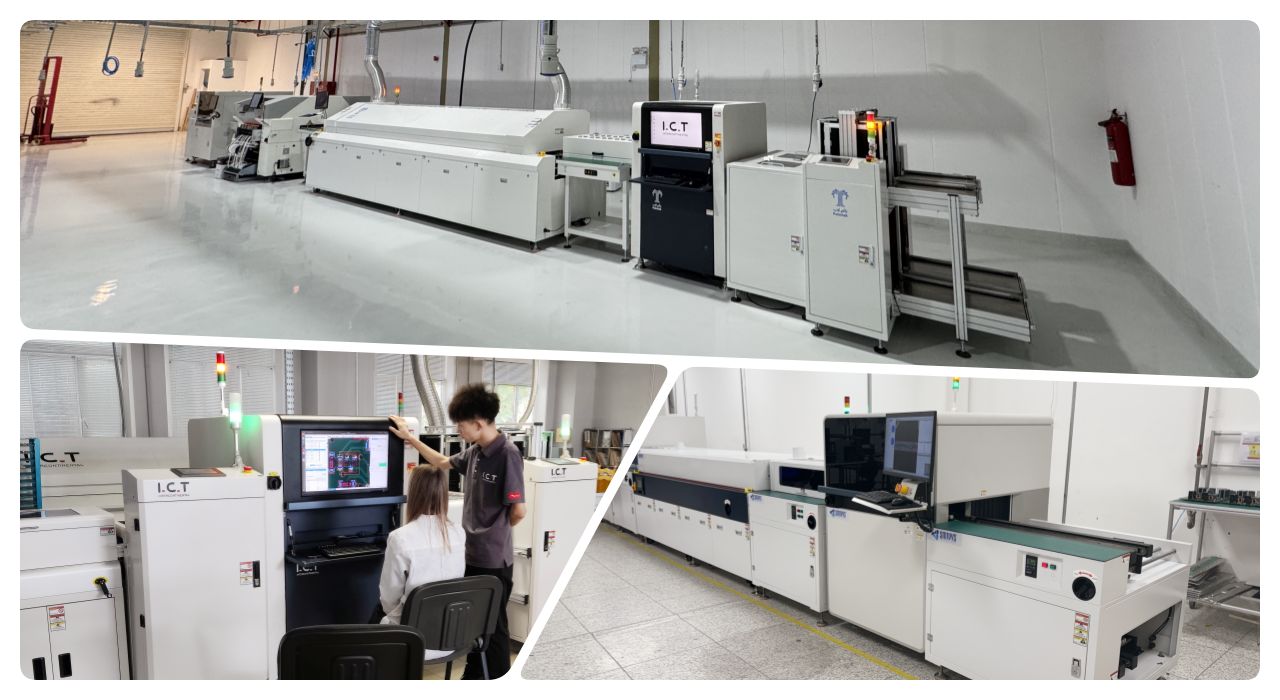

| DIP 라인 장비 목록
당사의 DIP 생산 라인은 효율적이고 정밀한 PCB 조립을 위한 고급 도구를 제공합니다. 완전 자동화된 DIP 라인에는 정확한 부품 배치를 위한 DIP 삽입 라인, 원활한 PCB 진입을 위한 웨이브 로더, 안전한 출구를 위한 웨이브 언로더 및 최종 점검을 위한 조립 벨트 라인이 포함됩니다. 이 고품질 PCB DIP 생산 라인은 안정적인 작동, 안정적인 THT 삽입 및 비용 효율적인 조립을 보장하여 다양한 산업 요구를 충족합니다. 모듈식 설계와 I.C.T의 글로벌 지원을 통해 스루홀 작업의 생산성을 높입니다.
| 제품명 | DIP 라인의 용도 |
자동 삽입 기계 | DIP 생산 라인을 위해 정밀하게 구성요소를 PCB에 자동으로 배치합니다. |
웨이브 납땜 기계 | THT 플러그인 프로세스 동안 땜납을 녹여 PCB에 견고한 접합을 형성합니다. |
선택적 납땜 기계 | 정확한 THT 조립을 위해 특정 영역에 선택적으로 납땜을 적용합니다. |
포스트 웨이브 인라인 AOI | DIP 조립PCB에서 납땜 접합부 및 배치 결함을 검사합니다. |
엑스레이 | THT 구성 요소의 내부 납땜 품질과 숨겨진 결함을 확인합니다. |
ICT 테스터 | 조립된 PCB의 전기적 성능과 연결성을 테스트합니다. |
벨트 어셈블리 라인 | 효율적인 조립 및 검사를 위해 DIP 라인을 통해 PCB를 원활하게 운송합니다. |
| 고객 성공 비디오
특집 동영상에서는 AI-4026, AI-4540, AI-5146W를 포함한 5가지 고급 AOI 모델을 선보이며 효율적인 프로그래밍 기능을 강조합니다. 이 비디오에서는 빠른 설정을 위한 원키 프로그래밍, 구성요소 전체에 설정을 적용하기 위한 매개변수 브로드캐스팅, 브리징 납땜 프레임의 자동 감지, 복제된 보드를 위한 패널 복사 프로그래밍, 검사 경로를 최적화하기 위한 지능형 경로 계획을 보여줍니다. 멕시코에 있는 고객의 SMT 라인에서 나온 이 실제 사례는 AI-5146W 자동 PCB Aoi 기계가 어떻게 원활하게 통합되어 설정 시간을 최대 50% 단축하고 결함 감지 정확도를 향상시키는지를 보여줍니다. 현장 엔지니어는 실습 서비스를 제공하여 원활한 설치와 교육을 보장하며, 이를 통해 고객은 생산 과정에서 처리량을 높이고 잘못된 경보를 줄이는 데 도움이 되었습니다.

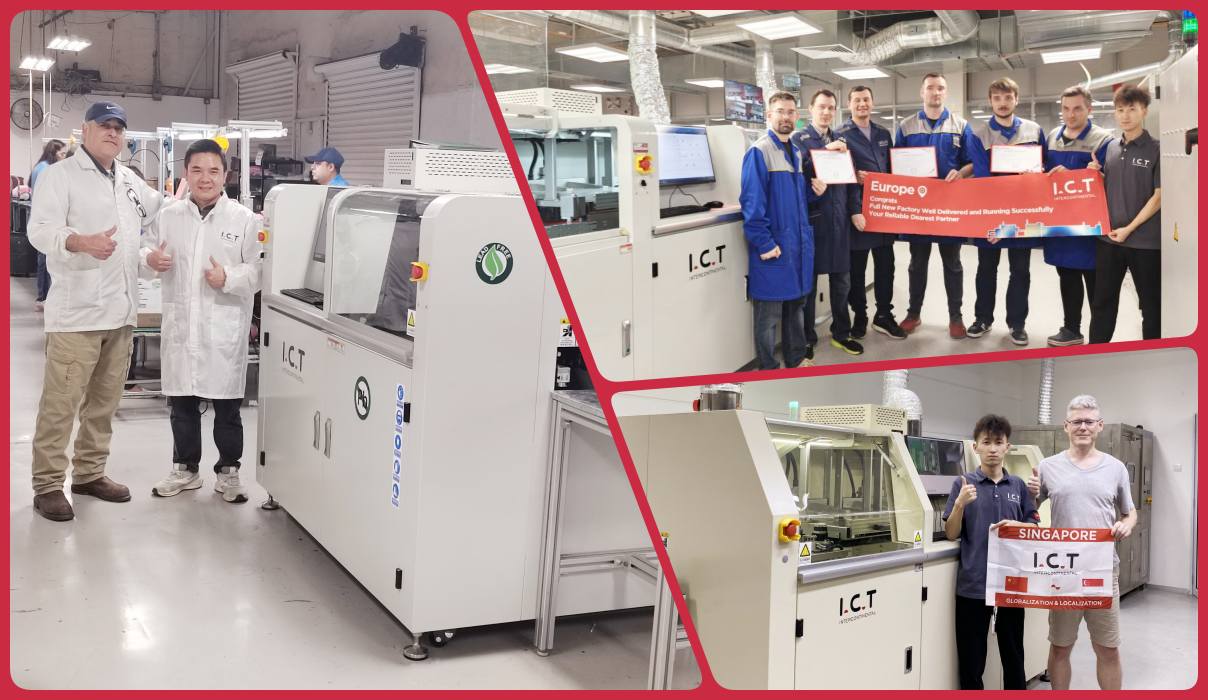

| 서비스 및 교육
I.C.T는 자동 PCB Aoi 기계 성능을 극대화하기 위한 포괄적인 서비스와 교육을 제공합니다. 당사의 글로벌 팀은 설치, 원격 디버깅 및 현장 유지 관리를 제공하여 가동 중지 시간을 최소화합니다. 교육 프로그램은 귀하의 필요에 맞는 작동, 프로그래밍 및 문제 해결을 다룹니다. 중앙 집중식 관리로 일대다 판단과 빠른 대응을 지원하여 생산 최적화를 돕습니다. 당사의 장기적인 파트너십 접근 방식에는 정기적인 업데이트와 기술 지원, 공장에 대한 신뢰와 효율성 구축이 포함됩니다.
| 고객 리뷰
우리 고객들은 I.C.T 엔지니어들의 전문성과 설치 중 신속한 문제 해결을 칭찬합니다. 그들은 정확성과 사용 용이성에 주목하면서 신뢰할 수 있는 자동 PCB Aoi 기계 성능을 좋아합니다. 많은 사람들이 손상을 방지하는 안전한 포장과 빠른 배송을 강조합니다. 또한 고객은 쿼리에 대한 신속한 응답, 원활한 운영 및 강력하고 지속적인 지원을 높이 평가합니다.
| 우리의 인증
I.C.T는 품질과 안전에 대한 우리의 약속을 반영하여 CE, RoHS, ISO9001 및 다양한 특허와 같은 주요 인증을 보유하고 있습니다. 이를 통해 당사의 자동 PCB Aoi 기계가 환경 규정 준수 및 신뢰성에 대한 글로벌 표준을 충족하도록 보장합니다. AI 검사에 대한 당사의 특허 기술은 혁신을 강화하는 동시에 ISO9001은 일관된 제조 프로세스를 보장하여 고객에게 제품 내구성과 성능에 대한 확신을 줍니다.
| I.C.T 및 우리 공장 소개
I.C.T는 자체 R&D 및 생산 기능을 갖춘 선도적인 전자 제조업체로 12,000m² 규모의 시설에서 89명 이상의 직원을 고용하고 있습니다. 우리는 2012년부터 빠르게 성장하여 72개국에서 1,600명 이상의 고객에게 서비스를 제공하고 있습니다. 우리 공장은 엄격한 테스트 절차와 강력한 품질 관리 시스템을 갖추고 있어 모든 자동 PCB Aoi 기계가 높은 표준을 충족하도록 보장합니다. 20명의 엔지니어와 8개의 지사를 통해 수요 분석부터 최적화까지 글로벌 솔루션을 제공합니다.
