I.C.T-SS550P2
I.C.T
| 수량： | |
|---|---|
| 3 솔더 냄비 선택적 웨이브 솔더링 머신
이것 좀 보세요. 우리의 거대한 동관 공장 내부에 최고의 3 솔더 포트 선택적 웨이브 솔더링 기계를 만들었습니다. 따라서 포트를 비우지 않고도 세 가지 다른 합금을 동시에 실행할 수 있습니다. Panasonic 모터의 깃털처럼 가벼운 알루미늄 갠트리가 단 0.8초 만에 모든 핀을 치는 동안 보드는 완전히 움직이지 않습니다. 질소는 모든 것을 빛나게 유지하고 낭비를 거의 0으로 유지합니다. 경로, 온도, 분사량, 파도 높이 등 모든 것을 거대한 터치스크린에서 제어하고 즉각적인 전환을 위해 원하는 만큼 많은 프로그램을 저장할 수 있습니다. 자동 보정, 라이브 카메라, 독일 스프레이 밸브 및 3개의 티타늄 포트로 인해 3 솔더 포트 선택적 웨이브 솔더링 기계가 연중무휴 24시간 짐승처럼 작동합니다.
| DIP 라인 장비 목록
독일의 고속 밸브는 매번 0.02mm에 달하는 작은 플럭스 도트(고체 함량 10% 미만)를 완벽하게 분사합니다. 탱크는 가압되어 있으며 디지털 미터가 있어 압력이 절대 떨어지지 않습니다. 남은 플럭스는 슬라이드 아웃 트레이에 떨어지며 2초 만에 깨끗해집니다. 일본 SMC 공기 부품과 큰 게이지를 사용하면 점검이 매우 쉽습니다. 자동 펌프는 플럭스 흐름을 논스톱으로 유지합니다. 이 설정은 3 Solder Pot Selective Wave Soldering Machine의 모든 단일 패드를 고정합니다.
하단 적외선 히터가 기본으로 제공되며 위아래로 이동할 수 있습니다. 최고 열기 또는 추가 IR은 선택 사항입니다. 두꺼운 단열재와 개방형 그리드 디자인이 보드 전체에 열을 완벽하게 분산시킵니다. 히터와 모터는 최고급 브랜드 제품으로 매우 조용하며, 도구 없이도 교체할 수 있습니다. 보드는 완벽하게 예열되어 결코 휘어지지 않으며 0.8초의 속도로 킬러 조인트를 준비합니다.
3개의 독일 전자기 펌프와 3개의 티타늄 포트가 누출되거나 표류하지 않는 견고한 미니 웨이브를 제공합니다. 질소 흐름, 납땜 온도, 파고 및 자동 보정을 터치스크린에서 바로 설정할 수 있습니다. 질소는 관절을 거울처럼 보이게 하고 찌꺼기도 거의 없습니다. 레이저가 높이를 감시하고, 노즐이 스스로 청소하며, 900시간의 영상이 저장됩니다. 이것이 3 Solder Pot 선택적 웨이브 납땜 기계의 탁월한 심장입니다.
3섹션 롤러 라인과 측면 및 상단의 에어 클램프는 최대 20kg의 보드를 고정 상태로 유지합니다. 두툼한 레일과 빠른 서보가 모든 것을 버터처럼 부드럽게 움직입니다. 두꺼운 보드 또는 양면 보드? 괜찮아요. 3개의 솔더 포트 선택적 웨이브 솔더링 머신 설정에서 논스톱으로 실행되도록 제작되었습니다.
두뇌는 Cat-6 배선과 전체 공장 네트워크 연결을 갖춘 CE 인증 PLC입니다. 단계별 마법사, 그림 편집, 자동 노즐 감지 및 4개 언어를 통해 매우 빠르게 학습할 수 있습니다. 원격 기술 지원을 통해 3 Solder Pot Selective Wave Soldering Machine은 하루 종일 돈을 벌 수 있습니다.
크고 밝은 화면, 간단한 가이드, 원터치 라이브 카메라 보기, 음성 알림을 통해 마치 비디오 게임을 하는 듯한 느낌을 받을 수 있습니다. 단 몇 초 만에 영어, 중국어, 일본어, 러시아어 사이를 전환할 수 있습니다. 맞춤형 조명과 Wi-Fi를 통해 직접 방문하지 않고도 계속해서 소식을 확인할 수 있습니다.
| 사양
| 온라인 선택파 솔더링 머신 | ||||
| 모델 | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| 온라인 모듈식 | 스프레이 + 예열 및 납땜 | 스프레이 + 예열 + 납땜 | 스프레이 + 예열 + 납땜 + 납땜 | 스프레이 + 예열 + 납땜 + 납땜+ 납땜 |
| 납땜 시스템 | ||||
| 노즐 수량 | 1 | 1 | 2 | 3 |
| 솔더 포트 수량 | 1세트 | 1세트 | 2세트 | 3세트 |
| 더블 포트(옵션) | N/A | 옵션 | 옵션 | 옵션 |
| 솔더팟 전력 | 2.35kw | 2.35kw | 4.70kw | 7.05kw |
| 플럭스 시스템 | ||||
| 플럭스 저장 탱크 | 1L | 1L | 2L | 2L |
| 플럭스지지 | 플럭스 알람, 자동 | |||
| 스프레이 노즐 | 독일 제트 밸브 (스팟 및 라인 스프레이) 1 세트 | |||
| 스프레이 노즐 크기 | 130um (180um, 210um 옵션) | |||
| 스프레이 속도 | 0 ~ 20mm/s | |||
| 스프레이 노즐 이동 속도 | 0 ~ 400mm/s | |||
| 예열 시스템 | ||||
| 예열 모드 | 열기와 IR | 열기와 IR | 열기와 IR | 열기와 IR |
| 예열 영역 | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| 예열 구역 | 상단 열풍: 2, 하단 IR: 1 | |||
| 하단 예열 전력 | 최대 12kw | |||
| 최고 예열 전력 | 최대 6kw | |||
| 워밍업 시간 | 약 15분(150℃ 설정) | |||
| 제어 모드 | PC+PLC | |||
| 운송 시스템 | ||||
| PCB 크기(고정구 포함) | 120*60~500*500mm | |||
| PCB 교체 | 온라인 | |||
| PCB 상단 여유 공간 | 120mm | |||
| 운송 높이 | 900 ± 20mm | |||
| 운송 폭 | 60 ~ 500mm | |||
| 치수 : mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| 무게 | 대략: 800kg | 대략: 1200kg | 대략: 1300kg | 대략: 1500kg |
| DIP 라인 장비 목록

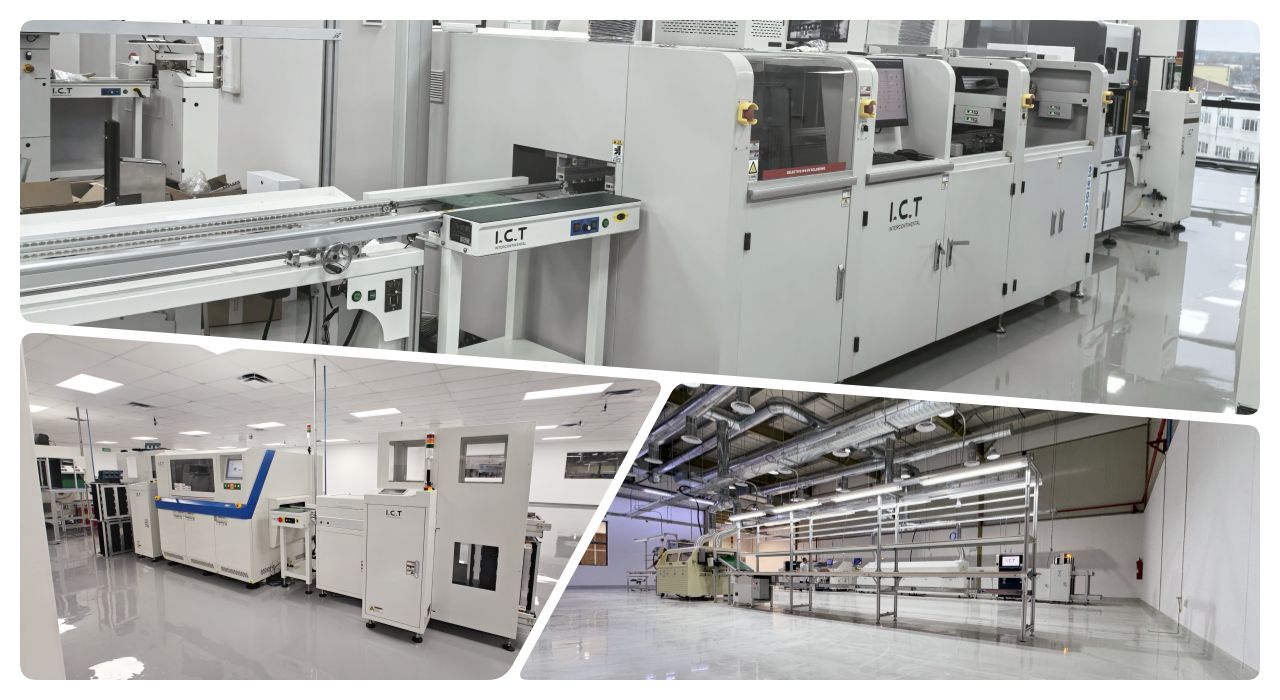

귀하의 3 솔더 포트 선택적 웨이브 솔더링 기계를 당사의 전자동 DIP 라인에 연결하시면 완벽한 하이믹스 THT 드림팀이 탄생하게 됩니다. 부품을 고정시키는 초고속 인서터, 보드를 기계에 원활하게 공급하는 스마트 로더, 스트레스 없이 완성된 보드를 잡는 부드러운 언로더, 최종 점검을 위한 긴 컨베이어가 제공됩니다. 모든 것이 자체 제작되고 CE 인증을 받았으며 0.8초 주기로 몇 초 만에 작업을 전환합니다. 72개국의 부품 창고 및 기술을 통해 전체 스루홀 라인을 처음부터 끝까지 빠르고 저렴하게 운영합니다.
| 제품명 | DIP 라인의 용도 |
|---|---|
DIP 생산 라인을 위해 정밀하게 구성요소를 PCB에 자동으로 배치합니다. | |
THT 플러그인 프로세스 동안 땜납을 녹여 PCB에 견고한 접합을 형성합니다. | |
정확한 THT 조립을 위해 특정 영역에 선택적으로 납땜을 적용합니다. | |
| 포스트 웨이브 인라인 AOI | DIP 조립PCB에서 납땜 접합부 및 배치 결함을 검사합니다. |
| 고객 성공 비디오
2025년 초, 베트남의 대형 카메라 회사가 새로운 3 솔더 포트 선택적 웨이브 솔더링 기계를 테스트하기 위해 날아왔습니다. 우리 엔지니어들은 실제 보드를 로드하고, 고객이 완벽한 조인트가 카메라에 실시간으로 나타나는 것을 지켜보는 동안 0.8초 주기로 실행한 다음 이틀 동안 직원들에게 프로그래밍, 청소 및 수정에 대해 교육했습니다. 그들은 완전히 자신감을 갖고 상자가 도착하는 순간 볼륨을 흔들 준비가 되어 있었습니다. 이것이 바로 I.C.T 전 세계적으로 인기를 끄는 방식입니다.
| 전문 서비스 및 교육
상자에 담은 날부터 몇 년 후까지, 우리는 여러분을 도와드립니다. 20명의 수석 엔지니어와 72개국의 현지 팀이 필요할 때마다 현장이나 온라인으로 교육을 제공합니다. 3개 대륙에 있는 예비 부품 창고와 실제 연중무휴 핫라인을 통해 3 Solder Pot 선택적 웨이브 솔더링 기계가 영원히 새 것처럼 작동합니다.
| 고객 칭찬
공장의 고객은 우리 엔지니어가 인내심이 뛰어나고 실제로 관심을 갖고 있다고 계속 말합니다. 그들은 정확한 플럭스, 견고한 3파, 그리고 3 솔더 포트 선택적 웨이브 솔더링 머신이 0.8초 속도에서 재작업이 거의 없이 얼마나 빠른 속도로 비용을 지불하는지에 대해 열광합니다. 상자가 완벽하게 표시되고 당일 원격 수정을 통해 새로운 고객을 평생 친구로 만들 수 있습니다.
| 산업 인증
3 Solder Pot 선택적 웨이브 납땜 기계에는 CE 안전, RoHS 녹색 마크, ISO9001 품질 배지 및 밸브, 펌프 및 레이저 기술에 대한 다양한 자체 특허가 함께 제공됩니다. 이 스탬프는 귀하가 지구상 어디에서나 신뢰할 수 있는 안전하고 깨끗하며 전투 테스트를 거친 장비를 얻을 수 있다는 것을 의미합니다.
| I.C.T 회사 및 공장 소개
2012년부터 우리는 전 세계적으로 89명의 팀원, 20명의 엔지니어, 8개의 사무실을 갖춘 거대한 12,000m² 규모의 캠퍼스로 성장했습니다. 우리는 한 지붕 아래에서 모든 것을 설계, 절단, 용접, 조립 및 테스트합니다. 우리는 이미 전체 SMT 및 THT 라인을 통해 72개국의 1,600개 이상의 공장을 지원하고 있으며, 솔더 포트 선택적 웨이브 솔더링 기계 3대마다 매우 엄격한 점검과 실제 품질 관리를 거쳐 출고됩니다.
