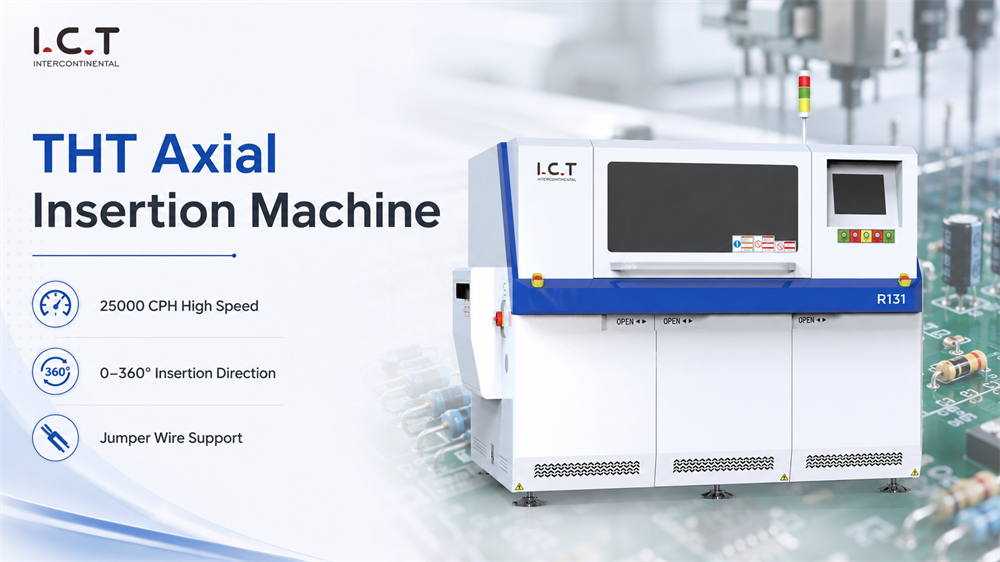

많은 THT 생산 라인은 여전히 축 부품, 방사형 부품 및 특수 부품을 수동으로 삽입하는 작업자에 의존합니다. 이로 인해 생산 속도가 느려지고 삽입 누락 위험이 높아지며 장시간 교대 근무 중에 품질을 제어하기가 더 어려워질 수 있습니다. 인라인 축형 및 방사형 삽입 기계 솔루션은 공장이 무거운 수동 작업에서 보다 체계적인 자동 삽입 프로세스로 전환할 수 있도록 설계되었습니다.
이 시스템은 전원 보드, 제어 보드, LED 보드, 가전 제품 및 산업용 PCBA 제품을 위한 DIP 및 스루홀 PCB 어셈블리에 사용할 수 있습니다. 저항기, 다이오드, 인덕터, 퓨즈 및 점퍼와 같은 축형 부품은 납땜 전에 자동으로 삽입될 수 있습니다. 생산 라인에 방사형 부품도 필요한 경우 방사형 삽입 기계 또는 방사형 부품 삽입 장치를 동일한 관통 구멍 작업 흐름에 일치시킬 수 있습니다. 이러한 방식으로 라인 관리와 확장이 쉬워지며 안정적인 배치 제조에 더욱 적합해집니다.
| 제품특징
인서트 시스템은 반복적인 구성요소 삽입을 보다 일관되게 만들기 위해 구축되었습니다. 견고한 기계 구조, 정확한 좌표 이동 및 안정적인 삽입 제어를 사용하여 수동 기술에 대한 의존도를 낮추고 축 방향 리드 부품을 PCB 구멍에 배치합니다. 다양한 PCB 모델을 처리하는 생산 팀의 경우 시스템은 교대 근무 간의 변동을 줄이는 데 도움이 되며 웨이브 솔더링 또는 선택적 솔더링 전에 보다 깔끔한 삽입 프로세스를 지원합니다.

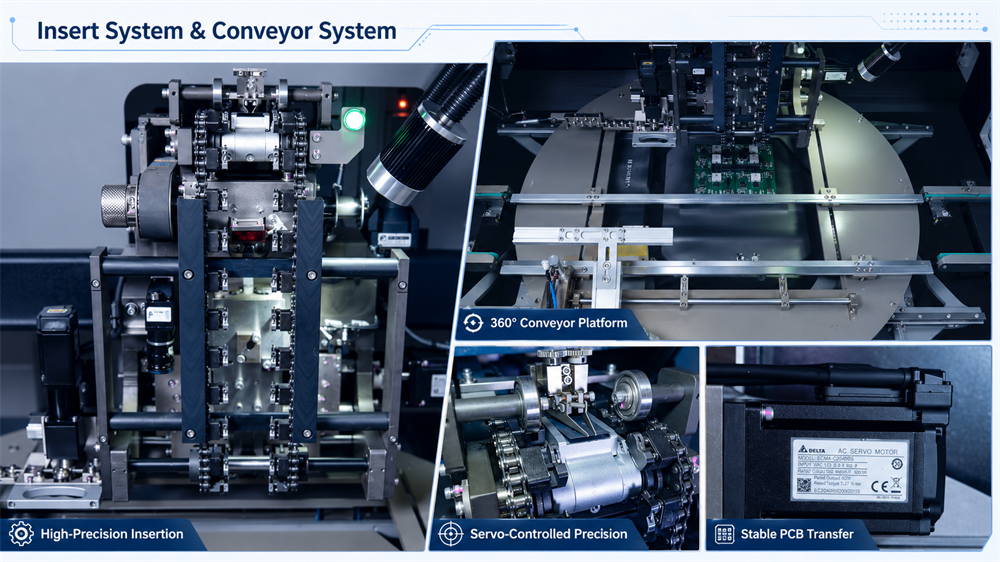

컨베이어 섹션은 꾸준한 PCB 움직임을 위해 설계되었습니다. 회전 플랫폼은 유연한 삽입 방향을 지원하고, 서보 제어는 각도를 보다 정확하게 정렬하는 데 도움이 됩니다. 보드는 푸시 플레이트와 기계적 정지 구조로 배치된 후 센서 감지 기능이 있는 스텝 벨트로 이송됩니다. 이는 인라인 축형 및 방사형 삽입 기계가 보드 이송, 삽입 타이밍 및 다운스트림 납땜이 조화롭게 유지되어야 하는 연결된 DIP 라인 내에서 원활하게 작동하는 데 도움이 됩니다.

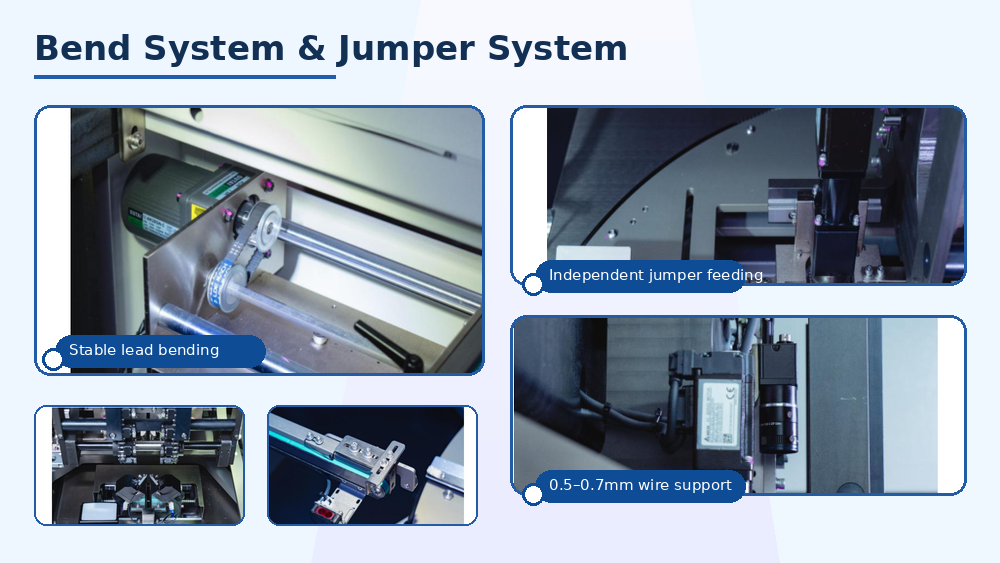

리드 벤딩은 단순한 기계적 단계가 아닙니다. 이는 납땜 전에 부품이 안정적으로 유지되는지 여부에 직접적인 영향을 미칩니다. 굽힘 시스템은 배치 후 삽입된 리드를 형성하는 데 도움이 되므로 보드 취급 및 납땜 중에 구성 요소가 안전하게 유지될 수 있습니다. 구조는 PCB 및 구성요소 본체에 불필요한 응력을 방지하도록 설계되었습니다. 이는 장기간 생산 시 안정적인 삽입 품질이 필요한 고객에게 유용합니다.
점퍼 시스템은 독립적인 점퍼 와이어 공급을 지원합니다. 모터 기반 공급 제어를 통해 시스템은 다양한 점퍼 와이어 직경을 처리하고 와이어 공급을 보다 정확하게 유지할 수 있습니다. 축 구성 요소와 함께 점퍼를 사용하는 PCBA 설계의 경우 추가 수동 작업의 필요성이 줄어듭니다. 이는 또한 혼합 관통 구멍PCB 제품에 대한 자동 삽입 기계를 더욱 실용적으로 만듭니다.

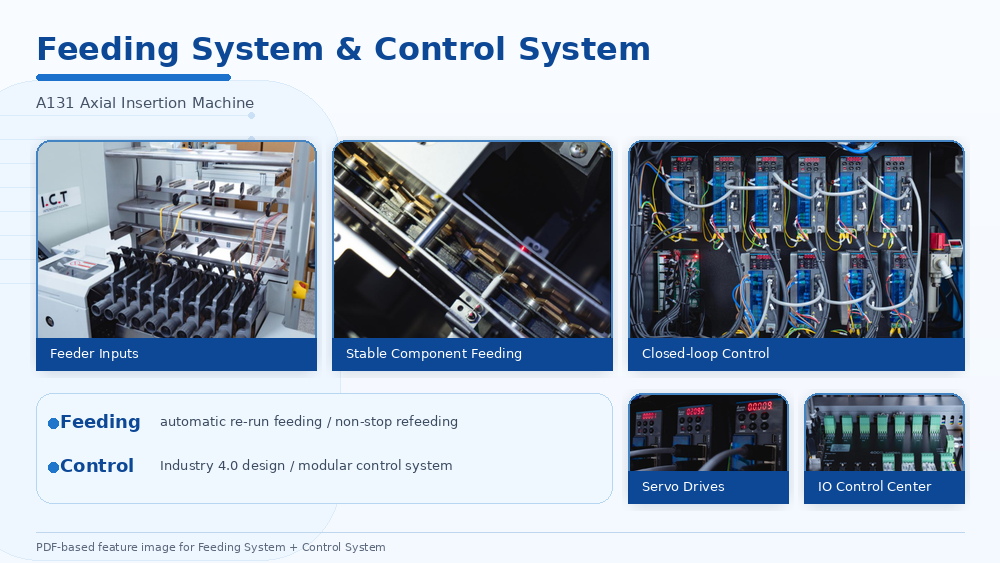

좋은 공급 시스템은 생산 리듬을 안정적으로 유지합니다. 이 시스템은 자동 재실행 공급 및 무중단 재공급을 지원하여 자재 중단으로 인한 대기 시간을 줄이는 데 도움이 됩니다. 구성 요소 수와 제품 혼합에 따라 다양한 피더 입력 구성을 선택할 수 있습니다. 다품종 DIP 생산의 경우 단순히 기계 속도를 추구하는 것보다 유연한 공급이 더 유용한 경우가 많습니다.

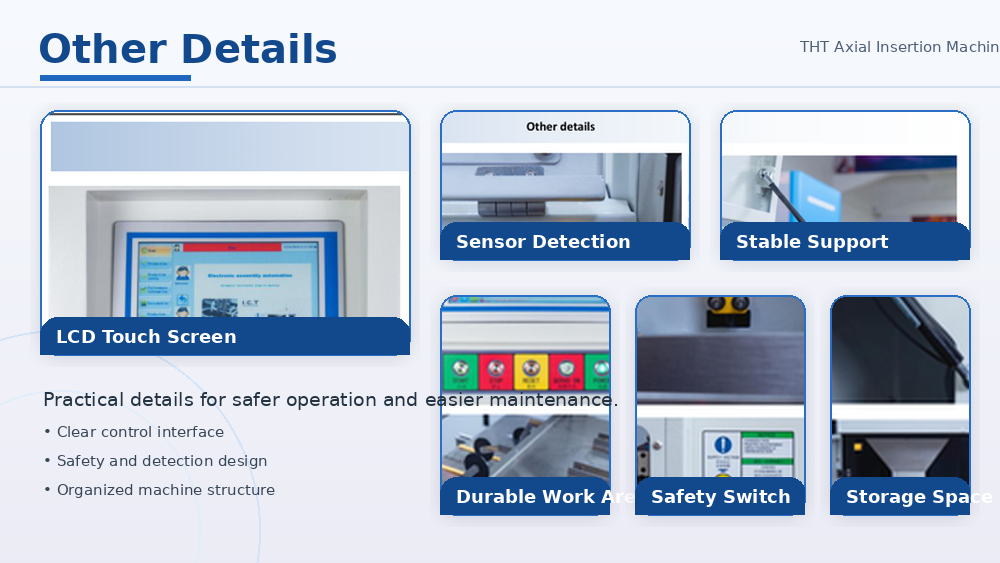

자동 삽입 관리를 위한 제어 시스템이 개발되었습니다. 폐쇄 루프 제어를 통해 명확한 작동, 프로그램 저장 및 빠른 응답을 지원합니다. 작업자는 터치스크린 인터페이스를 통해 생산 프로그램을 관리하고 제품 설정을 보다 쉽게 변경할 수 있습니다. 삽입 장착 기계 또는 PCBA 자동 삽입 기계 프로세스를 계획하는 공장의 경우 이 제어 설계는 삽입, 전송 및 라인 작동을 보다 쉽게 모니터링하는 데 도움이 됩니다.
이 시스템은 특정 생산 문제에 대한 자동 복구를 지원하여 불필요한 중단을 줄이는 데 도움이 됩니다. 삽입 방향을 넓은 각도 범위 내에서 조정할 수 있으므로 다양한 PCB 레이아웃을 더 쉽게 처리할 수 있습니다. 리드 굽힘 각도 및 굽힘 길이 제어는 나중에 납땜할 부품을 준비하는 데 도움이 됩니다. 이 기계는 또한 이중 언어 작동, 대용량 프로그램 저장, 핀과 클램프에 의한 PCB 고정 및 안정적인 공기압 작동을 지원합니다.
전체 THT 라인의 경우 모든 작은 정지가 다음 프로세스에 영향을 미칠 수 있으므로 이러한 세부 정보가 중요합니다. 자동 방사형 삽입 기계, 웨이브 납땜 기계, DIP AOI 및 PCB 처리 장비와 결합된 경우 인라인 축형 및 방사형 삽입 기계 솔루션은 고객이 보다 원활한 스루홀 조립 프로세스를 구축하는 데 도움이 될 수 있습니다.
| 사양
| 사양 | A131M | A131H |
|---|---|---|
| 구성 요소 피더 입력 | 10개 (옵션 : 30, 40, 50, 100개) | 20개 (옵션 : 30, 40, 50, 100개) |
| 삽입 속도 | 25000CPH, 최대 0.12s/포인트(0.14s, 0.16s, 0.18s/포인트 변경 가능) | 25000CPH, 최대 0.12s/포인트(0.14s, 0.16s, 0.18s/포인트 변경 가능) |
| 삽입 범위 | 부품 : 5~22mm, 점퍼 : 5~26mm | 부품 : 5~22mm, 점퍼 : 5~26mm |
| 점퍼 피더 | 0.5~0.7mm, 독립공급 | 0.5~0.7mm, 독립공급 |
| 삽입 복구 | 자동 복구 | 자동 복구 |
| 삽입 방향 | 0 ~ 360 ° 방향 1 ° 증분 | 0 ~ 360 ° 방향 1 ° 증분 |
| 부품 리드 굽힘 각도 | 35°±15° | 35°±15° |
| 부품 리드 굽힘 길이 | 1.2~2.2mm | 1.2~2.2mm |
| 구성 요소 유형 | 점퍼, 커패시터, 트랜지스터, 다이오드, 인덕터, 저항, 퓨즈 등, 52-90mm 표준 패키지 | 점퍼, 커패시터, 트랜지스터, 다이오드, 인덕터, 저항, 퓨즈 등, 52-90mm 표준 패키지 |
| 삽입 정밀도 | 0.05mm | 0.05mm |
| PCB 크기 | 50* 50~380* 380mm | 50* 50~380* 380mm |
| 삽입 영역 | 50*50~370* 370mm | 50* 50~370* 370mm |
| PCB 무게 | <1.0Kg | <1.0Kg |
| PCB 두께 | 1.0~2.0mm | 1.0~2.0mm |
| PCB 고정 | 핀 + 클램프 | 핀 + 클램프 |
| 운송 높이 | 900 ± 20mm | 900 ± 20mm |
| 운송 방향 | R~L (선택: L~R) | R~L (선택: L~R) |
| 운송 시간 | 3-4S | 3-4S |
| 작동하다 | 마이크로 컴퓨터, LCD 터치 스크린 | 마이크로 컴퓨터, LCD 터치 스크린 |
| 언어 | 중국어, 영어 | 중국어, 영어 |
| 프로그램 수량 | 2000+ | 2000+ |
| 공기의 압력 | 0.45~0.6Mpa | 0.45~0.6Mpa |
| 공기 소스 흐름 | 110L/분 | 110L/분 |
| 전원 공급 장치 | 1p, 220AC ± 10%, 50/60Hz | 1p, 220AC ± 10%, 50/60Hz |
| 힘 | 2.0KVA | 2.0KVA |
| 차원 | L2080* W1750* H1600mm | L2080* W1750* H1600mm |
| 피더 스테이션 크기 | 10피더: 1360* 1000* 1460mm, 20피더: 1860* 1000* 1460mm, 30피더: 2360* 1000* 1460mm | 10피더: 1360* 1000* 1460mm, 20피더: 1860* 1000* 1460mm, 30피더: 2360* 1000* 1460mm |
| 무게 | 1300kg | 1300kg |
*I.C.T는 품질과 성능을 위해 계속 노력하고 있으며 사양과 외관은 특별한 예고 없이 업데이트될 수 있습니다. 다른 경우 새 목록을 따르십시오.
