PCB 전자 부품 조립 라인의 PCB (ICT) 인서킷 테스트 장비

In-Circuit Test ICT 장비는 전자제품 제조공정에서 중요한 역할을 하며 제품의 품질과 신뢰성을 보장하는 핵심 자동검사 장비입니다.

모델：
I.C.T-Q518D
제품 브랜드：
I.C.T
제품 코드：
In-Circuit Test ICT Equipment

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

PCB 전자 부품 조립 라인의 PCB (ICT) 인서킷 테스트 장비

개요

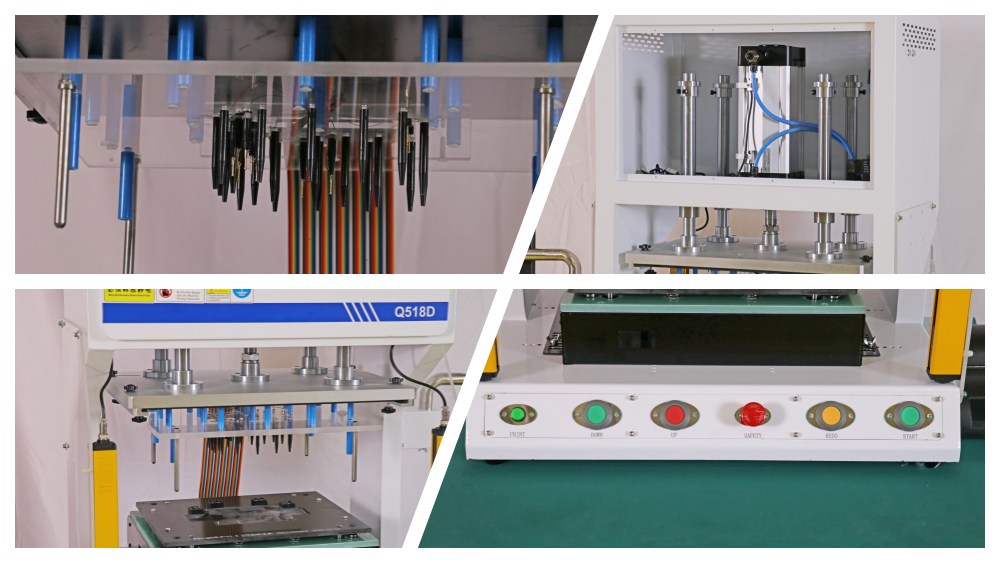

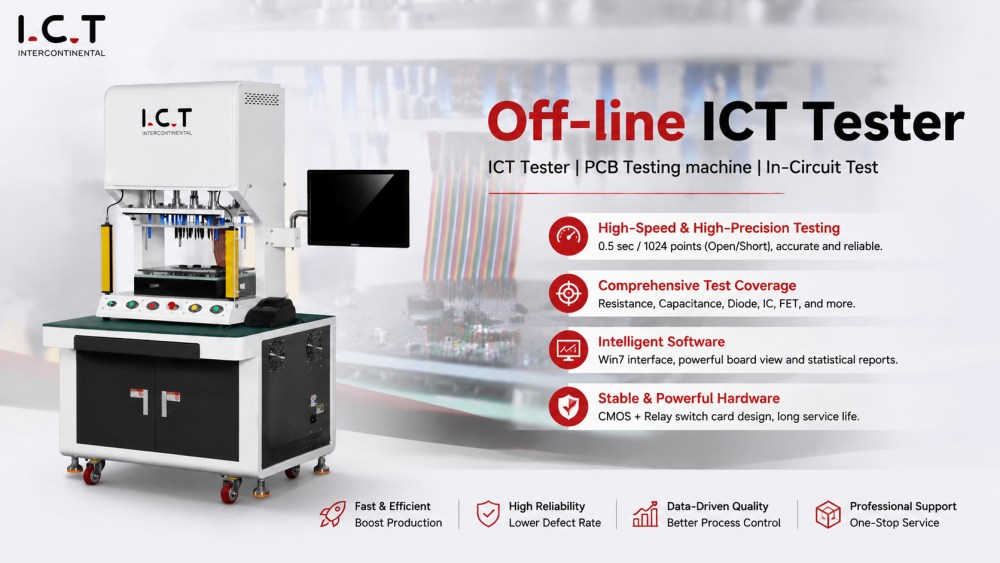

PCB (ICT) 회로 내 테스트 머신

고품질의 PCB을(를) 만드세요

PCB (ICT) 인서킷 테스팅 머신(In-Circuit Testing Machine) 은 전자제품 제조 공정에 사용되는 자동 테스트 장비입니다. PCB(인쇄 회로 기판) 생산 라인에서 회로 기판의 용접, 연결 및 부품 설치가 사양을 준수하는지 여부를 감지하는 데 널리 사용됩니다.

PCB(ICT) 인서킷 테스트 머신의 특징:

EC 제트 테스트 기술 탑재
CMOS + 리플레이 스위치 카드 설계
진정한 광대역 테스트 기술
인간화 된 win7 인터페이스, 간단한 조작 및 사용하기 쉬운
강력한 보드 뷰
5개 와이어 테스트 기술, 최대 4개의 단자 구성요소 테스트 가능
ATPD 자동 테스트 프로그램 디버깅
통계 분석 보고서를 개선하고 생산 품질을 효과적으로 모니터링합니다.

명세서:

모델	I.C.T-Q518D
PCB 크기	500mm x 380mm(표준)
테스트 포인트	256포인트 표준(1024포인트는 선택사항)
카드 전환	128/냄비
고립된 점	10/카트
테스트 속도	0.5초/1024포인트(오픈/쇼트) 2ms ~ 40ms/step(구성요소)
테스트 범위	저항 0.1 Ω ~ 40M Ω 정확도는 0.05 Ω ~ 100M Ω (2선) ± 1% ~ 5% (4선) 0.05 Ω입니다. 용량 1pf ~ 40MF 정밀도 ± 2%-5%. 인덕턴스 1uh ~ 50h, 정확도 2% - 5%. 다이오드 0.1 ~ 6V 정확도 ± 1%-3%. 안정화된 전압 다이오드 0.1 ~ 15V 정밀도 ± 1%-3%. 트랜지스터 β 값의 세 단자에서 VCE 포화 전압을 측정합니다. 전계 효과 트랜지스터 VDS, CD, RD(켜짐)의 3단자 테스트. 전도 전압 또는 저항을 테스트하기 위한 4개의 단자가 있는 광 커플러 및 계전기입니다.
전원 공급 장치	교류:100~240,50/60HZ,3Kw
치수 (mm)	8308301600
무게	약:170kg
