픽 앤 플레이스 머신이란 무엇입니까?

번호 검색 :0     저자 :사이트 편집기     게시: 2024-09-29      원산지 :강화 된

귀하의 메시지

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

A 픽 앤 플레이스 기계 특히 전자 제조 산업에서 필수적인 장비입니다. 표면 실장 기술(SMT). 전자 부품을 인쇄 회로 기판(PCBs)에 고속 및 정밀도로 배치하는 프로세스를 자동화하므로 현대 PCB 조립 라인에 없어서는 안 될 요소입니다. 무엇인지 좀 더 자세히 알아보겠습니다. 픽 앤 플레이스 기계 그것이 어떻게 작동하는지, 그리고 중요한 역할은 무엇인지 SMT 어셈블리.


SMT 픽 앤 플레이스 기계 정의

SMT 픽 앤 플레이스 머신 피더나 릴에서 전자 부품을 자동으로 집어 매우 정확하게 PCB에 배치하도록 설계된 로봇 장치입니다. 이 기계는 다음을 위해 특별히 설계되었습니다. 표면 실장 기술 (SMT), 이는 PCB의 표면에 직접 작은 구성요소를 장착하는 것을 포함합니다. SMT 픽앤플레이스 기계 효율성, 속도 및 다양한 구성 요소를 처리할 수 있는 능력으로 인해 대량 전자 제품 제조에 널리 사용됩니다.

PCB 조립 과정에는 저항기, 커패시터, 집적 회로(IC) 및 기타 소형 장치와 같은 수천 개의 작은 부품을 PCB에 배치하는 과정이 포함됩니다. 에이 SMT에 대한 픽 앤 플레이스 기계 흡입 노즐을 사용하여 각 구성 요소를 집어 올려 보드에 정확하게 배치함으로써 이 프로세스를 단순화합니다.

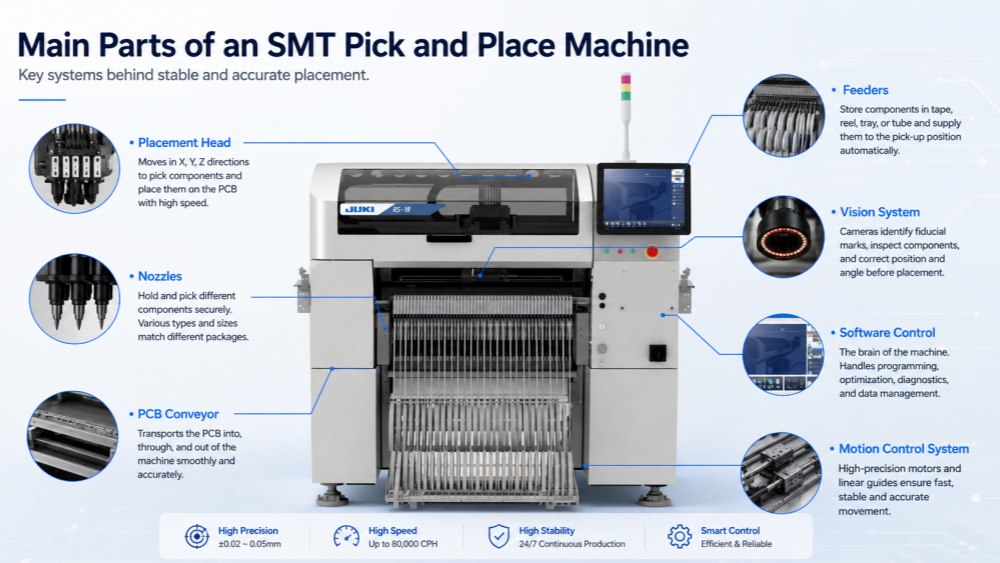

픽 앤 플레이스 머신의 기술

뒤에 숨은 기술 픽 앤 플레이스 기계 로봇 공학, 컴퓨터 제어, 비전 시스템 및 고급 소프트웨어 알고리즘의 조합입니다. 이 기계는 일련의 스테퍼 모터, 서보 모터 및 진공 노즐을 활용하여 피더에서 구성 요소를 픽업하고 비전 시스템을 사용하여 정렬하고 PCB에 정확하게 배치합니다.

기술의 핵심 요소는 다음과 같습니다.

  • 진공 흡입 노즐: 전자부품을 흡입하여 흡착하는 노즐입니다. 다양한 모양과 크기의 부품을 처리하기 위해 다양한 노즐 크기를 사용할 수 있습니다.

  • XY 갠트리 시스템: X(수평), Y(수직) 방향으로 노즐의 움직임을 제어하여 PCB에 정밀한 배치가 가능한 시스템입니다.

  • 비전 시스템: 고해상도 카메라와 센서를 통해 기계는 부품 방향, 크기 및 위치를 감지하여 보드에 정확한 배치를 보장합니다.

  • 제어 소프트웨어: 소프트웨어는 부품 선택, 배치 좌표, 속도 설정 등 기계의 작동을 제어하여 원활하고 효율적인 조립을 보장합니다.


SMT 피더

SMT 피더 의 필수적인 부분이다 픽 앤 플레이스 기계. 전자 부품의 릴 또는 스트립을 고정하고 체계적이고 체계적인 방식으로 기계에 제공합니다. 피더의 역할은 부품을 공급하는 것입니다. 표면 실장 픽 앤 플레이스 기계 효율적으로 연속적이고 중단 없는 조립이 가능합니다.

테이프 피더, 스틱 피더, 트레이 피더 등 다양한 유형의 SMT 피더가 있으며, 각각은 특정 구성 요소 포장 유형을 처리하도록 설계되었습니다. 테이프 피더는 가장 일반적으로 사용되는 SMT 픽앤플레이스 기계, 기계가 쉽게 접근할 수 있도록 테이프나 릴로 포장된 구성 요소를 수용하기 때문입니다.


SMT 릴

SMT 릴 사용되는 구성 요소의 연속 스트립을 보유하는 스풀입니다. 표면 실장 기술. 스트립에는 일정한 간격으로 배치된 여러 개별 구성 요소가 포함되어 있어 픽 앤 플레이스 기계 구성 요소에 접근하여 픽업합니다. 릴은 구성 요소 유형과 릴당 구성 요소 수에 따라 다양한 크기로 제공됩니다.

의 조합 SMT 피더 그리고 릴은 픽 앤 플레이스 기계 조립 공정 전반에 걸쳐 부품이 기계에 지속적으로 공급되므로 가동 중지 시간을 최소화하면서 효율적으로 작동합니다.


픽 앤 플레이스 머신을 위한 스마트 스토리지 시스템

그만큼 스마트 스토리지 시스템 현대에서 볼 수 있는 고급 기능입니다. 픽 앤 플레이스 기계 이는 조립 과정에서 구성 요소의 효율적인 구성 및 검색을 보장합니다. 이 시스템을 사용하면 구성 요소를 체계적으로 저장할 수 있으므로 설정 시간이 단축되고 SMT 픽 앤 플레이스 머신 필요한 구성 요소에 빠르게 액세스할 수 있습니다.

스마트 스토리지 시스템은 수동 취급이나 부품 검색으로 인한 다운타임을 최소화하여 생산성을 향상시킵니다. 또한 자동화된 구성 요소 재고 관리가 가능하므로 SMT에 대한 픽 앤 플레이스 기계 효율적인 PCB 조립을 위해 필요한 구성 요소에 항상 액세스할 수 있습니다.


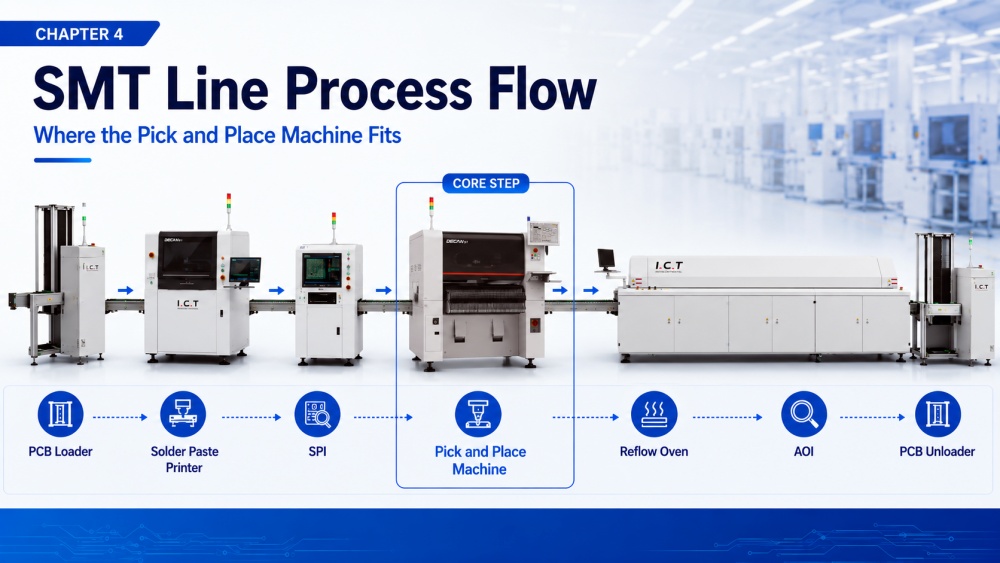

픽 앤 플레이스 기계가 PCB 조립을 돕는 방법

자동화된 부품 배치

A의 가장 중요한 장점 중 하나는 픽 앤 플레이스 기계 PCB에 구성요소 배치를 자동화하는 기능입니다. 이러한 자동화를 통해 조립 프로세스 속도가 크게 향상되어 인건비와 생산 시간이 단축됩니다. 그만큼 표면 실장 픽 앤 플레이스 기계 시간당 수천 개의 부품을 처리할 수 있어 대량 생산에 이상적입니다.

높은 정밀도와 속도

A SMT에 대한 픽 앤 플레이스 기계 비교할 수 없는 정밀도와 속도를 제공하여 마이크로미터 단위로 측정된 정확도로 부품을 배치합니다. 고급 비전 시스템과 로봇 제어는 각 구성 요소가 지정된 위치에 정확하게 배치되도록 보장하여 오류를 최소화하고 전반적인 제품 품질을 향상시킵니다.

생산 처리량 증가

부품 배치 프로세스를 자동화함으로써, 픽 앤 플레이스 기계 생산 처리량을 크게 증가시킵니다. 이는 제조업체가 더 짧은 시간에 더 많은 PCB를 생산하여 대규모 전자 제품 제조의 요구 사항을 충족할 수 있음을 의미합니다.

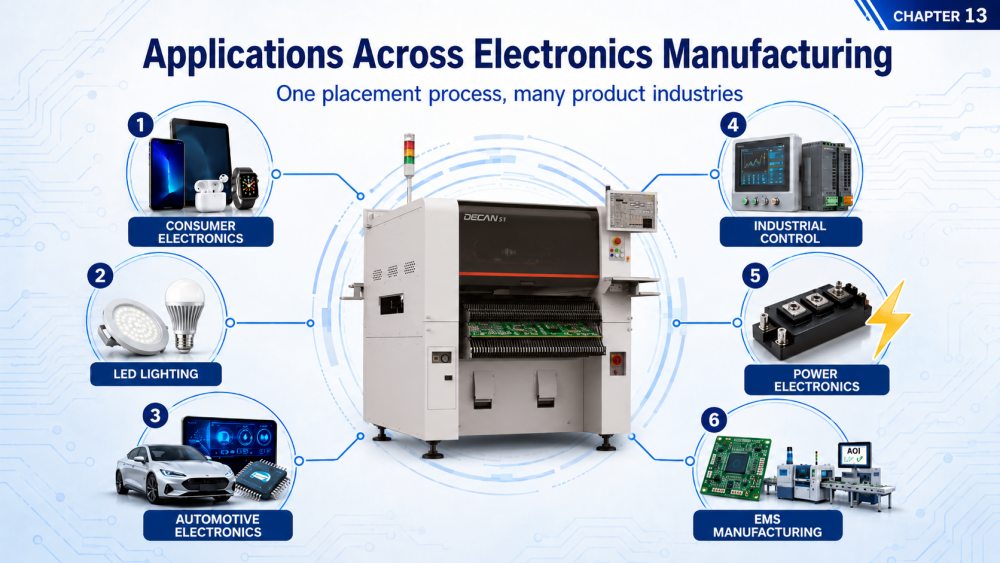

구성 요소의 다양성과 복잡성

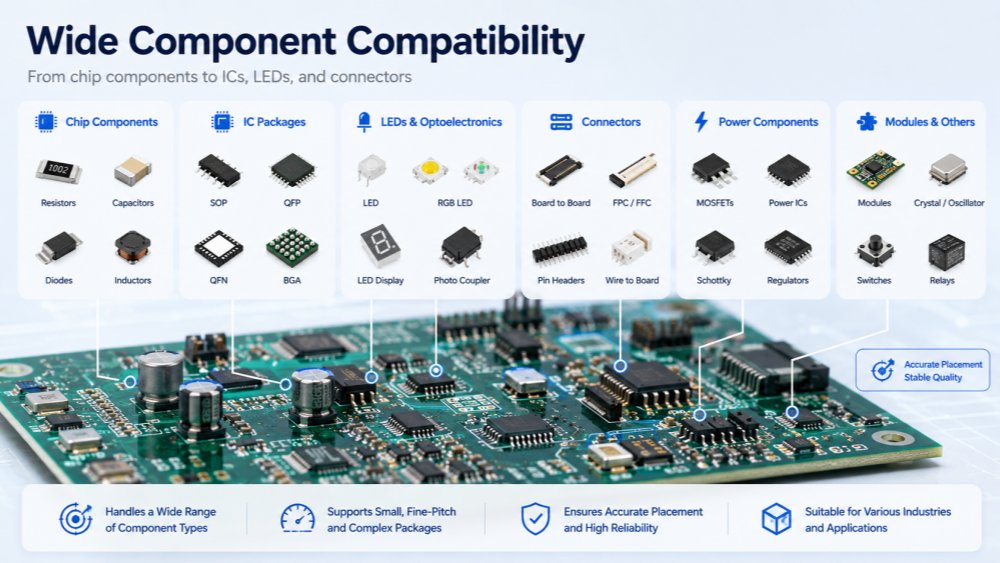

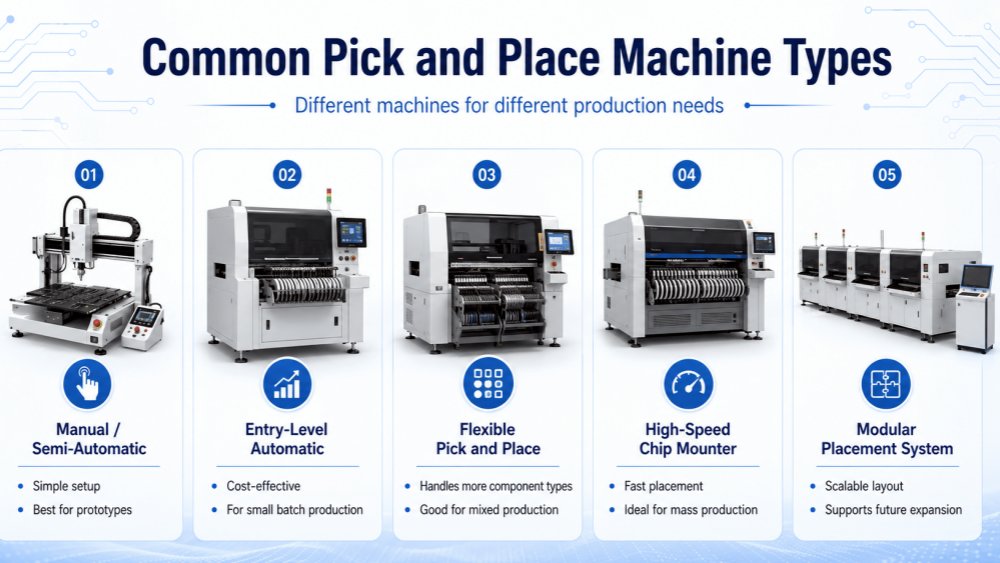

그만큼 표면 실장 픽 앤 플레이스 기계 작은 저항기와 커패시터부터 더 큰 IC와 커넥터에 이르기까지 다양한 구성 요소를 처리할 수 있습니다. 이러한 다재다능함을 통해 다양한 구성 요소 크기와 모양의 복잡한 PCB 설계를 처리할 수 있어 다양한 제조 요구 사항에 적합합니다.

인적 오류 감소

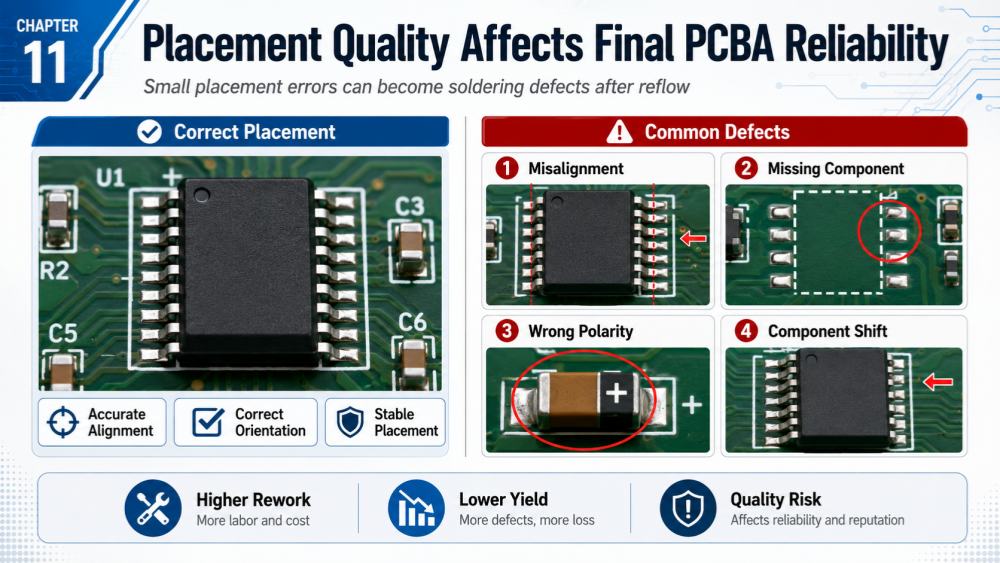

수동 PCB 조립은 인적 오류가 발생하기 쉬우며 이로 인해 결함이 발생하고 제품 품질이 저하될 수 있습니다. 에이 픽 앤 플레이스 기계 정확하고 일관된 구성 요소 배치를 보장하여 이러한 오류를 제거하여 더 높은 품질의 완제품을 만듭니다.

향상된 품질과 일관성

의 사용 SMT에 대한 픽 앤 플레이스 기계 각 PCB이 동일한 수준의 정확성과 품질로 조립되도록 보장합니다. 이러한 일관성은 전자 제품 제조, 특히 안정적인 성능이 필요한 제품의 경우 높은 표준을 유지하는 데 필수적입니다.

고급 비전 시스템

현대의 픽 앤 플레이스 기계 고해상도 카메라를 사용하여 구성 요소를 검사하고 배치를 확인하는 고급 비전 시스템을 갖추고 있습니다. 이러한 비전 시스템은 각 구성 요소가 PCB에 배치되기 전에 올바른 위치와 방향을 보장하여 조립 정확도를 더욱 향상시킵니다.

조립 유연성

그만큼 SMT 픽 앤 플레이스 머신 다양한 PCB 디자인과 레이아웃을 처리하는 유연성을 제공합니다. 다양한 PCB 구성을 수용하도록 쉽게 프로그래밍할 수 있으므로 프로토타입 및 대량 생산 실행 모두에 적합합니다.


Cadence는 귀하의 프로젝트를 위한 PCB 디자인 도구를 제공합니다

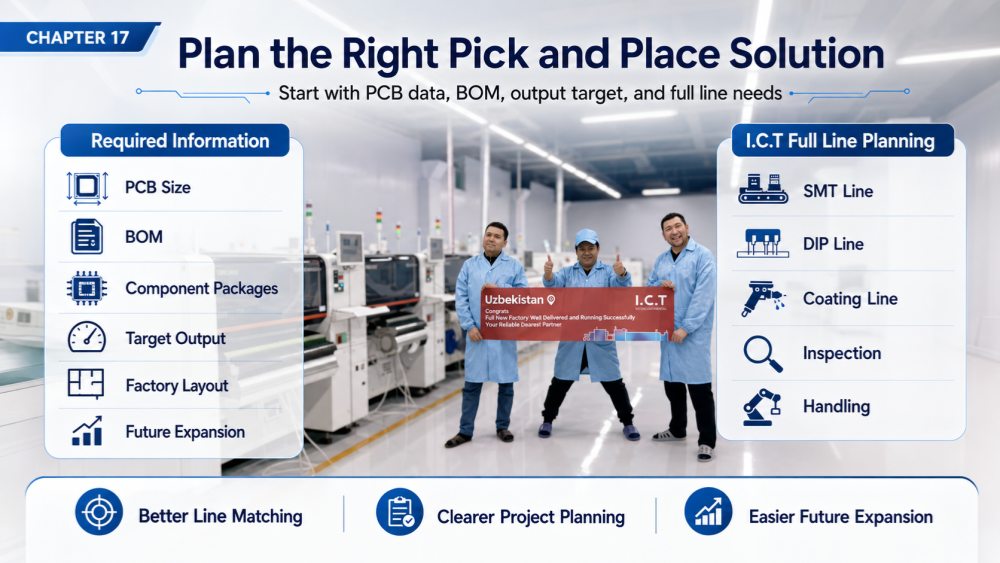

PCB을 디자인할 때 어셈블리에 최적화된 레이아웃을 만드는 것이 중요합니다. 픽 앤 플레이스 기계. Cadence는 복잡한 PCB을 설계하는 데 도움이 되는 포괄적인 PCB 설계 도구 모음을 제공하는 동시에 적합성을 보장합니다. SMT 픽 앤 플레이스 머신 집회. 이러한 도구에는 고급 레이아웃 기능, 시뮬레이션 및 검증이 포함되어 있어 프로젝트 요구 사항을 충족하는 고품질 PCB 디자인을 만들 수 있습니다.


FAQ

픽 앤 플레이스 기계란 무엇입니까?

A 픽 앤 플레이스 기계 전자 제조에서 표면 실장 부품을 정확하고 빠르게 PCB 위에 배치하는 데 사용되는 자동화 장치입니다. 에서 중요한 역할을 합니다. SMT 어셈블리 대량 생산에 필수적입니다.

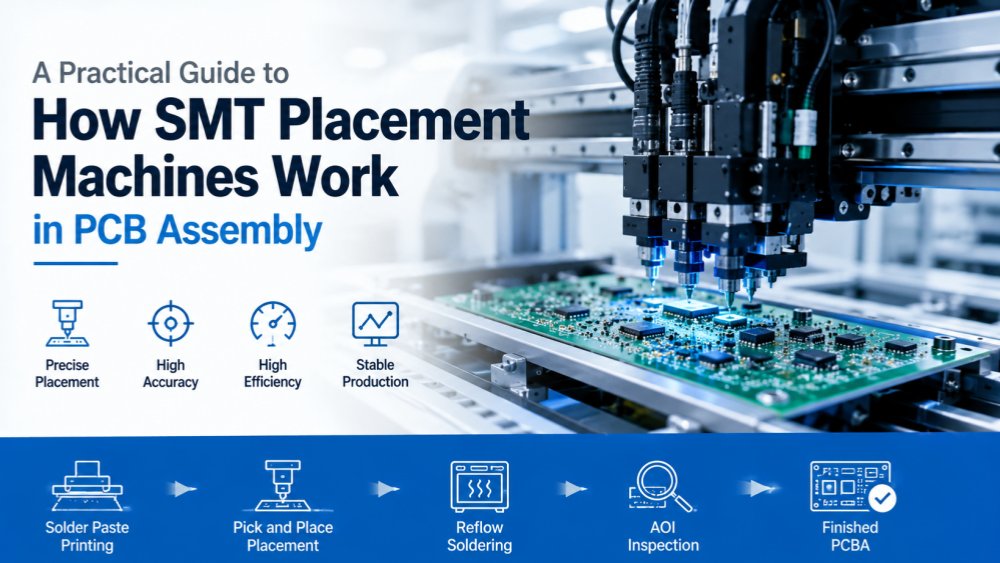

픽 앤 플레이스 기계는 어떻게 작동하나요?

A 픽 앤 플레이스 기계 흡입 노즐을 사용하여 피더나 릴에서 부품을 집어 사전 프로그래밍된 레이아웃에 따라 PCB에 배치합니다. 비전 시스템과 로봇 팔을 사용하여 정확한 배치를 보장합니다.

SMT 조립에서 픽 앤 플레이스 기계가 중요한 이유는 무엇입니까?

A 픽 앤 플레이스 기계 에 필수적이다 SMT 어셈블리 부품 배치 프로세스를 자동화하여 속도, 정확성, 효율성을 높이는 동시에 인적 오류와 인건비를 줄이기 때문입니다.

픽 앤 플레이스 기계가 다양한 유형의 부품을 처리할 수 있습니까?

예, 픽 앤 플레이스 기계 저항기, 커패시터, IC, 커넥터 등 다양한 부품을 처리할 수 있습니다. 다재다능하고 복잡한 PCB 설계를 처리할 수 있습니다.

픽 앤 플레이스 기계는 어떻게 생산 처리량을 향상합니까?

A 픽 앤 플레이스 기계 부품 배치 프로세스를 자동화하여 생산 처리량을 크게 향상시켜 대량 제조에 필수적인 더 빠르고 효율적인 조립을 가능하게 합니다.

픽 앤 플레이스 기계가 프로토타입 PCB 조립에 적합합니까?

예, 픽 앤 플레이스 기계 프로토타입 및 대량 생산 PCB 조립 모두에 적합합니다. 유연성과 프로그래밍 가능성으로 인해 다양한 PCB 디자인과 레이아웃을 처리하는 데 이상적입니다.


결론적으로, 픽 앤 플레이스 기계 전자 제조 세계에서 없어서는 안될 도구로, 속도, 정밀도 및 효율성을 제공합니다. SMT 어셈블리. 단순하거나 복잡한 PCB 디자인을 다루든, SMT에 대한 픽 앤 플레이스 기계 부품의 정확한 배치를 보장하여 오류를 줄이고 생산 처리량을 향상시킵니다. 비전 시스템, 스마트 스토리지 등 첨단 기술을 활용해 표면 실장 픽 앤 플레이스 기계 전자 산업에 계속해서 혁명을 일으키고 있습니다.
