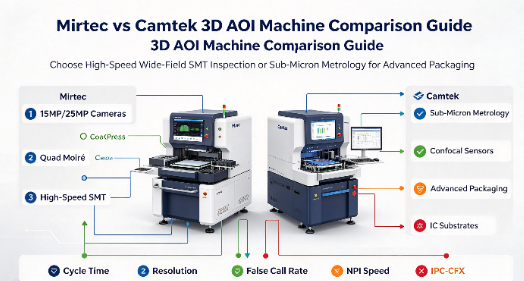

소형화된 구성요소(0201 미터법 이하)와 복잡한 IC 패키지의 표준화로 인해 3D 자동 광학 검사(AOI)가 필수 품질 게이트가 되었고, 초점이 기본 결함 감지에서 고급 계측, 잘못된 호출 제거 및 원활한 데이터 통합으로 전환되었습니다. PCBA 제조업체는 검사 처리량(사이클 시간)과 절대 측정 정확도 사이의 중요한 균형점에 직면해 있습니다. 잘못된 호출 비율이 높으면 수동 검토 스테이션에서 2차 병목 현상이 발생하여 SMT 라인의 속도 이점이 무효화되고, 대용량 이미지 데이터 페이로드로 인해 공장 IT 네트워크에 부담이 생길 수 있습니다. 중에서 선택하려면 Mirtec과 Camtek 3D AOI 기계 고유한 광학 아키텍처, 소프트웨어 생태계, IT 인프라 요구 사항 및 특정 생산 환경(예: 다품종/소량 대 고급 반도체 패키징 크로스오버)과의 조정을 분석해야 합니다.
광학 아키텍처: Mirtec은 다중 주파수 모아레 무늬 투영과 결합된 초고해상도 하향식 카메라(최대 25MP)를 사용하여 신속한 전체 보드SMT 검사를 최적화합니다.
계측 초점: Camtek은 반도체 및 고급 패키징 검사 분야에 깊은 뿌리를 두고 있으며 매우 복잡한 기판 및 마이크로 범프에 대한 뛰어난 계측 기능을 제공합니다.
수율 영향: 두 플랫폼 모두 AI를 활용하여 잘못된 호출을 필터링하지만 프로그래밍 워크플로, 버전 제어 및 라이브러리 관리 시스템에 따라 NPI(신제품 소개)가 최적의 수율에 도달하는 속도가 결정됩니다.
결정 요인: Mirtec은 일반적으로 기존의 고속 SMT 환경에 선호되는 반면, Camtek 3D AOI 기계는 반도체 수준의 정밀도와 고급 기판 처리가 필요한 하이브리드 환경에서 탁월합니다.
목차

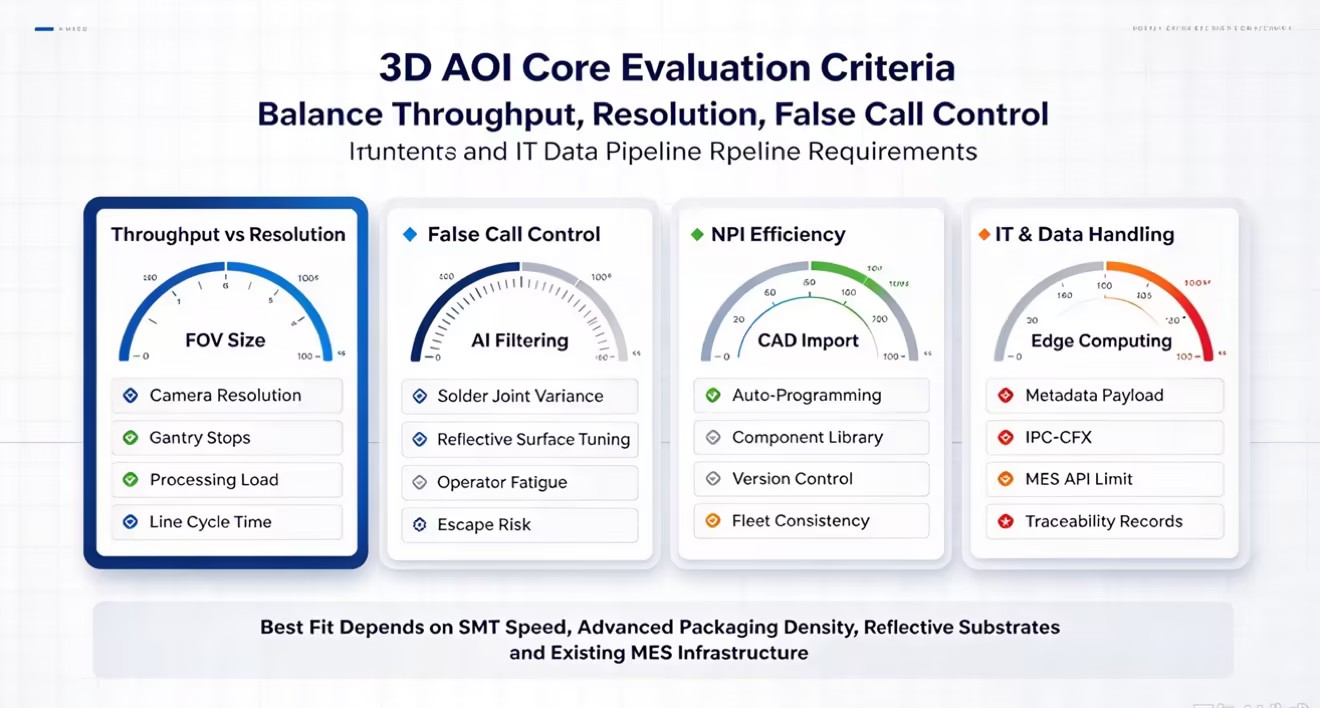

FOV(시야각) 및 이미지 캡처 속도의 물리적 한계는 공장 현장의 모든 광학 검사 시스템의 기본 성능을 결정합니다. 카메라 해상도는 전체 제조 라인의 속도를 늦추지 않고 밀도가 높은 보드를 검사하는 능력에 직접적인 영향을 미칩니다. 메가픽셀이 높은 센서는 단일 프레임에서 더 넓은 물리적 영역을 캡처합니다. 이는 갠트리가 PCB 전체에 걸쳐 수행해야 하는 기계적 정지의 총 횟수를 줄입니다. 그러나 더 큰 이미지 파일을 처리하려면 엣지에서 엄청난 컴퓨팅 성능이 필요합니다. SMT 라인의 엄격한 사이클 시간 요구 사항과 서브미크론 분해능 요구 사항 사이의 균형을 맞춰야 합니다. 검사 기계가 픽 앤 플레이스 장비와 보조를 맞추지 못하면 즉시 주요 공장 병목 현상이 발생합니다.
카메라 해상도 | 시야(FOV) 크기 | 보드당 갠트리 정지 수 | 처리 부하 | 이상적인 적용 |
|---|---|---|---|---|
12 메가픽셀 | 작은 | 높은 | 낮은 | 레거시 SMT, 저밀도 보드 |
15 메가픽셀 | 중간 | 중간 | 보통의 | 표준 하이믹스SMT 생산 |
25 메가픽셀 | 크기가 큰 | 낮은 | 높은 | 고속, 고밀도 모바일 PCBA |
잘못된 호출로 인한 실제 비용은 운영자가 재작업 스테이션에서 이를 제거하는 데 걸리는 몇 초를 훨씬 뛰어넘습니다. 과도한 잘못된 플래그는 노동 효율성에 큰 영향을 미치고 심각한 작업자 피로를 유발합니다. 기술자가 수백 개의 비결함을 제거하는 데 교대 근무를 할 때 알람 피로가 발생합니다. 이는 운영자가 철저한 검토 없이 기계적으로 플래그 승인을 시작하는 심리적 상태입니다. 이로 인해 실제 결함이 수동 검토 스테이션을 벗어나 최종 고객에게 도달할 위험이 크게 증가합니다. 효과적인 검사 시스템은 알고리즘 수준에서 잘못된 호출을 억제합니다. 이를 통해 인간 운영자는 중요한 엔지니어링 판단이 필요한 실제 이상 현상과만 상호 작용할 수 있습니다.
혼합 제조 환경에서는 신속한 신제품 소개(NPI) 워크플로우가 필요합니다. 오프라인 프로그래밍의 효율성, 자동 조정 기능 및 중앙 집중식 구성 요소 라이브러리는 새 보드가 CAD 단계에서 전체 생산 단계로 이동하는 속도를 결정합니다. 프로그래머가 모든 고유 구성 요소에 대한 검사 창과 높이 임계값을 수동으로 정의해야 하는 경우 NPI 주기 시간이 급증합니다. 최신 시스템은 강력한 버전 제어를 제공합니다. 이를 통해 프로세스 엔지니어는 여러 기계에 걸쳐 검사 라이브러리를 원활하게 관리할 수 있습니다. Line 1의 조정된 알고리즘은 Line 4에 배포될 때 동일하게 작동해야 합니다.
최신 3D 계측 기술은 매일 테라바이트 규모의 원시 이미지 데이터를 생성합니다. 강력한 데이터 파이프라인은 네트워크 시간 초과나 서버 조절을 유발하지 않고 이러한 대용량 파일을 처리합니다. 검사 시스템이 압축되지 않은 3D 포인트 클라우드 데이터를 중앙 집중식 제조 실행 시스템(MES)으로 푸시하려고 시도하면 표준 기가비트 네트워크가 쉽게 압도됩니다. 공장에는 데이터를 압축하고 필요한 계측 메타데이터만 추출하여 효율적으로 전송하는 지능형 엣지 컴퓨팅 솔루션이 필요합니다. 이 데이터 파이프라인을 최적화하지 못하면 HTTP 429 API 속도 제한, 패킷 삭제 및 불완전한 추적성 레코드가 발생합니다.
미르텍은 미크론 수준의 디테일을 희생하지 않고 FOV를 극대화하는 데 중점을 두고 광학 검사에 접근합니다. 이들의 독점 카메라 기술은 고속 CoaXPress 인터페이스와 결합된 15MP~25MP 하향식 센서를 활용합니다. 이 엄청난 픽셀 밀도를 통해 시스템은 단일 트리거로 넓은 물리적 영역에 걸쳐 0201 미터법 구성 요소의 매우 상세한 이미지를 캡처할 수 있습니다. 표준 PCBA을 커버하는 데 필요한 갠트리 이동 횟수를 줄임으로써 Mirtec 시스템은 높은 검사 속도를 유지합니다. CoaXPress 인터페이스는 카메라의 대용량 데이터 페이로드가 거의 0에 가까운 대기 시간으로 처리 장치에 도달하도록 보장합니다. 이를 통해 하드웨어는 소프트웨어 분석과 완벽하게 동기화됩니다.
정확한 3D 높이 측정값을 추출하기 위해 Mirtec은 Digital Multi-Frequency Quad Moiré 기술을 활용합니다. 시스템은 네 개의 서로 다른 각도에서 복잡한 무늬 패턴을 PCBA에 투영합니다. 이러한 패턴이 부품과 납땜 접합부에 드리워져 있으면 카메라는 무늬의 위상 변화를 포착합니다. 그런 다음 소프트웨어는 보드의 정확한 3D 토폴로지를 계산합니다. 이 방법은 걸윙 IC의 동일 평면성 결함을 효과적으로 식별하고, 솔더 페이스트 양을 측정하며, 표준 2D 검사를 통과한 들어올려진 리드를 감지합니다. 다중 주파수 접근 방식을 통해 시스템은 반사율이 높은 표면과 어둡고 빛을 흡수하는 부품 본체를 모두 정확하게 측정할 수 있습니다.
Intelli-Sys 소프트웨어 제품군은 복잡한 검사 작업을 위해 딥 러닝 알고리즘을 크게 활용하여 Mirtec 하드웨어를 구동합니다. 기존의 규칙 기반 알고리즘은 솔더 조인트 모양의 자연스러운 변화로 인해 어려움을 겪고 있습니다. Mirtec은 허용 가능한 솔더 조인트와 결함이 있는 솔더 조인트의 방대한 데이터세트를 바탕으로 AI 모델을 교육합니다. 이를 통해 시스템은 인간의 판단을 모방하여 미묘한 결정을 내릴 수 있습니다. 이 소프트웨어는 고급 OCR(광학 문자 인식) 기능을 갖추고 있습니다. 이 AI 기반 OCR은 플럭스 잔여물이나 조명 불량으로 인해 텍스트가 부분적으로 가려지는 경우에도 반사율이 높은 IC 패키지에 레이저로 에칭된 부품 번호를 읽습니다. 이는 생산 현장 전반에 걸쳐 엄격한 구성 요소 추적성을 보장합니다.
Camtek 3D AOI 기계는 계측 우선 관점에서 검사에 접근하며, 이는 회사의 반도체 제조에 대한 깊은 뿌리에 큰 영향을 받았습니다. 센서 기술은 마이크로 범프, 구리 기둥 및 반사율이 높은 다이 표면을 검사할 때 매우 중요한 미크론 미만의 정확도를 달성합니다. Camtek은 특수 조명 기술과 공초점 또는 간섭계 기반 센서를 활용하여 정확한 지형 데이터를 캡처합니다. 이를 통해 시스템은 표준 프린지 투영 시스템이 정확하게 해결하기에는 물리적으로 너무 작거나 너무 반사적인 기능을 측정할 수 있습니다. 단지 고속 결함 표시보다는 절대적인 측정 반복성에 중점을 두고 있습니다.
Camtek은 고급 패키징, IC 기판 및 HDI(고밀도 상호 연결) 보드를 검사할 때 뚜렷한 구조적 이점을 보유합니다. 이러한 기판은 극도의 뒤틀림, 반사율이 높은 금 패드 및 미세한 추적 기하학적 구조가 특징입니다. Camtek은 베어 실리콘과 광택 금속의 정반사를 처리하기 위해 특별히 광학 엔진을 보정합니다. 기계 내의 자재 처리 시스템은 응력이나 진동을 유발하지 않고 초박형 기판이나 유연한 기판을 운반합니다. 그렇지 않으면 진동으로 인해 서브미크론 계측 데이터가 손상될 수 있습니다. 따라서 이 플랫폼은 SMT와 반도체 조립을 연결하는 하이브리드 제조 환경에 매우 적합합니다.
Camtek 시스템의 결함 분류는 단순한 통과/실패 측정 기준을 뛰어넘습니다. 독점 소프트웨어는 반도체 수준 수율 관리 시스템과 직접 통합됩니다. 복잡한 형태학적 규칙과 과거 수율 데이터를 기반으로 결함을 분류합니다. 단일 기판에서 수천 개의 마이크로 범프를 검사할 때 시스템은 계측 데이터를 집계하여 체계적인 프로세스 드리프트를 식별합니다. 예를 들어, 하드 결함이 발생하기 훨씬 전에 도금욕 농도의 약간의 변화를 감지할 수 있습니다. 이러한 사전 예방적 데이터 처리를 통해 프로세스 엔지니어는 업스트림 장비를 동적으로 조정하여 매우 값비싼 고급 포장 제품의 높은 수율을 유지할 수 있습니다.
두 시스템 모두 일반적인 SMT 결함을 감지할 수 있지만 그 강점은 다릅니다. Mirtec은 표준 PCB에서 들어올려진 리드와 삭제 표시를 빠르게 감지하기 위해 Quad Moiré 기술을 사용하는 반면, Camtek은 마이크로 규모 솔더 기능과 복잡한 고급 기판의 상세한 측정에 중점을 둡니다.
키가 큰 구성 요소는 3D 검사 중에 근처의 작은 구성 요소를 숨기는 그림자를 만들 수 있습니다. Mirtec은 여러 프로젝터와 측면 카메라를 사용하여 이러한 숨겨진 영역을 검사하는 반면 Camtek은 특수 광학 장치와 Z축 초점 스태킹을 사용합니다. 두 접근 방식 모두 고밀도 보드의 사각지대를 줄이는 데 도움이 됩니다.
AI는 수동 프로그래밍을 줄이고 결함 분류를 개선하는 데 도움이 됩니다. Mirtec은 표준 SMT 구성 요소 및 생산 라인을 위한 빠른 AI 설정에 중점을 두고 있으며 Camtek은 AI를 사용하여 반도체 기판의 보다 복잡한 결함 분석에 중점을 두고 있습니다. 이는 다양한 검사 요구 사항과 생산 환경을 지원합니다.
두 시스템 모두 여러 기계에 걸쳐 검사 프로그램과 구성 요소 라이브러리를 관리하기 위한 중앙 집중식 도구를 제공합니다. Mirtec은 SMT 라인 간의 빠른 라이브러리 공유에 중점을 두는 반면 Camtek은 엄격한 추적이 필요한 프로덕션 환경에 대한 자세한 버전 제어, 감사 기록 및 사용자 권한을 제공합니다.
기술적 특징 | 미르텍 3D AOI | 캠텍 3D AOI |
|---|---|---|
기본 애플리케이션 | 고속 SMT, 표준에서 복합 PCBA | 고급 패키징, IC 기판, HDI |
광학 코어 | 15MP/25MP CoaXPress + 쿼드 모아레 | 서브미크론 공초점/간섭계 센서 |
그림자 완화 | 프로젝션 8개 + 측면 카메라 4개 | 고급 광학 엔진 및 초점 스태킹 |
AI 포커스 | 솔더 조인트 변동, OCR, 신속한 NPI | 형태학적 결함 분류, 수율 분석 |
데이터 통합 | 표준 MES, IPC-CFX 준수 | 반도체 수율 관리 시스템 |
폐쇄 루프 시스템은 AOI를 SPI, Pick-and-Place 및 기타 생산 장비와 연결합니다. AOI가 반복적인 배치 오류를 감지하면 시스템은 수정 데이터 업스트림을 보낼 수 있습니다. Mirtec은 SMT 라인 내 M2M 통신에 중점을 두고 있으며 Camtek은 고급 패키징을 위해 검사 데이터를 더 넓은 수율 관리 시스템과 연결합니다.
3DAOI 시스템은 네트워크 부하를 증가시킬 수 있는 대량의 이미지 및 측정 데이터를 생성합니다. 미르텍은 엣지 컴퓨팅을 사용해 로컬에서 데이터를 처리하고 주요 검사 결과를 MES로 전송하며, 캠텍은 데이터 압축을 사용해 상세한 반도체 검사 기록을 관리한다. 두 접근 방식 모두 중요한 생산 데이터를 유지하면서 네트워크 부담을 줄이는 데 도움이 됩니다.
Mirtec과 Camtek은 모두 품질 분석 및 추적성을 위해 검사 데이터를 공장 시스템으로 보냅니다. Mirtec은 결함 유형, 잘못된 호출 및 기계 성능에 대한 시각적 대시보드를 제공하는 반면 Camtek은 자세한 SPC 및 장기 계측 추세에 더 중점을 둡니다. 이러한 도구는 엔지니어가 프로세스 변경 사항을 식별하고 생산 품질을 향상시키는 데 도움이 됩니다.
결함이 알려진 보드를 포함하여 가장 복잡한 PCBA를 사용하여 벤치마크 데모를 예약하여 실제 프로그래밍 시간과 결함 캡처율을 평가합니다.
현재의 잘못된 호출 비율을 감사하고 구성요소 유형별로 분류하여 기존 SMT 회선의 특정 광학 사각지대를 식별합니다.
IT 부서와 함께 공장 네트워크 대역폭과 MES API 제한을 평가하여 인프라가 지속적인 3D 계측 데이터 페이로드를 처리할 수 있는지 확인하세요.
공급업체 평가 중에 오프라인 프로그래밍 소프트웨어를 테스트하여 처음부터 새로운 구성 요소 라이브러리를 구축하는 데 필요한 정확한 시간을 측정합니다.
A: Mirtec은 고속, 광시야 SMT 검사를 위해 다중 주파수 모아레 무늬 투영과 결합된 초고해상도 하향식 카메라를 활용합니다. Camtek은 서브미크론 계측용으로 설계된 특수 공초점 또는 간섭계 기반 센서를 사용하여 반도체 및 고급 패키징 기판의 극도의 정밀도에 중점을 둡니다.
A: Camtek은 고급 광학 엔진과 정반사에 맞게 보정된 특수 조명 기술을 활용하여 반사율이 높은 표면을 처리합니다. 이를 통해 센서는 표준 프로젝션 시스템에서 눈부심으로 인해 일반적으로 발생하는 데이터 손실 없이 베어 실리콘, 광택 금속 및 미세 범프에 대한 정확한 지형 데이터를 캡처할 수 있습니다.
A: Mirtec은 일반적으로 다품종, 소량 환경에 더 적합합니다. Intelli-Sys 소프트웨어와 AI 기반 자동 프로그래밍을 통해 신속한 신제품 소개 워크플로가 가능합니다. 신속하게 알고리즘을 조정하고 중앙 집중식 구성 요소 라이브러리를 배포하는 기능은 빈번한 라인 전환 중에 설정 시간을 크게 줄여줍니다.
A: Mirtec은 일반적으로 8개의 프로젝션과 4개의 측면 카메라 구성을 특징으로 하는 다중 카메라 아키텍처를 사용하여 그림자 효과를 완화합니다. 높은 구성 요소가 하향식 가장자리 투영을 차단하는 경우 측면 카메라가 그림자 영역을 캡처하여 더 작은 인접 구성 요소를 완전히 검사합니다.
답: 그렇습니다. 네트워크 조절 및 API 시간 초과를 방지하기 위해 두 시스템 모두 엣지 컴퓨팅을 활용하여 원시 이미지 데이터를 로컬에서 처리합니다. 대규모 3D 포인트 클라우드를 가벼운 메타데이터 페이로드로 압축하여 필수 합격/실패 측정항목 및 높이 데이터만 표준 프로토콜을 통해 MES에 전송합니다.
A: AI는 엄격한 규칙 기반 임계값을 허용 가능한 관절과 결함이 있는 관절의 방대한 데이터 세트에서 훈련된 딥 러닝 모델로 대체하여 잘못된 호출을 줄입니다. AI는 솔더 외관의 자연스럽고 허용 가능한 변화를 이해하여 기존 알고리즘에서 거짓 플래그를 유발하는 복잡한 이상 현상을 정확하게 분류할 수 있습니다.
