고밀도 PCB 어셈블리와 01005 및 0201 미터법 크기에 이르는 극도의 부품 소형화로 인해 공장 현장에서 오류가 발생할 여지가 전혀 없습니다. 자동차, 항공우주, 의료 분야 전반의 엄격한 규정 준수 표준은 무결점 제조를 경쟁 우위에서 엄격한 기본 요구 사항으로 변화시켰습니다. 제조업체는 절대적인 정확성과 검사 속도의 균형을 맞추기 위해 끊임없이 노력하고 있습니다. 라인 택트 타임을 유지하면 생산 할당량을 정상적으로 유지할 수 있지만, 이탈률을 없애고 병목 현상이 발생하는 수동 재작업 스테이션의 허위 호출을 최소화하는 것도 전체 수율에 똑같이 중요합니다.

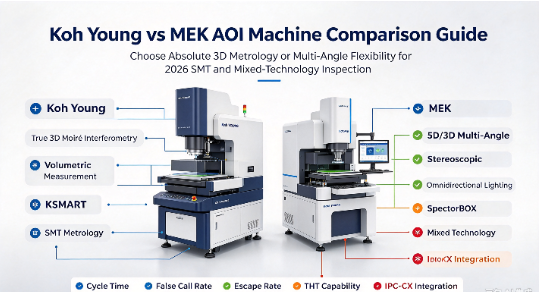

최적의 자동 광학 검사(AOI) 시스템을 평가하려면 기본 사양서 주장 그 이상을 수행해야 합니다. 생산 엔지니어는 기술적 현실, 물리적 공간 제약 및 실제 처리 능력을 분석해야 합니다. 이 분석은 두 업계 리더 간의 생산 상충관계를 분석합니다. 의 미묘한 차이를 이해하면 고영과 MEKAOI 머신 배포 2026년 이후 표면 실장 기술(SMT) 라인을 최적화하는 데 필요한 명확성을 얻을 수 있습니다.
측정 대 검사: 고영은 절대 측정을 위한 진정한 3D 프로파일로메트리(모아레 간섭계)를 사용하여 복잡하고 신뢰성이 높은 SMT 라인의 표준이 되었습니다.
다양성 대 전문화: MEK는 탁월한 다중 각도 조명을 갖춘 매우 유연한 5D/3D 시스템을 제공하여 혼합 기술 보드(SMT 및 THT)에서 강력한 이점을 제공합니다.
처리량 현실: MEK는 종종 더 빠른 원시 이미지 획득을 제공하는 반면, 고영의 AI 기반 결함 필터링은 2차 수동 검토 시간을 대폭 줄여 종종 더 높은 유효 라인 처리량을 가져옵니다.
플래그십 모델 매치업: MEK의 ISO-Spector 및 SpectorBOX 모듈형 시스템에 비해 고영의 Zenith 시리즈(예: Zenith 2, Zenith Alpha)로 평가가 내려지는 경우가 많습니다.
비용 대비 성능: MEK는 일반적으로 HMLV(다량 혼합/소량) 환경에 대해 더 낮은 초기 CapEx와 더 빠른 배포를 제공하는 반면, 고영의 더 높은 초기 투자는 대량/소량 혼합(HVLM) 또는 미션 크리티컬 애플리케이션에서 우수한 수율 보호로 상쇄됩니다.
목차
기존 2D AOI 시스템은 X축과 Y축만 검사하므로 높이 관련 결함을 놓칠 수 있고 PCB 색상이나 반사 구성 요소의 영향을 받을 수 있습니다. True 3DAOI는 Z축 측정을 추가하여 들어올려진 리드, 동일 평면성 문제 및 납땜 볼륨 결함을 감지합니다. 복잡하고 밀도가 높은 PCB 어셈블리에 대해 보다 정확한 측정을 제공합니다.

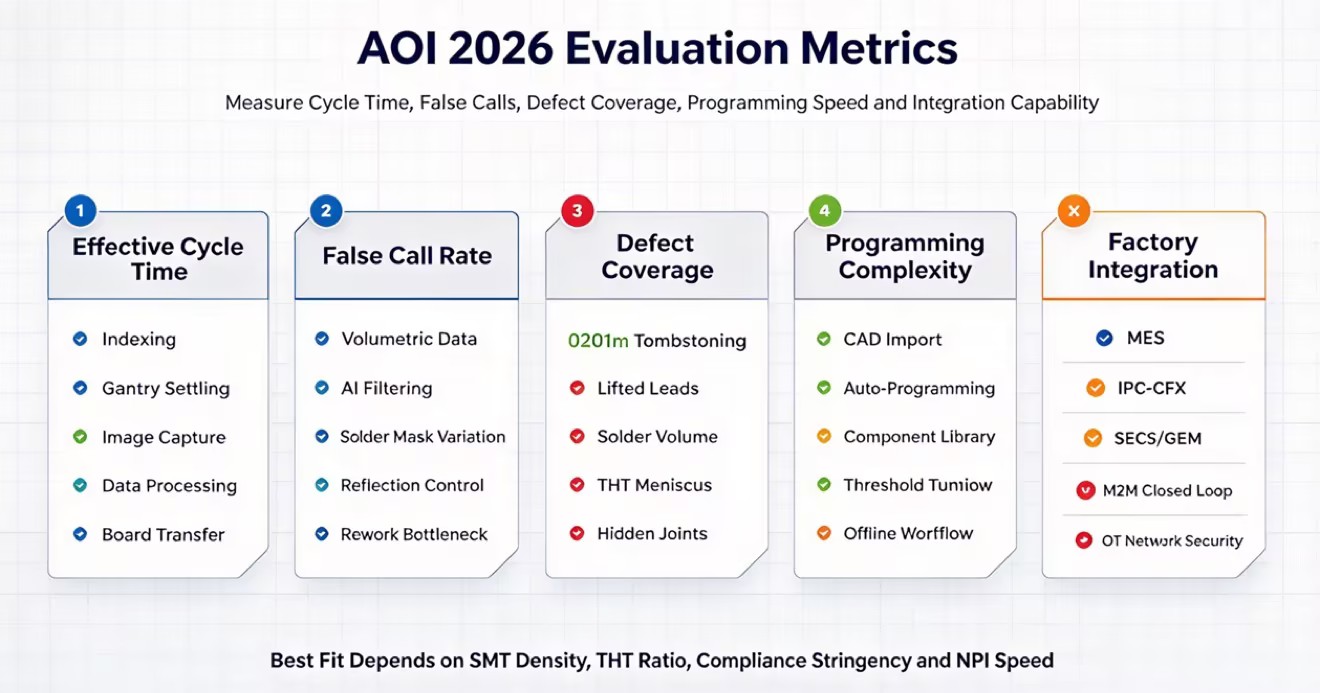

AOI 속도는 카메라 스캔 시간 이상에 따라 달라집니다. 보드 로딩, 클램핑, 갠트리 이동, 이미지 캡처, 데이터 처리 및 보드 전송은 모두 총 사이클 시간에 영향을 미칩니다. 잘못된 호출은 운영자가 수동으로 검토해야 하기 때문에 생산 속도를 늦출 수도 있습니다. 좋은 AOI 시스템은 빠른 검사와 낮은 잘못된 호출 비율 사이의 균형을 유지해야 합니다.
최신 AOI 시스템은 AI를 사용하여 품질 문제가 발생하기 전에 결함을 감지하고 프로세스 변경 사항을 식별합니다. AI는 부품 위치, 납땜 양, Z축 높이의 변화를 추적하여 생산이 변동되기 시작할 때 운영자에게 경고할 수 있습니다. Edge AI는 이 데이터를 신속하게 처리하고 공장이 생산 라인을 지연시키지 않고 품질 관리를 개선하도록 돕습니다.
고영은 다중 방향 모아레(Moiré) 기술을 사용하여 PCB 구성 요소를 여러 각도에서 검사하여 높은 구성 요소로 인해 발생하는 그림자를 줄입니다. 부품 및 납땜 접합부의 높이, 면적, 부피를 측정하기 위한 3D 데이터를 생성합니다. 이는 밀도가 높은 PCB에서 작은 결함을 감지하는 데 도움이 되며 IPC 표준을 기반으로 한 검사를 지원합니다.
고영 제니스 시리즈에는 다양한 검사 요구에 맞는 Zenith 2, Zenith Alpha, Zenith UHS가 포함되어 있습니다. 광학 분해능 범위는 15μm~10μm이며, 작은 0201 미터법 구성 요소 및 마이크로BGAs용으로 설계된 10μm 옵션이 있습니다. 고해상도 카메라와 견고한 갠트리 시스템은 고속에서도 안정적인 3D 검사를 유지하는 데 도움이 됩니다.
소프트웨어 통합은 모든 의 주요 차별화 요소입니다 고영AOI 기계 . KSMART 소프트웨어 에코시스템은 공장 전반의 품질 관리를 위한 중앙 집중식 허브를 제공합니다. AI 기반의 고영 자동 프로그래밍(KAP) 도구는 새로운 보드 프로필을 설정하는 데 필요한 시간을 획기적으로 줄여줍니다. KAP는 CAD 데이터의 구성요소를 자동으로 인식하고 광범위한 중앙 집중식 데이터베이스를 기반으로 올바른 검사 매개변수를 적용합니다.
또한 M2M(Machine-to-Machine) 연결을 통해 시스템은 솔더 페이스트 검사(SPI) 시스템과 Pick-and-Place 기계에 실시간 측정 데이터를 다시 공급할 수 있습니다. 이 폐쇄 루프 통신은 배치 오프셋과 페이스트 볼륨 편차를 즉시 자동으로 수정합니다. AOI가 일관된 배치 이동을 감지하면 마운터에 직접 오프셋 명령을 보내 사람의 개입 없이 문제를 수정합니다.
고영시스템은 무관용 제조업 부문에서 성공을 거두고 있습니다. 절대적인 측정 기능 덕분에 이 제품은 부품 고장으로 인해 치명적인 안전 문제가 발생할 수 있는 자동차 전자 장치에 최고의 선택입니다. 항공우주 및 방위 산업체는 이 기술을 사용하여 엄격한 규제 문서 요구 사항을 충족합니다.
의료 기기 제조업체는 생명에 중요한 임플란트와 모니터가 완벽하게 작동하도록 보장하기 위해 고해상도 계측을 활용합니다. 또한 초고밀도 이동 PCBA 시설은 그림자 간섭 없이 촘촘하게 포장된 미세한 구성 요소를 검사하는 시스템 기능의 이점을 누릴 수 있습니다. 절대적인 확실성이 필요한 경우 진정한 3D 계측은 필요한 객관적인 데이터를 제공합니다.
MEK는 유연한 PCB 검사를 위해 5D/3D 이미징 및 다중 각도 조명을 사용합니다. 9개 카메라 시스템은 상단 카메라 1개와 측면 카메라 8개를 결합하여 숨겨진 납땜 접합부, 높은 구성 요소, J-리드 및 갈매기 날개를 검사합니다. 이 설계는 표준 하향식 카메라가 놓칠 수 있는 결함을 감지하는 데 도움이 됩니다.
MEK ISO-Spector M1A는 3D 검사, AI 및 고속 이미지 처리를 결합합니다. SpectorBOX는 웨이브 및 선택적 납땜 라인에 대한 유연한 하향식 또는 상향식 검사를 제공합니다. Z축 간격이 높기 때문에 대형 커패시터, 방열판 및 기타 키가 큰 구성 요소가 있는 보드도 지원됩니다.
MEK는 SMT 및 THT 어셈블리를 모두 검사할 수 있으므로 혼합 기술 보드에 적합합니다. 상향식 검사는 웨이브 납땜 핀의 불충분한 납땜, 브리징, 핀홀 결함 및 기타 문제를 감지하는 데 도움이 됩니다. 유연한 조명 덕분에 대형 THT 구성 요소 주변의 검사도 향상됩니다.
MEK는 PCB 설계 및 구성 요소 유형이 자주 변경되는 다품종 소량 생산에 매우 적합합니다. 유연한 검사 시스템은 SMT, THT, 무거운 구리 보드 및 다양한 구성 요소 크기를 처리할 수 있습니다. 이는 계약 제조업체 및 산업용 전자 제품 생산에 유용합니다.
MEK는 고속 카메라를 사용하여 2D/3D 이미지를 빠르게 캡처하므로 원본 스캔 속도에 이점이 있습니다. 고영은 모아레 투영에서 더 큰 3D 데이터 세트를 처리하지만 최신 GPU 및 Edge AI 기술로 처리 속도가 향상되었습니다. 두 시스템 모두 복잡한 PCB 어셈블리의 효율적인 검사를 지원할 수 있습니다.
고영은 3D 측정을 통해 0201 툼스톤, 솔더량 문제 등 작은 불량까지 검출할 수 있어 SMT 검사에 강하다. MEK는 측면 카메라가 커넥터, 솔더 조인트 및 하향식 카메라에서 숨겨진 영역을 검사할 수 있기 때문에 THT 및 키가 큰 구성 요소에서 잘 작동합니다.
고영은 3D 높이 및 부피 측정을 통해 결함을 식별하고 오 판정을 줄입니다. MEK는 AI 알고리즘을 사용하여 PCB 색상이나 반사 구성 요소로 인한 시각적 차이와 실제 결함을 구분합니다. 두 시스템 모두 허위 호출을 줄이고 결함이 있는 보드가 검사를 통과하는 것을 방지하는 것을 목표로 합니다.
고영은 KAP 소프트웨어를 사용하여 CAD 데이터로부터 검사 프로그램을 작성하고 검사 매개변수를 자동으로 설정합니다. MEK는 엔지니어가 조명 및 검사 설정을 더 효과적으로 제어할 수 있는 맞춤형 구성 요소 라이브러리를 사용합니다. 두 시스템 모두 SECS/GEM 및 IPC-CFX 표준을 통해 MES 통합을 지원합니다.
고영과 MEK는 모두 글로벌 기술 지원과 예비 부품 서비스를 제공합니다. 고영은 지역지원센터와 원격진단을 활용하고, MEK는 지역별 대리점과 통합파트너를 통해 업무를 진행한다. 구매자는 구매하기 전에 현지 엔지니어 응답 시간, 예비 부품 가용성 및 SLA(서비스 수준 계약)를 비교해야 합니다.
평가 차원 | 고영 | MEK(마란츠) | 운영에 미치는 영향 |
|---|---|---|---|
핵심기술 | 진정한 3D 모아레 간섭계 | 5D/3D 다중 각도 입체 | 절대 측정과 육안 검사 기능을 결정합니다. |
SMT 결함 포착 | 예외적(마이크로 부품) | 강한 | 고밀도 모바일 및 의료에 매우 중요합니다PCBA. |
THT / 키가 큰 구성요소 | 보통(그림자 제한) | 탁월함(9카메라 시스템) | 혼합 기술 및 산업용 보드의 성능을 지정합니다. |
허위 호출률 | Near-Zero(체적 데이터) | 낮음(AI 필터링) | 수동 재작업 병목 현상과 효과적인 처리량에 직접적인 영향을 미칩니다. |
프로그래밍 방법 | AI 자동 프로그래밍(KAP) | 맞춤형 라이브러리 기반 | NPI(신제품 소개) 속도 및 운영자 교육에 영향을 미칩니다. |
Z축 클리어런스 | 표준 SMT 여유 공간 | 높은 클리어런스 옵션 | 대규모 방열판이나 릴레이가 있는 보드를 검사하는 능력을 결정합니다. |
핵심 개념 결정은 엄격한 프로세스 제어와 민첩한 적응성 중에서 선택하는 것으로 요약됩니다. 고영의 기술을 적용한다는 것은 절대적인 계측을 약속한다는 의미입니다. 엄격한 업계 표준 준수를 보장하기 위해 보드의 모든 물리적 치수를 측정하기로 한 결정입니다. 이러한 엄격한 제어는 항공우주 또는 의료 제조와 같이 단일 결함이 용납될 수 없는 환경에 필요합니다.
반대로 MEK 기술을 배포한다는 것은 유연성을 우선시한다는 것을 의미합니다. 예측할 수 없는 제품 혼합, 무거운 THT 구성 요소 및 다양한 보드 레이아웃을 처리할 수 있는 적응력이 뛰어난 검사 프로세스를 구축하기로 한 결정입니다. 제조업체는 기계 선택을 지배적인 생산 현실에 직접 맞춰야 합니다. 동일한 스마트폰 보드를 실행하는 대규모 시설에는 엄격한 표준화가 필요한 반면, 일주일에 50개의 서로 다른 제품을 생산하는 계약 제조업체에는 민첩한 제조 역량이 필요합니다.
두 기계 모두 모든 제조 환경에서 보편적으로 우수하지는 않습니다. 최적의 선택은 전적으로 특정 보드 복잡성, SMT 대 THT 구성 요소의 비율 및 업계 규정 준수 요구 사항의 엄격함에 따라 달라집니다. 귀하의 시설에서 자동차 또는 의료 표준을 충족하기 위해 절대 3D 측정 및 폐쇄 루프 프로세스 제어가 필수인 미션 크리티컬 고밀도 SMT 보드를 생산하는 경우 고영을 선택하십시오. 다양한 보드 유형, 무거운 THT 구성 요소를 다루는 혼합 계약 제조 시설을 운영하고 신속한 전환이 가능한 다목적 시스템이 필요한 경우 MEK를 선택하십시오.
가장 복잡하고 결함이 발생하기 쉬운 PCB 어셈블리의 테스트 배치를 컴파일하여 벤치마크 표준으로 사용하세요.
벤치마크 보드를 실행하고 필요한 실제 프로그래밍 시간을 기록하기 위해 두 공급업체 모두와 함께 실시간 데모를 예약하세요.
특정 제품 혼합에 대한 실제 유효 처리량을 계산하려면 실시간 테스트 중에 잘못된 호출 비율과 이탈 비율을 측정하세요.
선택한 기계의 물리적 설치 공간 및 MES 통합 요구 사항과의 호환성을 보장하기 위해 공장 바닥 공간과 네트워크 인프라를 감사합니다.
A: 고영은 다방향 모아레 간섭계를 활용하여 모든 부품과 솔더 조인트의 절대적인 3D 체적 측정을 포착합니다. MEK는 전방향 조명을 사용하여 복잡한 형상과 숨겨진 조인트를 검사하는 데 탁월한 다목적 5D/3D 다중 각도 입체 카메라 시스템을 사용합니다.
A: MEK는 일반적으로 THT 애플리케이션에서 더 나은 성능을 발휘합니다. 해당 시스템은 상향식 검사 옵션, 웨이브 솔더링 라인을 위한 모듈성, 그림자 간섭 없이 높은 부품과 중공업 커넥터를 검사하는 선명한 다중 각도 측면 카메라를 제공합니다.
답: 그렇습니다. 두 브랜드 모두 IPC-CFX 및 SECS/GEM 프로토콜을 포함한 현대적인 공장 통합 표준을 완벽하게 지원합니다. 이는 원활한 기계 간 통신을 촉진하여 AOI가 솔더 페이스트 검사 및 픽 앤 플레이스 장비에 실시간 데이터를 다시 공급할 수 있도록 합니다.
답: 그렇습니다. 절대 모아레 계측보다는 입체 이미징을 사용하지만 고급 알고리즘과 고해상도 하향식 카메라는 조밀하게 포장된 표면 실장 어셈블리의 미세 결함, 삭제 표시 및 브리징을 정확하게 감지합니다.
A: 고영은 시각적인 해석보다는 엄격하고 객관적인 체적 측정을 통해 오보를 최소화합니다. MEK는 실제 구조적 결함과 다양한 솔더 마스크 색상과 같은 무해한 시각적 이상을 구별하는 방법을 학습하는 고급 필터링 알고리즘을 활용하여 잘못된 호출을 줄입니다.
