고밀도 표면 실장 기술(SMT) 제조에서는 잘못된 호출 및 결함 탈출로 인한 재정적 영향이 부품 소형화에 따라 기하급수적으로 증가합니다. 0201m 및 01005 부품을 배치할 때 엔지니어링 및 품질 팀은 절대적인 정밀도와 검사 처리량의 균형을 맞추는 데 어려움을 겪습니다. 레거시 자동 광학 검사(AOI) 시스템은 수동 임계값 조정에 크게 의존합니다. 이로 인해 NPI(신제품 소개) 중에 작업자 피로, 일관되지 않은 결함 분류 및 생산 병목 현상이 발생합니다.
이러한 병목 현상을 해결하려면 차세대 3DAOI 플랫폼을 평가해야 합니다. 이 분석은 광학 하드웨어, AI 기반 소프트웨어 생태계, Pemtron 및 SAKI 아키텍처의 운영 현실을 비교합니다. 우리는 다양한 프로젝션 기술과 기계 학습 모델이 공장 현장의 결함 감지에 어떤 영향을 미치는지 평가합니다. 특정 제조 환경에 가장 적합한 시스템을 알아보고 팀이 품질 관리를 희생하지 않고도 라인 속도를 최적화할 수 있도록 돕습니다.
하드웨어 아키텍처는 기본 정밀도를 결정합니다. Pemtron은 매우 상세한 솔더 조인트 프로파일링을 위해 고급 색상 패턴 Moiré 3D 프로젝션을 활용하는 반면, SAKI는 일관된 반복성을 위해 견고한 갠트리 안정성과 고속 이미지 캡처를 강조합니다.
AI 구현의 범위 차이: 두 플랫폼 모두 기계 학습을 활용하지만 애플리케이션은 다양합니다. Pemtron은 자동 프로그래밍과 NPI 설정 시간 단축에 중점을 두는 반면, SAKI는 잘못된 호출 비율을 최소화하기 위해 AI 기반 결함 필터링에 우선 순위를 둡니다.
처리량 대 해상도 절충: 이러한 시스템 중에서 선택하려면 장비의 시야(FOV) 및 카메라 해상도 기능(예: 12MP 대 25MP)을 특정 라인 속도 및 구성 요소 밀도 요구 사항에 맞춰야 합니다.
스마트 팩토리 준비 및 폐쇄 루프 시너지: 두 시스템 모두 Industry 4.0 표준(IPC-CFX, Hermes)을 지원하지만 기존 솔더 페이스트 검사(SPI) 및 자동 X선 검사(AXI) 시스템과 원활하게 통합할 수 있는 기능은 진정한 폐쇄 루프 프로세스 제어를 요구합니다.
목차
AOI 시스템은 허위 호출과 누락된 결함의 균형을 맞춰야 합니다. 잘못된 호출이 너무 많으면 수동 검토와 운영자 작업량이 증가하고 결함 누락으로 인해 품질 문제와 보증 비용이 발생할 수 있습니다. 제조업체는 실제 생산 보드로 AOI 시스템을 테스트하여 솔더 볼, 브리징 및 불충분한 솔더를 감지하면서 잘못된 경보를 줄일 수 있는지 확인해야 합니다.
생산 병목 현상을 방지하려면 AOI 검사 속도가 나머지 SMT 라인과 일치해야 합니다. 시야각(FOV)이 크면 한 번에 더 많은 구성 요소를 검사하고 주기 시간을 줄일 수 있지만 이미지 품질과 Z축 정확도는 안정적으로 유지되어야 합니다. 제조업체는 시스템을 선택할 때 FOV, 검사 속도 및 복잡성의 균형을 맞춰야 합니다.
빠른 신제품 소개(NPI)는 제조업체가 빈번한 제품 변경을 처리하는 데 도움이 됩니다. 최신 AOI 시스템은 ODB++ 또는 Gerber 데이터를 가져오고 구성 요소를 식별하며 기본 검사 설정을 자동으로 생성할 수 있습니다. 이를 통해 수동 프로그래밍이 줄어들고 설정 시간이 며칠에서 몇 시간으로 단축될 수 있습니다.
Pemtron과 SAKIAOI 시스템을 평가할 때 핵심 차이점은 광학 캡처 방법에 있습니다. Pemtron은 다중 방향 투영 및 색상 패턴 Moiré 기술에 크게 의존합니다. 이 접근 방식은 다양한 각도에서 인쇄 회로 기판에 정밀한 격자 패턴을 투사합니다. 이러한 조명 패턴이 곡선형 솔더 필렛이나 부품 본체에 닿으면 선이 변형됩니다. 카메라는 이러한 변형을 포착하고 소프트웨어는 그리드의 위상 변화를 기반으로 정확한 높이와 부피를 계산합니다.
이 다중 투영 전략은 그림자 효과를 제거하는 데 탁월합니다. 전해 커패시터, 계전기 또는 대형 커넥터와 같은 높은 구성 요소는 빛이 인접한 마이크로 패시브에 도달하는 것을 차단하는 경우가 많습니다. Pemtron은 4개 또는 8개 각도에서 빛을 투사하여 모든 솔더 필렛이 적절한 조명을 받도록 보장합니다. 이를 통해 사각지대를 방지하고 인구 밀도가 높은 보드 영역에서도 정확한 3D 프로파일링이 가능합니다.
SAKI는 12MP~25MP 고해상도 카메라와 위상 변이 측정 기술을 결합하여 0201m과 같은 소형 부품을 검사합니다. 텔레센트릭 렌즈는 전체 시야(FOV)에 걸쳐 정확한 측정을 유지하는 데 도움이 되므로 시스템은 검사 속도와 마이크로 부품 및 솔더 조인트에 필요한 세부 사항의 균형을 맞출 수 있습니다.
안정적인 기계 구조는 진동이 AOI 이미지 품질에 영향을 미치는 것을 방지하는 데 도움이 됩니다. SAKI는 견고한 갠트리 디자인을 사용하여 고속 스캐닝 중에 안정성을 향상시키는 반면 Pemtron은 선형 모터와 정밀 엔코더를 사용하여 부드러운 움직임을 제공합니다. 두 설계 모두 반복 가능한 검사를 지원하지만 진동과 동작을 제어하기 위해 서로 다른 접근 방식을 사용합니다.
Pemtron은 AI를 사용하여 NPI(신제품 소개) 설정 속도를 높입니다. 소프트웨어는 CAD 데이터를 가져오고 구성 요소 패키지를 식별하며 적절한 검사 설정을 자동으로 적용합니다. 엔지니어는 제안된 매개변수만 검토하고 조정하면 되며, 시스템은 이러한 변경 사항을 통해 학습하여 향후 프로그래밍을 개선하고 설정 시간을 줄일 수 있습니다.
Pemtron은 프로그래밍 측면에 중점을 두는 반면, SAKI AOI 시스템은 주로 생산 중에 결함을 필터링하기 위해 AI를 배포합니다. SAKI는 수백만 개의 실제 솔더 조인트에서 신경망을 훈련합니다. AI는 심각한 결함과 양성 이상 사이의 미묘한 시각적 차이를 이해하며 숙련된 인간 검사관처럼 작동합니다.
다양한 플럭스 잔류물은 레거시 기계에서 솔더 부족 경고를 유발하는 경우가 많습니다. SAKI의 AI는 플럭스의 질감과 반사 패턴을 인식합니다. 이는 경보를 억제하여 운영자의 개입 없이 보드가 통과할 수 있도록 합니다. 이러한 기계 학습의 표적 적용은 잘못된 호출 비율을 직접 공격하여 품질 관리 담당자가 고스트 결함을 쫓는 대신 실제 프로세스 편차에 집중할 수 있도록 해줍니다.
높은 커넥터, 커패시터 및 RF 차폐는 하향식 카메라에서 근처의 작은 구성 요소를 숨기는 그림자를 만들 수 있습니다. 고급 3DAOI 시스템은 측면 각도 카메라와 다방향 조명을 사용하여 이러한 영역을 검사합니다. 이를 통해 솔더 조인트 가시성이 향상되고 고밀도 보드의 사각지대가 줄어듭니다.
0201m, 01005 등 소형 부품에는 고해상도 검사가 필요합니다. 3D AOI 시스템은 정밀한 Z축 측정을 사용하여 작은 높이 변화와 삭제 표시와 같은 결함을 감지합니다. 이는 잘못된 납땜 연결이 다음 생산 단계로 넘어가는 것을 방지하는 데 도움이 됩니다.
3DAOI 시스템은 솔더 존재 여부만 확인하는 대신 솔더 조인트 볼륨, 높이 및 모양을 측정합니다. 이는 2D 검사로 확인하기 어려울 수 있는 납땜 부족, 과도한 납땜 및 브리징 가능성을 감지하는 데 도움이 됩니다. 정확한 3D 측정은 IPC-A-610 클래스 3 검사 요구 사항도 지원합니다.

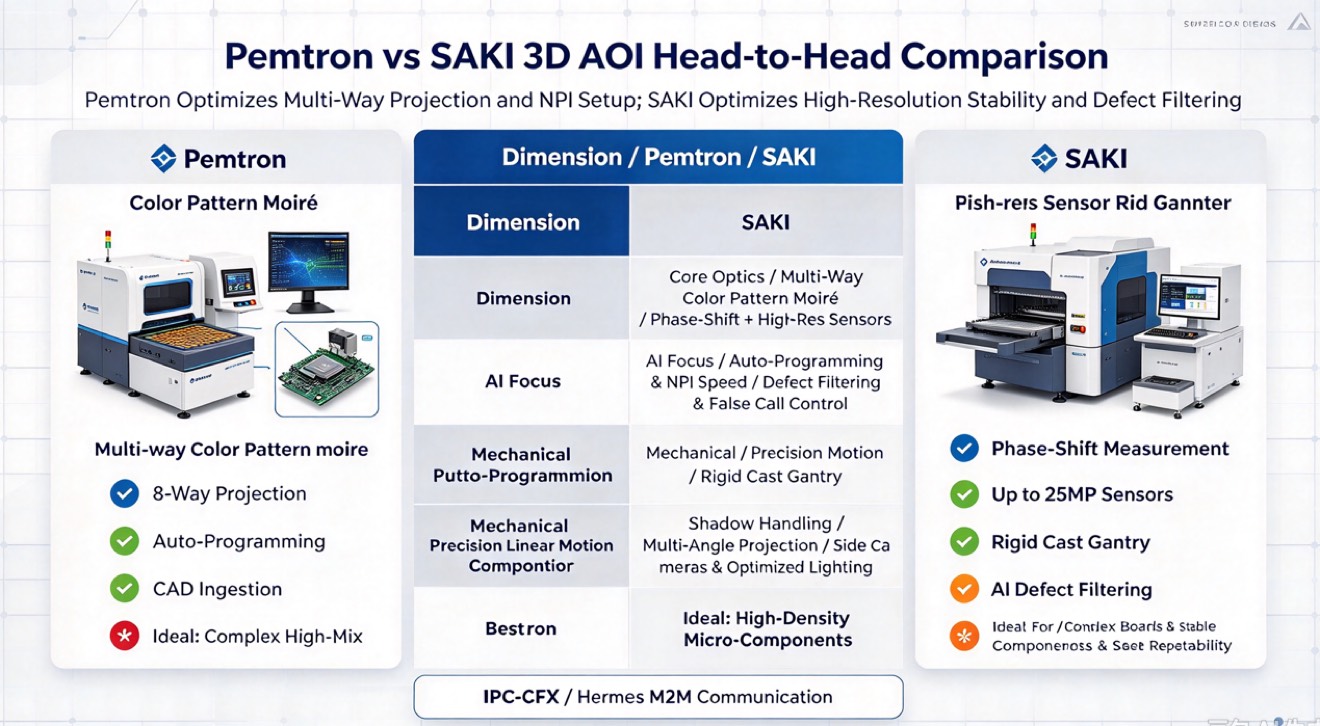

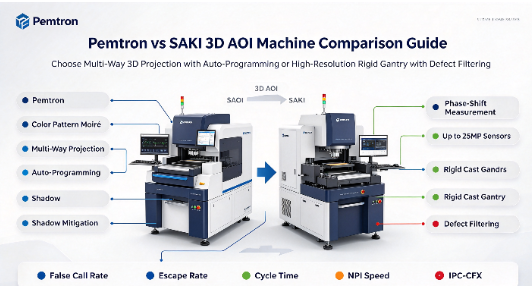

평가 프로세스를 단순화하기 위해 다음 표에서는 최신 3DAOI 플랫폼에서 사용되는 핵심 아키텍처 차이점과 특정 결함 감지 전략을 분석합니다.
특징/능력 | Pemtron 3D AOI 아키텍처 | SAKI 3D AOI 아키텍처 |
|---|---|---|
주요 3D 기술 | 색상 패턴 모아레 투영(다방향) | 고해상도 센서를 사용한 위상 변이 측정 |
카메라 해상도 | 고속 CMOS(일반적으로 12MP - 15MP) | 초고해상도 옵션(최대 25MP) |
기계구조 | 정밀 선형 모터, 부드러운 모션 제어 | 최대의 안정성을 위한 견고한 주조 갠트리 |
AI 중점 영역 | 자동 프로그래밍, CAD 수집, NPI 속도 | 결함 필터링, 오호 억제 |
그림자 완화 | 8방향 프로젝션으로 사각지대 제거 | 측면 카메라 및 최적화된 조명 각도 |
결함 유형 | 탐지 과제 | 3D AOI 솔루션 전략 |
|---|---|---|
묘비(01005) | 2D 가장자리 감지에 구성요소가 너무 작습니다. | Z축 높이 매핑은 미크론 수준의 리프팅을 감지합니다. |
불충분한 힐 필렛 | 갈매기 날개 리드 뒤에 숨겨져 있습니다. | 멀티 앵글 프로젝션이 리드 뒤쪽을 비춥니다. |
동일 평면성 문제(BGA) | 결함은 패키지 아래에 완전히 숨겨져 있습니다. | 패키지 상단 표면 기울기의 Z축 측정. |
플럭스 풀링 | 실제 납땜의 반사를 모방합니다. | AI 신경망은 플럭스 텍스처와 솔더를 분류합니다. |
Pemtron과 SAKI는 IPC-CFX 및 Hermes와 같은 M2M 통신 표준을 지원합니다. 이러한 표준을 통해 AOI 기계는 결함 데이터를 MES 및 기타 생산 장비와 실시간으로 공유할 수 있습니다. 이를 통해 엔지니어는 품질 추세를 모니터링하고 생산 문제를 조기에 식별하며 불필요한 스크랩을 줄일 수 있습니다.
SPI, AOI 및 AXI 데이터를 연결하면 제조업체가 PCB 결함의 원인을 더 빠르게 찾는 데 도움이 됩니다. SPI는 솔더 페이스트를 확인하고, AOI은 눈에 보이는 결함을 감지하고, AXI는 BGA 아래의 것과 같은 숨겨진 솔더 조인트를 검사합니다. 생산 라인 전체에서 이 데이터를 공유하면 더 빠른 문제 해결과 더 나은 프로세스 제어가 가능합니다.
정기적인 교정은 AOI 기계가 시간이 지나도 검사 정확도를 유지하는 데 도움이 됩니다. 먼지, 온도 변화 및 약한 LED 조명은 카메라와 Z축 측정에 영향을 미칠 수 있습니다. 최신 시스템은 자동 보정 도구를 사용하여 카메라 초점, 조명 및 3D 측정을 조정하여 측정 드리프트와 잘못된 호출을 줄이는 데 도움이 됩니다.
명확한 소프트웨어 인터페이스와 적절한 교육은 운영자가 결함을 보다 정확하게 검토하는 데 도움이 됩니다. 최신 AOI 시스템은 3D 결함 이미지, 참조 이미지 및 들어 올려진 리드나 솔더 브리지와 같은 강조된 문제 영역을 표시할 수 있습니다. 이를 통해 결함을 더 쉽게 이해할 수 있고, 작업자의 피로가 줄어들며, 다양한 교대조에 걸쳐 검사 일관성이 향상됩니다.
올바른 검사 플랫폼을 선택하려면 특정 생산 과제에 맞는 기계 기능이 필요합니다. 평가를 마무리하려면 다음 실행 가능한 단계를 따르세요.
현재 결함 데이터를 감사하여 주요 문제가 프로그래밍 시간인지 아니면 알고리즘 민감도인지 확인하세요.
두 공급업체 모두에게 가장 복잡한 고밀도 생산 보드를 제공하고 실제 NPI 프로그래밍 시간을 처음부터 측정하세요.
갠트리 시스템의 물리적 제작 품질을 검사하고 필요한 최대 라인 속도에서 진동이 이미지 선명도에 어떤 영향을 미치는지 확인합니다.
선택한 시스템이 IPC-CFX 표준을 사용하여 기존 SPI 시스템 및 MES 네트워크에서 데이터를 성공적으로 푸시하고 가져올 수 있는지 확인합니다.
A: 모아레 투영은 정확한 격자 패턴을 보드에 투영합니다. 그리드가 곡선형 솔더 필렛이나 높은 구성 요소 위로 떨어지면 선이 변형됩니다. 카메라는 이러한 변형을 포착하고 소프트웨어는 위상 변이 알고리즘을 사용하여 물체의 정확한 3D 높이와 부피를 계산하여 매우 정확한 지형 데이터를 제공합니다.
A: 25MP 카메라는 단일 이미지에서 엄청난 양의 세부 사항을 포착합니다. 이를 통해 기계는 0201m 및 01005 구성 요소의 미세한 세부 사항을 해결하면서 넓은 시야(FOV)를 유지할 수 있습니다. 미세 결함 감지에 필요한 해상도를 희생하지 않고도 높은 검사 속도를 보장합니다.
A: SMT 검사에서는 광학 헤드가 빠르게 움직이다가 갑자기 멈춰야 합니다. 이 움직임은 운동 에너지와 진동을 생성합니다. 단단하고 무거운 갠트리가 이 진동을 즉시 흡수합니다. 이는 이미지 캡처 중에 카메라 렌즈가 흔들리는 것을 방지하여 흐릿함을 제거하고 일관되고 반복 가능한 측정을 보장합니다.
답변: AI는 수백만 개의 실제 솔더 조인트에 대해 훈련된 신경망을 활용합니다. 다양한 플럭스 잔류물이나 약간의 패드 변색과 같은 심각한 결함과 무해한 시각적 이상을 구별하는 방법을 학습합니다. AI는 이러한 양성 패턴을 인식하여 알람을 억제하여 잘못된 호출을 방지합니다.
A: IPC-CFX는 업계 표준 M2M(Machine-to-Machine) 통신 프로토콜입니다. 이를 통해 AOI 기계는 SPI 기계, 픽 앤 플레이스 마운터 및 공장 MES 소프트웨어와 같은 다른 장비와 실시간 결함 데이터를 원활하게 공유하여 자동화된 폐쇄 루프 프로세스 제어 및 고급 분석을 가능하게 합니다.
답: 그렇습니다. 고급 시스템은 다중 방향 프로젝터와 측면 각도 카메라를 사용하여 그림자를 완화합니다. 다양한 각도에서 보드를 조명하면 빛이 높은 구성 요소 아래까지 도달할 수 있으므로 시스템이 좁은 고밀도 영역에 위치한 더 작은 수동 소자의 프로파일을 정확하게 프로파일링할 수 있습니다.
