한국어 번호 검색 :0 저자 :사이트 편집기 게시: 2026-09-24 원산지 :강화 된
표면 실장 기술(SMT) 제조는 지속적인 운영상의 긴장에 직면해 있습니다. 최대 처리량에 대한 수요와 축소되는 배치 크기의 균형을 맞춰야 합니다. 자동화된 로봇 시스템을 실제 생산 프로파일과 잘못 정렬하면 심각한 운영 위험이 발생합니다. 시설을 자주 교체해야 하는 경우 기본 속도를 최적화하면 유휴 시간이 발생합니다. 반대로, 대용량 환경에서 유연성을 과도하게 인덱싱하면 대규모 생산 병목 현상이 발생합니다. 효율성을 유지하고 라인을 계속 가동하려면 올바른 장비가 필요합니다.
이 평가에서는 Hanwha와 Europlacer SMT Pick and Place Machine 아키텍처를 비교합니다. 더 넓은 시장에는 ASMPT 및 Universal Instruments와 같은 플레이어가 포함되지만 우리는 특히 Hanwha 및 Europlacer에 중점을 둡니다. 우리는 아키텍처 차이, 피더 용량, 전환 민첩성 및 장기 확장성을 분석합니다. 이 분석은 특정 EMS(Electronic Manufacturing Services) 및 OEM 환경에 대한 올바른 적합성을 결정하는 데 도움이 됩니다. 올바른 플랫폼을 선택하면 생산 라인이 원활하게 운영되고 특정 제품 혼합에 적응할 수 있습니다.
생산 조정: Hanwha는 빠른 처리량을 요구하는 광범위한 생산 요구에 맞게 확장 가능한 솔루션을 제공하는 데 탁월한 반면, Europlacer는 다양한 생산 요구 사항에 걸쳐 최대의 유연성을 요구하는 혼합 시나리오에서 우위를 점하고 있습니다.
전환 경제성: Europlacer의 아키텍처는 복잡하고 다양한 BOM(Bill of Materials)에 대한 분해 및 설정 시간을 최소화하기 위해 대규모 기계 내 피더 용량을 우선시합니다.
확장성 및 모듈성: 한화는 제조업체가 생산량 증가에 따라 배치 헤드와 갠트리를 선형적으로 확장할 수 있는 고도로 모듈화된 플랫폼을 제공합니다.
목차
SMT 픽 앤 플레이스 기계를 선택하려면 최대 CPH를 비교하는 것 이상이 필요합니다. 실제 생산 효율성은 전환 빈도, 구성 요소 혼합, 피더 용량 및 PCB 요구 사항에 따라 달라집니다.
CPH: 이론적인 배치 속도를 표시하지만 실제 출력은 일반적으로 더 낮습니다.
피더 용량: 로드된 상태로 유지될 수 있는 구성 요소 유형 수를 결정합니다.
구성 요소 범위: 01005 부품, IC 및 이상한 형태의 구성 요소에 대한 지원을 확인하세요.
배치 정확도: 솔더 품질과 다운스트림 재작업에 영향을 미칩니다.
PCB 크기: 기계가 처리할 수 있는 보드 및 패널 크기를 결정합니다.
NPI 빈도: 빈번한 신제품으로 인해 빠른 전환의 중요성이 높아집니다.
생산 유형 | 주요 우선순위 | 기계 요구 사항 |
|---|---|---|
대량 | 최대 출력 | 높은 CPH 및 지속적인 작동 |
하이 믹스 | 빠른 전환 | 높은 피더 용량과 유연한 설정 |
빈번한 NPI | 설정 시간 단축 | 오프라인 프로그래밍 및 빠른 피더 변경 |
안정적인 생산 | 일관된 속도 | 고속 배치 및 라인 확장성 |
일반적으로 Hanwha는 모듈식 고속 생산에 중점을 두는 반면 Europlacer는 유연성, 복잡한 BOM 및 빈번한 제품 변경에 중점을 둡니다 . 올바른 선택은 이론적인 기계 속도보다는 실제 생산 혼합에 따라 달라집니다.
한화SMT 기계는 고속, 연속 생산 에 중점을 두고 있습니다 . Decan 및 SM 시리즈는 모듈식 갠트리 시스템, 다중 노즐 배치 헤드 및 플라잉 비전을 사용하여 빠르고 정확한 구성 요소 배치를 유지합니다.
듀얼 갠트리 디자인: 동시 선택 및 배치를 지원합니다.
다중 노즐 헤드: 표준 구성 요소의 처리량을 향상시킵니다.
Flying Vision: 이동 중에 구성 요소를 검사하여 지연을 줄입니다.
모듈식 설계: 제조업체는 생산량 증가에 따라 생산 능력을 확장할 수 있습니다.
이중 레인 옵션: PCB 전송 시간을 줄이고 라인 출력을 개선하는 데 도움이 됩니다.
한화 기계는 에 매우 적합합니다 대량 EMS, 가전제품, 자동차PCB 생산 . 제품 유형이 안정적으로 유지되고 장기간 생산에 일관된 생산량이 필요할 때 최고의 성능을 발휘합니다.
오프라인 피더 준비 및 바코드 검증으로 전환 시간과 로딩 오류를 줄일 수 있습니다. 또한 작업자는 배치 성능을 유지하기 위해 정기적으로 노즐을 청소하고, 진공 채널을 점검하고, 필터를 교체해야 합니다.
한화의 모듈형 설계는 생산 능력이 확장됨에 따라 더 많은 바닥 공간을 필요로 할 수 있습니다. 빈번한 전환은 고속 헤드의 이점을 감소시킬 수도 있으므로 빈번한 프로토타입 실행보다 대량 생산과 상대적으로 안정적인 생산 에 더 적합합니다.
Europlacer SMT 기계는 유연성, 높은 피더 용량 및 빠른 전환 에 중점을 둡니다 . iineo+ 플랫폼은 잦은 헤드 교체 없이 마이크로 부품, IC, 대형 커넥터를 처리하는 다기능 터렛 헤드를 사용합니다.
다기능 터렛 헤드: 다양한 크기의 부품을 처리합니다.
높은 피더 용량: 다양한 작업에 더 많은 구성품을 로드할 수 있습니다.
즉각적인 비전: 배치 중에 구성 요소를 검사합니다.
자동 노즐 선택: 수동 헤드 교체를 줄입니다.
유연한 생산: 다양한 BOM과 빈번한 제품 변경을 지원합니다.
Europlacer는 에 매우 적합합니다 다품종, 소량 생산, 프로토타입 제작, 복잡한 EMS 프로젝트, 항공우주 및 기타 복잡한 PCB 조립품 . 높은 피더 용량 덕분에 공장은 설정 시간을 단축하고 다양한 제품 사이를 이동할 수 있습니다.

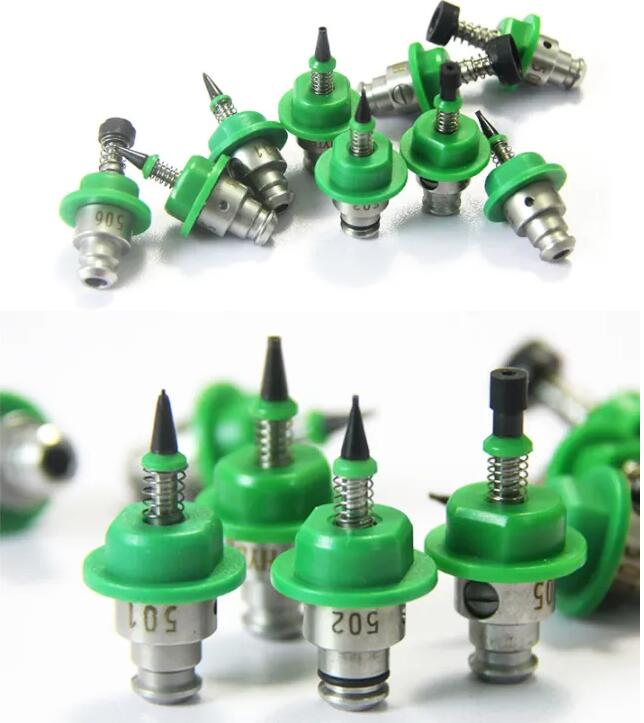

기계는 자동으로 적합한 노즐을 선택하고 배치 중에 구성품을 검사합니다. 작업자는 주로 노즐 매거진을 깨끗하게 유지하고 올바르게 재고를 확보해야 합니다. 또한 높은 피더 용량은 생산 중 잦은 릴 교체를 줄여줍니다.
Europlacer는 최대 원시 CPH보다 유연성에 더 중점을 둡니다. 매우 많은 양의 단순한 보드를 생산하는 공장의 경우 이러한 유연성 중 일부가 완전히 활용되지 않을 수 있습니다.
Hanwha와 Europlacer는 SMT 생산을 개선하기 위해 서로 다른 접근 방식을 사용합니다. 한화는 고속 모듈 생산 에 중점을 두고 있으며 , Europlacer는 혼합 유연성과 전환 시간 단축 에 중점을 두고 있습니다..
요인 | 한화 | 유로플레이서 |
|---|---|---|
주요 초점 | 고속 생산 | 유연한 생산 |
배치 헤드 | 인라인 멀티 노즐 | 다기능 포탑 |
피더 시스템 | 모듈형 피더 카트 | 높은 기계 내 피더 용량 |
전환 | 오프라인 카트 준비 | 더 많은 구성요소가 로드된 상태로 유지됩니다. |
구성 요소 범위 | 표준 칩 및 IC | 다양한 범위의 이상한 형태의 부품 |
최적의 핏 | 대량 생산, 안정적인 생산 | 혼합이 많고 빈번한 NPI |
확장 | 모듈식 기계 추가 | 하나의 기계에 대용량 |
Pick and Place Machines는 모두 MES 통합, 오프라인 프로그래밍 및 구성요소 추적성을 지원합니다. IPC-CFX 및 SECS/GEM과 같은 프로토콜을 통해 생산 데이터를 교환할 수 있으므로 기계가 계속 작동하는 동안 공장에서 생산을 관리하고 새로운 작업을 준비하는 데 도움이 됩니다.
두 플랫폼 모두 배치 정확도를 유지하기 위해 정기적인 보정, 노즐 유지 관리 및 검사가 필요합니다. 구매자는 전력, 압축 공기, 예비 부품, 내부 구성 요소에 대한 접근도 고려해야 합니다. 이러한 요인이 장기적인 가동 시간과 유지 관리 비용에 영향을 미칠 수 있기 때문입니다.
한화는 속도, 모듈 확장, 안정적인 대량 생산을 중심으로 설계되었습니다. Europlacer는 피더 용량, 복잡한 구성 요소 처리 및 빈번한 전환에 더 중점을 두고 있습니다. 따라서 더 나은 적합성은 생산량, BOM 복잡성, NPI 빈도 및 사용 가능한 바닥 공간에 따라 달라집니다.
평가기준 | 한화건축 | 유로플레이서 아키텍처 |
|---|---|---|
주요 초점 | 원시 처리량 및 모듈식 확장성 | 최대의 유연성과 전환 민첩성 |
배치 헤드 스타일 | 인라인 다중 노즐 헤드 | 다기능 터렛 헤드 |
피더 전략 | 신속한 교환이 가능한 모듈형 피더 카트 | 대규모 상주 기계 용량 |
이상적인 환경 | 대용량, 안정적인 제품 믹스 | 혼합이 많고 빈번한 NPI, 복잡한 BOM |
비전 시스템 | 고속 비행 비전 | 통합 현장 검사 |
바닥 공간 효율성 | 용량에 대한 선형 확장 필요 | 단일 설치 공간 내 고용량 |
부품 취급 | 표준 칩 및 IC에 최적화됨 | 극단적인 변화와 이상한 형태에 최적화됨 |
SMT 장비 구매에는 속도와 배치 정확도를 비교하는 것 이상이 포함됩니다. 교육, 현지 기술 지원, 예비 부품 및 소프트웨어 통합은 모두 장기적인 생산 효율성에 영향을 미칠 수 있습니다.
한화와 유로플레이서는 서로 다른 소프트웨어, 피더 시스템, 운영 방식을 사용한다. 운영자는 피더, 전환, 비전 오류 및 기본 문제 해결을 관리할 수 있도록 설치 전에 교육을 받아야 합니다.
장비 문제 발생 시 현지 기술 지원을 통해 가동 중지 시간을 줄일 수 있습니다. 구매하기 전에 공급업체의 서비스 수준 계약(SLA), 엔지니어 응답 시간, 노즐, 벨트, 모터, 필터 등 주요 부품의 현지 가용성을 확인하세요.
새로운 SMT 기계는 기존 MES 및 생산 시스템과 원활하게 작동해야 합니다. 나중에 통합 문제를 방지하려면 설치 전에 데이터 교환, 추적성, CAD/BOM 가져오기 및 오프라인 프로그래밍을 테스트하십시오.
전원, 압축 공기, 네트워크 및 바닥 요구 사항을 확인하십시오.
설치 전에 운영자 및 유지 관리 교육을 완료하십시오.
파일럿 배치를 실행하여 배치 및 비전 시스템을 테스트합니다.
MES 연결 및 PCB 추적성을 테스트합니다.
일반적인 예비 부품 및 소모품을 준비하십시오.
생산 전에 피더 카트 또는 피더 뱅크를 교정하십시오.
이러한 점검을 통해 설치 지연을 줄이고 새로운 SMT 기계가 더 빠르게 안정적인 생산에 도달하는 데 도움이 될 수 있습니다.
한화와 유로플레이서의 선택은 객관적으로 어떤 머신이 우월한가의 문제가 아니다. 이는 시설의 특정 NPI 비율, 볼륨 수요 및 지역 지원 인프라에 어떤 아키텍처가 부합하는지에 관한 것입니다. 기계의 핵심 설계 철학을 일상적인 운영 현실과 일치시켜야 합니다. 잘못 정렬되면 유휴 장비나 대규모 병목 현상이 발생합니다.
원시 처리량을 확장하고 광범위한 생산 요구 사항을 관리하는 것이 주요 동인인 운영에 한화를 추천합니다. 안정적인 제품을 대량으로 운영하는 경우 한화의 모듈 속도는 탁월한 결과를 제공합니다. 전환 가동 중지 시간을 최소화하고 복잡한 BOM을 처리하는 것이 성공을 좌우하는 작업에는 Europlacer를 권장합니다. NPI가 자주 발생하고 프로토타입 제작에서 대량 생산에 이르기까지 극도의 유연성이 필요한 경우 Europlacer는 필요한 민첩성을 제공합니다.
결정을 마무리하려면 다음과 같은 실행 가능한 단계를 수행하십시오.
두 플랫폼 모두에서 가장 복잡한 BOM을 사용하여 포괄적인 시간 연구를 수행하여 실제 전환 시간을 측정합니다.
사용자 인터페이스를 평가하려면 기본 CAD 파일을 사용하여 실시간 오프라인 프로그래밍 소프트웨어 데모를 요청하세요.
이론적 최대값에 의존하지 않고 특정 제품 혼합을 기반으로 현실적인 CPH를 계산합니다.
현지 예비 부품 재고를 감사하고 지역 대리점과의 서비스 수준 계약을 검토합니다.
A: 한화는 인라인 헤드를 사용한 대규모 생산을 위해 모듈식 확장성과 고속 볼륨을 우선시합니다. Europlacer는 업계 최고의 피더 수와 터렛 헤드를 사용하는 다기능 유연성을 우선시하여 헤드 변경 없이 복잡한 혼합 환경을 처리합니다.
A: Europlacer는 이 환경에 대해 널리 알려져 있습니다. iineo+와 같은 플랫폼은 다기능 헤드와 대규모 연속 공급 장치 용량을 활용합니다. 이 아키텍처는 설정 시간을 대폭 줄이고 여러 개별 제품 실행을 동시에 로드할 수 있도록 해줍니다.
A: 네, 한화 기계는 다양하지만 일반적으로 더 많은 양을 처리하는 EMS 제공업체에 매우 적합합니다. 모듈식 설계를 통해 EMS는 라인을 선형으로 확장하여 고객 요구가 증가함에 따라 공격적인 처리량 목표를 충족할 수 있습니다.
A: 기계 내 피더 용량이 높을수록 여러 제품 BOM을 동시에 로드할 수 있습니다. 이를 통해 실행 간 전환 가동 중지 시간이 크게 줄어듭니다. 작업자는 카트를 분해하고 설치하는 데 소요되는 시간을 줄여 전체 장비 활용도를 높일 수 있습니다.
A: 일상적인 교정 빈도, 노즐 교체 간격, 내부 벨트 및 모터의 접근성을 평가하십시오. 또한 예비 부품의 현지 가용성과 지역 서비스 수준 계약에서 보장되는 응답 시간도 확인해야 합니다.
A: 예, Europlacer 기계는 품질 저하 없이 프로토타입 제작부터 대량 생산까지 적용할 수 있도록 설계되었습니다. 민첩성이 필요한 환경에 주요 운영 이점이 남아 있으면서도 지속적인 생산 실행을 위해 일관되고 안정적인 결과를 제공합니다.
