| I.C.T SMT AOI 코팅 검사관
SMT Aoi 광학 검사 기계(모델 AI-5146C)는 PCB 제조 시 컨포멀 코팅 검사용으로 설계되었습니다. 고정밀 컬러 산업용 카메라를 이용하여 기판 이미지를 실시간으로 캡쳐하고 Convolution Neural Network 알고리즘을 적용하여 처리합니다. 이를 통해 코팅의 과잉 또는 불충분, 기포, 이물질 등의 결함을 지능적으로 판단할 수 있습니다. PCB용 자동 광학 검사 Aoi 기계로 코팅 테두리를 자동으로 잠그고 기판을 멈추지 않고 영역을 식별합니다. 전체 보드 및 양면 검사를 포함한 다양한 구성을 지원하므로 SMT 및 DIP 프로세스에 이상적입니다. UV 광원을 사용하면 인 함유 접착제를 명확하게 구별할 수 있습니다. SPC 경보 및 LOG 저장과 같은 데이터 추적 기능은 품질 관리를 보장합니다. 이 SMT Aoi 광학 검사 기계는 현대 공장의 효율성을 높입니다.
| 특징
딥러닝 알고리즘
SMT Aoi 광학 검사 기계는 고급 딥 러닝을 사용하여 빅 데이터를 최적화하고 최소한의 프로그래밍을 가능하게 합니다. 한 번의 클릭으로 구성요소와 납땜 접합부를 식별하므로 기존 방법에 비해 프로그래밍 시간과 잘못된 경보가 줄어듭니다. 이 지능형 시스템은 산업 검사의 주요 과제를 해결하여 코팅 결함에 대한 높은 정확성을 보장합니다. 사용자는 광원을 전환하여 DIP, SMT 및 납땜 문제를 원활하게 감지할 수 있습니다. 자동 PCB Aoi 기계로서 Multi-in-1 패널과 혼합 모델을 지원하므로 최대 510x460mm의 다양한 PCB 크기에 다용도로 사용할 수 있습니다.

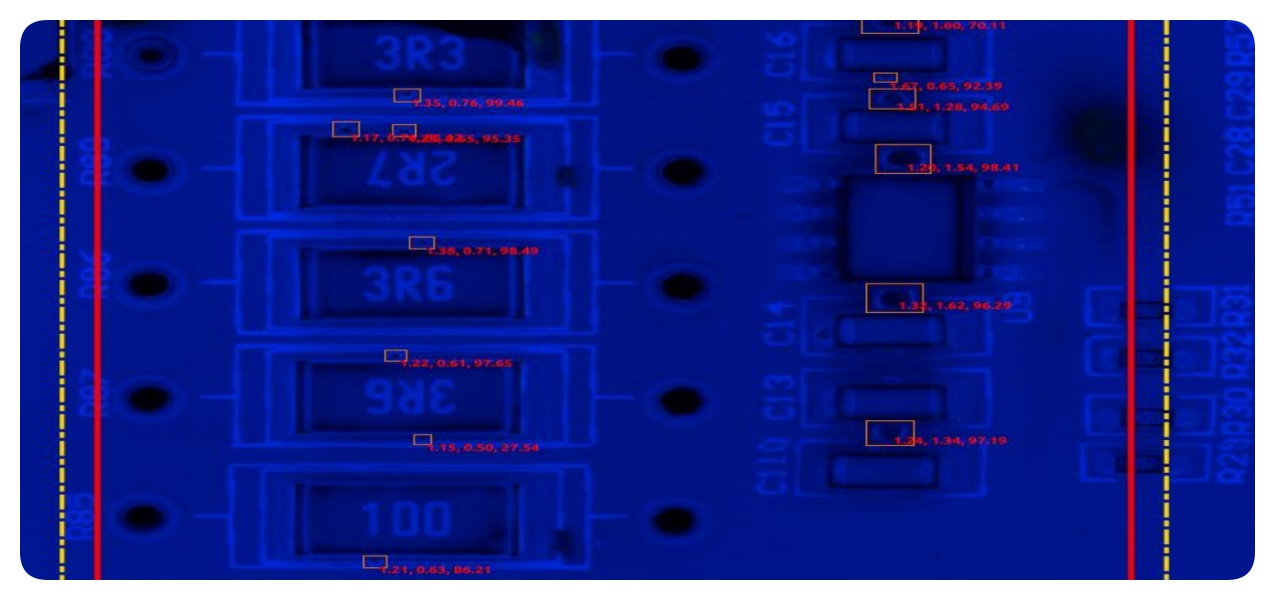

기포 및 이물질 감지
특수 알고리즘을 갖춘 SMT Aoi 광학 검사 기계는 목표 영역에서 0.05mm까지의 기포와 머리카락 같은 이물질을 지능적으로 감지합니다. 기포 값을 시각화하고 평균, 최소 및 최대를 포함하여 접착제에 대한 여러 너비 측정값을 출력합니다. 이 기능은 코팅 검사를 표준화하고 결함이 최종 제품에 영향을 미치는 것을 방지합니다. 비코팅 영역을 형상 프레임으로 차단하여 오탐을 방지하고 추가 작업 없이 감지 정확도를 높일 수 있습니다.

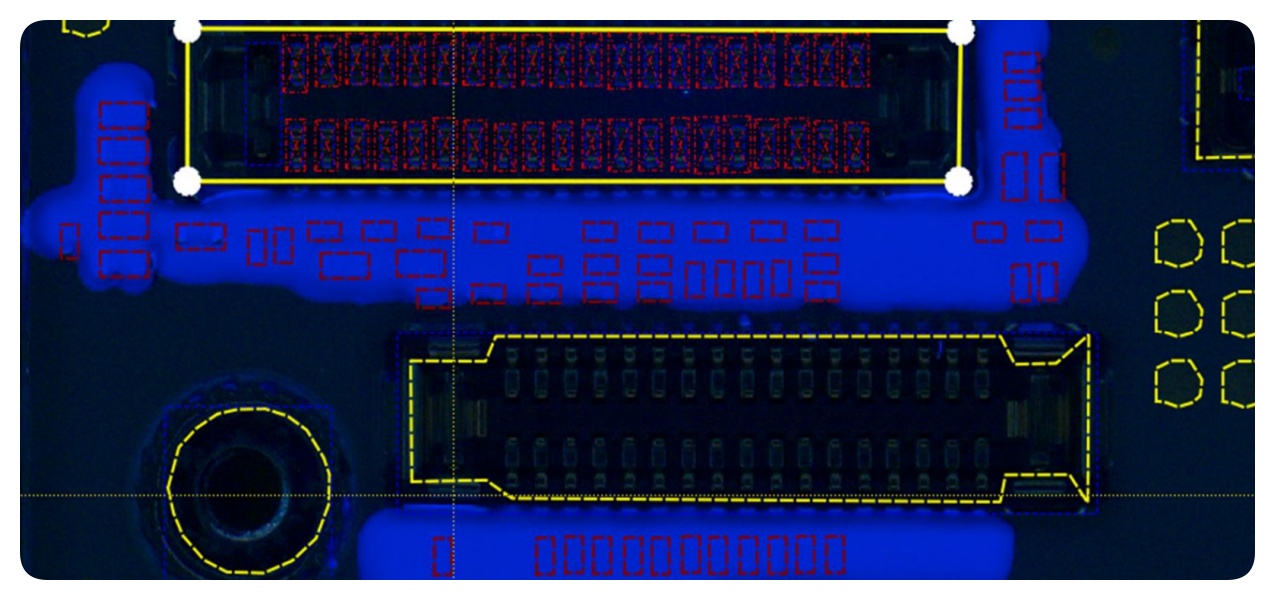

유연한 프로그래밍 및 구성

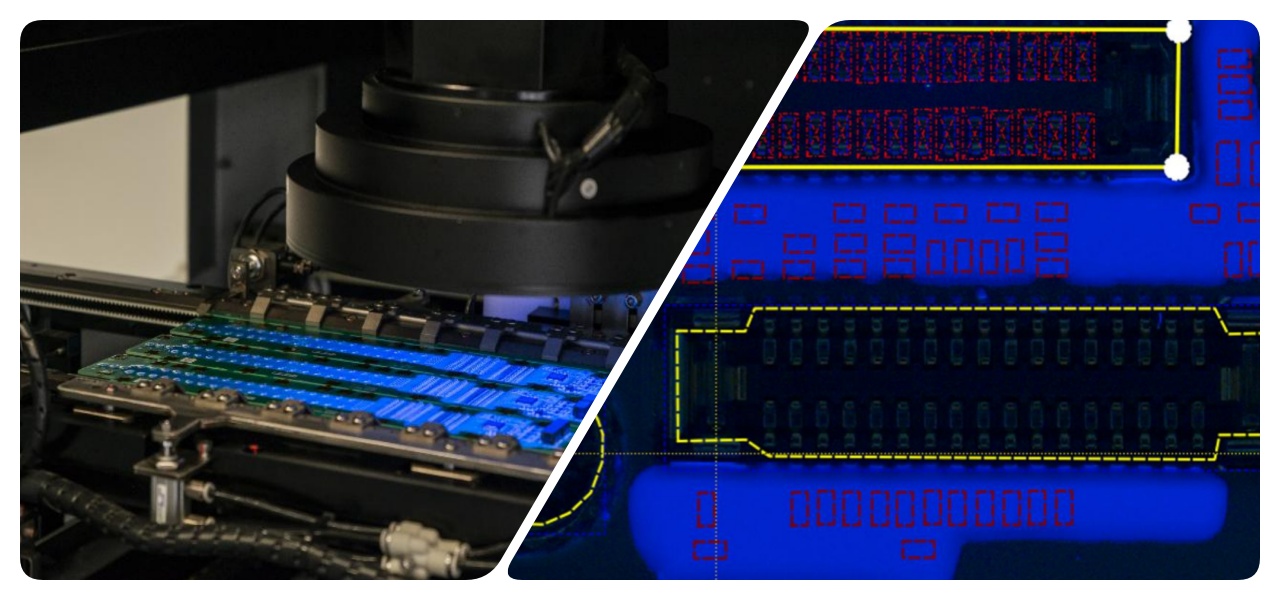

프로그래밍은 간단하고 빠르며 SMT Aoi 광학 검사 기계의 경우 10~15분 밖에 걸리지 않습니다. 자동 영역 선택 및 원키 매개변수 수정 기능을 통해 오프라인 및 온라인 옵션을 제공합니다. 회전 식별 및 잘못된 표시 건너뛰기가 지원되어 유연성이 향상됩니다. 여러 모드를 사용하면 조명을 전환하여 코팅, SMT 및 DIP 결함을 검사할 수 있습니다. 선택적 접착제 두께 측정은 전체 보드 평탄도에 대한 지점별 데이터를 제공합니다.
강력한 검사 능력
FOV당 0.23초로 작동하는 이 SMT Aoi 광학 검사 기계는 보드 흐름을 중단하지 않고 검사를 수행합니다. 명확한 결함 가시성을 위해 UV 및 백색광을 사용하며 최대 690x460mm의 대형 보드를 지원합니다. AC 서보 드라이버는 0.01mm 정확도로 정밀한 모션을 보장하며 최대 3kg의 PCB 중량을 처리합니다.
| 사양
| 모델 | I.C.T 온라인 코팅 AOI AI-5146C | I.C.T 온라인 코팅 AOI AI-5146CW |
| FOV | 15um@36*30mm(표준), 10um@24*20mm 15um@45x45mm,10um@40*30mm | 21.5um@52.6*44mm(표준), 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| 해결 | 15um(표준), 10um | 21.5um(표준) /15um /10um |
| 카메라 | 단면 카메라12M | 듀얼 사이드 카메라 5M |
| 검사 속도 | 0.23초/FOV |
| PCB 키 | 상단:25mm, 하단:80mm | 상단:75mm, 하단:70mm |
| PCB 두께 | 0.3 ~ 6.0mm |
| PCB 가장자리 | 3.0mm |
| PCB 뒤틀림 | ±3.0mm |
| PCB 무게 | 최대:10Kg |
| 컨베이어 높이 | 900 ± 20mm |
| 조정 있음 | 수동&자동 |
| 컨베이어 방향 | L ~R 또는 R ~L |
| 힘 | AC220 50/60Hz,5A |
| 정격 출력 | 380W | 570W |
| 의사소통 | smema |
| 무게 | 750Kg | 890Kg |
* I.C.T 품질과 성능에 대한 작업을 계속 진행하면 사양 및 외관이 특별한 통지없이 업데이트 될 수 있습니다.
| 코팅 라인 장비 목록
당사의 PCBA 코팅 라인은 효율적이고 정확한 회로 기판 보호를 위한 고급 도구를 제공합니다. 완전 자동화된 코팅 라인에는 정확한 도포를 위한 선택적 코팅 기계, 내구성 있는 마감을 위한 경화 오븐, 품질 검사를 위한 AOI, 원활한 취급을 위한 리프트 및 플리퍼, 원활한 생산을 위한 컨베이어 시스템이 포함됩니다.
이 고품질 PCBA 코팅 라인은 안정적인 작동, 신뢰성 있는 방진, 방수 및 방폭 코팅을 보장하여 다양한 산업 요구를 충족시킵니다. 모듈식 설계와 I.C.T의 글로벌 지원을 통해 보호 코팅 작업의 생산성을 향상시킵니다.
| 제품명 | PCBA 코팅 라인의 목적 |
PCBA 코팅 라인 | 방진, 방수, 방폭 보호를 위해 회로 기판에 정밀한 보호 코팅을 적용합니다. |
접착제 경화 오븐 | IR 또는 UV 광선으로 코팅을 경화시켜 내구성과 강력한 보호를 보장합니다. |
SMT PCB 컨베이어 | 효율적인 처리를 위해 코팅 라인을 통해 회로 기판을 원활하게 운반합니다. |
PCB 로더 기계 | 생산 라인에 PCB를 제공하고 저장하여 원활한 입출력을 보장합니다. |
| 자동화된 광학 검사 | 코팅 품질을 검사하고 결함을 감지하여 높은 기준을 보장합니다. |
| 고객 성공 비디오
최근 프로젝트에서는 전자 제조 분야의 고객을 위해 리턴 컨베이어가 있는 양면 코팅 라인을 설치했습니다. 비디오는 코팅 로더, 코터, 엘리베이터, 코팅AOI, IR 경화 오븐, 선택기 컨베이어, 플리퍼 및 언로더와 같은 기계를 포함하여 엘리베이터에서 언로더까지의 전체 작업 흐름을 보여줍니다. 이 라인에는 효율적인 처리 및 전체 바코드 스캐닝을 위한 하단 고정 장치 리턴 기능이 있습니다. PCB 상단과 하단을 자동으로 식별하여 원활한 생산을 위해 올바른 프로그램을 호출합니다. 이 설정은 SMT Aoi 광학 검사 기계를 사용하여 정확한 코팅과 빠른 결함 감지를 보장하고 재작업을 줄이고 PCB 조립 공정의 전반적인 품질을 향상시켜 고객의 처리량을 향상시켰습니다. 최근 프로젝트에서는 전자 제조 분야의 고객을 위해 리턴 컨베이어가 있는 양면 코팅 라인을 설치했습니다. 비디오는 코팅 로더, 코터, 엘리베이터, 코팅AOI, IR 경화 오븐, 선택기 컨베이어, 플리퍼 및 언로더와 같은 기계를 포함하여 엘리베이터에서 언로더까지의 전체 작업 흐름을 보여줍니다. 이 라인에는 효율적인 처리 및 전체 바코드 스캐닝을 위한 하단 고정 장치 리턴 기능이 있습니다. PCB 상단과 하단을 자동으로 식별하여 원활한 생산을 위해 올바른 프로그램을 호출합니다. 이 설정은 SMT Aoi 광학 검사 기계를 사용하여 정확한 코팅과 빠른 결함 감지를 보장하고 재작업을 줄이고 PCB 조립 공정의 전반적인 품질을 향상시켜 고객의 처리량을 향상시켰습니다.
| 서비스 및 교육 지원
I.C.T는 SMT Aoi 광학 검사 기계에 대한 포괄적인 애프터 서비스 및 교육을 제공합니다. 우리 팀은 장비가 원활하게 작동할 수 있도록 현장 설치, 원격 디버깅 및 지속적인 유지 관리를 제공합니다. 교육 프로그램은 사용자 요구에 맞춰 작동, 프로그래밍, 문제 해결을 다룹니다. 글로벌 서비스 센터를 통해 문제에 대한 신속한 대응을 보장하고 가동 중지 시간을 최소화합니다. 여기에는 소프트웨어 업데이트 및 예비 부품 공급이 포함되어 고객이 생산을 최적화하고 장기적인 신뢰성을 달성하도록 돕습니다.
| 고객 리뷰
고객은 설치 중 전문 지식과 빠른 문제 해결을 위해 엔지니어를 칭찬합니다. 그들은 정확성과 사용 편의성으로 인해 SMT Aoi 광학 검사 기계를 높이 평가합니다. 많은 사람들이 손상을 방지하는 안전한 포장과 빠른 배송을 강조합니다. 쿼리에 대한 빠른 응답은 파트너십의 신뢰와 효율성을 구축합니다.
| 인증 및 표준
I.C.T는 SMT Aoi 광학 검사 기계에 대한 CE, RoHS, ISO9001 및 다양한 특허와 같은 주요 인증을 보유하고 있습니다. 이는 안전, 환경 보호 및 품질 관리에 대한 국제 표준 준수를 보장합니다. 우리의 엄격한 테스트 프로세스는 글로벌 시장에서 안정적인 성능을 보장합니다.
