I.C.T-7900
I.C.T
X-RAY machine
| 수량： | |
|---|---|
| I.C.T X-7900 PCB 엑스레이 검사기
I.C.T X-7900은 현대 SMT 공장을 위해 제작된 고성능 오프라인 PCB Xray 검사 SMT 기계입니다. 일반 AOI에서는 볼 수 없는 BGA 공극, 콜드 조인트, 균열, 납땜 누락, 와이어 본딩 문제 및 내부 오염 물질을 신속하게 드러냅니다. 1000× 시스템 배율, 60° 기울기 관찰, 원클릭 보이드 분석 및 전체 CNC 프로그래밍을 통해 작업자는 거의 교육을 받지 않고도 명확하고 반복 가능한 결과를 얻을 수 있습니다. 이 PCB Xray 검사 기계는 1 µSv/h 미만의 매우 안전한 상태를 유지하며 CE, ISO9001 및 RoHS 인증을 받았습니다.
| 특징

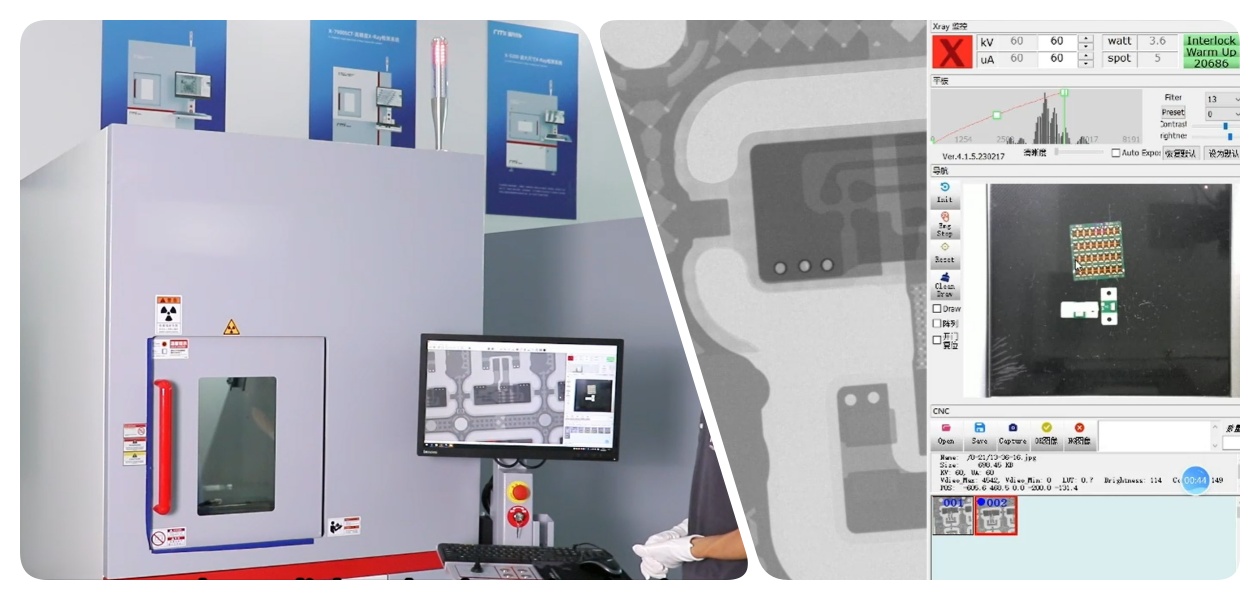

이 PCB Xray 검사 SMT 기계의 핵심은 고해상도 1536×1536 디지털 평면 패널 검출기와 일본산 프리미엄 Hamamatsu 폐쇄형 X선관입니다. 실시간 보정 및 조정 가능한 게인은 작은 솔더 볼과 금선의 매우 선명한 이미지를 제공합니다. 내장형 냉각 및 온도 모니터링 기능은 장기간 동안 모든 것을 안정적으로 유지합니다. SMT 엔지니어들은 이 Smt Pcb Xray 검사 기계가 교대 근무마다 복잡한 내부 검사를 간단하고 신뢰할 수 있는 결정으로 바꾸는 방법을 좋아합니다.
한 번 설정하고 PCB Xray 검사 SMT 기계가 CNC 경로 또는 배열 모드를 사용하여 자동으로 수백 개의 보드를 스캔하는 것을 지켜보세요. 마우스 클릭 프로그래밍, 충돌 방지 보호 및 부드러운 XYZ 움직임으로 설정이 간편해졌습니다. 60° 기울어지는 감지기는 모든 각도에서 결함을 포착합니다. 속도와 무탈출을 요구하는 대용량 PCBA, 리튬 배터리, 자동차 및 LED 라인에 적합합니다. 이 PCB Xray 검사 기계는 정확성을 유지하면서 처리량을 향상시킵니다.
버튼 하나만 누르면 PCB Xray 검사 SMT 기계가 기포 크기, 보이드 비율 및 납땜 상승 높이를 즉시 계산합니다. 색상 시뮬레이션을 통해 문제가 화면에 표시되므로 운영자는 몇 초 만에 문제를 발견할 수 있습니다. 직관적인 조이스틱 제어 및 시각적 탐색 기능이 결합되어 까다로운 품질 검사를 빠른 합격/불합격 판정으로 바꿔줍니다. 전 세계 공장에서는 이 Smt Pcb Xray 검사 기계가 매일 엄격한 IPC 표준을 충족한다고 신뢰합니다.
| 사양
| 목 | 모델 | I.C.T X-7900 |
| 엑스레이 튜브 | 유형 | 밀폐형 반사 타겟 미소초점 X선 소스 |
| 전압 | 130kV | |
| 전류 | 300uA | |
| 초점 크기 | 3μm | |
| 최대 입력 전력 | 39W | |
| X선 빔 각도(원뿔) | 105도 | |
| 초점에서 물체까지의 거리 | 10mm | |
| 평면 패널 | 이미징 영역 | 160mm*160mm |
| 감광성 단위 크기 | 85μm | |
| 해결 | 1644*1648픽셀 | |
| 감지기 기울기 각도 | 0-60° | |
| 이미지 프레임 속도(1×1) | 30fps | |
| 플랫폼 | 최대. 적재 크기 | 540mm*540mm |
| 최대. 검사지역 | 510mm*510mm | |
| 최대. 선적 중량 | 10kg | |
| 플랫폼 회전 | 360° 플랫폼 회전(옵션) | |
| 기계 | 내부 리드 시트 | 5mm 두께의 납판(격리 방사선) |
| 차원 | 1110mm(길이)*1350mm(폭)*2000mm(높이) | |
| 무게 | 1050KG | |
| 컴퓨터 | 24인치 와이드스크린 LCD 모니터/I5 프로세서/4G 메모리/250G 하드디스크 | |
| 힘 | AC110/220V, 10A, 1300W |
* I.C.T 품질과 성능에 대한 작업을 계속 진행하면 사양 및 외관이 특별한 통지없이 업데이트 될 수 있습니다.
| SMT 라인 장비 목록
I.C.T 고품질 PCBA 생산 라인은 효율적이고 정밀한 PCB 조립을 위한 고급 장비를 갖추고 있습니다. 완전 자동화된 SMT 라인에는 로더, 정확한 솔더 페이스트 도포를 위한 자동 프린터, 정밀한 부품 배치를 위한 픽 앤 플레이스 기계, 안정적인 납땜을 위한 리플로우 오븐, 철저한 결함 검사를 위한 AOI 시스템이 포함됩니다. 이 고품질 PCBA 생산 라인은 원활한 작동, 높은 신뢰성, 저렴한 SMT 조립을 보장하여 다양한 업계 요구 사항을 충족합니다.
| 고객 성공 사례
우리의 비디오는 I.C.T X-7900 PCB Xray 검사기 SMT 기계의 세련된 외부 디자인과 주요 판매 포인트를 안내합니다. 문을 열면 내부의 프리미엄 하마마츠 튜브와 디지털 감지기가 드러납니다. 그런 다음 PCBA 보드의 자동 배치 스캐닝, 즉각적인 보이드 측정, BGA 조인트의 부드러운 60° 기울기 보기, 실제 공장 조건에서의 선명한 이미징 등 실시간 작업을 보여줍니다. 고객은 결함 감지가 얼마나 빠르고 쉽게 이루어지는지 정확히 알 수 있습니다.
| 전문 교육 및 지원
I.C.T는 모든 PCB Xray 검사 SMT 기계에 대한 완벽한 지원을 제공합니다. 우리 엔지니어들은 전문적인 현장 설치, 자세한 운영자 교육 및 빠른 교정을 처리합니다. 연중무휴 예비 부품, 원격 진단, 평생 무료 소프트웨어 업데이트를 통해 가동 중지 시간을 거의 0에 가깝게 유지합니다. 정기적인 유지 관리 계획과 글로벌 서비스 센터는 귀하의 기계가 수년간 새 것처럼 작동하도록 보장합니다. 우리는 귀하가 첫날부터 최대의 가치를 얻을 수 있도록 보장합니다.
| 고객 칭찬
고객들은 우리의 빠른 응답 엔지니어와 견고한 장비를 얼마나 좋아하는지 계속해서 이야기하고 있습니다. 그들은 PCB Xray 검사기 SMT 기계의 선명한 이미지, 손쉬운 조작, 방탄 수출 포장 및 초고속 기술 지원을 칭찬합니다. 많은 사람들은 우리의 친절한 서비스와 안정적인 성능이 그들을 장기적인 I.C.T 파트너로 만들었다고 말합니다. 별 5개 리뷰가 계속해서 들어오고 있어요!
| 우리의 인증
모든 I.C.T PCB Xray 검사 SMT 기계에는 CE, RoHS, ISO9001, AERB 방사선 인증 및 여러 혁신 특허가 있습니다. 세계적으로 존경받는 이 마크는 안전, 환경 보호 및 최첨단 기술에 대한 당사의 헌신을 입증합니다. 유럽, 미국 및 아시아의 공장에서는 SMT 라인에 대한 새 장비를 승인할 때 질문 없이 이를 수락합니다.
| I.C.T 및 우리 공장 소개
2012년부터 I.C.T는 중국 둥관에 12,000m² 규모의 자체 R&D 및 제조 캠퍼스를 두고 빠르게 성장했습니다. 약 90명의 팀원과 20명의 엔지니어가 엄격한 품질 시스템에 따라 모든 기계를 설계, 제작 및 엄격하게 테스트합니다. 우리는 이미 완전한 SMT 솔루션을 통해 72개국의 1,600개 이상의 고객을 지원하고 있습니다. I.C.T와 파트너십을 맺고 귀하의 성공에 초점을 맞춘 검증된 글로벌 리더와 함께 하세요.
