| 정밀 디패널링을 위한 인라인 SMT PCBA 라우터 머신
I.C.T IR350 인라인 SMT PCBA 라우터 머신은 복잡한 PCBA 패널에 고정밀 절단 기능을 제공합니다. 자동차 전자 제품, 스마트폰, 의료 기기, 항공우주 등 까다로운 산업을 위해 설계된 이 고급 PCB 라우터는 보드를 깨끗하고 스트레스 없는 분리를 보장합니다. 견고한 이중 플랫폼 설계와 지능형 제어 시스템을 통해 엄격한 공차를 유지하면서 지속적인 생산이 가능합니다. 최대 100mm/s의 절단 속도와 ±0.01mm의 반복 정밀도를 갖춘 이 기계는 제조업체가 수율을 개선하고 결함을 줄이며 엄격한 품질 요구 사항을 충족하는 데 도움이 됩니다. 얇은 0.5mm 보드를 처리하든 최대 4.0mm의 두꺼운 패널을 처리하든 이 SMT PCBA 라우터 장비는 현대 전자 제품 생산 라인에서 요구하는 일관되고 안정적인 성능을 제공합니다.
| 특징

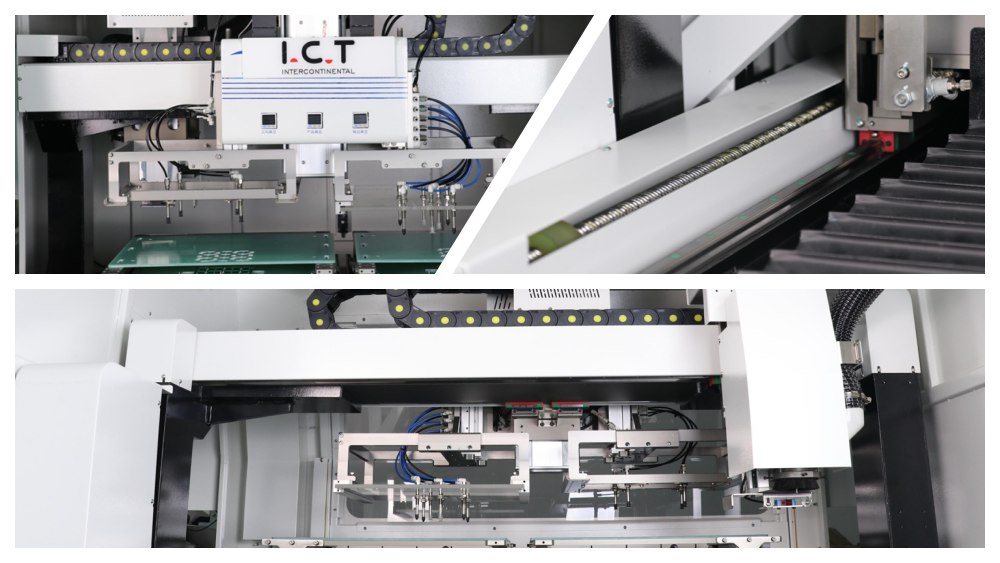

고급 비전 및 정렬 시스템
고화질 비전 시스템은 밀링 커터와 동축으로 작동하여 카메라를 쉽게 보정하고 정확한 위치를 지정할 수 있습니다. 모든 종류의 PCB 표시를 인식하고 시각적 대위법 교정 기능을 제공합니다. 이 스마트 기술은 복잡한 보드 설계에서도 항상 정확한 라우팅 경로를 보장합니다. CAD 가져오기 및 빠른 경로 최적화가 결합된 이 시스템은 오프라인 프로그래밍 및 전체 보드 스캐닝을 지원합니다. 이러한 기능을 통해 인라인 PCBA 라우터는 탁월한 절단 품질을 유지하면서 다양한 생산 요구 사항에 매우 유연하게 대처할 수 있습니다.

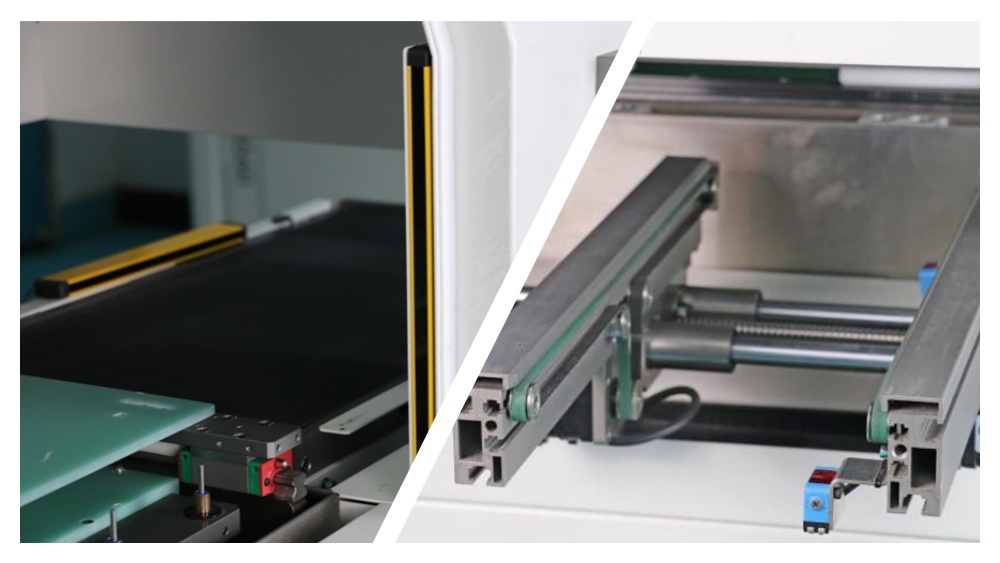

프리미엄 구성 요소를 갖춘 안정적인 모션 시스템
고정밀 나사 막대와 결합된 수입 Panasonic 서보 모터는 X, Y, Z 축 전체에서 부드럽고 정확한 움직임을 제공합니다. 더 강하고 두꺼운 기계 구조는 고속 작동 시 전반적인 기계 안정성을 크게 향상시킵니다. 이 견고한 설계는 진동을 줄이고 장기적인 안정성을 보장하므로 인라인 SMT PCBA 라우터 머신은 대용량 PCBA 라우팅 애플리케이션에서 지속적인 산업 사용에 이상적입니다.

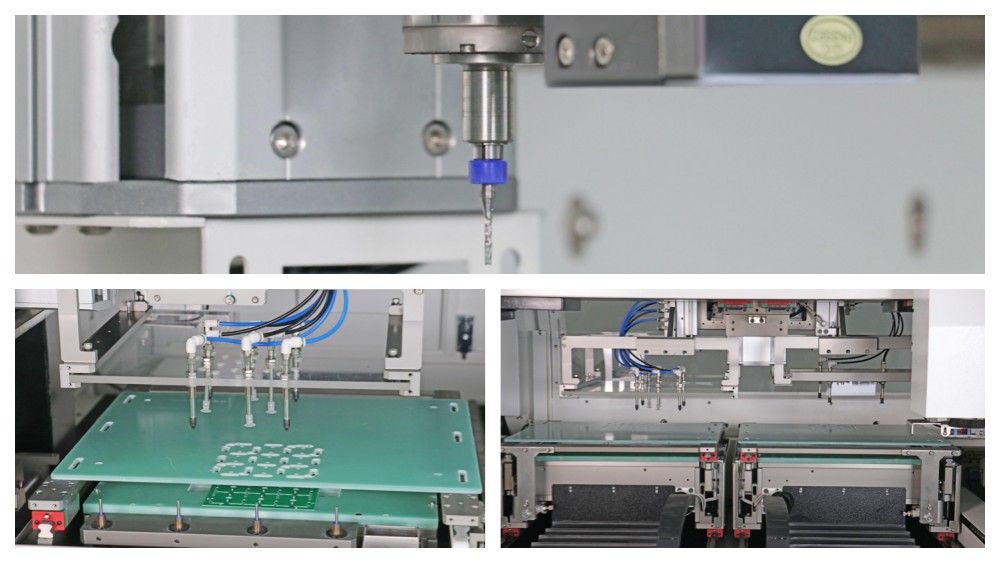

스마트한 공구 관리 및 안전 기능
표준 공구 파손 감지 기능은 밀링 커터가 파손되거나 마모되면 자동으로 작업자에게 경고합니다. 또한 이 기계에는 자동 공구 교환 기능이 있어 중단 없이 생산을 계속할 수 있습니다. 실시간 센서 모니터링을 통해 손상된 공구로 지속적인 작업을 방지합니다. 액세스 제어 센서 및 선택 사양인 라이트 커튼과 같은 안전 요소는 작업자를 더욱 보호합니다. 이러한 지능형 기능은 효율성을 높이고 비용이 많이 드는 실수를 줄입니다.

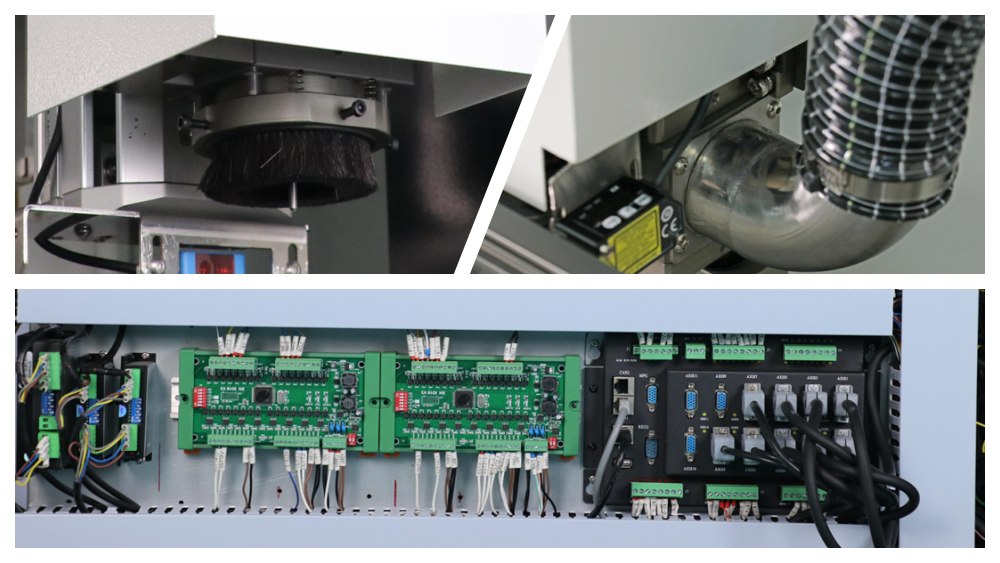

효율적인 듀얼 플랫폼 및 먼지 제거 설계
듀얼 플랫폼 구조로 양쪽에서 독립적인 작업이 가능해 생산 효율성이 크게 향상됩니다. 퀵 릴리스 고정 장치와 유연한 조정으로 빠르고 쉽게 전환할 수 있습니다. 강력한 흡입력과 저소음의 강력한 분리형 진공 집진기로 작업 공간을 깨끗하게 유지합니다. 추가 이온 에어건 및 환형 와류 정전기 제거 기능으로 정전기를 효과적으로 제거하고 PCB에 먼지가 부착되는 것을 방지합니다.
자동 PCBA IC 배치 기계
1. 자동 공급 : 전면 기계에서 신호를받은 후 접시에 놓을 제품을 자동 공급합니다.
2. 자동 코드 스캐닝: CCD는 제품 크기를 감지하고 동시에 코드 스캐닝 기능을 갖습니다.
3. 자동 팬: CCD가 흡입 노즐을 안내하여 OK 제품을 자동으로 팬으로 빨아들입니다.
4. NG 코드 자동 판별 : NG 제품은 자동으로 NG 플레이트에 투입되고, NG 코드와 포크 플레이트는 불량 박스에 투입됩니다.
5. 자동 스태킹 트레이: 빈 트레이를 자동으로 공급하고 OK 완성된 트레이를 가득 찬 트레이로 쌓습니다.
6. AGV는 자동으로 빈 트레이를 공급하고 가득 찬 트레이를 꺼냅니다.
프로세스:
| 사양
| 매개변수 | 사양 |
| 모델 | I.C.T-IR350 |
| PCB 크기 | 350×310mm |
| 플랫폼 번호 | 이중 플랫폼 |
| PCB 두께 | 0.5~4.0mm |
| PCB 지원 모드 | 다기능 고정구, 특수 고정구 |
| X,Y 절삭속도 | 0 ~ 100mm/초 |
| 반복 정밀도 | ± 0.01mm |
| 절단 정밀도 | ± 0.05mm |
| X,Y,Z 구동방식 | AC 서보 모터 |
| X,Y,Z 제어 모드 | CNC 컨트롤러 |
| 밀링 커터 크기 | 0.8~3.0mm |
| 스핀들 속도 | 최대 80,000rpm |
| 운영 및 데이터 저장 | 산업용 PC 시스템 |
| 전압(주요 기계) | 220V, 50/60Hz |
| 전원 공급 장치(주 기계) | 1.5kW |
| 공기압 공급 | 4.5kg/cm² |
| 치수(L×W×H) | 1450×1330×1641mm |
| 무게(진공청소기 포함) | 대략. 1000kg |
| 집진방법 | 진공 청소 |
| 진공청소기 공기량 | 28 ~ 35m³/분 |
| 진공청소기 치수 | 650×750×1500mm |
| 진공청소기 전압 | 380V, 50/60Hz, 3kW |
* I.C.T는 품질과 성능을 위해 계속 노력하고 있으며, 사양과 외관은 특별한 예고 없이 업데이트될 수 있습니다.
