I.C.T-5700
I.C.T
| 수량： | |
|---|---|
| 고정밀 오프라인 PCBA 라우터 머신
I.C.T-5700 시리즈 오프라인 PCBA 라우터는 스마트폰, 스마트 웨어러블, 자동차 전자 장치 및 의료 기기를 포함한 다양한 전자 분야에 정확하고 스트레스가 적은 디패널링을 제공합니다. 시각적 정렬 교정을 위한 새로운 CCD 비전 시스템과 빠르고 정확한 절단을 위해 최대 80,000rpm에 도달하는 고속 스핀들이 특징입니다. 듀얼 플랫폼 설계를 통해 여러 제품을 동시에 처리하거나 더 큰 보드를 위해 하나의 대형 플랫폼으로 결합할 수 있습니다. 라이트 커튼, 비상 정지 등의 안전 기능은 작업자를 보호하고, 이온 에어건은 보드를 정전기와 먼지로부터 깨끗하게 유지합니다. 사용하기 쉬운 소프트웨어와 안정적인 구성 요소 덕분에 오프라인 PCBA 라우터는 효율적인 생산 라인에 적합합니다.
| 특징

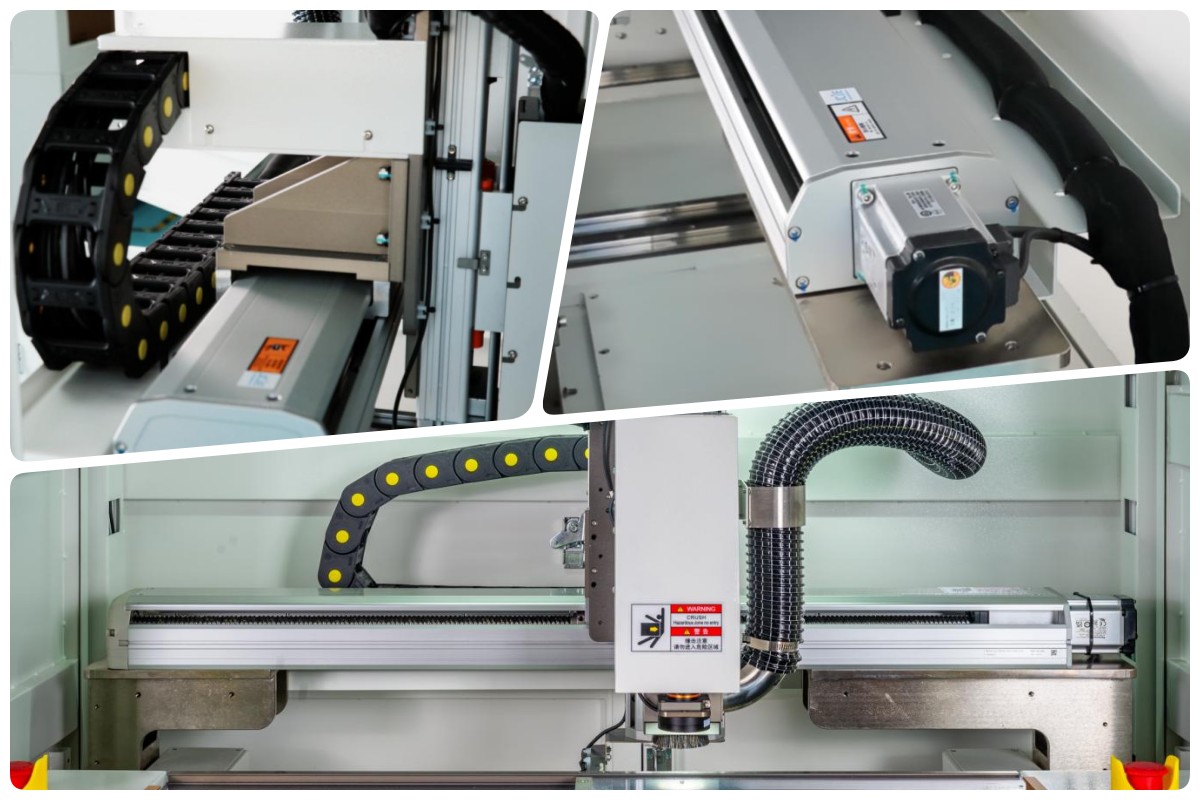

전송 시스템
변속기 시스템은 PMI 또는 HIWIN의 고정밀 나사 막대 및 가이드 레일과 결합된 수입 Panasonic 서보 모터를 사용합니다. 이 설정은 부드럽고 정확한 움직임을 보장합니다. 더 강하고 두꺼운 구조로 작동 중 기계 안정성이 향상됩니다. 유연한 탱크 체인은 전선을 정리하고 간섭으로부터 보호합니다. X축 모듈은 유지 관리 필요성을 줄이고 구성 요소 수명을 연장하는 독특한 방진 설계를 갖추고 있습니다. 이러한 기능을 통해 오프라인 PCBA 라우터는 까다로운 프로덕션 환경에서 장기간 사용할 수 있도록 안정적입니다.

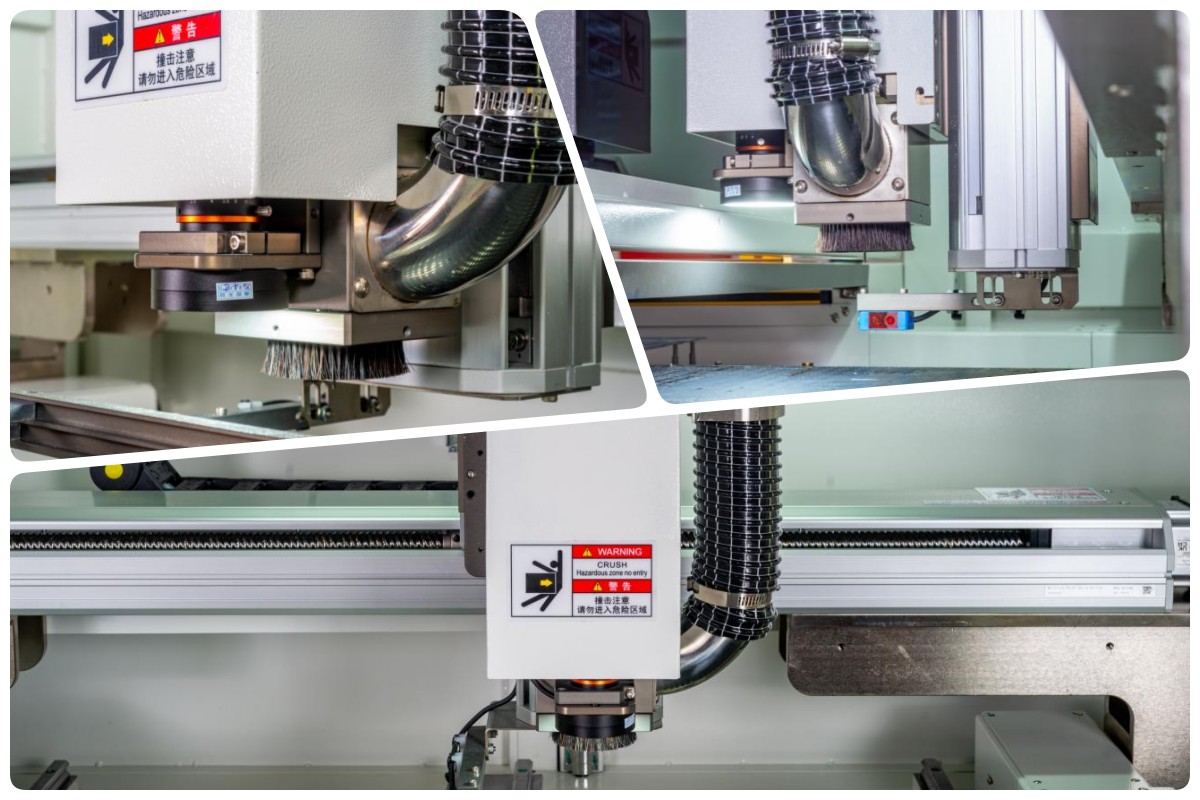

라우터 시스템

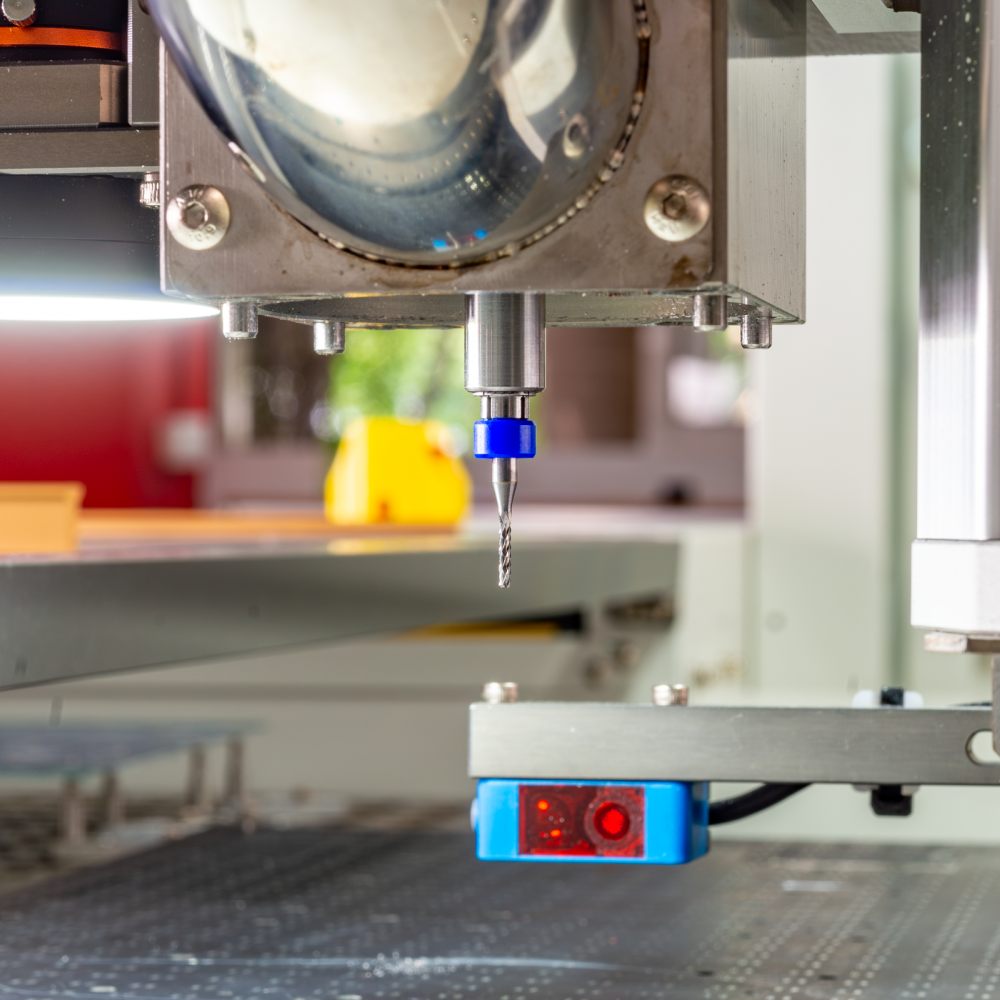

라우터 시스템에는 간편한 보정과 정확한 위치 지정을 위해 밀링 커터와 동축 고화질 CCD 카메라가 포함되어 있습니다. 표준 공구 파손 감지 기능은 커터가 마모되거나 파손되면 즉시 작업자에게 경고합니다. 옵션인 자동 공구 교환 장치를 사용하면 중단 없이 지속적인 작업이 가능하여 효율성이 향상됩니다. 이온 에어건은 PCB 표면의 정전기를 제거하여 먼지가 흡착되는 것을 방지합니다. RSK 또는 NSK의 고속 스핀들은 절단 응력을 낮추고 오프라인 PCBA 라우터에서 깔끔한 절단을 위한 높은 정밀도, 작은 관성 및 빠른 응답을 제공합니다.

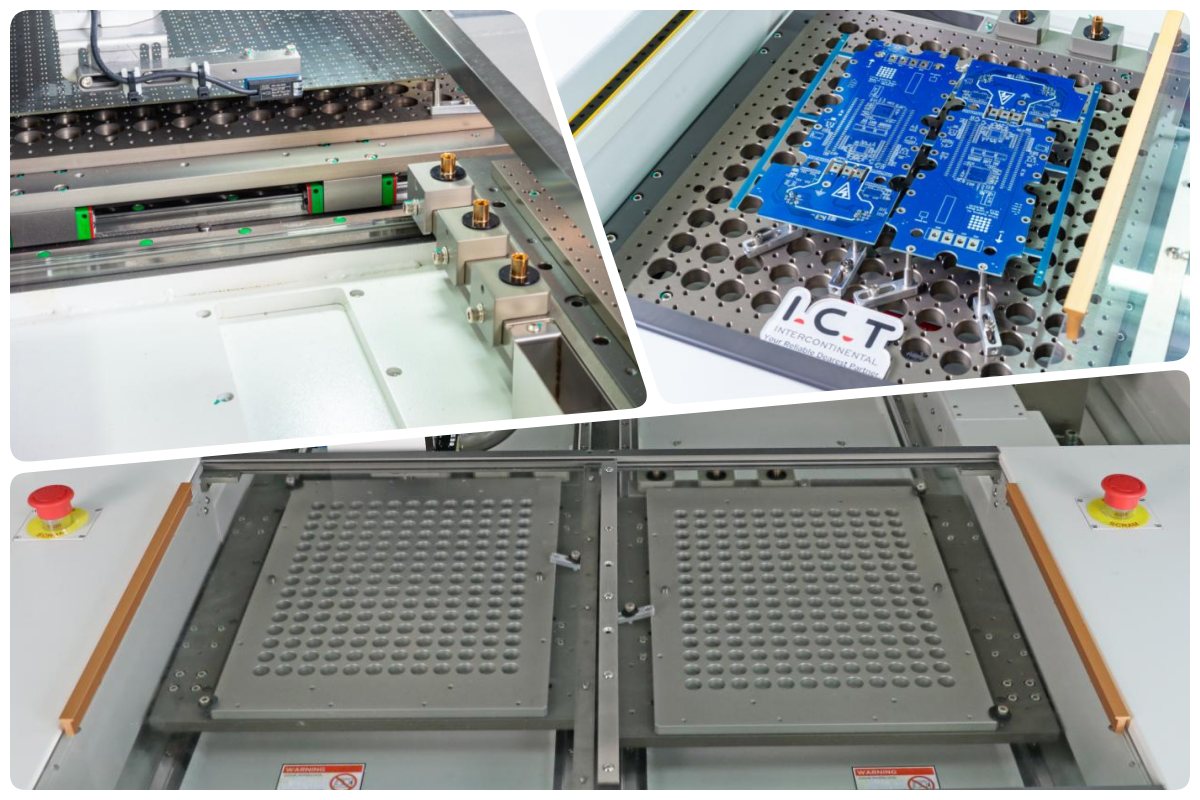

플랫폼 시스템

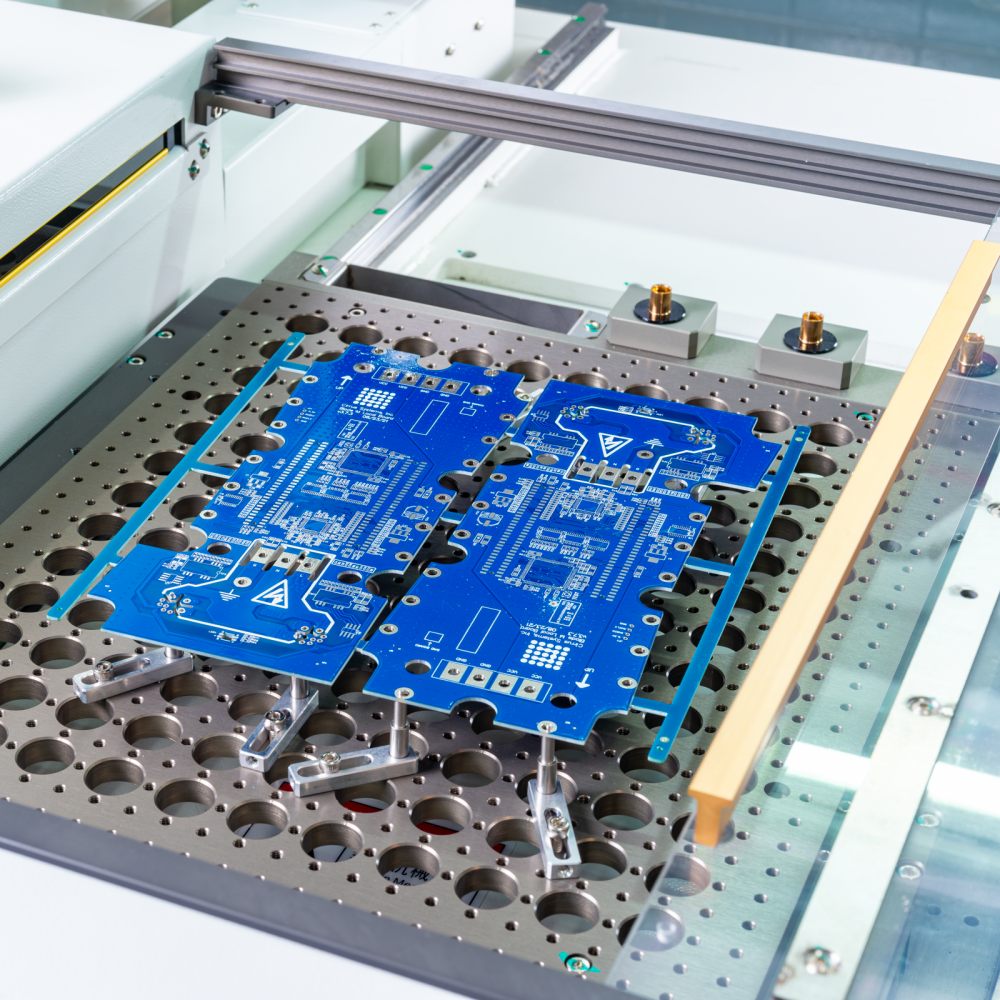

플랫폼 시스템은 슬라이드 레일과 서보 모터를 통한 Y축 제어 기능을 갖추고 있어 안정성이 뛰어납니다. 안전 조치에는 양방향 비상 정지 버튼, 표준 안전 커버 및 라이트 커튼이 포함됩니다. 안전한 작동을 위해 양쪽에 있는 시작 버튼을 동시에 눌러야 합니다. 벌집형 다공성 베이스는 강력한 흡입력과 다양한 PCB와의 호환성을 제공합니다. 이 이중 플랫폼 설계는 다기능 또는 특수 고정 장치를 지원하여 오프라인 PCBA 라우터에서 운영자 안전을 유지하면서 다양한 보드를 효율적으로 처리할 수 있습니다.

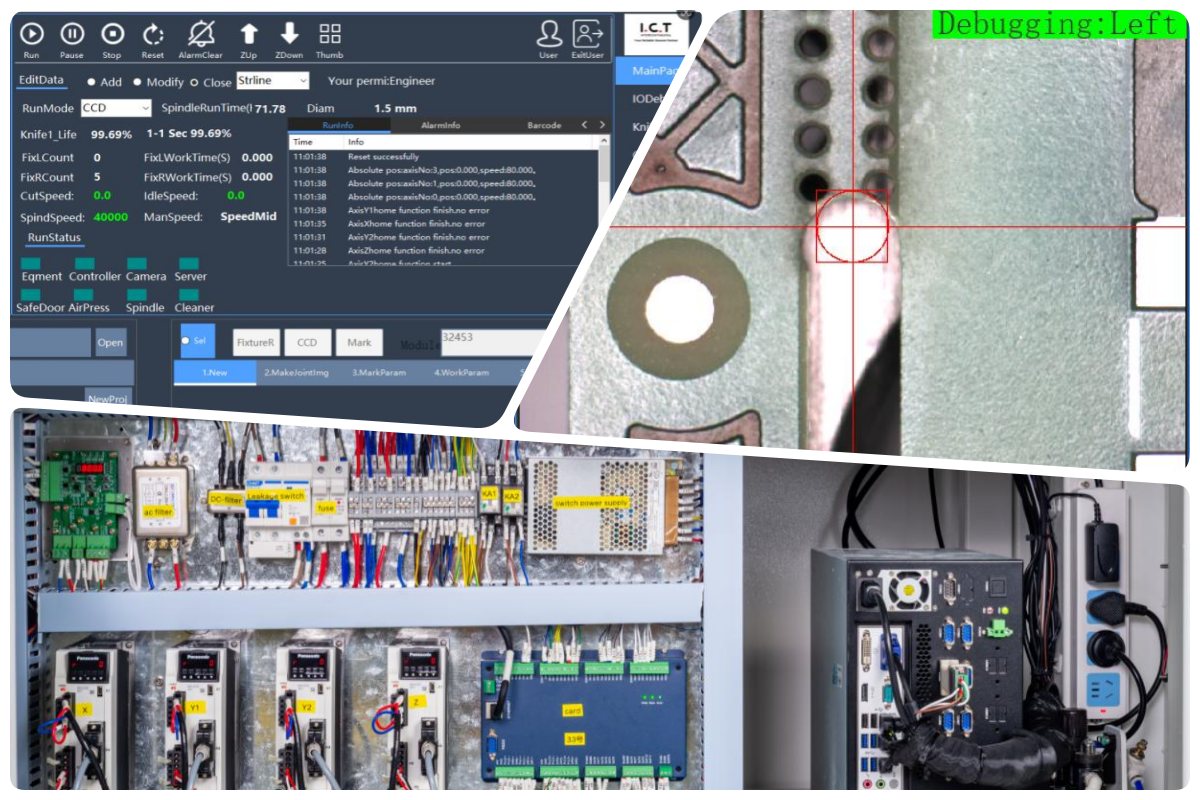

제어 시스템
제어 시스템은 높은 정확도와 안정성을 위해 전용 CNC 컨트롤러가 있는 산업용 컴퓨터를 사용합니다. 공장 설정에서 강력한 간섭 방지 기능을 제공합니다. 품질 관리를 위한 로그 보고서를 통해 생산 데이터를 추적할 수 있습니다. 인터페이스는 CE 표준을 준수하고 학습이 간편하여 빠른 프로그램 변경이 가능합니다. 동축 CCD는 실시간 시각적 모니터링을 제공합니다. 이러한 요소를 통해 오프라인 PCBA 라우터를 쉽게 작동하고 일관된 성능을 유지할 수 있습니다.

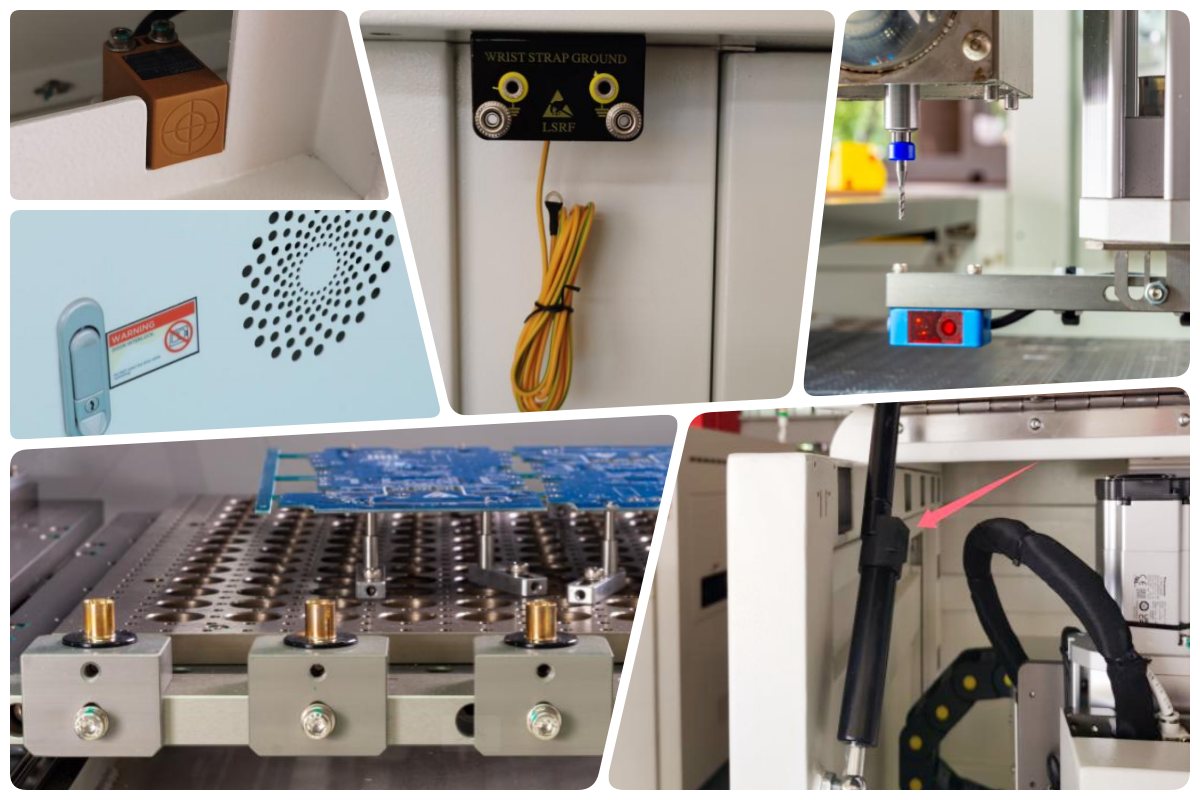

상세 디스플레이
주요 세부 사항에는 냉각을 위한 대류 팬, 보호를 위한 측면 도어 안전 센서, 정전기 손상을 방지하기 위한 ESD 인터페이스가 포함됩니다. 옵션인 자동 공구 교환장치는 논스톱 작동을 지원합니다. 부러진 칼날 감지 센서는 절단기 상태를 실시간으로 모니터링합니다. 자동 잠금 공압 스트럿은 안정적인 도어 지지를 보장합니다. 이러한 사려 깊은 디자인은 오프라인 PCBA 라우터를 일상적으로 사용할 때 안전성, 편의성 및 신뢰성을 향상시킵니다.
| 사양
| 모델 | I.C.T-5700M | I.C.T-5700L | I.C.T-5700LL |
| Pcb 크기(더블 플랫폼, 특수 크기 옵션) | 290*350mm | 350*450mm | 450*500mm |
| PCB 두께 | 0.3~6.0mm | ||
| 무게(진공청소기 포함) | 1000kg | ||
| 차원 | 1075*1430*1460mm | 1125*1530*1460mm | 1225*1530*1460mm |
| 집진방법 | 진공 청소 | ||
| 진공청소기의 풍량 | 28~35cm3/분 | ||
| 진공청소기 치수 | 640*785*1760mm | ||
| 집진기의 전압 | 380V,50/60HZ,3kw | ||
| SMT 라인 장비 목록
I.C.T 진정한 고품질 PCBA 생산 라인을 만드세요. 진공 로더는 보드를 깨끗하게 해줍니다. 자동 프린터는 바로 붙여 넣기를 넣습니다. 배치기 세트 칩이 true입니다. 많은 구역 리플로우 납땜이 어렵습니다. 좋음 AOI 모두 나쁨을 찾으세요. 라인을 꽉 잡아주세요. 수확량이 높습니다. 비용이 저렴합니다. 플레이가 없습니다. 열심히 일하는 자동차 건강 조명을 만드십시오. 보드가 현실 세계에 준비되었습니다. 우리는 가득 찼습니다.
| SMT 라인의 | 제품 이름 용도 |
|---|---|
| SMT 라인 | 턴키 완전 자동 SMT 조립 라인 |
| PCB 짐을 싣는 사람 | 베어 PCB를 라인에 자동으로 로드합니다. |
| 솔더 페이스트 프린터 | PCB 패드에 솔더 페이스트를 정확하게 인쇄합니다. |
| 기계를 선택하고 배치하십시오 | 구성요소를 PCB에 정확하게 마운트합니다. |
| 반사 오븐 | 땜납을 녹여 견고한 조인트를 형성합니다. |
| 고객 성공 비디오
알제리의 피처폰 전문 고객이 기계 인수를 위해 당사 공장을 방문했습니다. 그들은 10개 이상의 PCB 패널과 구성요소를 가져왔습니다. 우리 팀은 완전 자동 프린터, 솔더 검사용 SPI, 소형 부품용 RX-8 플레이서, 대형 부품용 RS-1R, 쉴드 커버용 트레이 피더, 리플로우 오븐, 품질 검사용 AOI, 그리고 마지막으로 정확한 보드 분리를 위한 I.C.T-5700 오프라인 PCBA 라우터를 사용하여 완전한 SMT 라인을 사용하여 전체 생산 시연을 실행했습니다. 프로세스가 원활하게 진행되어 높은 효율성과 깔끔한 절단이 입증되었습니다. 고객은 결과와 기계 성능에 만족했습니다.
| 서비스 및 교육 지원
I.C.T는 설치, 현장 교육, 지속적인 유지 관리를 포함한 완벽한 지원을 제공합니다. 숙련된 엔지니어가 운영자에게 오프라인 PCBA 라우터를 안전하고 효율적으로 사용할 수 있도록 안내합니다. 프로그래밍, 도구 변경, 일상 관리에 대한 자세한 교육을 제공합니다. 원격 지원 및 신속한 예비 부품 공급으로 가동 중지 시간이 최소화됩니다. 전 세계 서비스 센터를 통해 모든 문제에 대한 빠른 응답을 보장합니다. 이러한 완벽한 지원은 고객이 원활한 생산과 최대 기계 가치를 달성하는 데 도움이 됩니다.

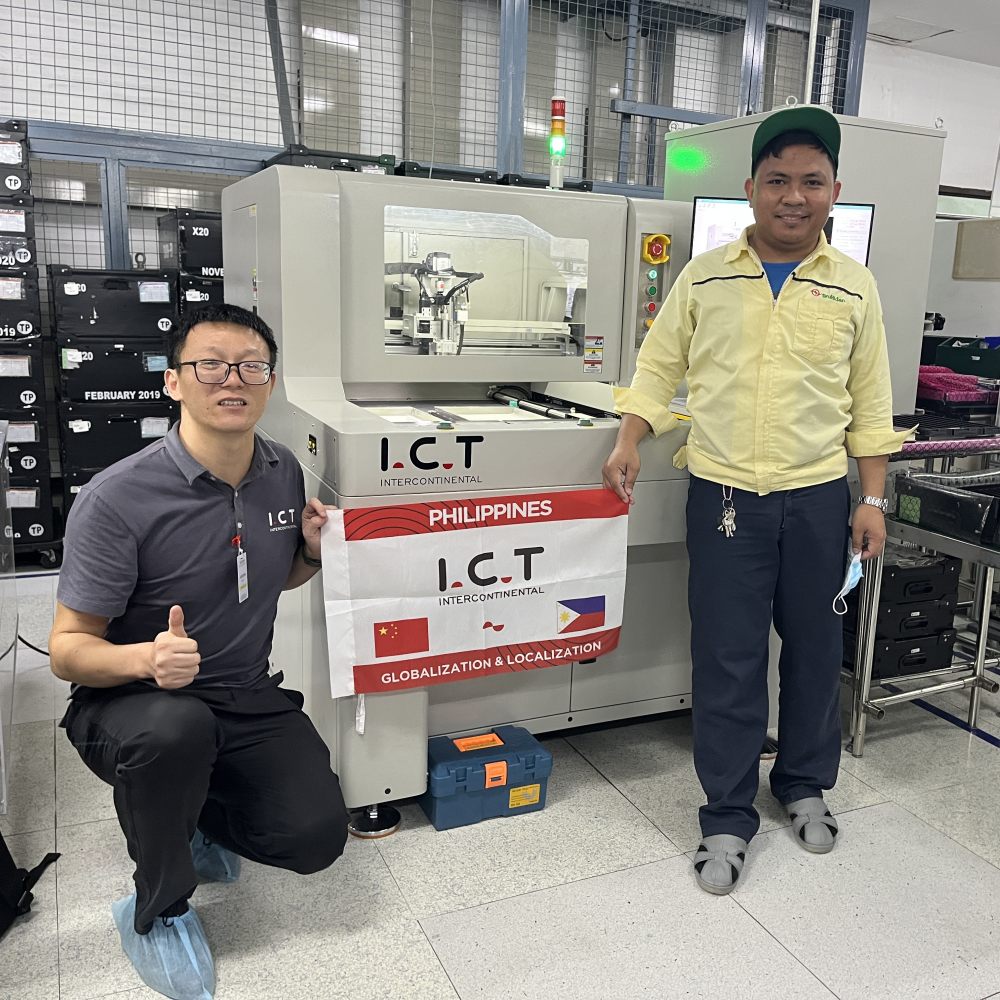

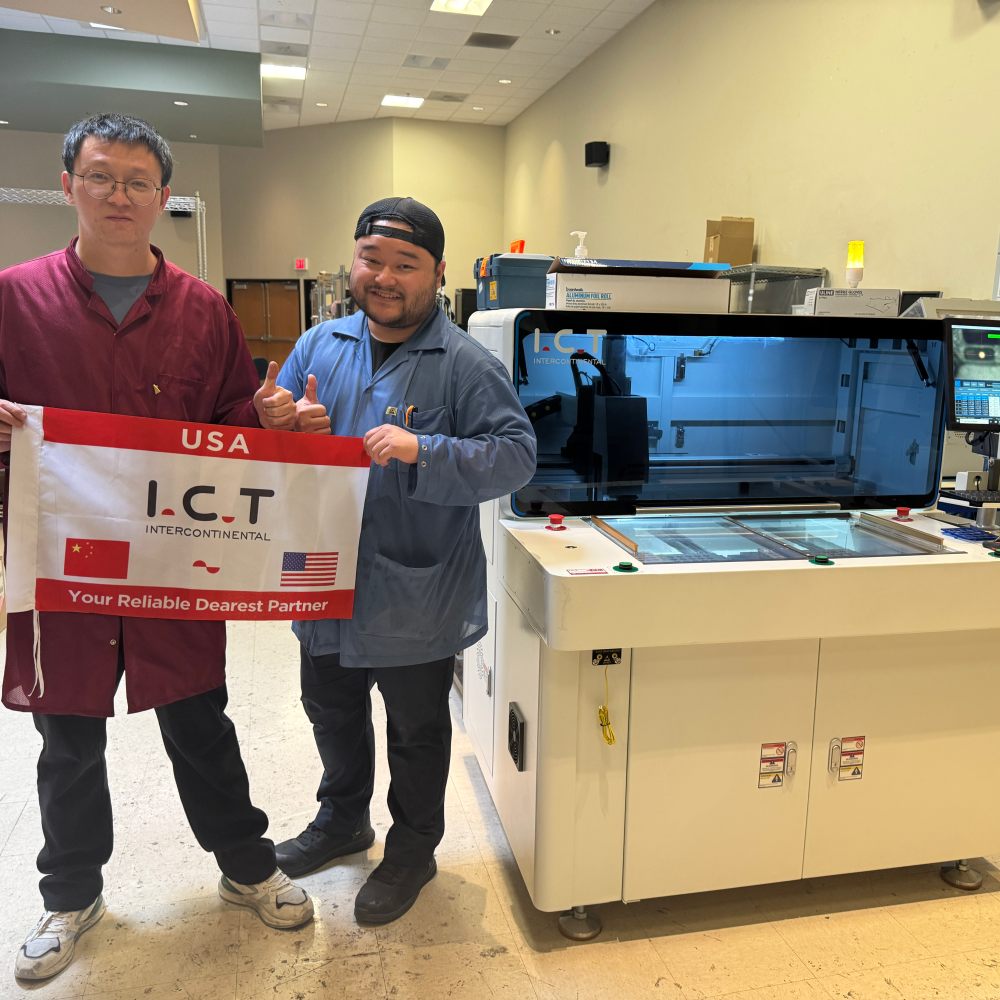

| 고객 추천사
많은 고객들이 우리의 숙련된 엔지니어들이 신속한 문제 해결과 전문적인 지도를 칭찬하고 있습니다. 그들은 우리 장비의 안정적인 성능과 정밀성을 높이 평가합니다. 안전하고 신중하게 포장하면 기계가 완벽한 상태로 도착할 수 있습니다. 질문에 대한 빠른 응답은 강한 신뢰를 구축합니다. 전반적으로 고객은 I.C.T의 높은 품질과 탁월한 지원을 높이 평가합니다.
| 인증 및 표준
I.C.T는 안전을 위한 CE, 환경 표준을 위한 RoHS, 품질 관리를 위한 ISO9001 등 주요 인증을 보유하고 있습니다. 우리는 또한 혁신적인 기술에 대한 다수의 특허를 보유하고 있습니다. 이러한 인증서는 글로벌 요구 사항을 충족하는 신뢰할 수 있고 안전한 고품질 제품에 대한 당사의 약속을 입증합니다.
| I.C.T 회사 및 공장 소개
I.C.T는 대규모 엔지니어 팀을 갖춘 자체 R&D 및 생산 시설을 보유하고 있습니다. 이 회사는 최근 몇 년 동안 빠르게 성장하여 72개국 이상에서 1600개 이상의 고객에게 서비스를 제공하고 있습니다. 우리의 현대적인 공장은 엄격한 테스트 프로세스와 품질 관리 시스템을 따릅니다. 이는 오프라인 PCBA 라우터를 포함한 모든 시스템이 높은 표준을 충족하도록 보장합니다. 우리는 장기적인 고객 성공을 위해 혁신과 글로벌 서비스에 중점을 두고 있습니다.
