I.C.T-W2
I.C.T
| 수량： | |
|---|---|
| DIP 생산 라인용 일렉트라 웨이브 납땜 기계
I.C.T Electra 웨이브 납땜 기계는 현대 THT 조립 라인 및 DIP 생산 라인을 위한 검증된 웨이브 납땜 장비입니다. 이 일렉트라 웨이브 납땜 기계는 정밀 웨이브 납땜 기계 플럭스 제어와 수평 독립 가열 영역을 위해 일본의 Kuroda 노즐을 사용하여 구멍 구성 요소를 통한 완벽한 습윤을 달성합니다. 에너지 절약형 설계로 단 7kW의 정상적인 작동을 유지하며 옵션인 질소 시스템은 무산화물 조인트를 제공합니다. 전 세계 자동차, 스마트 미터 및 산업 공장에 성공적으로 적용한 이 Electra 웨이브 납땜 기계는 고객이 판매할 고품질 웨이브 납땜 기계를 검색할 때 최고의 선택이 되었습니다.
| 특징
조정 가능한 분무 영역과 피라미드 필터를 갖춘 일본의 Kuroda Seiko 노즐은 사이클마다 안정적이고 경제적인 웨이브 솔더링 기계 플럭스 코팅 사이클을 제공합니다. 디지털 유량계 및 압력 안정 밸브는 낭비를 최소화하고 챔버를 깨끗하게 유지합니다. 대량 THT 라인에서 Electra 웨이브 솔더링 기계를 연속적으로 작동하는 데 적합합니다.
타사의 독립적 과열 보호 기능과 PLC+PID 폐쇄 루프 제어 기능이 여러 안전 계층을 생성합니다. 실시간 모니터링 및 자동 비상 정지는 DIP 생산 라인에서 24시간 작동하는 동안 작업자와 웨이브 솔더링 장비를 보호합니다.
폐쇄된 열기 경로와 정류판이 있는 수평 독립 가열 구역은 전체 PCB에 걸쳐 절대적으로 균일한 온도를 보장합니다. 예열에는 약 15분밖에 걸리지 않으며 일반 전력은 7kW로 유지됩니다. 이는 스루홀 기술을 위한 유사한 웨이브 솔더링 장비 중에서 가장 효율적인 시스템입니다.
| DIP 라인 장비 목록
| 모델 | W4 | W3 | W2 |
| 차원:(mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| 무게(kg) | 약 1500kg | 약 1200kg | 약 790kg |
| 전원 공급 장치 | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| 스타트업 파워 | 32kw | 24kw | 16kw |
| 작동 전력 | 12kw | 9kw | 7kw |
| 제어 시스템 | plc | ||
| 스프레이 시스템 | |||
| 전송방식 | 스텝 모터 | ||
| 스프레이 압력 | 0.25Mpa--0.4Mpa | ||
| 럭스 흐름 | 10--100ml/분 | ||
| 배기 직경 | Φ200mm | ||
| 배기 용량 | 25m3/분 | ||
| 예열 시스템 | |||
| 예열 모드 | 열기 | ||
| 제어 모드 | PID + SSR | ||
| 예열 구역 | 4 | 3 | 2 |
| 예열 길이 | 1800mm | 1600mm | 1200mm |
| 예열온도 | (실온)-250°C | ||
| 예열 시간(분) | 약 15분(150°C 설정) | ||
| 컨베이어 시스템 | |||
| PCB 크기:LxW(mm) | 최소: 80x60mm; 최대: 400x300mm | ||
| 컨베이어 속도 | 0-2000(mm/분) | ||
| 컨베이어 높이 | 750+/-20(mm) | ||
| 손가락 | 더블 후크 클로(표준) | ||
| 컨베이어 너비 제어 | 수동으로 | ||
| 컨베이어 각도 | 4~7도 | ||
| 납땜 시스템 | |||
| 솔더팟 스타일 | 기계식 모터 드라이브 | ||
| 솔더 포트 재료 | 풀 티타늄(표준 FT) | ||
| 솔더 포트 온도 | 300 ° C | ||
| 솔더 포트 용량 | 무연 350kg | 무연 300kg | 무연 250kg |
| 다른 | |||
| 손가락 청소 시스템 | 브러시 | ||
| DIP 라인 장비 목록
당사의 DIP 생산 라인은 효율적이고 정밀한 PCB 조립을 위한 고급 도구를 제공합니다. 완전 자동화된 DIP 라인에는 정확한 부품 배치를 위한 DIP 삽입 라인, 원활한 PCB 진입을 위한 웨이브 로더, 안전한 출구를 위한 웨이브 언로더 및 최종 점검을 위한 조립 벨트 라인이 포함됩니다. 이 고품질 PCB DIP 생산 라인은 안정적인 작동, 안정적인 THT 삽입 및 비용 효율적인 조립을 보장하여 다양한 산업 요구를 충족합니다. 모듈식 설계와 I.C.T의 글로벌 지원을 통해 스루홀 작업의 생산성을 높입니다.
| 고객 성공 비디오

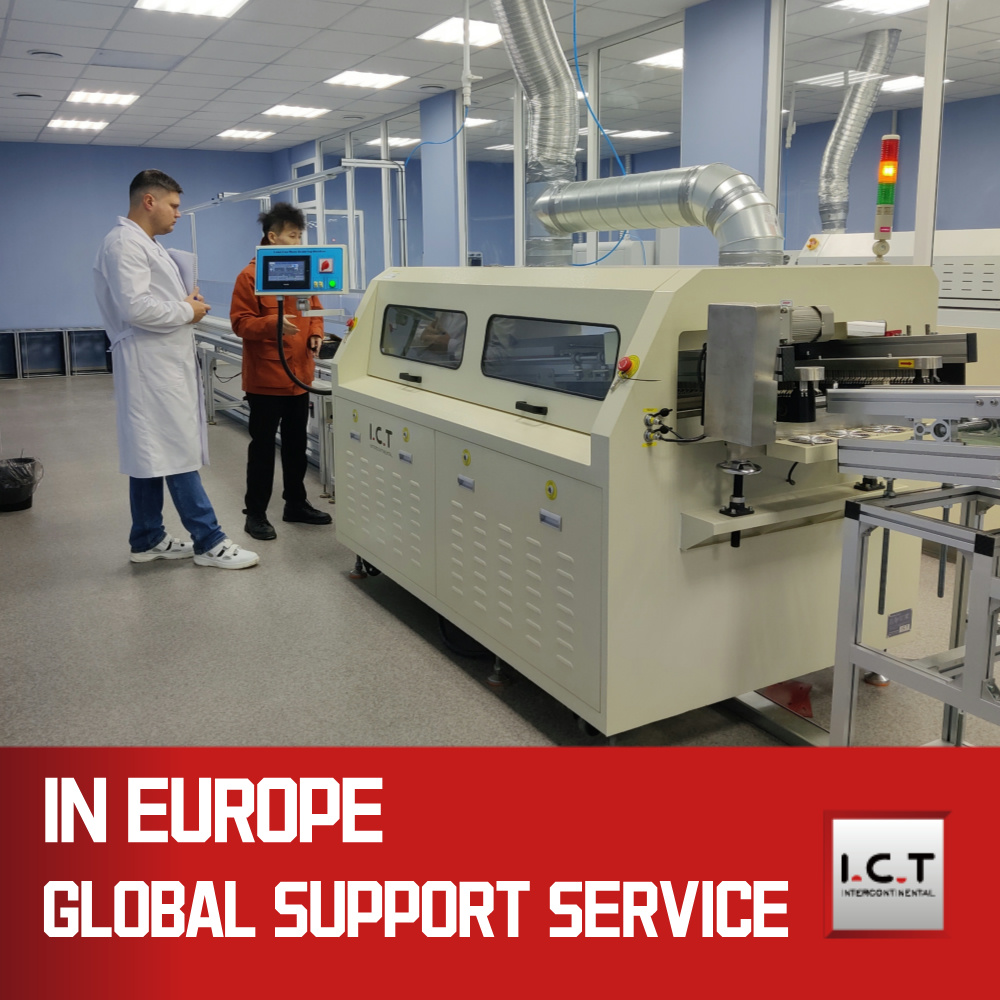

I.C.T 엔지니어들은 스마트 미터 제조업체를 위한 Electra 웨이브 납땜 기계를 설치하고 시운전하기 위해 우루과이로갔습니다. 고객은 대량 DIP 생산 라인을 운영하고 있으며 대형 부품이 포함된 복잡한 PCB을 위한 안정적인 무연 납땜이 필요했습니다. 우리 팀이 설정 및 작업자 교육을 완료한 후, 기계는 단 7kW의 구동 전력과 완벽한 조인트 품질로 최고 속도에 도달했습니다. 고객은 THT 조립 라인에서 Electra 웨이브 납땜 기계가 원활하게 작동하는 모습을 보여주는 동영상을 공유하면서 낮은 에너지 비용, 손쉬운 유지 관리 및 뛰어난 애프터 서비스 지원을 칭찬했습니다. 이 우루과이 스마트 미터 프로젝트는 많은 라틴 아메리카 DIP 라인의 성공적인 참고 자료가 되었습니다.
| 전문가 서비스 및 교육
I.C.T는 라인 계획 및 현장 설치부터 전문 운영자 교육 및 연중무휴 글로벌 기술 서비스에 이르기까지 모든 Electra 웨이브 납땜 기계에 대한 전체 수명주기 지원을 제공합니다. 당사의 숙련된 팀은 귀하의 웨이브 솔더링 장비와 전체 THT 라인이 위험 없이 최대 효율성으로 작동하도록 보장합니다.
| 고객 칭찬
전 세계 고객들은 Electra 웨이브 납땜 기계의 견고한 안정성, 극도로 낮은 전력 소비 및 대형 부품에 대한 완벽한 납땜 결과를 높이 평가합니다. 그들은 특히 판매용 웨이브 솔더 기계를 검색할 때 빠른 글로벌 반응, 강력한 수출 포장 및 뛰어난 가치를 좋아합니다.
| 품질 인증
모든 I.C.T 일렉트라 웨이브 납땜 기계는 CE, CCC, UL, RoHS 및 ISO9001 인증과 여러 발명 특허를 보유하고 있으며 현대 THT 생산 라인에 대한 가장 엄격한 국제 안전 및 환경 표준을 완벽하게 충족합니다.
| I.C.T 회사 및 공장 소개
I.C.T는 25년 이상의 경험을 보유한 SMT 및 DIP 생산 라인 전문 원스톱 솔루션 제공업체입니다. 둥관에 위치한 12,000㎡ 규모의 공장에는 엔지니어 20명을 포함해 직원 89명이 근무하고 있습니다. 우리는 모든 핵심 장비를 자체적으로 설계 및 제조하며 72개국에 걸쳐 1600명 이상의 고객에게 서비스를 제공하고 있습니다. 엄격한 품질 관리와 지속적인 혁신을 통해 당사는 전 세계적으로 고성능 Electra 웨이브 솔더링 기계 분야에서 가장 신뢰할 수 있는 파트너가 되었습니다.
