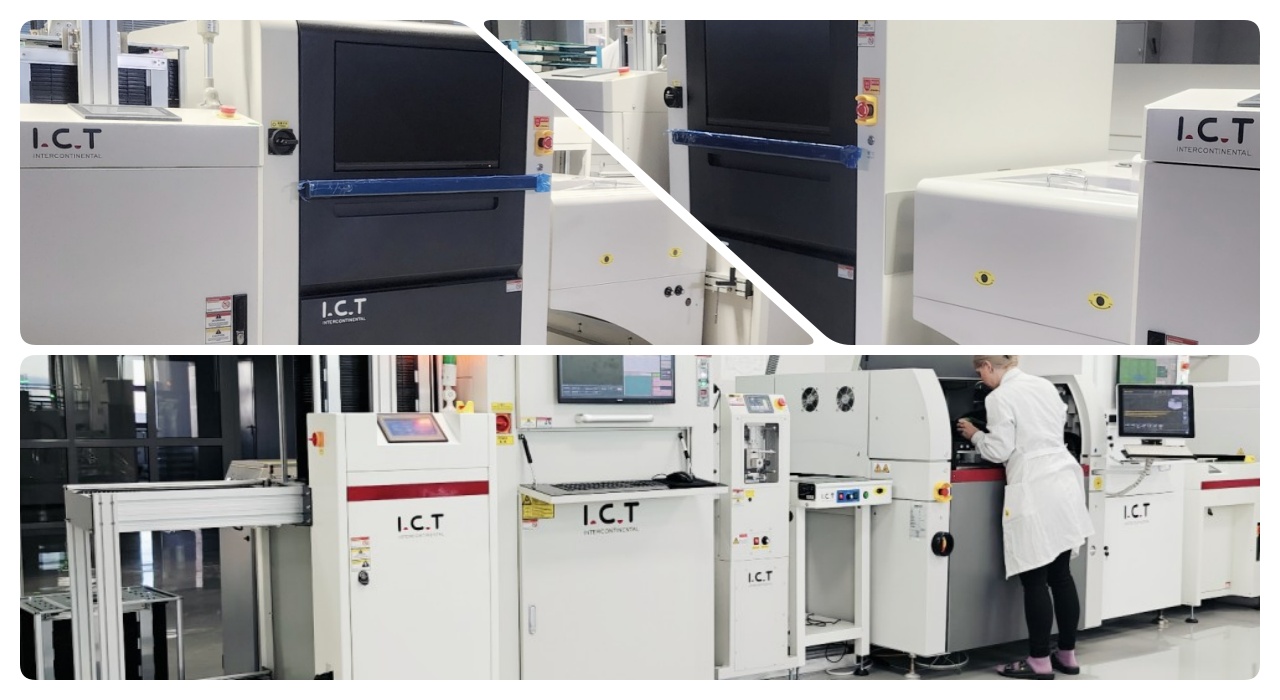

| AI-4540 AOI 기계를 발견하세요
I.C.T DIP 반전 카메라 온라인 AOI AI-4540은 THT 납땜 후 PCBA에 대한 고급 검사 도구입니다. 고정밀 컬러 카메라를 사용해 실시간 이미지를 캡처하고 이를 CNN(Convolution Neural Network) 알고리즘으로 처리하여 지능적으로 결함을 감지합니다. 이 자동 PCB Aoi 기계는 잘못된 부품, 누락된 구성 요소, 역극성 및 브리지, 보이드 또는 저항기, 커패시터, 다이오드 및 소켓과 같은 요소의 납땜 부족과 같은 납땜 결함과 같은 문제를 식별합니다. 높은 감지율과 낮은 허위 경보를 통해 수정 없이 생산 라인에 설치되어 지속적인 작동이 가능합니다. 높이와 너비의 조절이 용이하며 여러 대의 중앙 제어를 지원합니다. 데이터 추적성에는 SPC 경보, 자동 로그 저장, NG 경고 및 원격 프로그래밍이 포함됩니다. 이는 SMT 프로세스의 공장 효율성과 품질을 향상시킵니다.
| 특징

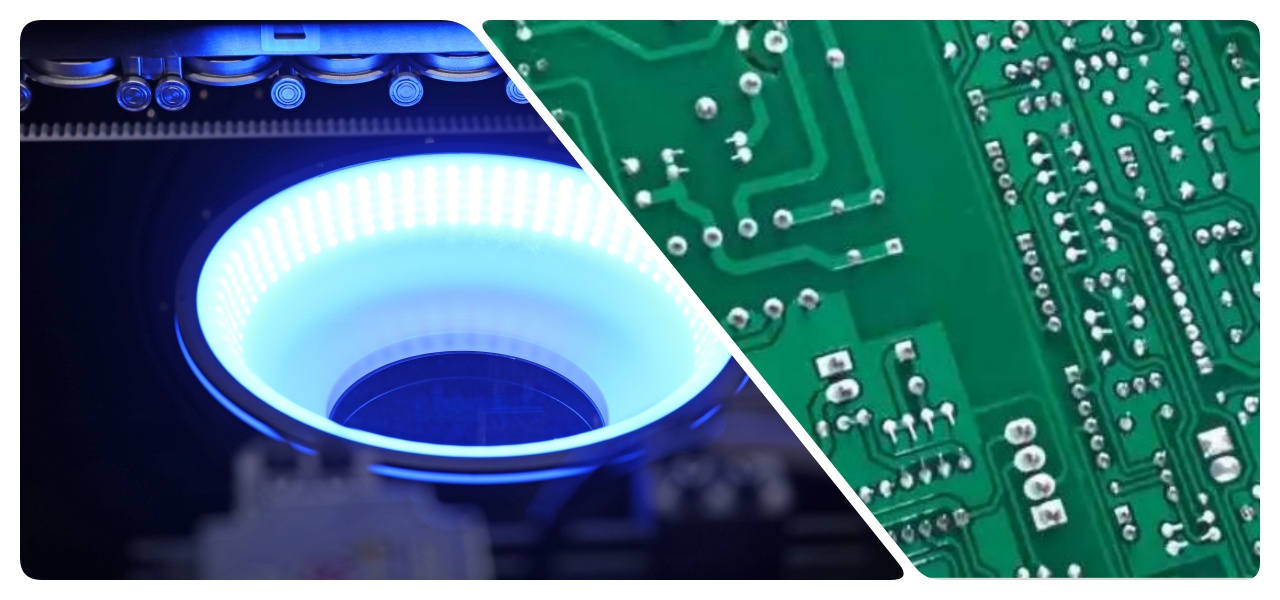

딥러닝 알고리즘
AI-4540 aoi 기계는 산업 점검을 위해 빅 데이터 최적화와 딥 러닝을 사용합니다. 원클릭으로 구성요소와 납땜 접합부를 자동으로 식별하여 기존 방법에 비해 긴 프로그래밍 시간과 높은 허위 경보를 줄여줍니다. 대규모 데이터 세트에 대해 교육을 받은 이 제품은 웨이브 솔더링 후 하단 변형을 처리하여 누락된 결함이 없도록 보장합니다. 돌출된 부분이나 약간의 색상 차이로 인한 잘못된 호출을 줄여줍니다. CNN은 핀이나 장치 간섭 없이 납땜의 퍼지 핀 구멍을 감지하는 등 다양한 시나리오에 대해 인간과 유사한 판단을 모방합니다. 이를 통해 복잡한 보드에 대한 강력한 일반화, 높은 정확도 및 안정적인 검사가 가능합니다.

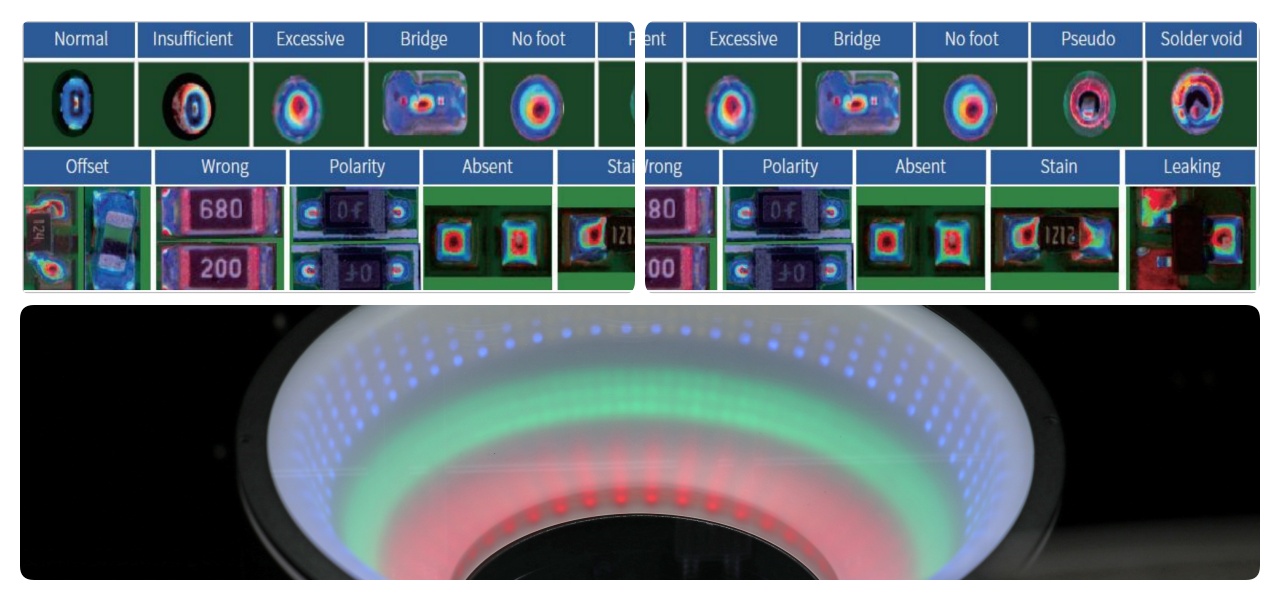

유연한 절차
이 온라인 Aoi 검사 기계는 원활한 사용을 위해 스마트하고 적응 가능한 프로세스를 제공합니다. 라인을 중단하지 않고 온라인 또는 오프라인으로 컬러 링 저항기, 커패시터, 다이오드 및 소켓을 지능적으로 검사합니다. 프로그래밍에는 10~20분, 디버깅에는 10~15분이 소요되며 기존 파일을 사용하여 짧은 전환이 이루어집니다. 일괄 매개변수 변경은 하나의 키로 발생합니다. 잘못된 품목이나 유형에 대한 경보음이 울립니다. 이는 운영을 단순화하고 장비 설정을 신속하게 최적화하며 더 나은 생산 흐름을 위해 가동 중지 시간을 줄입니다.

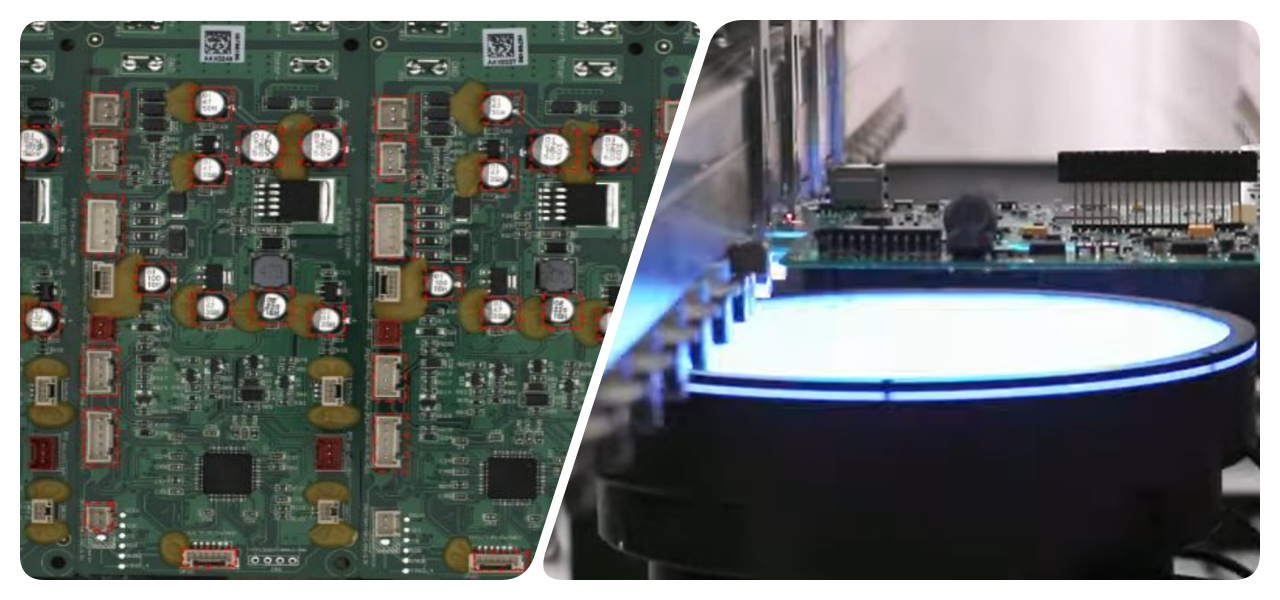

빠른 검사 속도
AI-4540 aoi 기계는 유전자 알고리즘 경로 계획을 통해 빠른 검사를 수행합니다. 용접되지 않은 영역을 건너뛰어 FOV 수를 줄이고 경로를 단축하며 이상적인 이미징 지점을 선택하여 가장자리의 납땜을 방지합니다. GPU 병렬 처리로 데이터 처리 속도가 향상됩니다. FOV당 0.23초로 대용량 라인에 적합합니다. 라인 smt aoi 기계의 검사 시스템으로 흐름을 유지하면서 정확한 결과를 보장합니다.
다중 검사 모드
멀티보드, 혼합보드, 혼합재료 검사를 지원합니다. 다양한 각도와 위치에서의 회전을 식별합니다. 불량 표시를 자동으로 건너뜁니다. 이러한 유연성은 추가 단계 없이 철저하고 효율적인 검사를 위한 다양한 PCB 설정에 적합합니다.
| 사양
| 모델 | I.C.T DIP 반전 카메라 온라인 AOI AI-4540(THT 납땜 후) | I.C.T DIP 반전 카메라 온라인 AOI AI-4540L(THT 납땜 후) |
| FOV | 49*41mm |
| 해결 | 20um |
| 카메라 | 5M |
| 빛 | RGB + W 조명, 4색 일체형 |
| 검사 속도 | 0.23초/FOV |
| 혼합 PCB 검사 | 자동으로 호출 프로그램을 지원합니다. |
| PCB 크기 | 3개의 단면도 궤도: 50*50-350*400mm 단일 섹션 트랙: 50*50-450*400mm | 50*50~550*650mm |
| PCB 키 | 상단:110mm(150mm 옵션), 하단:25mm |
| PCB 두께 | 0.3 ~ 6.0mm |
| PCB 가장자리 | 3.0mm |
| PCB 뒤틀림 | ±3.0mm |
| PCB 무게 | 최대:10Kg |
| 컨베이어 높이 | 750&900±20mm |
| 표시하다 | 23.8인치 FHD 디스플레이 |
| 데이터 출력 | 자동생성 통계분석 SPC |
| 특수 기능 | 요소 자동 검색 및 빠른 프로그래밍 |
| 힘 | AC220 50/60Hz,5A |
* I.C.T 품질과 성능에 대한 작업을 계속 진행하면 사양 및 외관이 특별한 통지없이 업데이트 될 수 있습니다.
| DIP 라인 장비 목록
당사의 DIP 생산 라인은 효율적이고 정밀한 PCB 조립을 위한 고급 도구를 제공합니다. 완전 자동화된 DIP 라인에는 정확한 부품 배치를 위한 DIP 삽입 라인, 원활한 PCB 진입을 위한 웨이브 로더, 안전한 출구를 위한 웨이브 언로더 및 최종 점검을 위한 조립 벨트 라인이 포함됩니다. 이 고품질 PCB DIP 생산 라인은 안정적인 작동, 안정적인 THT 삽입 및 비용 효율적인 조립을 보장하여 다양한 산업 요구를 충족합니다. 모듈식 설계와 I.C.T의 글로벌 지원을 통해 스루홀 작업의 생산성을 높입니다.
| 제품명 | DIP 라인의 용도 |
자동 삽입 기계 | DIP 생산 라인을 위해 정밀하게 구성요소를 PCB에 자동으로 배치합니다. |

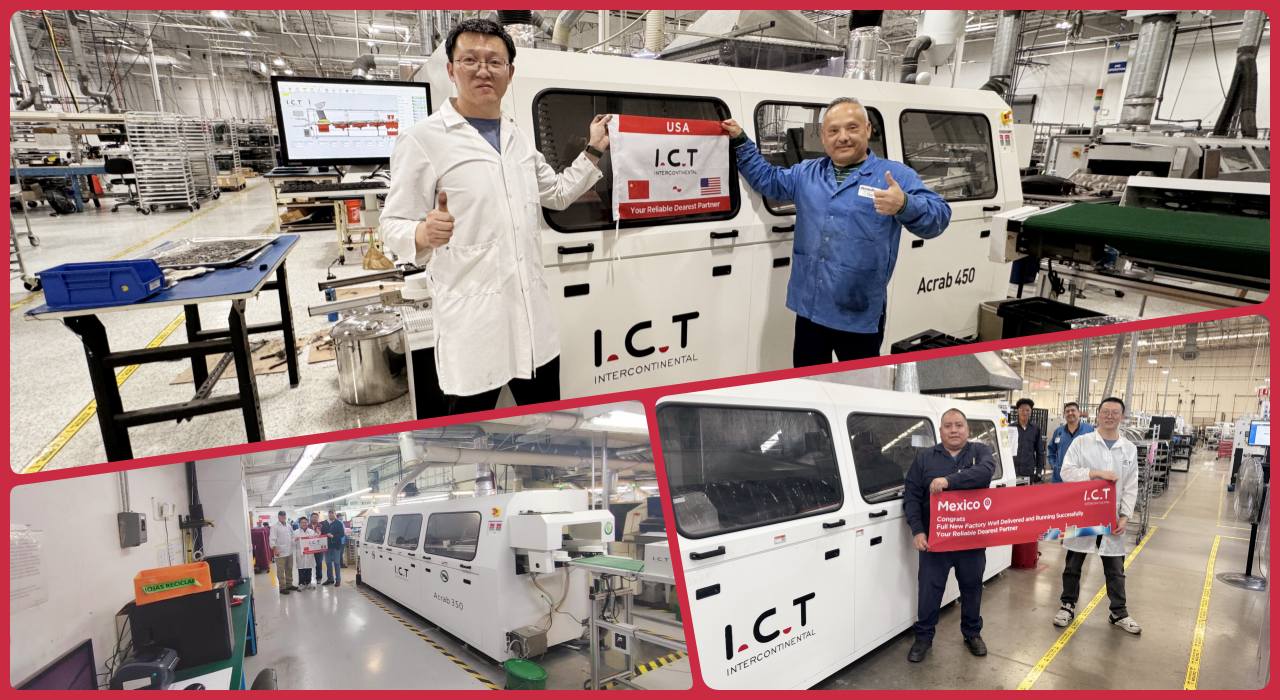

웨이브 납땜 기계 | THT 플러그인 프로세스 동안 땜납을 녹여 PCB에 견고한 접합을 형성합니다. |
선택적 납땜 기계 | 정확한 THT 조립을 위해 특정 영역에 선택적으로 납땜을 적용합니다. |
포스트 웨이브 인라인 AOI | DIP 조립PCB에서 납땜 접합부 및 배치 결함을 검사합니다. |
엑스레이 | THT 구성 요소의 내부 납땜 품질과 숨겨진 결함을 확인합니다. |
ICT 테스터 | 조립된 PCB의 전기적 성능과 연결성을 테스트합니다. |
벨트 어셈블리 라인 | 효율적인 조립 및 검사를 위해 DIP 라인을 통해 PCB를 원활하게 운송합니다. |
| 고객 성공 비디오
AI-4540 aoi 기계에 대한 마케팅 비디오는 매끄러운 외부 디자인을 선보이며 유연한 PCB 핸들링을 위한 3섹션 트랙을 강조합니다. 내부 구조를 자세히 살펴보며 고정밀 카메라와 조명 시스템을 시연합니다. 안정적인 작동을 위해 신뢰할 수 있는 구성 요소를 강조하는 전기 상자가 표시됩니다. 실시간 결함 감지 및 낮은 허위 경보와 같은 주요 판매 포인트가 특징입니다. 원클릭 식별, 빠른 설정 및 일괄 수정을 포함한 다양한 프로그래밍 하이라이트가 표시됩니다. 이 비디오는 기계가 라인에 원활하게 통합되고 효율성을 최적화하며 전 세계 전자 제조업체를 위한 고품질 출력을 보장하는 방법을 보여줍니다.
| 서비스 및 교육
I.C.T는 AI-4540 aoi 기계에 대한 포괄적인 서비스와 교육을 제공합니다. 당사의 글로벌 팀은 가동 중지 시간을 최소화하기 위해 설치, 유지 관리 및 원격 지원을 처리합니다. 교육에는 현장이나 온라인에서 제공되는 프로그래밍, 작동 및 문제 해결에 대한 실습 세션이 포함됩니다. 우리는 문의사항에 대한 빠른 응답에 중점을 두어 직원이 빠르게 기술을 습득할 수 있도록 합니다. 이러한 지원은 공장이 원활하게 운영되고, 품질을 개선하며, 생산 요구 사항에 효과적으로 적응하는 데 도움이 됩니다.
| 고객 리뷰
고객은 I.C.T aoi 기계의 정확성과 신뢰성을 높이 평가합니다. 그들은 전문적인 설정과 빠른 수정을 위해 우리 엔지니어들을 칭찬합니다. 안전한 포장과 적시 배송으로 손상을 방지하고 높은 점수를 얻습니다. 문제에 대한 빠른 대응은 강한 신뢰와 파트너십을 구축합니다.
| 우리의 인증
I.C.T는 CE, RoHS, ISO9001 및 다양한 특허를 보유하고 있습니다. 이는 안전, 환경 규정 준수 및 품질 표준을 보장합니다. 우리의 aoi 기계는 신뢰할 수 있는 성능을 위해 글로벌 규칙을 충족합니다. 특허는 딥 러닝 기술과 같은 혁신을 보호하고 보호되는 고급 솔루션을 제공합니다.
| I.C.T 및 우리 공장 소개
I.C.T는 자체 R&D 및 생산을 갖춘 선도적인 전자 회사입니다. 20명의 엔지니어를 포함해 89명 이상의 직원으로 구성된 우리 팀은 12년 동안 급속한 성장을 주도하고 있습니다. 우리는 완전한 SMT 솔루션을 통해 72개국의 1600개 고객에게 서비스를 제공하고 있습니다. 12,000m² 규모의 당사 공장은 엄격한 테스트와 ISO9001 시스템을 사용하여 높은 제품 품질을 유지합니다.
