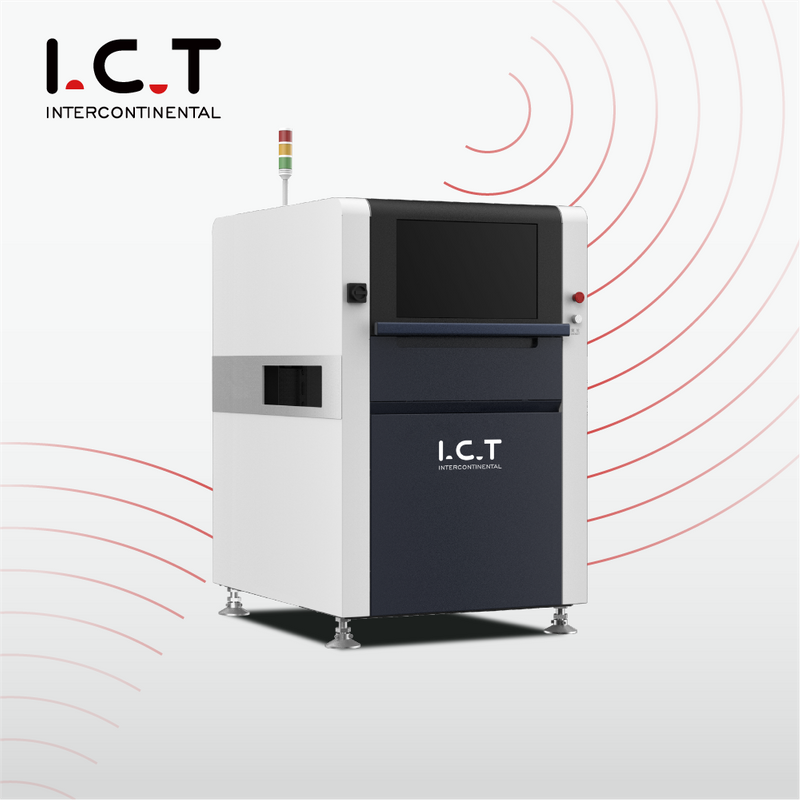

I.C.T-V5300 | DIP 온라인 양면 AOI 자동 광학 검사 시스템

에 공유하기:

I.C.T-V5300 | DIP 온라인 양면 AOI 자동 광학 검사 시스템

신뢰할 수 있는 자동 광학 검사 시스템은 PCB 수율을 높입니다.
에이. 실시간 정밀 캡쳐.
비. AI 딥러닝.
기음. 최소한의 허위 경보.
디. 원키 간단한 설정.
이자형. 원격 연결 제어.
에프. 포괄적인 결함 검사.
g. 추적 가능한 SPC 통계.

모델：
I.C.T-V5300
제품 브랜드：
I.C.T

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

AOI 검사기 101

| I.C.T 자동 광학 검사 시스템 AI-5146

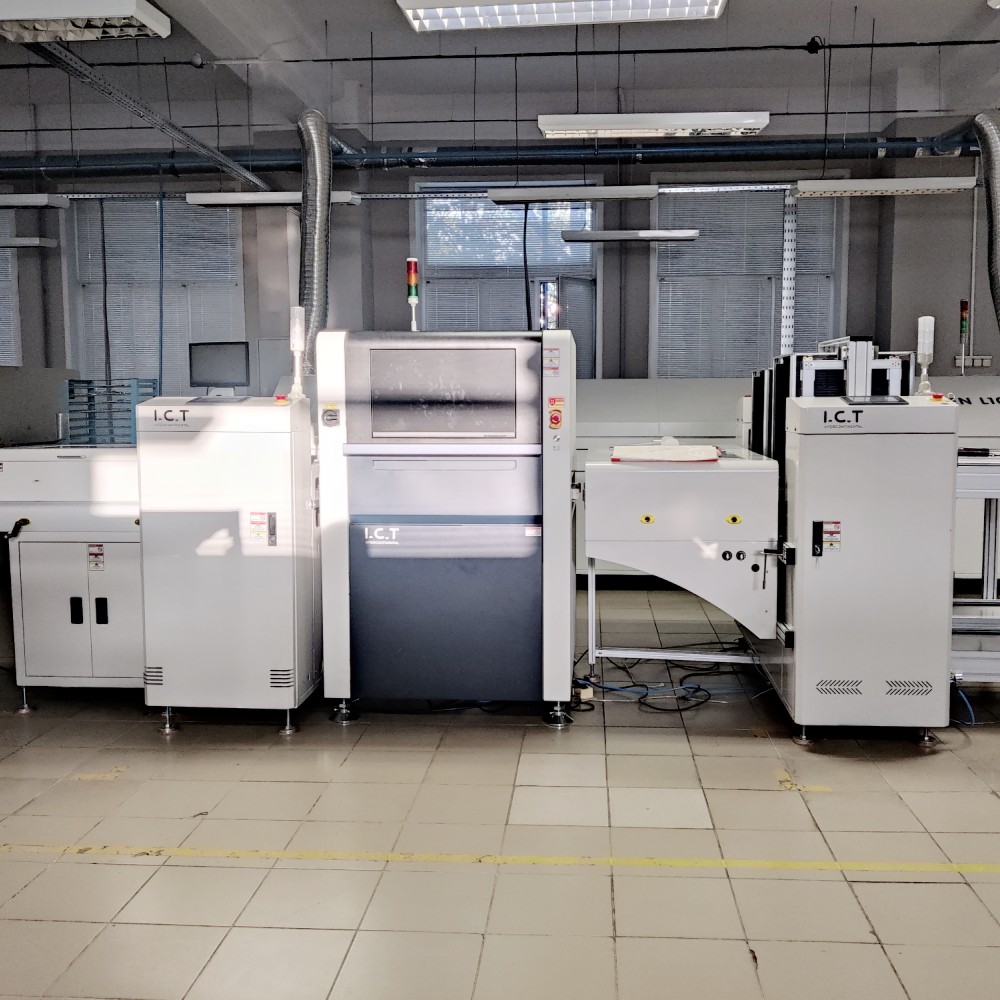

I.C.T 자동 광학 검사 시스템 AI-5146은 실시간 PCB 이미지용 고해상도 컬러 카메라를 사용합니다. CNN을 적용하여 부품을 판단하고 결함을 납땜합니다. 이 aoi 광학 검사는 리플로우 전 및 리플로우 후 인라인에 적합합니다. 빠른 검사, 낮은 오류 및 쉬운 인터페이스를 제공합니다. 안정성은 GR&R<10%에 도달합니다. 데이터 로그 및 원격 디버그를 위해 MES에 연결됩니다. 사용자는 쉽게 라인 품질을 향상시킬 수 있습니다.

| 특징

AI 학습 알고리즘

자동화된 광학 검사 시스템은 방대한 데이터에 CNN을 사용합니다. 원클릭 ID 구성 요소 및 접합. 프로그램 시간이 단축됩니다. 오래된 높은 거짓 문제를 수정합니다. 자동화된 광학 검사 PCB는 모호한 특징이나 색상을 처리합니다. 특이한 부분이 잘 어울리네요. 정확도는 어려운 부분에서도 높게 유지됩니다.

빠른 스캔 속도

빠른 검사 속도

0.23초/FOV의 카메라. 빠른 정렬 시스템. 자동 경로 계획. 촬영하는 동안 다음을 계산합니다. 자동화된 광학 검사 시스템은 대량의 PCB를 관리합니다. 전체 라인에서 지연이 없습니다. 사용자는 일일 생산량을 높입니다.

전체 결함 보장

부재, 오정렬, 브리지, 초과 등을 감지합니다. 자동 상자 다중 결함. 색상이나 문자 이동을 무시합니다. 오버행에 대처합니다. 자동화된 광학 검사 시스템은 복잡도가 낮습니다.

| 사양

모델	I.C.T SMT AOI AI-5146	I.C.T SMT AOI AI-5146D
미니 컴포넌트	01005chip,0.3pitch IC 및 특수 형상
해상도@FOV	10um@40*30mm	15um@40*30mm
카메라	12M 픽셀 지능형 디지털 산업용 카메라
렌즈	텔레센트릭 렌즈
빛	RGB+W 4색 일체형
검사 속도	0.23초/FOV
검사 알고리즘	CNN, 색상 대비, 윤곽선 인식, 오프셋 검사, 템플릿 매칭, 문자 비교, OCR 등
검사 항목	구성요소 : 없음, 반전, 정렬 불량, 깨짐, 여분, 이물질, 얼룩 등 땜납: 불충분한 땜납, 과도한 땜납, 브리징, 의사 땜납 등. 기타: 바코드 인식/QR 코드 인식/OCR.

PCB 크기	5050mm~510460mm (대형 보드 모드: 왼쪽에서 오른쪽으로: 최대 730460mm 오른쪽에서 왼쪽으로: 최대 640460mm)	5050mm~510610mm(단일 레일 작동) 5050mm~510330mm(이중 레일 작동)
레일	단일 레일	이중 레일
PCB 키	상단: 25mm, 하단: 80mm	상단: 25mm, 하단: 30mm
PCB 두께	0.3 ~ 6.0mm
PCB 가장자리	3.7mm
PCB 뒤틀림	±3.0mm
PCB 무게	최대:3Kg
컨베이어 높이	900 ± 20mm
조정 있음	수동&자동
컨베이어 방향	L ~R 또는 R ~L
힘	AC220 50/60Hz,5A
정격 출력	380W
의사소통	smema
무게	750Kg	790Kg

* I.C.T 품질과 성능에 대한 작업을 계속 진행하면 사양 및 외관이 특별한 통지없이 업데이트 될 수 있습니다.

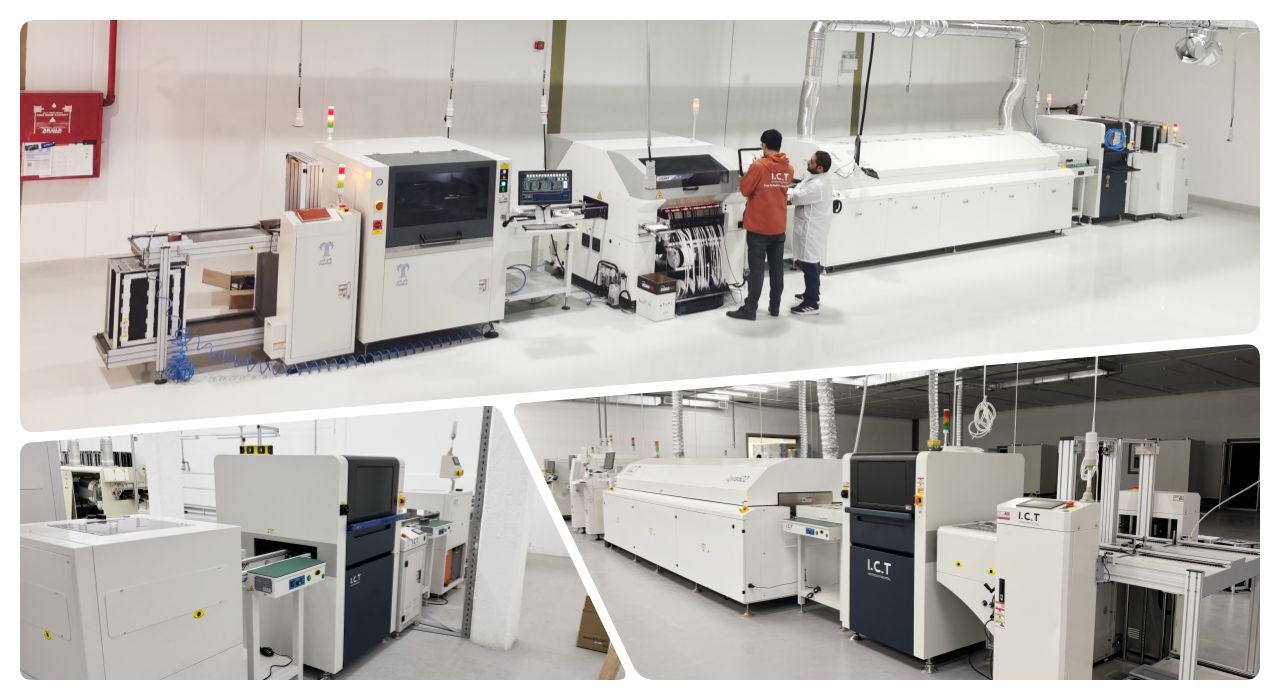

| SMT 라인 장비 목록

SMT 라인

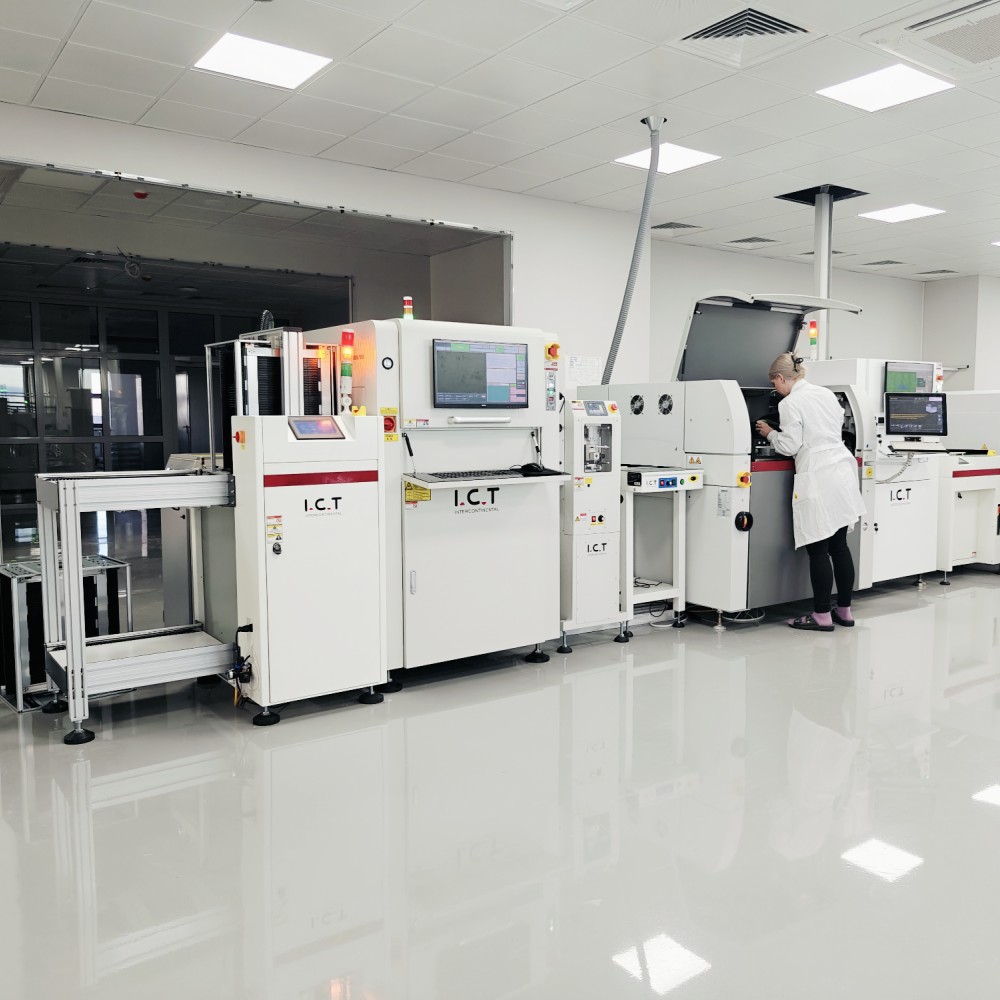

당사의 고품질 PCBA 생산 라인은 효율적이고 정밀한 PCB 조립을 위한 고급 장비를 갖추고 있습니다. 완전 자동화된 SMT 라인에는 로더, 정확한 솔더 페이스트 도포를 위한 자동 프린터, 정밀한 부품 배치를 위한 픽 앤 플레이스 기계, 안정적인 납땜을 위한 리플로우 오븐, 철저한 결함 검사를 위한 AOI 시스템이 포함됩니다. 이 고품질 PCBA 생산 라인은 원활한 작동, 높은 신뢰성, 저렴한 SMT 조립을 보장하여 다양한 업계 요구 사항을 충족합니다.

1 SMT SMT 기계 03이 있는 라인

SMT 라인의	제품 이름 용도
PCB 짐을 싣는 사람	베어 PCB를 라인에 자동으로 로드합니다.
솔더 페이스트 프린터	PCB 패드에 솔더 페이스트를 정확하게 인쇄합니다.
기계를 선택하고 배치하십시오	구성요소를 PCB에 정확하게 마운트합니다.
반사 오븐	땜납을 녹여 견고한 조인트를 형성합니다.
AOI 기계	납땜 접합부 및 배치 결함을 검사합니다.
SPI 기계	솔더 페이스트 높이와 품질을 확인합니다.
추적 성 장비	생산 데이터 기록 및 추적: 레이저 마킹기/ 라벨 마운터 /잉크젯 프린터

| 고객 성공 비디오

I.C.T-5146 마케팅 비디오에서는 자동화된 광학 검사 시스템의 핵심 사항을 소개합니다. 외관 디자인과 장점을 보여줍니다. 내부 카메라 및 조명 보기. 기계는 SMT 라인에서 작동하며 실시간 캡처를 수행합니다. AI 설정 데모 원클릭 부품/납땜 확인. 브리지 또는 누락과 같은 결함 샘플. 빠른 프로그램, 원격 연결. 공장의 꾸준한 운영, 더 높은 수율 및 속도로 마감됩니다.

| 서비스 및 교육 지원

I.C.T는 자동화된 광학 검사 시스템에 대한 완전한 지원을 제공합니다. 팀별로 설치, 조정, 유지 관리합니다. 원격으로 문제를 빠르게 해결하세요. 운영에 대한 사이트 또는 웹 교육. 프로그램, 결함, 데이터를 가르칩니다. 소프트웨어 업데이트가 진행 중입니다. 부품을 위한 글로벌 지점. 사용자 기술과 가동 시간이 늘어납니다.
