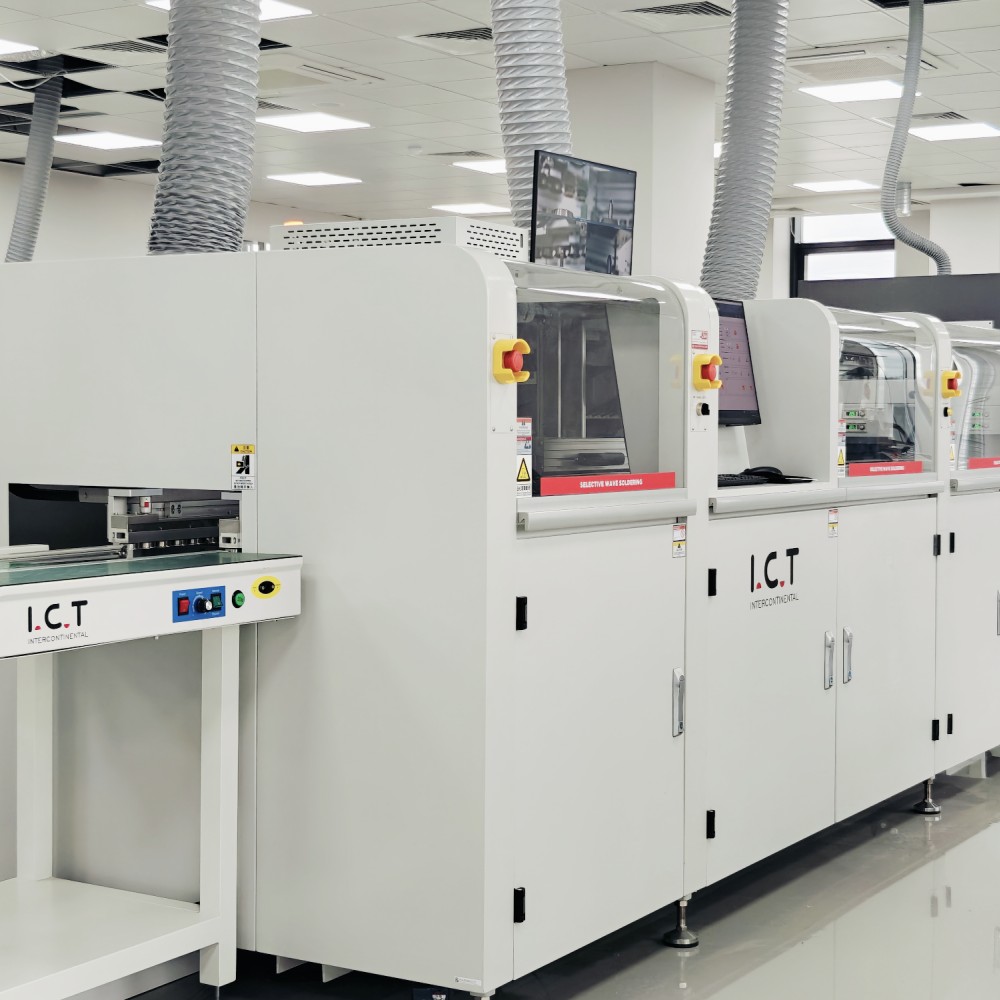

| 중형 웨이브 납땜 기계
– 중국 납땜 장비 시장 선도
I.C.T W 시리즈 중형 웨이브 납땜 기계는 중국 웨이브 납땜 기계 중 주력 제품으로, 합리적인 비용으로 고품질을 요구하는 중대형 THT 공장을 위해 특별히 제작되었습니다. 이 중형 웨이브 솔더링 기계는 균일한 플럭스 스프레이를 위한 일본의 Kuroda 정밀 노즐, 완벽한 온도 제어를 위한 완전히 독립적인 수평 가열 영역, 단 7kW에서 작동하는 지능형 에너지 절약 설계를 결합합니다. 질소 시스템을 갖춘 선택적 웨이브 납땜 기계는 가장 높은 무연 표준을 충족합니다. 자동차 전자 장치, 스마트 미터 및 산업용 제어 장치에 널리 사용되는 이 제품은 납땜 장비 시장에서 가장 인기 있는 중간 크기 웨이브 납땜 기계가 되었습니다.
| 특징
조정 가능한 분무 영역과 피라미드 필터를 갖춘 일본산 Kuroda 노즐은 소비량을 최대 60%까지 줄이면서 매우 얇고 균일한 플럭스 코팅을 제공합니다. 디지털 흐름 제어 및 압력 안정 탱크는 플럭스 수준에 관계없이 성능을 완벽하게 유지합니다. 이는 중국 웨이브 납땜 기계의 중간 크기 웨이브 납땜 기계의 주요 이점입니다.
타사 과열 보호 기능과 PLC+PID 폐쇄 루프 제어 및 비상 하드웨어 차단 기능이 깨지지 않는 안전 시스템을 형성합니다. 실시간 모니터링은 납땜 장비 시장에서 지속적인 작동 중에 작업자와 장비를 보호합니다.
폐쇄형 열기 순환 및 정류판을 갖춘 완전히 독립적인 수평 가열 구역은 전체에 걸쳐 절대적으로 균일한 온도를 생성합니다. 예열 시간은 15분밖에 걸리지 않으며 일반 전력은 7kW로 유지됩니다. 이는 질소 옵션이 있는 중간 크기 웨이브 납땜 기계 중에서 가장 비용 효과적인 가열 장치입니다.
| DIP 라인 장비 목록
| 모델 | W4 | W3 | W2 |
| 차원:(mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| 무게(kg) | 약 1500kg | 약 1200kg | 약 790kg |
| 전원 공급 장치 | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| 스타트업 파워 | 32kw | 24kw | 16kw |
| 작동 전력 | 12kw | 9kw | 7kw |
| 제어 시스템 | plc | ||
| 스프레이 시스템 | |||
| 전송방식 | 스텝 모터 | ||
| 스프레이 압력 | 0.25Mpa--0.4Mpa | ||
| 럭스 흐름 | 10--100ml/분 | ||
| 배기 직경 | Φ200mm | ||
| 배기 용량 | 25m3/분 | ||
| 예열 시스템 | |||
| 예열 모드 | 열기 | ||
| 제어 모드 | PID + SSR | ||
| 예열 구역 | 4 | 3 | 2 |
| 예열 길이 | 1800mm | 1600mm | 1200mm |
| 예열온도 | (실온)-250°C | ||
| 예열 시간(분) | 약 15분(150°C 설정) | ||
| 컨베이어 시스템 | |||
| PCB 크기:LxW(mm) | 최소: 80x60mm; 최대: 400x300mm | ||
| 컨베이어 속도 | 0-2000(mm/분) | ||
| 컨베이어 높이 | 750+/-20(mm) | ||
| 손가락 | 더블 후크 클로(표준) | ||
| 컨베이어 너비 제어 | 수동으로 | ||
| 컨베이어 각도 | 4~7도 | ||
| 납땜 시스템 | |||
| 솔더팟 스타일 | 기계식 모터 드라이브 | ||
| 솔더 포트 재료 | 풀 티타늄(표준 FT) | ||
| 솔더 포트 온도 | 300 ° C | ||
| 솔더 포트 용량 | 무연 350kg | 무연 300kg | 무연 250kg |
| 다른 | |||
| 손가락 청소 시스템 | 브러시 | ||
| DIP 라인 장비 목록
당사의 DIP 생산 라인은 효율적이고 정밀한 PCB 조립을 위한 고급 도구를 제공합니다. 완전 자동화된 DIP 라인에는 정확한 부품 배치를 위한 DIP 삽입 라인, 원활한 PCB 진입을 위한 웨이브 로더, 안전한 출구를 위한 웨이브 언로더 및 최종 점검을 위한 조립 벨트 라인이 포함됩니다. 이 고품질 PCB DIP 생산 라인은 안정적인 작동, 안정적인 THT 삽입 및 비용 효율적인 조립을 보장하여 다양한 산업 요구를 충족합니다. 모듈식 설계와 I.C.T의 글로벌 지원을 통해 스루홀 작업의 생산성을 높입니다.
| 고객 성공 비디오
우루과이의 한 스마트 미터 제조업체는 I.C.T에서 2개의 완전한 생산 라인(전체 SMT 라인 1개와 DIP 라인 1개)을 구매했습니다. SMT 라인에는 로더, 마운터 471/481, Lyra622, AOI 및 코너 컨베이어가 포함됩니다. DIP 라인에는 W2 중간 크기 웨이브 납땜 기계, 다중 연결 테이블, 탄창 벨트 라인, 롤러 컨베이어 및 불스아이 워크스테이션이 포함되어 있습니다. 우리는 숙련된 엔지니어 2명을 우루과이 고객 공장에 파견했습니다. 2주 이내에 그들은 모든 장비 하역, 배치, 전원 연결, 매개변수 설정 및 운영자 교육을 완료했습니다. 두 라인 모두 첫 번째 실행에서 결함 없이 승인 테스트를 통과했습니다. 고객은 신속하게 전체 생산 능력에 도달했으며 원스톱 배송 및 현장 시운전 서비스에 높은 만족도를 표시했습니다. 이 프로젝트는 라틴 아메리카에서 전형적인 전체 라인 납품 사례가 되었습니다.
| 전문가 서비스 및 교육
모든 중간 규모의 웨이브 솔더링 기계 주문에는 공장 레이아웃 설계부터 최종 승인까지 모든 것을 조정하는 전담 프로젝트 관리자가 함께 제공됩니다. 우리는 8개의 해외 창고를 통해 15일 현장 교육, 평생 예비 부품 지원 및 48시간 글로벌 부품 배송을 제공합니다. 이는 중국 웨이브 솔더링 기계 중 가장 강력한 애프터 서비스 네트워크입니다.
| 고객 칭찬
납땜 장비 시장의 고객들은 당사의 중형 웨이브 납땜 기계가 '중국의 모든 웨이브 납땜 기계 중에서 최고의 가치'를 제공한다고 말합니다. 그들은 낮은 전기 요금, 견고한 온도 안정성, 옵션으로 제공되는 질소 성능의 웨이브 납땜기, 그리고 우리 엔지니어들이 전 세계 어디든 72시간 이내에 도착하는 방법을 칭찬합니다.
| 품질 인증
모든 I.C.T 중간 크기 웨이브 납땜 기계 모델은 전체 CE, CCC, UL, RoHS 및 ISO9001 인증과 플럭스 절약 노즐 및 에너지 효율적인 가열 시스템에 대한 여러 발명 특허를 보유하고 있습니다. 이는 중국 웨이브 납땜 기계의 최고 품질을 증명합니다.
| I.C.T 회사 및 공장 소개
12,000㎡ 규모의 현대식 공장과 20명의 수석 엔지니어를 포함한 89명의 직원을 갖춘 동관에 위치한 I.C.T는 모든 중형 웨이브 솔더링 기계를 완전히 자체적으로 설계하고 제조합니다. 전 세계적으로 8개의 해외 사무소, 현지 창고 및 비행 엔지니어를 보유하고 있는 당사는 납땜 장비 시장에서 가장 빠르게 성장하는 이름인 'Made in China' 품질과 '글로벌 현지화' 서비스를 진정으로 결합하는 유일한 중국 브랜드입니다.
