YRM20
Yamaha
| 수량： | |
|---|---|
| 고급 고속 SMT 픽 앤 플레이스

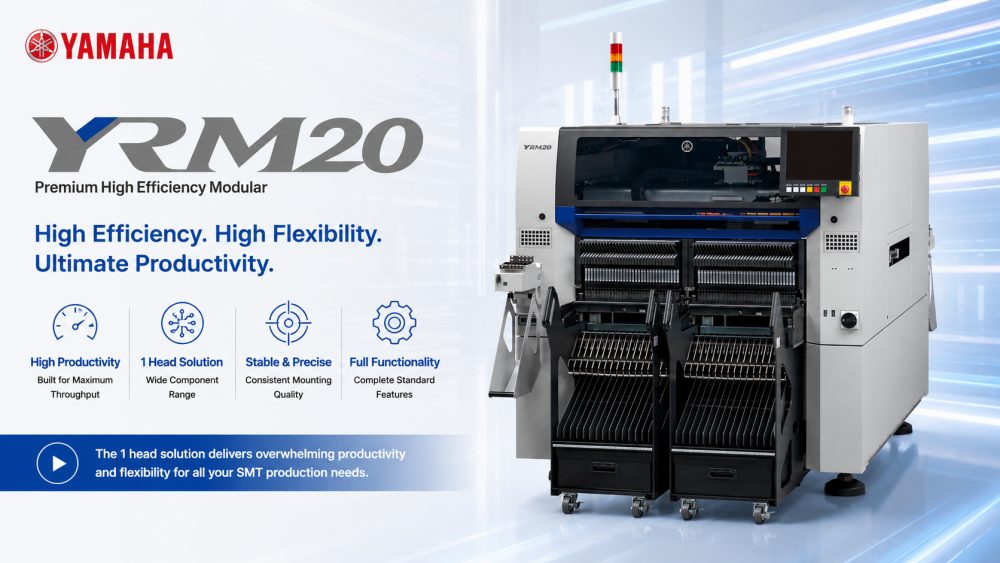

Yamaha YRM20은 현대 전자제품 생산을 위해 제작된 전자동 SMT 픽 앤 플레이스 기계입니다. 이중 레인 작동, 유연한 헤드 옵션 및 고속 기능을 통해 0201 칩부터 더 큰 커넥터까지 광범위한 SMD 구성 요소를 처리할 수 있습니다. 모듈식 설계와 통합 스마트 센서 덕분에 탁월한 생산 효율성을 유지하면서 고정밀 마운팅이 가능합니다. YRM20은 소형 또는 대규모 PCB 조립 라인을 위한 안정적이고 빠르며 다양한 솔루션을 원하는 제조업체에 이상적입니다.
| 제품특징
고속 이중 레인 작동
YRM20은 이중 레인 옵션으로 작동하여 두 개의 보드에 구성 요소를 동시에 배치하여 생산성을 최적화할 수 있습니다. 고속 멀티 헤드 구성은 200,000 CPH 처리량을 허용하여 정확한 배치 정확도를 유지하면서 복잡한 보드에서도 신속한 완료를 보장합니다.
다목적 부품 처리
유연한 멀티 헤드 기술과 고급 픽업 시스템을 갖춘 이 기계는 0201부터 대형 커넥터까지 부품을 수용합니다. 통합된 스마트 카메라와 사이드 뷰 비전은 실시간으로 배치를 확인하여 오류를 줄이고 고품질 조립을 보장합니다.
향상된 생산성 도구
슈퍼 로딩 피더는 구성품 보충 중 가동 중지 시간을 최소화합니다. 조정 가능한 레인 폭과 모듈식 아키텍처는 다양한 PCB 크기 및 생산 형식에 대한 적응성을 제공하여 지속적인 작동과 신속한 전환을 지원합니다.
| 사양
| 모델 | YRM20 픽 앤 플레이스 머신 | |
| 고속 범용 로터리 RM 헤드 | IN-LINE HM 헤드 | |
| 노즐(헤드 유닛 1개당) | 18 | 10 |
| 적용 가능한 구성 요소 | 0201~W12 x L12mm, 높이 6.5mm 이하 | 0201~W55 x L100mm, 높이 15mm 이하 |
| 장착 기능 (고생산 모드 중) | 115,000CPH | 98,000CPH |
| 장착 정도 (고정도 모드 시) | 사내 최적 조건에서 사용 시 : ±0.025mm Cpk≧1.0 | |
| 구성 요소 유형 수 | 피더 캐리지 교환 : Max. 128종 = 32피더 x 4( 8mm 테이프 피더로 변환) | |
| PCB 치수 | 2단 사양 1PCB 반송 : L810 x W510mm ~ L50 x W50mm 2PCB 반송 : L380 x W510mm ~ L50 x W50mm | |
| 전원 공급 장치 | 3상 AC 200/208/220/240/380/400/416V +/-10% 50/60Hz | |
| 공기공급원 | 0.45MPa 이상, 깨끗하고 건조한 상태 | |
| 외부 치수 (돌출 제외) | L1374 x W1948 x H1445mm | |
| 무게 | 대략. 2,250kg (본체만) | |
* 사양 및 외관은 사전 예고 없이 변경될 수 있습니다.
* 자세한 내용은 I.C.T에 문의하세요.
| SMT 라인 장비 목록
Σ-G5SII는 일반적으로 솔더 페이스트 프린터, SPI 검사 시스템, 리플로우 오븐, AOI 검사 기계 및 PCB 처리 장비를 포함한 완전한 SMT 생산 라인 에 통합됩니다 . I.C.T는 SMT, DIP, 코팅 및 스마트 공장 자동화 솔루션을 포괄하는 전체 라인 통합을 제공하여 고객이 전 세계적으로 효율적이고 확장 가능한 전자 제조 시스템을 구축할 수 있도록 지원합니다.
I.C.T는 또한 YSM, YRM 및 Σ 시리즈 픽 앤 플레이스 모델을 포함한 다양한 보완 SMT 기계를 제공합니다. 이러한 기계를 통합하여 완전한 고속 조립 라인을 구축할 수 있으며, 보드 로딩부터 최종 검사까지 원활한 생산을 보장하고 다양한 PCB 애플리케이션을 위한 전면적인 자동화 솔루션을 제공합니다.
| 고객 성공 비디오
I.C.T는 전력 전자 제조업체를 위해 카자흐스탄에서 전자동 SMT 라인을 성공적으로 납품했습니다. 우리 엔지니어들은 현장 설치, 교육 및 기술 지원을 제공했습니다. 이 라인에는 SMT 로더, 완전 자동 프린터, 리플로우 오븐, SMT 컨베이어 및 오프라인 AOI 기계 등 전체 범위의 SMT 기계가 포함됩니다. 고객이 운영 전문 지식을 얻는 동안 시스템은 효율적인 고품질 PCB 조립을 달성했습니다.
| 서비스 및 교육 지원
I.C.T는 YRM20 설치 및 교육에 대한 엔드투엔드 지원을 제공합니다. 우리 엔지니어들은 고객에게 기계 설정, 작동 및 유지 관리 과정을 안내하여 생산 라인이 최적의 효율성에 도달하도록 보장합니다. 원격 안내 및 신속한 응답 서비스는 가동 중단 시간을 최소화하여 공장이 지속적으로 고품질 운영을 유지할 수 있도록 돕습니다.
| 고객 칭찬
'모든 기계는 중국산입니다I.C.T. 품질과 가격이 좋습니다. 이 라인을 구축하고 이 기계를 사용할 수 있도록 교육해 준 Andy와 Billy에게 감사드립니다.' 고객은 원활한 시작과 생산에 대한 자신감을 보장하는 당사의 엔지니어링 전문성, 효율적인 배송, 신속한 응답을 지속적으로 칭찬합니다.
| 우리의 인증
YRM20은 CE, RoHS, ISO9001 및 여러 특허 인증을 받았습니다. I.C.T는 글로벌 안전 및 품질 표준을 엄격하게 준수하여 국제 전자 제조업체에 신뢰할 수 있고 안전하며 완벽하게 규정을 준수하는 장비를 제공합니다.
| I.C.T 및 공장 정보
I.C.T는 강력한 R&D 팀과 광범위한 제조 시설을 갖춘 SMT 및 THT 솔루션을 전문으로 합니다. 전 세계 수천 명의 고객에게 서비스를 제공하는 당사 공장은 엄격한 품질 관리 프로세스와 포괄적인 제품 관리 시스템을 따릅니다. 전 세계적인 영향력과 전문 엔지니어링 지원을 통해 I.C.T는 다양한 생산 요구 사항에 맞는 완벽한 고성능 SMT 솔루션을 제공합니다.
