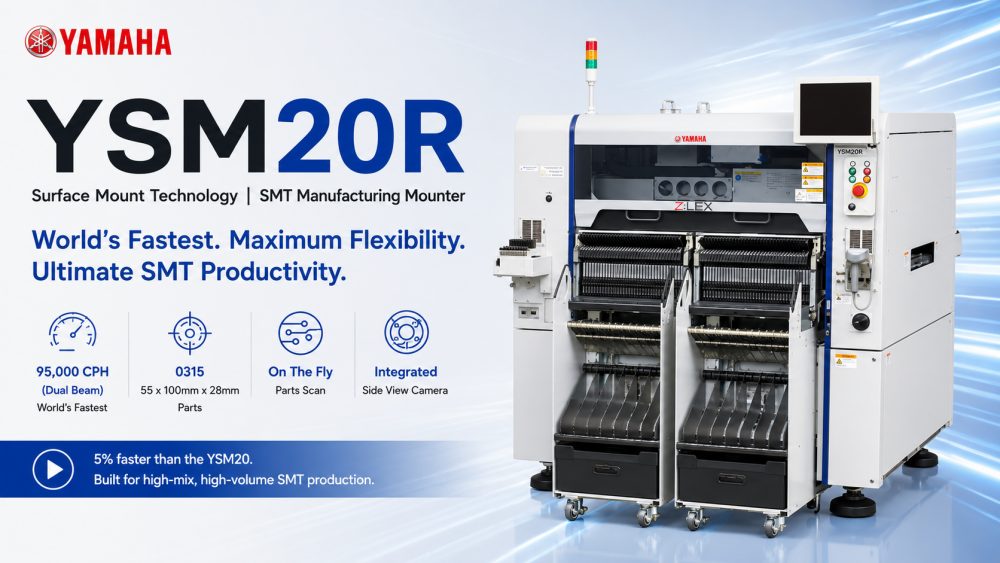

| YSM20R 모듈형 SMT 칩 마운터
YSM20R은 대량 PCB 생산을 위해 설계된 모듈식 SMT 픽 앤 플레이스 기계입니다. 단일 또는 이중 레인 작동, 대형 보드 및 고밀도 배치를 지원합니다. 다용도 헤드와 광시야 카메라는 작은 0201부터 대형 0315까지 다양한 구성요소를 효율적으로 처리하는 동시에 높은 정확성과 안정성을 유지합니다. 모듈형 설계로 유연한 생산 라인 레이아웃이 가능하고 효율성이 극대화됩니다.
| 제품특징
듀얼 빔 및 고속 배치
듀얼 빔 설계를 갖춘 YSM20R은 두 레인의 동시 작동이 가능하여 처리량을 크게 향상시킵니다. 고정밀 헤드는 최대 95,000 CPH까지 배치되어 속도와 정확성의 균형을 유지합니다.
넓은 구성 요소 및 PCB 호환성
L810×W742mm(단일 레인) 및 L810×W356mm(이중 레인)의 대형 PCB 크기를 지원하며 최대 140개의 구성 요소 유형을 수용합니다. 와이드 스캔 비전은 다양한 PCB 레이아웃에 걸쳐 정확한 배치를 보장합니다.
무중단 작동 및 자동 로딩
옵션인 자동 로딩 피더(ALF)와 트레이 시퀀서(ATS)를 갖춘 YSM20R은 테이프나 트레이 교체를 위해 중단 없이 지속적으로 실행되어 가동 중지 시간을 줄이고 생산 라인의 효율성을 높게 유지합니다.
| 사양
| 모델 | YSM20R - Z:LEX |
| 적용 가능 PCB | 단일 레인 L810 x W490 ~ L50 x W50 이중 스테이지 참고: X축 2빔 옵션에만 해당 1PCB 이송: L810 x W490 ~ L50 x W50 2PCB 이송: L380 x W490 ~ L50 x W50 |
| 장착 능력 | X축 2빔: 고속 다목적(HM: High-speed Multi) 헤드 x 2 95,000CPH(야마하 모터가 규정한 최적 조건에서) |
| 장착 정확도 | ±0.035mm(±0.025mm) Cpk≧1.0(3σ) (표준 평가 재료를 사용할 때 Yamaha Motor가 정의한 최적 조건에서) |
| 적용 가능한 구성 요소 | 고속 멀티(HM) 헤드 참고 : 0201 ~ W55 x L100mm(W45mm를 초과하는 인덱싱 인식), 높이 15mm 이하 참고: 구성 요소 높이가 6.5mm 이상이거나 길이/폭이 12mm 이상인 구성 요소 크기에는 옵션 멀티 카메라가 필요합니다. 0201 부품 장착에 관한 정보는 당사에 문의하십시오. 이상한 모양의 부품(FM:Flexible Multi) 헤드: 03015 ~ W55 x L100mm(인덱싱 인식 W45mm 초과), 높이 28mm 이하 |
| 구성 요소 유형 수 | 고정 플레이트: 140종(8mm 테이프 피더로 변환) 피더 캐리지 교환: 최대 128종(8mm 테이프 피더로 변환) 30종(고정형: 최대, sATS30 장착 시) 및 10종(캐리지 유형: 최대, cATS10 장착 시) 트레이 |
| 전원 공급 장치 | 3상 AC 200/208/220/240/380/400/416V ±10% 50/60Hz |
| 공기공급원 | 0.45MPa 이상의 깨끗한 건조공기 |
| 외부 치수 | L1,374 x W1,857 x H1,445mm |
| 무게 | 대략. 2,050kg |
* 사양 및 외관은 사전 예고 없이 변경될 수 있습니다.
* 자세한 내용은 I.C.T에 문의하세요.
| SMT 라인 장비 목록
Σ-G5SII는 일반적으로 솔더 페이스트 프린터, SPI 검사 시스템, 리플로우 오븐, AOI 검사 기계 및 PCB 처리 장비를 포함한 완전한 SMT 생산 라인 에 통합됩니다 . I.C.T는 SMT, DIP, 코팅 및 스마트 공장 자동화 솔루션을 포괄하는 전체 라인 통합을 제공하여 고객이 전 세계적으로 효율적이고 확장 가능한 전자 제조 시스템을 구축할 수 있도록 지원합니다.
I.C.T는 소형 PCB부터 고밀도 대형 보드까지 포괄하는 YSM10, YSM20, YSM40R을 포함한 여러 Yamaha SMT 마운터를 제공합니다. 모든 모델은 모듈식 구성, 빠른 배치, 폭넓은 구성 요소 호환성 및 고정밀 작동 기능을 갖추고 있어 다양한 생산 라인 요구 사항에 적합합니다.
| 고객 성공 비디오
카자흐스탄에서는 I.C.T가 전원 공급 장치 제조를 위한 완전 자동 SMT 생산 라인을 성공적으로 납품했습니다. 엔지니어는 현장 설치 및 교육을 제공하여 원활한 생산을 보장했습니다. 이 라인에는 SMT 로더, 완전 자동 프린터, 리플로우 오븐, SMT 컨베이어 및 오프라인 AOI 검사가 포함되었습니다.
고객 피드백: '모든 기계는 중국산입니다I.C.T. 감사합니다. 품질과 가격이 좋습니다. 이 라인을 구축한 Andy와 Billy에게 감사합니다. 그리고 이 기계를 사용하도록 교육해 주셔서 감사합니다.'
| 서비스 및 교육 지원
I.C.T는 포괄적인 서비스 및 교육 솔루션을 제공합니다. 엔지니어는 현장 시운전, 설치 안내, 운영 교육을 수행하여 고객이 빠르게 적응할 수 있도록 돕습니다. 교육에는 기계 작동, 생산 라인 최적화 및 유지 관리 루틴이 포함됩니다. 단일 기계이든 전체 공장 설정이든 I.C.T는 즉각 대응하는 엔드투엔드 기술 지원을 제공합니다.
| 고객 칭찬
고객은 I.C.T 엔지니어의 전문성, 인내심, 대응력을 칭찬합니다. YSM20R과 전체 제품군은 우수한 품질, 신속한 배송, 세심한 포장으로 유명합니다. 고객은 원활한 시운전과 효과적인 교육을 통해 직원이 첫날부터 효율적으로 작업할 수 있다고 보고합니다.
| 우리의 인증
YSM20R 및 전체 I.C.T 생산 라인은 CE, RoHS 및 ISO9001 인증을 보유하여 국제 품질 표준을 충족합니다. I.C.T는 또한 독점 특허를 보유하여 전 세계 고객에게 혁신적이고 안정적이며 안전한 장비를 보장합니다.
| I.C.T 및 공장 정보
I.C.T는 빠르게 성장하는 대규모 팀으로 완벽한 R&D 및 제조 시스템을 운영하며 80개 이상의 국가에서 1,700개 이상의 글로벌 고객에게 서비스를 제공하고 있습니다. 엄격한 품질 관리를 통해 모든 SMT 픽앤플레이스 기계가 높은 정밀도와 신뢰성 표준을 충족하도록 보장합니다. I.C.T는 유연하고 확장 가능한 전체 공장 SMT 솔루션을 제공하는 데 전념하고 있습니다.
