I.C.T -S300
I.C.T
smt pcb metal coating machines
| 수량： | |
|---|---|

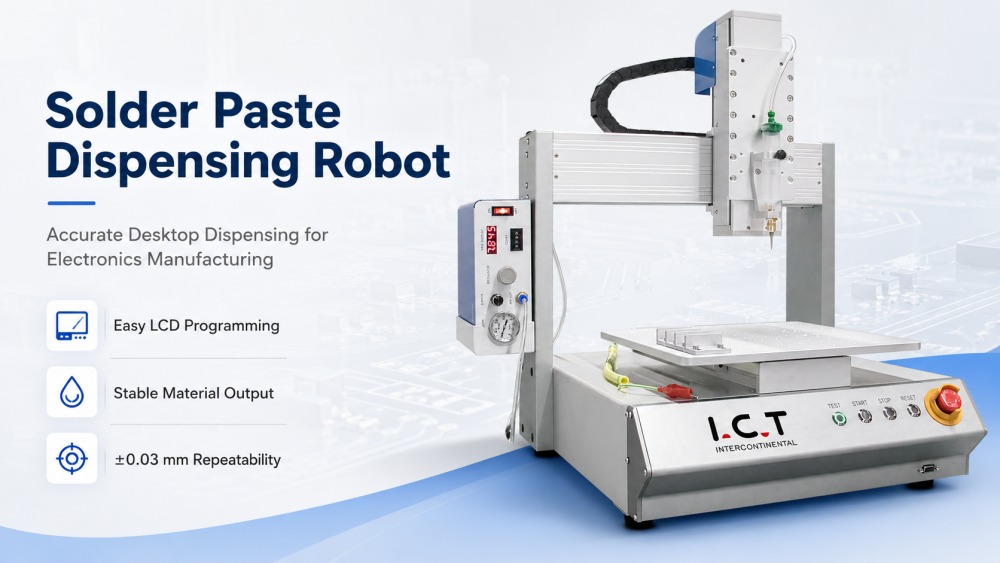

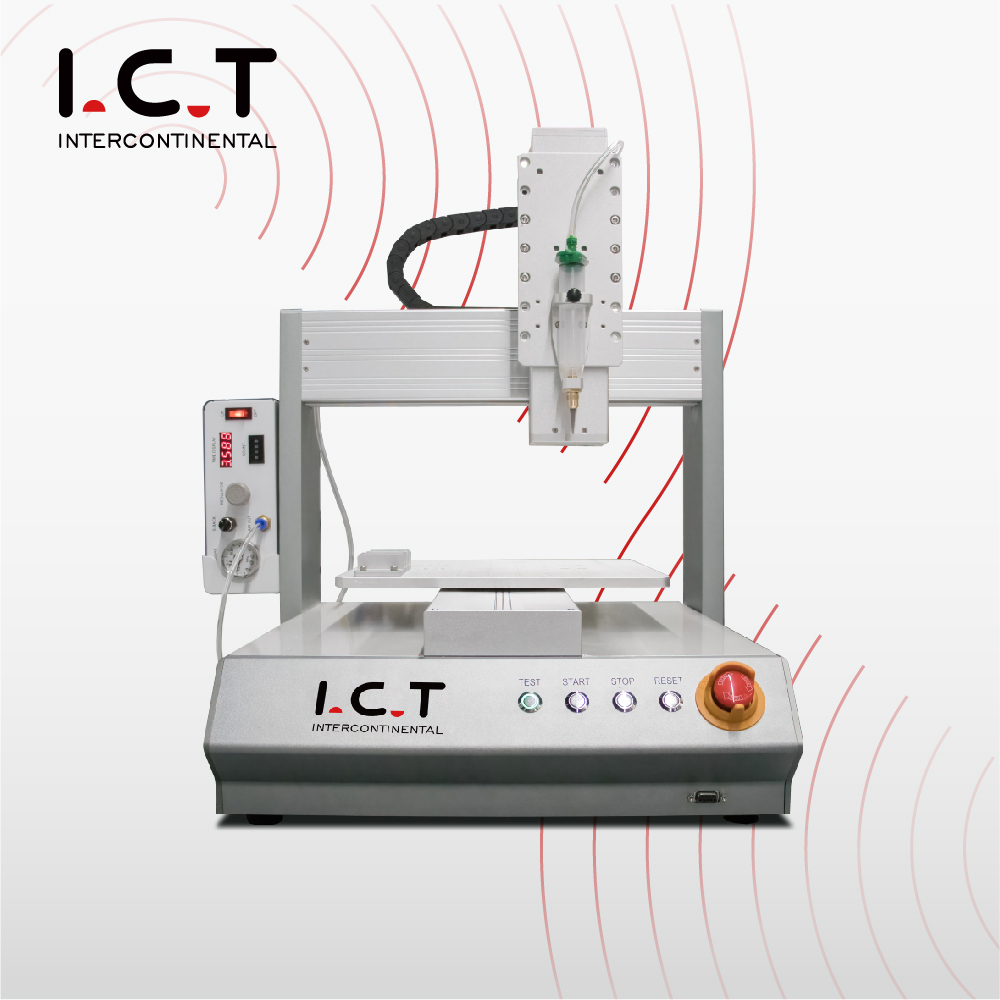

I.C.T 데스크 자동 제트 디스펜싱 기계는 PCB 어셈블리, LED 제품, 반도체 부품, 광학 부품 및 소형 전자 모듈에 제어된 재료 적용이 필요한 제조업체를 위해 제작되었습니다. UV 접착제, AB 접착제, 에폭시, 백색 접착제, EMI 전도성 접착제, 실리콘, 은 접착제, 빨간색 접착제, 솔더 페이스트, 열 페이스트 및 전자 제품 생산에 사용되는 기타 일반적인 재료를 지원합니다. 작업자는 휴대용 LCD 컨트롤러를 통해 분배 경로를 교육하고 속도, 분배 시간, 정지 시간 및 출력 크기와 같은 주요 값을 조정할 수 있습니다. 300×300mm, 400×400mm 및 500×500mm 작업 영역 옵션을 통해 공장에서는 넓은 바닥 공간을 차지하지 않고도 정밀 분배를 처리할 수 있는 실용적인 방법을 제공합니다.
모든 공장에서 첫 날부터 대형 인라인 디스펜서가 필요한 것은 아닙니다. 많은 팀에는 먼저 엔지니어, 기술자 또는 소규모 생산 셀 근처에 배치할 수 있는 소형 기계가 필요합니다. I.C.T-S300 데스크 제트 디스펜싱 기계는 이러한 유형의 작업을 위해 설계되었습니다. 작업자는 벤치탑 형식으로 분배를 제어할 수 있으므로 샘플, 수리 작업, 시험 실행 및 혼합 제품 생산에 적합합니다. 전체 공장 레이아웃을 변경하지 않고도 기계를 엔지니어링실이나 생산 구역에 배치할 수 있습니다. 수동 분배보다 더 나은 제어를 원하지만 여전히 유연성이 필요한 고객에게 이 구조는 매우 실용적인 단계입니다.
실제 전자 작업장에서는 하나의 유체만 사용하는 경우가 거의 없습니다. 언젠가는 솔더 페이스트가 필요할 수도 있습니다. 다른 날에는 에폭시, 실리콘, UV 접착제, 빨간색 접착제, 은 접착제 또는 열 페이스트가 필요할 수 있습니다. 이 기계는 더 넓은 공정 범위를 위해 설계되었습니다. PCB 전자 부품 고정, LED 디스펜싱, 광학 렌즈 접합, 칩 접합, 하드웨어 코팅, 배터리 밀봉 및 기타 응용 작업을 지원할 수 있습니다. 이는 단일 목적의 PCB 디스펜싱 기계 그 이상입니다. 다양한 제품 유형을 취급하는 공장의 경우 재료 호환성은 하나의 기계가 더 많은 작업을 처리하는 데 도움이 됩니다. 또한 공정 엔지니어가 생산 방법을 테스트하고 개선할 수 있는 여지를 더 많이 제공합니다.
기계는 점, 직선, 표면, 호, 원, 불규칙 곡선 및 3D 비평탄 트랙에 대한 분배 경로를 생성할 수 있습니다. PCB 및 구성 요소 모양이 깨끗하거나 단순하지 않은 경우가 많기 때문에 이는 중요합니다. 재료는 작은 구성 요소 주위, 곡선 모서리를 가로질러 또는 제한된 접착 영역으로 들어가야 할 수도 있습니다. 이 시스템은 또한 배열 작업, 그래픽 검색, 3D 타원 기능, 일반 그래픽 삽입 및 그룹 편집을 지원합니다. 이러한 도구는 작업자가 수작업에서 반복 가능한 기계 작업으로 전환하는 데 도움이 됩니다. 결과적으로 재료 배치 방법과 정지 위치를 더 효과적으로 제어할 수 있습니다.
디스펜싱 품질은 바늘 끝에서 나타나는 경우가 많습니다. 컷오프가 불량한 경우 작업자는 테일링, 누출, 추가 재료 또는 고르지 않은 점을 볼 수 있습니다. 이 디스펜싱 기계는 전용 디스펜싱 컨트롤러를 사용하여 출력을 안정적으로 유지하고 접착제 파손을 개선합니다. 또한 자동 경화 방지 기능이 설계되어 반복 사용 시 바늘 막힘을 줄이는 데 도움이 됩니다. 이는 건조되거나 두꺼워지거나 작업 중 동작이 변경될 수 있는 재료로 작업할 때 유용합니다. 생산 팀의 경우 더 깨끗한 결과물은 청소를 위한 정지 횟수가 적고 수동 수정이 필요한 보드가 줄어든다는 것을 의미합니다. 여기에서 작은 개선을 하면 라인의 실시간 시간을 절약할 수 있습니다.
시스템은 999개의 디스펜싱 프로세스 파일을 저장할 수 있으며 각 파일에는 최대 65,535개의 포인트가 있습니다. 이를 통해 기계는 다양한 제품, 설비 또는 프로세스 버전에 충분한 메모리를 확보할 수 있습니다. 반복 순서가 반환되면 운영자는 처음부터 전체 경로를 다시 작성할 필요가 없습니다. 저장된 파일을 열어서 확인하고, 조정하고, 다시 사용할 수 있습니다. 이를 통해 설정 시간을 줄이고 검증된 프로세스 데이터를 향후 작업에 사용할 수 있도록 유지합니다. 소규모 배치, 엔지니어링 샘플 또는 고객별 제품을 생산하는 기업의 경우 강력한 프로그램 저장 기능을 통해 생산이 더욱 체계화됩니다. 또한 새로운 운영자가 추측하는 대신 테스트된 설정을 따르는 데 도움이 됩니다.
I.C.T 데스크 자동 제트 디스펜싱 기계는 Logoshop 소프트웨어와 함께 작동할 수 있으며 NC, AI, DXF, JPG, BMP 및 스캔 파일과 같은 파일 형식을 가져올 수 있습니다. 이는 엔지니어링 설계와 생산 운영 간의 격차를 해소하는 데 도움이 됩니다. 고객이 이미 도면 데이터나 그래픽 정보를 갖고 있는 경우 팀에서는 이를 활용하여 보다 효율적으로 디스펜싱 경로를 준비할 수 있습니다. 이렇게 하면 모든 지점을 손으로 가르칠 필요성이 줄어듭니다. 특히 제품이 자주 바뀌거나 토출 형태가 단순하지 않은 경우에 유용합니다. 프로세스 엔지니어에게 이 기능은 제품 설계부터 기계 실행까지 더욱 깔끔한 경로를 제공합니다.
| 데스크 자동 제트 디스펜스 기계 사양:
| 아이템 | I.C.T-S300 | I.C.T-S300L | I.C.T-S500 |
|---|---|---|---|
| 작업 영역 | 300(X) × 300(Y) × 95(Z)mm | 400(X) × 400(Y) × 95(Z)mm | 500(X) × 500(Y) × 95(Z)mm |
| 기계 크기 | 490(L) × 528(W) × 679(H)mm | 590(L) × 628(W) × 679(H)mm | 690(L) × 728(W) × 679(H)mm |
| 이동 속도 | 400mm/초(XY), 200mm/초(Z) | 400mm/초(XY), 200mm/초(Z) | 400mm/초(XY), 200mm/초(Z) |
| 최대 부하 | 8kg | 8kg | 8kg |
| 드라이브 모드 | 스테핑 모터 + 벨트 + 정밀 리니어 가이드 레일 | 스테핑 모터 + 벨트 + 정밀 리니어 가이드 레일 | 스테핑 모터 + 벨트 + 정밀 리니어 가이드 레일 |
| XYZ 반복성 | ±0.03mm | ±0.03mm | ±0.03mm |
| 운영 체제 | LCD 패널/휴대용 프로그래밍 장치 | LCD 패널/휴대용 프로그래밍 장치 | LCD 패널/휴대용 프로그래밍 장치 |
| 프로그램 용량 | 999개 매개변수 파일, 파일당 65,535포인트 | 999개 매개변수 파일, 파일당 65,535포인트 | 999개 매개변수 파일, 파일당 65,535포인트 |
| 움직임 패턴 | 3축 점대점, 연속선, 호 | 3축 점대점, 연속선, 호 | 3축 점대점, 연속선, 호 |
| 전원 공급 장치 | AC220V, 50/60Hz, 0.5kW | AC220V, 50/60Hz, 0.5kW | AC220V, 50/60Hz, 0.5kW |
| 무게 | 약 35kg | 약 45kg | 약 55kg |
* I.C.T는 품질과 성능을 위해 계속 노력하고 있으며, 사양과 외관은 특별한 공지 없이 업데이트될 수 있습니다. 다른 경우 새 목록을 따르십시오.
| PCBA 코팅 라인 장비 목록
이 제품은 I.C.T의 코팅 및 디스펜싱 생산 솔루션 내부에 배치될 수 있습니다. 관련 제품에는 데스크탑 또는 인라인 디스펜스 시스템, 컨포멀 코팅 기계, UV 경화 오븐, IR 경화 오븐, PCB 컨베이어, 코팅 AOI 및 PCBA 디패널링 장비가 포함될 수 있습니다. 이 작업흐름에서 디스펜싱 기계는 선택한 위치에 접착제, 페이스트, 실리콘, 열 재료 또는 보호액을 도포합니다. 코팅 기계는 더 넓은 PCB 영역을 보호할 수 있는 반면, 경화 장비는 도포 후 재료 반응을 완료합니다. AOI는 프로세스 확인을 지원하고 패널 분리 장비는 보드 분리 단계를 완료하는 데 도움이 됩니다. 보다 완벽한 코팅 및 디스펜싱 영역을 구축하는 고객의 경우 보드 크기, 재료 유형, 속도 및 레이아웃을 기준으로 이러한 기계를 선택할 수 있습니다.
| 제품명 | PCBA 코팅 라인의 목적 |
|---|---|
방진, 방수, 방폭 보호를 위해 회로 기판에 정밀한 보호 코팅을 적용합니다. | |
IR 또는 UV 광선으로 코팅을 경화시켜 내구성과 강력한 보호를 보장합니다. | |
효율적인 처리를 위해 코팅 라인을 통해 회로 기판을 원활하게 운반합니다. | |
생산 라인에 PCB를 제공하고 저장하여 원활한 입출력을 보장합니다. | |
| 컨포멀 코팅 AOI | 코팅 품질을 검사하고 결함을 감지하여 높은 기준을 보장합니다. |
