| 웨이브 솔더링 머신
I.C.T W 시리즈 DIP 웨이브 솔더링 기계는 DIP 생산 라인 및 THT 조립 라인을 위한 성숙하고 널리 신뢰받는 PCB 웨이브 솔더 시스템입니다. 이 SMT DIP 웨이브 납땜 기계는 일본의 Kuroda 스프레이 기술, 수평 독립 가열 및 스마트 에너지 절약 설계를 결합하여 산화를 최소화하면서 관통 구멍 부품에 완벽한 습윤성을 제공합니다. 실행 전력은 7kW에 불과하며 옵션으로 제공되는 질소 보호 기능은 최고 품질 요구 사항을 충족합니다. 전 세계 수천 개의 공장에서 수년간 성공적으로 운영된 후 효율적이고 안정적인 DIP 라인을 구축하는 고객의 첫 번째 선택이 되었습니다.
| 특징
조정 가능한 분무 영역과 피라미드 필터를 갖춘 일본산 Kuroda 노즐은 매 사이클마다 균일하고 경제적인 플럭스 코팅을 생성합니다. 디지털 유량계와 안정적인 압력 밸브는 폐기물을 줄이고 용광로를 깨끗하게 유지합니다. 이는 대량 DIP 생산 라인에서 SMT DIP 웨이브 납땜 기계의 주요 장점입니다.
타사의 독립적인 과열 보호 기능과 PLC+PID 폐쇄 루프 제어 기능이 여러 안전 장벽을 제공합니다. 24시간 작동 중에 작업자와 전체 PCB 웨이브 솔더 시스템을 실시간 모니터링하고 즉각적인 비상 정지 보호 장치를 제공합니다.
폐쇄된 열기 경로와 정류판을 갖춘 수평 독립 가열 구역은 전체 보드에 완벽하게 균일한 온도를 보장합니다. 예열 시간은 약 15분에 불과하며 일반 전력 소비량은 7kW로 유지됩니다. 이는 유사한 DIP 웨이브 솔더링 기계 중에서 가장 효율적인 가열입니다.
| DIP 라인 장비 목록
| 모델 | W4 | W3 | W2 |
| 차원:(mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| 무게(kg) | 약 1500kg | 약 1200kg | 약 790kg |
| 전원 공급 장치 | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| 스타트업 파워 | 32kw | 24kw | 16kw |
| 작동 전력 | 12kw | 9kw | 7kw |
| 제어 시스템 | plc | ||
| 스프레이 시스템 | |||
| 전송방식 | 스텝 모터 | ||
| 스프레이 압력 | 0.25Mpa--0.4Mpa | ||
| 럭스 흐름 | 10--100ml/분 | ||
| 배기 직경 | Φ200mm | ||
| 배기 용량 | 25m3/분 | ||
| 예열 시스템 | |||
| 예열 모드 | 열기 | ||
| 제어 모드 | PID + SSR | ||
| 예열 구역 | 4 | 3 | 2 |
| 예열 길이 | 1800mm | 1600mm | 1200mm |
| 예열온도 | (실온)-250°C | ||
| 예열 시간(분) | 약 15분(150°C 설정) | ||
| 컨베이어 시스템 | |||
| PCB 크기:LxW(mm) | 최소: 80x60mm; 최대: 400x300mm | ||
| 컨베이어 속도 | 0-2000(mm/분) | ||
| 컨베이어 높이 | 750+/-20(mm) | ||
| 손가락 | 더블 후크 클로(표준) | ||
| 컨베이어 너비 제어 | 수동으로 | ||
| 컨베이어 각도 | 4~7도 | ||
| 납땜 시스템 | |||
| 솔더팟 스타일 | 기계식 모터 드라이브 | ||
| 솔더 포트 재료 | 풀 티타늄(표준 FT) | ||
| 솔더 포트 온도 | 300 ° C | ||
| 솔더 포트 용량 | 무연 350kg | 무연 300kg | 무연 250kg |
| 다른 | |||
| 손가락 청소 시스템 | 브러시 | ||
| DIP 라인 장비 목록

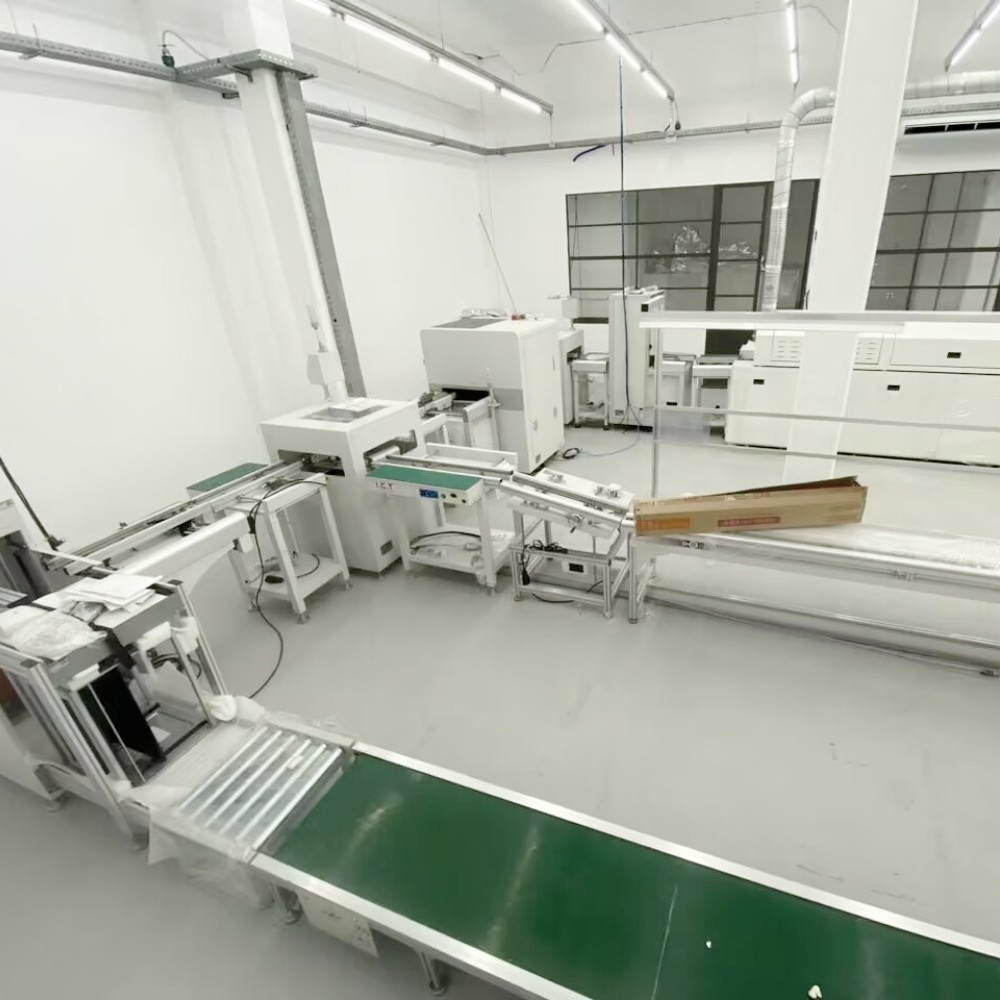

당사의 DIP 생산 라인은 효율적이고 정밀한 PCB 조립을 위한 고급 도구를 제공합니다. 완전 자동화된 DIP 라인에는 정확한 부품 배치를 위한 DIP 삽입 라인, 원활한 PCB 진입을 위한 웨이브 로더, 안전한 출구를 위한 웨이브 언로더 및 최종 점검을 위한 조립 벨트 라인이 포함됩니다. 이 고품질 PCB DIP 생산 라인은 안정적인 작동, 안정적인 THT 삽입 및 비용 효율적인 조립을 보장하여 다양한 산업 요구를 충족합니다. 모듈식 설계와 I.C.T의 글로벌 지원을 통해 스루홀 작업의 생산성을 높입니다.
| 고객 성공 비디오

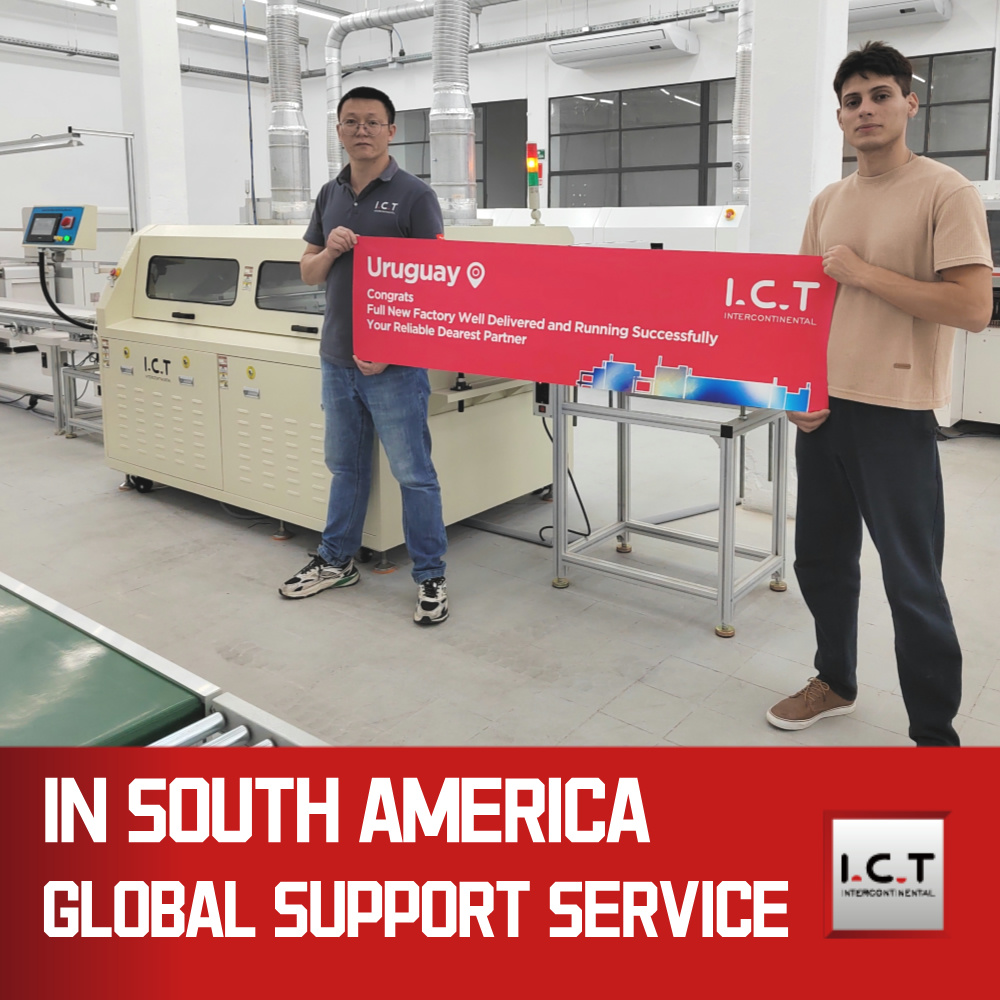

I.C.T 엔지니어는 스마트 미터 제조업체를 위한 W 시리즈 DIP 웨이브 납땜 기계를 설치하고 시운전하기 위해 우루과이로갔습니다. 고객은 대량 DIP 생산 라인을 운영하고 있으며 대형 부품이 포함된 복잡한 PCB을 위한 안정적인 무연 납땜이 필요했습니다. 우리 팀이 설정 및 운전자 교육을 완료한 후, 기계는 단 7kW의 구동 전력과 완벽한 조인트 품질로 최고 속도에 도달했습니다. 고객은 THT 조립 라인에서 DIP 웨이브 납땜 기계가 원활하게 작동하는 모습을 보여주는 동영상을 공유하면서 낮은 에너지 비용, 손쉬운 유지 관리 및 탁월한 판매 후 지원을 칭찬했습니다. 이 우루과이 스마트 미터 프로젝트는 많은 라틴 아메리카 DIP 라인의 성공적인 참고 자료가 되었습니다.
| 전문가 서비스 및 교육
I.C.T는 라인 레이아웃 설계 및 전문 설치부터 상세한 운영자 교육 및 연중무휴 글로벌 기술 서비스에 이르기까지 모든 DIP 웨이브 납땜 기계에 대한 완벽한 지원을 제공합니다. 당사의 숙련된 엔지니어는 귀하의 PCB 웨이브 솔더 시스템과 전체 THT 라인이 최대 가동 시간과 성능을 달성하도록 보장합니다.
| 고객 칭찬
전 세계 고객들은 당사의 DIP 웨이브 솔더링 기계의 탁월한 안정성, 극도로 낮은 운영 비용 및 복잡한 보드에서의 깔끔한 솔더링 결과를 높이 평가합니다. 그들은 특히 유사한 SMT DIP 웨이브 솔더링 기계 중에서 빠른 글로벌 대응, 강력한 수출 포장 및 뛰어난 가치를 높이 평가합니다.
| 품질 인증
모든 I.C.T DIP 웨이브 납땜 기계는 CE, CCC, UL, RoHS 및 ISO9001 인증과 여러 발명 특허를 보유하고 있으며 현대 DIP 생산 라인에 대한 가장 엄격한 국제 안전 및 환경 표준을 완전히 충족합니다.
| I.C.T 회사 및 공장 소개
I.C.T는 25년 이상의 경험을 보유한 SMT 및 DIP 생산 라인 전문 원스톱 솔루션 제공업체입니다. 둥관에 위치한 12,000㎡ 규모의 공장에는 엔지니어 20명을 포함해 직원 89명이 근무하고 있습니다. 우리는 모든 핵심 장비를 자체적으로 설계 및 제조하며 72개국에서 1600명 이상의 고객에게 서비스를 제공하고 있습니다. 엄격한 품질 관리와 지속적인 혁신을 통해 당사는 전 세계적으로 고성능 PCB 웨이브 솔더 시스템 분야에서 가장 신뢰할 수 있는 파트너가 되었습니다.
