| DIP 생산 라인용 무연 웨이브 납땜 기계
I.C.T W 시리즈 무연 웨이브 납땜 기계는 전 세계 THT 조립 라인 및 DIP 생산 라인을 위한 성숙한 핵심 장비입니다. 이 무연 웨이브 솔더링 기계는 일본산 Kuroda 노즐, 수평 독립 가열 구역 및 스마트 에너지 절약 설계를 결합하여 최소한의 전력 소비로 우수한 습윤성을 달성합니다. 단 7kW의 정상 작동과 선택적인 질소 시스템을 통해 자동차 전자 장치, 스마트 미터 및 산업용 제어 보드의 요구 사항을 완벽하게 충족합니다. 수천 개의 공장에서 수년간 성공적으로 운영된 후, 이 무연 웨이브 납땜 기계는 신뢰할 수 있는 이중 플랫폼 웨이브 납땜 기계 또는 대형 부품용 웨이브 납땜 기계가 필요한 고객을 위한 첫 번째 선택이 되었습니다.
| 특징
조정 가능한 분무 영역과 피라미드 필터를 갖춘 일본의 Kuroda Seiko 노즐은 항상 안정적이고 경제적인 플럭스 코팅을 제공합니다. 디지털 흐름 제어 및 압력 안정 밸브는 플럭스 낭비를 크게 줄여 무연 웨이브 솔더링 기계를 실행하는 분주한 DIP 생산 라인에서 챔버를 깨끗하게 유지합니다.
타사의 독립적인 과열 보호 기능과 PLC+PID 폐쇄 루프 제어 기능이 완벽한 안전 백업을 제공합니다. 실시간 모니터링 및 자동 비상 정지는 무연 웨이브 솔더링 기계의 연속 작동 중에 작업자와 장비를 보호합니다.
폐쇄된 열기 경로와 정류판이 있는 수평 독립 가열 구역은 전체 보드에 걸쳐 완벽하게 균일한 온도를 보장합니다. 예열 시간은 15분밖에 걸리지 않으며 일반 전력은 7kW로 유지됩니다. 이는 유사한 이중 플랫폼 웨이브 납땜기 및 대형 부품용 웨이브 납땜기 중에서 가장 효율적인 성능입니다.
| DIP 라인 장비 목록
| 모델 | W4 | W3 | W2 |
| 차원:(mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| 무게(kg) | 약 1500kg | 약 1200kg | 약 790kg |
| 전원 공급 장치 | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| 스타트업 파워 | 32kw | 24kw | 16kw |
| 작동 전력 | 12kw | 9kw | 7kw |
| 제어 시스템 | plc | ||
| 스프레이 시스템 | |||
| 전송방식 | 스텝 모터 | ||
| 스프레이 압력 | 0.25Mpa--0.4Mpa | ||
| 럭스 흐름 | 10--100ml/분 | ||
| 배기 직경 | Φ200mm | ||
| 배기 용량 | 25m3/분 | ||
| 예열 시스템 | |||
| 예열 모드 | 열기 | ||
| 제어 모드 | PID + SSR | ||
| 예열 구역 | 4 | 3 | 2 |
| 예열 길이 | 1800mm | 1600mm | 1200mm |
| 예열온도 | (실온)-250°C | ||
| 예열 시간(분) | 약 15분(150°C 설정) | ||
| 컨베이어 시스템 | |||
| PCB 크기:LxW(mm) | 최소: 80x60mm; 최대: 400x300mm | ||
| 컨베이어 속도 | 0-2000(mm/분) | ||
| 컨베이어 높이 | 750+/-20(mm) | ||
| 손가락 | 더블 후크 클로(표준) | ||
| 컨베이어 너비 제어 | 수동으로 | ||
| 컨베이어 각도 | 4~7도 | ||
| 납땜 시스템 | |||
| 솔더팟 스타일 | 기계식 모터 드라이브 | ||
| 솔더 포트 재료 | 풀 티타늄(표준 FT) | ||
| 솔더 포트 온도 | 300 ° C | ||
| 솔더 포트 용량 | 무연 350kg | 무연 300kg | 무연 250kg |
| 다른 | |||
| 손가락 청소 시스템 | 브러시 | ||
| DIP 라인 장비 목록

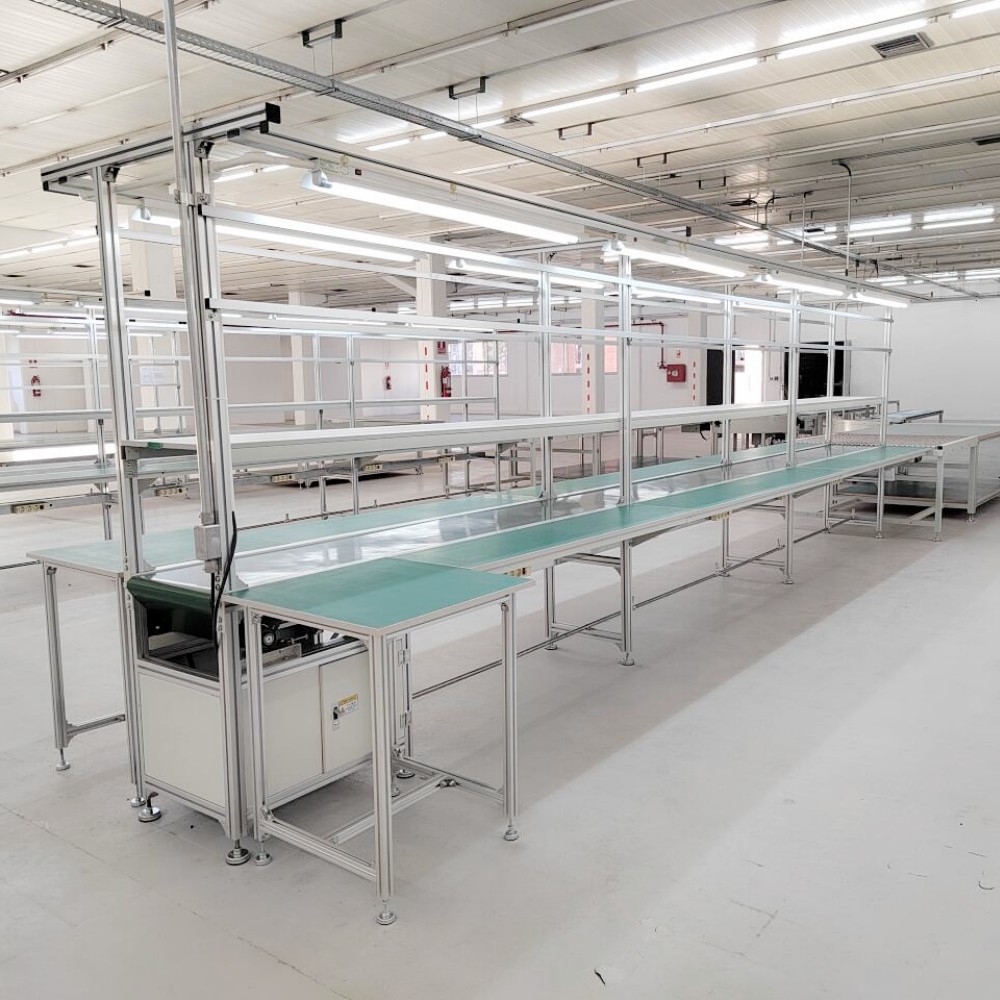

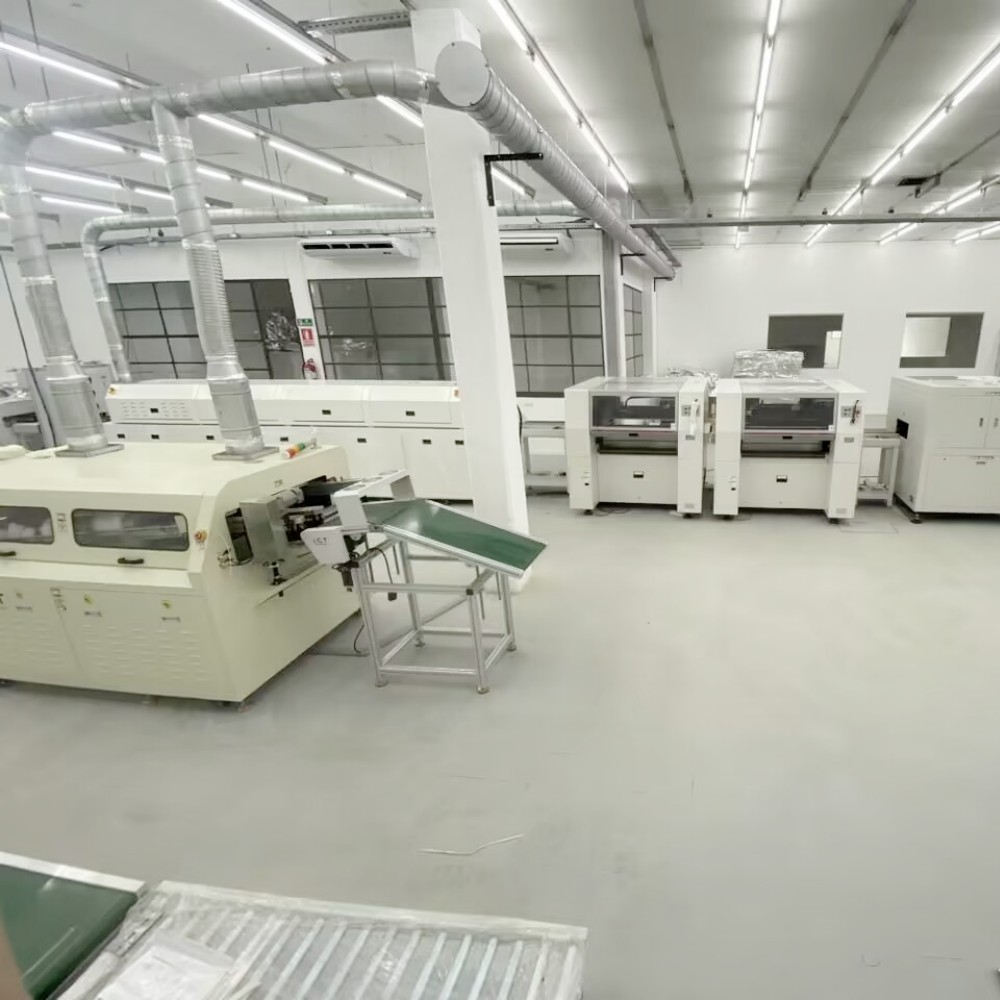

당사의 DIP 생산 라인은 효율적이고 정밀한 PCB 조립을 위한 고급 도구를 제공합니다. 완전 자동화된 DIP 라인에는 정확한 부품 배치를 위한 DIP 삽입 라인, 원활한 PCB 진입을 위한 웨이브 로더, 안전한 출구를 위한 웨이브 언로더 및 최종 점검을 위한 조립 벨트 라인이 포함됩니다. 이 고품질 PCB DIP 생산 라인은 안정적인 작동, 안정적인 THT 삽입 및 비용 효율적인 조립을 보장하여 다양한 산업 요구를 충족합니다. 모듈식 설계와 I.C.T의 글로벌 지원을 통해 스루홀 작업의 생산성을 높입니다.
| 고객 성공 비디오
I.C.T 엔지니어들은 스마트 미터 제조업체를 위한 W 시리즈 무연 웨이브 납땜 기계를 설치하고 시운전하기 위해 우루과이로갔습니다. 고객은 대량 DIP 생산 라인을 운영하고 있으며 대형 부품이 포함된 복잡한 PCB을 위한 안정적인 무연 납땜이 필요했습니다. 우리 팀이 설정 및 운전자 교육을 완료한 후, 기계는 단 7kW의 구동 전력과 완벽한 조인트 품질로 최고 속도에 도달했습니다. 고객은 THT 조립 라인에서 무연 웨이브 솔더링 기계가 원활하게 작동하는 모습을 보여주는 동영상을 공유하면서 낮은 에너지 비용, 손쉬운 유지 관리 및 우수한 애프터 서비스 지원을 칭찬했습니다. 이 우루과이 스마트 미터 프로젝트는 많은 라틴 아메리카 DIP 라인의 성공적인 참고 자료가 되었습니다.
| 전문가 서비스 및 교육
I.C.T는 라인 계획 및 설치부터 전문 교육 및 연중무휴 글로벌 기술 지원에 이르기까지 모든 무연 웨이브 납땜 기계에 대한 완전한 서비스 패키지를 제공합니다. 당사의 숙련된 엔지니어는 귀하의 THT 생산 라인이 위험 없이 최고의 효율성으로 운영되도록 보장합니다.
| 고객 칭찬
전 세계 고객들은 당사의 무연 웨이브 솔더링 기계의 탁월한 안정성, 극도로 낮은 운영 비용 및 대형 부품에 대한 완벽한 솔더링 품질을 높이 평가합니다. 특히 다른 Double Platform Wave Soldering Machine에 비해 빠른 글로벌 반응, 견고한 수출 포장 및 탁월한 가치를 높이 평가합니다.
| 품질 인증
모든 I.C.T 무연 웨이브 납땜 기계는 CE, CCC, UL, RoHS 및 ISO9001 인증과 여러 발명 특허를 보유하고 있어 THT 생산 라인에 대한 가장 엄격한 국제 안전 및 환경 표준을 완전히 충족합니다.
| I.C.T 회사 및 공장 소개
I.C.T는 25년 이상의 경험을 보유한 SMT 및 DIP 생산 라인을 위한 전문적인 전체 라인 솔루션 제공업체입니다. 둥관에 위치한 12,000㎡ 규모의 공장에는 엔지니어 20명을 포함해 직원 89명이 있습니다. 우리는 모든 것을 자체적으로 설계하고 제조하며 72개국의 1600명 이상의 고객에게 서비스를 제공합니다. 엄격한 품질 관리와 지속적인 혁신을 통해 우리는 전 세계적으로 고성능 무연 웨이브 솔더링 기계 분야에서 가장 신뢰할 수 있는 파트너가 되었습니다.
