SMT 구성 요소 배치 이동은 픽 앤 플레이스 프로세스 중에 구성 요소가 의도한 패드 위치에 장착되지 않을 때 발생합니다. 이 문제는 처음에는 사소해 보일 수 있지만 솔더 브리징, 솔더 접합 개방, 삭제 표시, 불량한 전기 접촉, 재작업 및 리플로우 후 불안정한 제품 품질로 이어질 수 있습니다.
전자 제조업체의 경우 배치 중 부품 정렬 불량은 기계 정확도 문제만이 아닙니다. 이는 PCB 서포트, 노즐 마모, 피더 위치, 시각 인식, 솔더 페이스트 상태, 배치 압력, 보드 변형 또는 잘못된 프로그램 데이터로 인해 발생할 수 있습니다. 안정적인 SMT 프로세스를 위해서는 배치 체인의 모든 부분이 함께 작동해야 합니다.
이 가이드에서는 가장 일반적인 SMT 배치 오프셋 원인을 설명하고 엔지니어가 실제적인 방법으로 문제를 해결할 수 있는 방법을 보여줍니다.
부품 이동은 부품이 설계된 패드 중앙에서 멀리 배치되었음을 의미합니다. 오프셋은 X 방향, Y 방향, 회전 각도 또는 세 가지 모두의 조합으로 발생할 수 있습니다. 어떤 경우에는 부품이 중심에서 약간만 벗어나도 검사를 통과할 수 있습니다. 더 심각한 경우에는 눈에 띄는 납땜 결함이나 기능 장애가 발생합니다.
SMT 구성 요소 배치 변화는 일반적으로 여러 형태로 나타납니다.
첫째, 부품이 패드 중앙에서 옆으로 움직일 수 있습니다. 이는 소형 칩 부품, 저항기, 커패시터, 다이오드 및 미세 피치 IC에서 흔히 발생합니다. 둘째, 부품이 약간 회전할 수 있으며 이는 리드 정렬 및 솔더 조인트 형성에 영향을 미칠 수 있습니다. 셋째, 부품이 패드에 올바르게 안착되지 않고 솔더 페이스트 가장자리에 놓일 수 있습니다. 넷째, 부품이 리플로우 전에는 올바르게 보이지만 솔더 젖음 불균형으로 인해 리플로우 중에 움직일 수 있습니다.
각 유형의 교대조는 서로 다른 단서를 제공합니다. 한 방향으로 반복적으로 이동하면 기계 보정, 보드 위치 지정 또는 프로그램 오프셋이 나타날 수 있습니다. 무작위 이동은 노즐, 진공, 피더, 솔더 페이스트 또는 보드 지지 불안정성을 나타낼 수 있습니다.
최신 SMT 생산에서는 더 작은 구성요소, 더 좁은 패드 간격, 더 빠른 배치 속도를 사용합니다. 이로 인해 프로세스가 덜 관대해집니다. 대형 칩 부품에 허용되는 작은 배치 오프셋은 0201 부품, BGA, QFN 또는 미세 피치 커넥터에 심각한 문제를 일으킬 수 있습니다.
부품이 중앙에 위치하지 않으면 솔더 페이스트 볼륨이 더 이상 균형을 이루지 않습니다. 리플로우 중에 용융된 솔더가 부품을 올바른 위치에서 더 멀리 끌어당길 수 있습니다. 이로 인해 브리징, 묘비, 불충분한 납땜, 왜곡된 부품 또는 숨겨진 접합 약점이 발생할 수 있습니다.

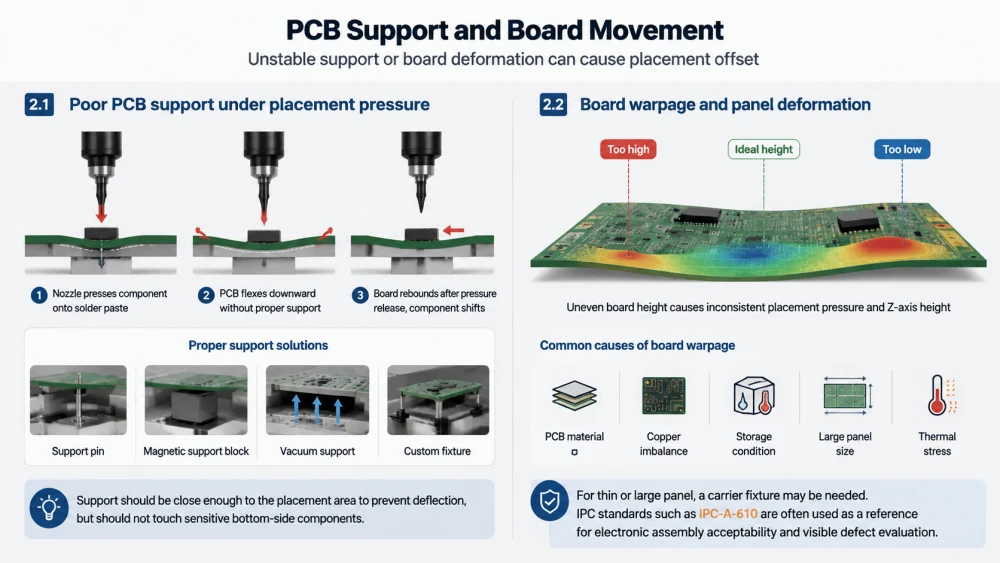

가장 간과되는 SMT 배치 오프셋 원인 중 하나는 불안정한 PCB 지원입니다. 실장 중에 보드가 움직이거나 휘거나 진동하거나 제대로 고정되지 않으면 고정밀 실장 기계라도 안정적인 결과를 유지할 수 없습니다.
배치하는 동안 노즐은 부품을 솔더 페이스트 위에 밀어 넣습니다. PCB가 아래에서 지지되지 않으면 보드가 아래쪽으로 휘어질 수 있습니다. 보드가 리바운드되면 구성 요소가 약간 이동할 수 있습니다. 이는 얇은 보드, 대형 패널, 유연한 PCB 또는 부품 분포가 고르지 않은 보드에서 특히 일반적입니다.
엔지니어는 지지 핀, 자석 지지 블록, 진공 지지대 또는 맞춤형 고정 장치가 올바르게 배치되었는지 확인해야 합니다. 지지대는 편향을 방지하기 위해 배치 영역에 충분히 가까워야 하지만 민감한 하단 구성 요소에 닿아서는 안 됩니다.
PCB 뒤틀림으로 인해 패널 전체의 높이가 달라질 수 있습니다. 보드의 한 부분이 예상보다 높거나 낮을 경우 배치 압력과 Z축 높이가 일치하지 않을 수 있습니다. 일부 부품은 너무 세게 눌려지는 반면 다른 부품은 솔더 페이스트에 거의 닿지 않을 수도 있습니다.
보드 뒤틀림은 PCB 재료, 구리 불균형, 보관 조건, 패널 크기 또는 열 응력으로 인해 발생할 수 있습니다. 얇거나 큰 패널의 경우 캐리어 고정 장치가 필요할 수 있습니다. 과 같은 IPC 표준은 IPC-A-610 전자 어셈블리 수용성 및 가시적 결함 평가를 위한 참조 자료로 자주 사용됩니다.
노즐은 SMT 기계와 구성 요소 사이의 직접적인 접촉 지점입니다. 노즐이 부품을 중앙에서 안전하게 선택할 수 없으면 배치가 바뀔 가능성이 매우 높습니다.
마모된 노즐은 평탄도나 공기 밀봉 능력을 잃을 수 있습니다. 더러운 노즐에는 픽업 표면에 플럭스 잔류물, 먼지, 납땜 입자 또는 접착 물질이 있을 수 있습니다. 잘못된 노즐 크기는 부품 본체와 일치하지 않아 픽업이 불안정해지고 센터링이 부정확해질 수 있습니다.
소형 부품의 경우 노즐 상태가 중요합니다. 노즐이 너무 크면 테이프 포켓의 인접한 구성 요소에 닿을 수 있습니다. 너무 작으면 충분한 유지력을 제공하지 못할 수 있습니다. 노즐 팁이 손상되면 헤드가 빠르게 움직이는 동안 구성 요소가 회전할 수 있습니다.
진공 문제로 인해 구성품이 픽업과 배치 사이를 이동할 수 있습니다. 진공압력이 약하거나 불안정하거나 지연되는 경우 부품이 노즐 끝부분에서 미끄러질 수 있습니다. 이는 종종 무작위 배치 오프셋, 구성 요소 삭제 또는 간헐적인 인식 실패로 나타납니다.
엔지니어는 노즐, 진공 필터, 진공 파이프, 헤드 씰, 이젝터 및 진공 센서 값을 검사해야 합니다. 안정적인 진공 곡선은 기계가 알람을 보고하는지 여부만 확인하는 것보다 더 유용한 경우가 많습니다.

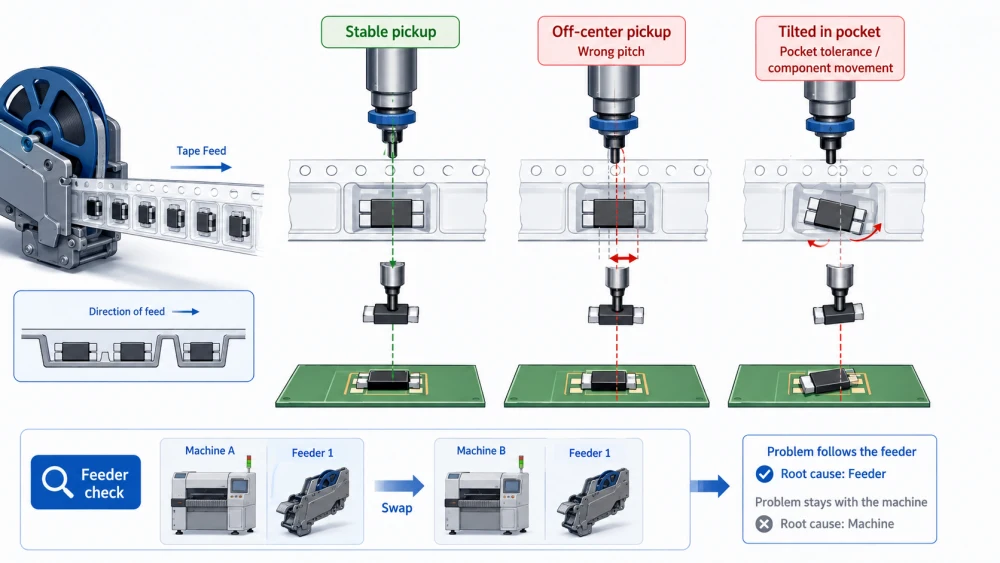

피더 오류는 배치 중 구성요소 정렬 불량의 또 다른 주요 원인입니다. 구성 요소가 테이프 포켓에 올바르게 표시되지 않으면 노즐이 중심에서 벗어날 수 있습니다. 기계는 여전히 배치할 수 있지만 구성요소 위치는 이동하거나 회전할 수 있습니다.
피더 피치, 테이프 전진 또는 픽업 좌표가 잘못된 경우 픽업 순간에 부품이 노즐 중심 아래에 안착되지 않습니다. 이로 인해 불안정한 픽업이 발생합니다. 비전 시스템은 작은 오류를 수정할 수는 있지만 열악한 기계적 픽업 상태를 완전히 해결할 수는 없습니다.
일반적인 징후로는 반복되는 픽업 오류, 부품이 노즐에 비스듬히 서 있는 것, 높은 거부율, 하나의 피더 위치에만 나타나는 배치 오프셋 등이 있습니다. 위치를 바꾼 후 피더에 문제가 발생하면 피더가 근본 원인일 가능성이 높습니다.
일부 구성 요소는 픽업 전에 테이프 포켓 내부로 이동할 수 있습니다. 이는 매우 작은 부품, 느슨한 포장, 손상된 캐리어 테이프 또는 피더 인덱싱 중 진동으로 인해 발생할 수 있습니다. 부품이 이미 포켓에서 기울어지거나 이동된 경우 노즐이 부품을 잘못된 중심에 집어 넣을 수 있습니다.
엔지니어는 피더 커버 테이프 장력, 스프로킷 맞물림, 피더 보정, 픽업 높이 및 부품 포켓 상태를 확인해야 합니다. 재료 포장 품질은 배치 안정성에 직접적인 영향을 미칠 수 있습니다.

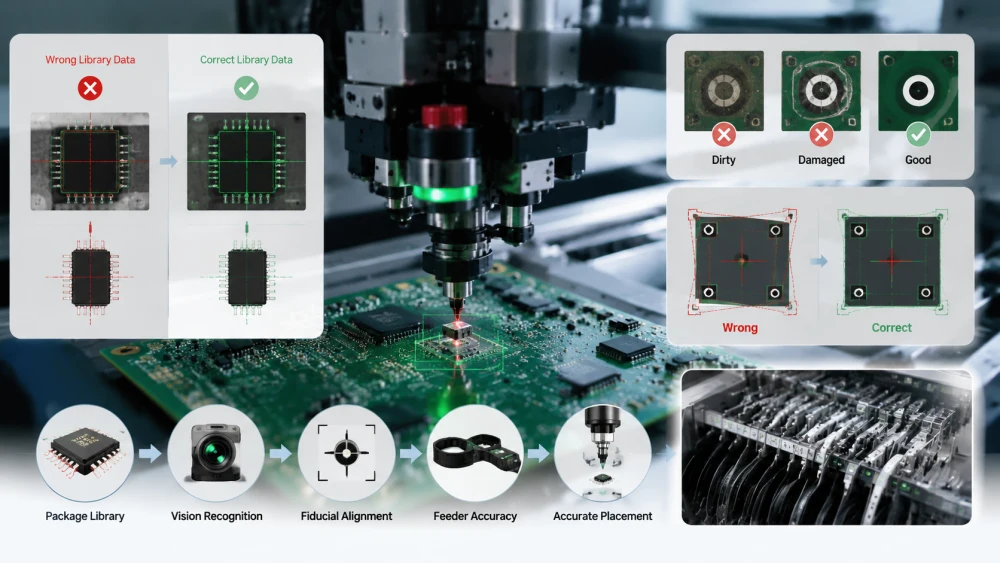

SMT 머신 비전은 배치 전에 구성 요소 위치를 수정하도록 설계되었습니다. 그러나 비전 데이터, 조명, 패키지 라이브러리 또는 기준 인식이 잘못된 경우 기계가 잘못된 오프셋을 계산할 수 있습니다.
모든 구성 요소에는 정확한 크기, 몸체 윤곽, 리드 위치, 두께, 극성 및 인식 매개변수가 필요합니다. 부품 라이브러리 데이터가 잘못된 경우 카메라가 잘못된 가장자리나 중심점을 인식할 수 있습니다. 그러면 기계는 잘못된 수정 값에 따라 부품을 배치할 수 있습니다.
이는 신제품 출시, 부품 교체, 라이브러리 복사 또는 수동 데이터 편집 후에 흔히 발생합니다. 엔지니어는 실제 구성 요소를 라이브러리 데이터와 비교해야 합니다. 특히 거의 동일해 보이지만 본체 크기나 리드 형상이 다른 유사한 패키지 유형의 경우 더욱 그렇습니다.
보드 기준이 더럽거나 손상되었거나 제대로 설계되지 않았거나 잘못 인식된 경우 전체 보드 좌표계가 이동할 수 있습니다. 이 경우 많은 구성요소가 비슷한 방향으로 오프셋을 보일 수 있습니다. 문제는 배치 헤드가 아닐 수도 있습니다. 보드 정렬 참조일 수 있습니다.
기준 마크는 명확한 대비, 충분한 간격 및 안정적인 솔더 마스크 정의를 가져야 합니다. 기계는 배치가 시작되기 전에 올바른 기준점을 일관되게 인식해야 합니다.
비전, 피더, 픽업 및 노즐 증상을 연결하는 더 넓은 문제 해결 프레임워크를 위해 엔지니어는 이 SMT 선택 및 배치 문제 해결 가이드를 검토할 수도 있습니다..
일부 배치 이동은 배치 기계 자체로 인해 발생하지 않습니다. 부품이 올바르게 배치되었을 수 있지만 솔더 페이스트 상태로 인해 리플로우 전이나 도중에 부품이 이동하게 됩니다.
솔더 페이스트 양이 두 패드 사이에 고르지 않으면 리플로우 중에 더 강한 습윤력으로 부품이 측면으로 당겨질 수 있습니다. 이는 묘비, 스큐 및 작은 칩 이동의 일반적인 원인입니다.
고르지 못한 페이스트 양은 스텐실 막힘, 잘못된 스텐실 디자인, 잘못된 조리개 비율, 불충분한 청소, 불량한 스퀴지 압력 또는 불안정한 인쇄 속도로 인해 발생할 수 있습니다. SPI 데이터는 배치 전 또는 리플로우 후에 교대가 시작되는지 확인하는 데 도움이 될 수 있습니다.
솔더 페이스트는 리플로우 전에 부품을 제자리에 고정해야 합니다. 페이스트 점착력이 약한 경우 보드 이송, 컨베이어 진동 또는 근처 부품 배치 중에 부품이 움직일 수 있습니다. 너무 오랫동안 노출된 페이스트는 건조될 수 있으며, 잘못 보관된 페이스트는 안정적인 인쇄 및 유지 성능을 잃을 수 있습니다.
프로세스 팀은 페이스트 보관, 해동, 혼합, 인쇄 간격 및 스텐실 청소를 제어해야 합니다. IPC J-STD-001 표준은 납땜된 전기 및 전자 조립 공정 요구 사항에 대한 유용한 참고 자료입니다.

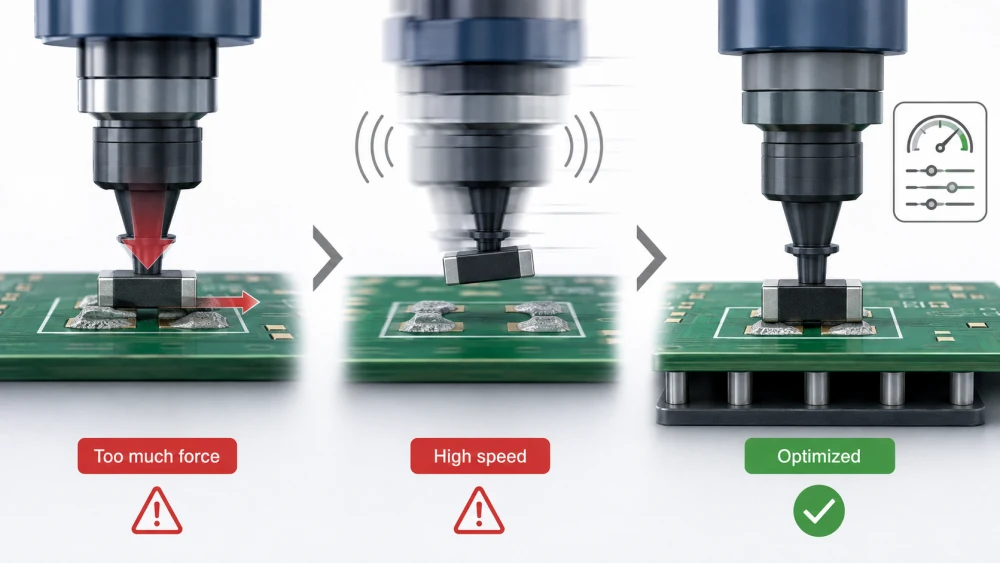

기계 설정은 배치 정확도에 직접적인 영향을 미칠 수 있습니다. 저속에서 잘 실행되는 프로그램은 가속도, 배치력 또는 Z축 높이가 최적화되지 않으면 최대 생산 속도에서 오프셋을 생성할 수 있습니다.
배치 힘이 너무 높으면 부품이 부드럽게 착지되지 않고 솔더 페이스트 위에서 미끄러질 수 있습니다. 이는 페이스트 침전물이 높거나, 패드가 작거나, 부품의 바닥 표면이 매끄러운 경우에 발생할 가능성이 더 높습니다.
과도한 힘을 가하면 섬세한 부품이 손상되거나 숨겨진 응력이 발생할 수도 있습니다. 엔지니어는 구성 요소 유형, 패키지 크기, 보드 지지대 및 페이스트 상태에 따라 배치 힘을 최적화해야 합니다.
배치 속도가 높으면 생산량이 향상되지만 진동, 가속 응력 및 부품 이동 위험도 증가합니다. 헤드가 너무 공격적으로 움직이면 부품이 배치되기 전에 노즐에서 이동할 수 있습니다. 보드 지지력이 약한 경우 고속 배치로 인해 오프셋이 악화될 수 있습니다.
실용적인 접근 방식은 문제 해결 중에 일시적으로 속도를 줄이는 것입니다. 변화가 개선되면 프로세스 팀은 최대 생산 속도로 돌아가기 전에 가속도, 배치 순서, 지지 조건 또는 노즐 선택을 조정할 수 있습니다.
리플로우 후에 나타나는 모든 오프셋이 배치 오류는 아닙니다. 부품은 리플로우 전에 올바르게 장착되어도 가열 공정 중에 계속 움직일 수 있습니다.
한쪽 패드의 솔더가 다른 쪽 패드보다 더 빨리 녹거나 젖으면 표면 장력으로 인해 구성 요소가 중앙에서 멀어질 수 있습니다. 이는 특히 패드 설계, 페이스트 볼륨 또는 열 분포가 불균형한 경우 소형 칩 구성 요소에서 흔히 발생합니다.
엔지니어는 리플로우 전 AOI 또는 현미경 검사를 리플로우 후 검사와 비교해야 합니다. 부품이 리플로우 전에 중앙에 위치했지만 리플로우 후에 이동한 경우 근본 원인은 배치 기계의 정확도가 아니라 납땜 프로세스일 가능성이 높습니다.
습기에 민감한 구성 요소는 보관 및 베이킹을 제어하지 않으면 리플로우 중에 예기치 않게 작동할 수 있습니다. JEDEC J-STD-033은 습기 및 리플로에 민감한 표면 실장 장치에 대한 취급 지침을 제공합니다. 수분 제어가 제대로 이루어지지 않으면 특히 IC 패키지, BGA 및 고가 부품의 경우 프로세스 위험이 높아질 수 있습니다.
열 프로필도 검토해야 합니다. 너무 빠른 램프 속도, 고르지 못한 가열 또는 불안정한 컨베이어 속도는 솔더 젖음 균형과 부품 안정성에 영향을 미칠 수 있습니다.

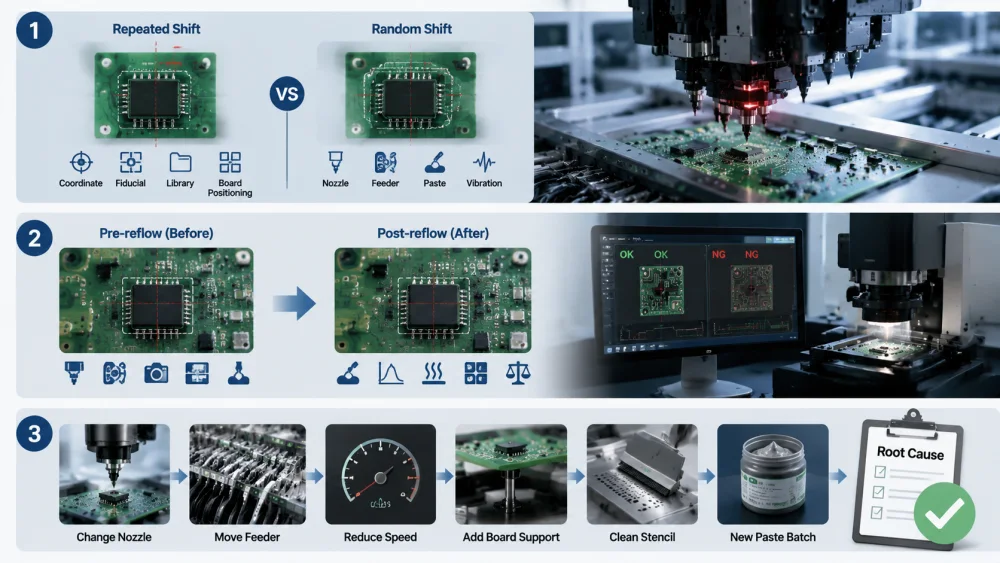

좋은 문제 해결 방법은 기계 원인을 중대한 원인 및 프로세스 원인과 분리합니다. 이 구조가 없으면 팀은 많은 설정을 조정하지만 실제 이유를 찾지 못할 수 있습니다.
동일한 구성 요소가 모든 보드에서 동일한 방향으로 이동하는 경우 프로그램 좌표, 기준, 구성 요소 라이브러리, 보드 위치 또는 스텐실 정렬이 원인일 수 있습니다. 이동이 무작위로 나타나면 노즐, 진공, 피더, 페이스트 점착력, 보드 진동 또는 재료 변형이 원인일 수 있습니다.
이러한 간단한 구별은 엔지니어가 시간 낭비를 방지하는 데 도움이 됩니다. 반복되는 오프셋은 좌표 또는 설정 문제처럼 처리되어야 합니다. 무작위 오프셋은 안정성 문제처럼 취급되어야 합니다.
리플로우 전 검사는 실제 실패 단계를 찾는 가장 좋은 방법 중 하나입니다. 리플로우 전에 부품이 이미 이동된 경우 배치 기계, 피더, 노즐, 비전, PCB 지지대 및 페이스트 유지력에 중점을 둡니다. 리플로우 후에만 부품이 이동하는 경우 솔더 페이스트 볼륨, 패드 디자인, 열 프로필 및 젖음 균형에 중점을 둡니다.
AOI, SPI, 기계 배치 보고서 및 수동 현미경 검사를 함께 사용해야 합니다. 하나의 데이터 소스가 전체 내용을 전달하는 경우는 거의 없습니다.
엔지니어는 한 번에 하나의 요소를 변경하여 원인을 격리할 수 있습니다. 예를 들어, 노즐 교체, 피더를 다른 레인으로 이동, 배치 속도 감소, PCB 지지대 추가, 스텐실 청소 또는 새로운 솔더 페이스트 배치 실행 등이 있습니다. 한 항목에 결함이 있는 경우 해당 항목이 가장 유력한 용의자가 됩니다.
이 방법은 추측보다 속도가 느리지만 신뢰할 수 있는 프로세스 학습을 생성합니다. 또한 팀이 향후 생산을 위한 SMT 배치 오프셋 원인 데이터베이스를 구축하는 데 도움이 됩니다.
SMT 구성 요소 배치 변경은 일반적으로 단일 기계 결함이 아닌 일련의 작은 프로세스 문제로 인해 발생합니다. 가장 일반적인 원인으로는 약한 PCB 지지력, 마모된 노즐, 불안정한 진공, 피더 픽업 오류, 잘못된 비전 데이터, 불균일한 솔더 페이스트, 과도한 배치 압력 및 리플로우 습윤 불균형 등이 있습니다.
엔지니어는 먼저 이동이 반복되는지 무작위인지 결정한 다음 리플로우 전 검사 데이터와 리플로우 후 검사 데이터를 비교해야 합니다. 이는 납땜 동작에서 배치 오류를 분리하는 데 도움이 됩니다. 안정적인 생산은 정확한 기계 설정, 깨끗한 자재 취급, 제어된 솔더 페이스트 인쇄 및 정기적인 유지 관리에 달려 있습니다.
I.C.T는 SMT 라인 계획, 픽 앤 플레이스 프로세스 지원, 리플로우 솔더링, 검사, 교육 및 문제 해결 지침을 포함한 전문적인 원스톱 SMT 솔루션으로 전자 제조업체를 지원합니다. 배치 결함을 줄이고 생산 안정성을 향상시키려는 공장의 경우 하나의 기계 매개변수만 조정하는 것보다 전체 프로세스 보기가 더 가치 있는 경우가 많습니다.
주요 원인은 일반적으로 배치 프로세스의 불안정한 제어입니다. 여기에는 열악한 PCB 지지, 잘못된 픽업 위치, 마모된 노즐, 약한 진공, 잘못된 비전 데이터 또는 고르지 않은 솔더 페이스트가 포함될 수 있습니다. 동일한 방향으로 이동이 반복되는 경우 엔지니어는 프로그램 좌표, 기준 인식 및 구성 요소 라이브러리 데이터를 확인해야 합니다. 이동이 무작위인 경우 원인은 노즐 상태, 피더 안정성, 보드 진동 또는 페이스트 점착력일 가능성이 높습니다.
가장 좋은 방법은 리플로우 전후에 보드를 검사하는 것입니다. 리플로우 전에 부품이 이미 중심에서 벗어난 경우 문제는 배치, 픽업, 비전, 피더 또는 보드 지원과 관련이 있습니다. 부품이 리플로우 전에 중앙에 위치했지만 리플로우 후에 이동한 경우 문제는 솔더 페이스트 볼륨, 패드 설계, 열 프로파일 또는 젖음 불균형일 가능성이 높습니다. SPI 및 사전 리플로우 AOI는 이 비교에 매우 유용합니다.
그렇습니다. 솔더 페이스트는 부품 정렬 불량을 유발하거나 악화시킬 수 있습니다. 페이스트의 양이 고르지 않으면 리플로우 중에 구성 요소가 비스듬히 놓여 있거나 움직일 수 있습니다. 페이스트 점착력이 너무 약하면 보드 이송 중에 부품이 이동하거나 리플로우 전 진동이 발생할 수 있습니다. 솔더 결함과 함께 배치 오프셋이 나타나는 경우 페이스트 보관, 오픈 시간, 스텐실 청소, 인쇄 압력 및 조리개 디자인을 모두 확인해야 합니다.
하나의 구성 요소 유형만 변경되는 경우 근본 원인은 해당 특정 패키지와 관련된 경우가 많습니다. 노즐이 구성 요소 본체와 일치하지 않을 수 있고, 피더 포켓이 움직일 수 있으며, 비전 라이브러리에 잘못된 크기 데이터가 있거나, 패드 설계로 인해 납땜 젖음 현상이 고르지 않을 수 있습니다. 엔지니어는 정확한 위치에 대한 부품 도면, 패키지 라이브러리, 픽업 위치, 노즐 유형, 피더 상태 및 페이스트 침전물을 확인해야 합니다.
공장에서는 안정적인 제어 루틴을 구축하여 SMT 배치 오프셋을 줄일 수 있습니다. 여기에는 노즐 마모 확인, 진공 경로 청소, 피더 보정, 비전 라이브러리 확인, PCB 지원 개선, SPI 데이터 모니터링, 리플로우 전 AOI과 리플로우 후 결함 비교가 포함됩니다. 대량 생산의 경우 팀은 구성 요소 위치, 피더 번호, 노즐 번호 및 생산 배치별로 교대 패턴을 기록해야 합니다. 이를 통해 문제 해결 속도가 빨라지고 반복되는 결함을 방지할 수 있습니다.
SMT 배치 중 구성 요소 이동은 실제 프로세스 경고입니다. 이는 배치 체인의 한 부분이 더 이상 제품 요구 사항에 비해 충분히 안정적이지 않다는 것을 엔지니어에게 알려줍니다. 원인은 기계 정확도, 재료 표현, 솔더 페이스트 동작, 보드 지원 또는 리플로우 균형에서 비롯될 수 있습니다.
문제를 체계적으로 해결하는 공장은 재작업을 줄이고 재료비를 보호하며 장기적인 제품 신뢰성을 향상시킬 수 있습니다. 생산 팀이 반복적인 SMT 배치 오프셋 또는 설명할 수 없는 구성 요소 이동에 직면한 경우 I.C.T는 전체 SMT 라인 프로세스를 검토하고 장비에서 프로세스 최적화까지 실질적인 원스톱 지원을 제공할 수 있습니다.
