SMT 픽 앤 플레이스 기계 문제 해결은 엔지니어가 설정을 무작위로 변경하는 대신 재료, 피더, 노즐, 비전, 프로그램, 보드 지원 및 기계 상태의 실패 경로를 따를 때 가장 잘 작동합니다. 고속 SMT 라인에서는 하나의 작은 오류가 부품 거부, 픽업 누락, 부품 뒤집기, 배치 이동, QFP 왜곡 또는 반복되는 기계 알람 등 여러 증상으로 나타날 수 있습니다. 좋은 문제 해결 방법은 눈에 보이는 결함에서 실제 근본 원인을 분리하고 가동 중지 시간을 줄이며 구성 요소 수율을 보호합니다.
이 가이드는 명확한 SMT 기계 오류 솔루션이 필요한 생산 엔지니어, 프로세스 기술자, SMT 라인 관리자 및 공장 소유자를 위한 실용적인 기본 리소스로 작성되었습니다. 이는 다양한 브랜드의 배치 장비에 사용할 수 있는 반복 가능한 검사와 일반적인 배치 기계 문제를 연결합니다. 또한 SMT 기계가 구성요소를 거부하는 이유 , SMT 구성요소 거부 및 재료 낭비를 줄이는 방법 , 일반적인 SMT 배치 결함 수정 SMT , 시각 인식 오류 해결 , 방법 SMT 배치 , 누락, 떨어짐 또는 뒤집힌 구성요소 문제 해결 , SMT 진공 및 픽업 오류 문제 해결 및 SMT 피더 픽업 위치 오류 문제 해결 과 같은 더 깊은 주제에 대한 프레임워크를 생성합니다..
목차
배치 기계는 SMT 프로세스의 한 부분일 뿐입니다. 배치 단계에서 나타나는 결함은 부품 패키징, 피더 인덱싱, 노즐 마모, 솔더 페이스트 높이, 보드 지원, 소프트웨어 데이터, 조명 또는 환경 제어로 인해 발생할 수 있습니다. 이러한 이유로 첫 번째 문제 해결 규칙은 간단합니다. 다섯 가지를 한 번에 조정하지 마십시오. 하나의 변수를 변경하고 결과를 기록하고 라인 이력을 추적 가능하게 유지하십시오.
운영자는 종종 동일한 단어로 다른 문제를 설명합니다. "거부"는 비전 검사 후 기계가 구성요소를 거부했음을 의미할 수 있습니다. "드롭"은 부품이 올바르게 선택되었지만 배치 전에 손실되었음을 의미할 수 있습니다. "누락"은 노즐이 구성 요소를 선택하지 않았거나 구성 요소를 배치했지만 나중에 리플로우 또는 처리 중에 손실되었음을 의미할 수 있습니다. 엔지니어는 먼저 결함이 발생한 정확한 지점(픽업, 운송, 인식, 배치, 배치 후 검사 또는 최종 검사)을 식별해야 합니다.
실제 기계 결함은 일반적으로 안정된 조건에서 반복됩니다. 프로세스 오류는 자재, 설정, 교대, 습도, 유지 관리 상태 또는 작업자 취급에 따라 달라집니다. 예를 들어, 마모된 Z축 베어링은 많은 제품에서 불안정한 배치 압력을 유발할 수 있으며, 잘못된 피더 피치 설정은 하나의 부품 번호에만 영향을 미칠 수 있습니다. 뒤틀린 PCB는 한 패널 영역에서만 미세 피치 이동을 유발할 수 있는 반면, 잘못된 노즐은 동일한 패키지의 모든 릴에 대한 픽업 불량을 유발할 수 있습니다.
안정적인 문제 해결은 일반 전자 조립 분야에 맞춰져 있습니다. 과 같은 표준은 IPC J-STD-001 및 IPC-A-610 팀이 조립 기술, 수용성 및 결함 언어를 연결하는 데 도움이 되므로 유용한 참고 자료입니다. 기계 매뉴얼을 대체하지는 않지만 검사 판단의 일관성을 유지하는 데 도움이 됩니다.

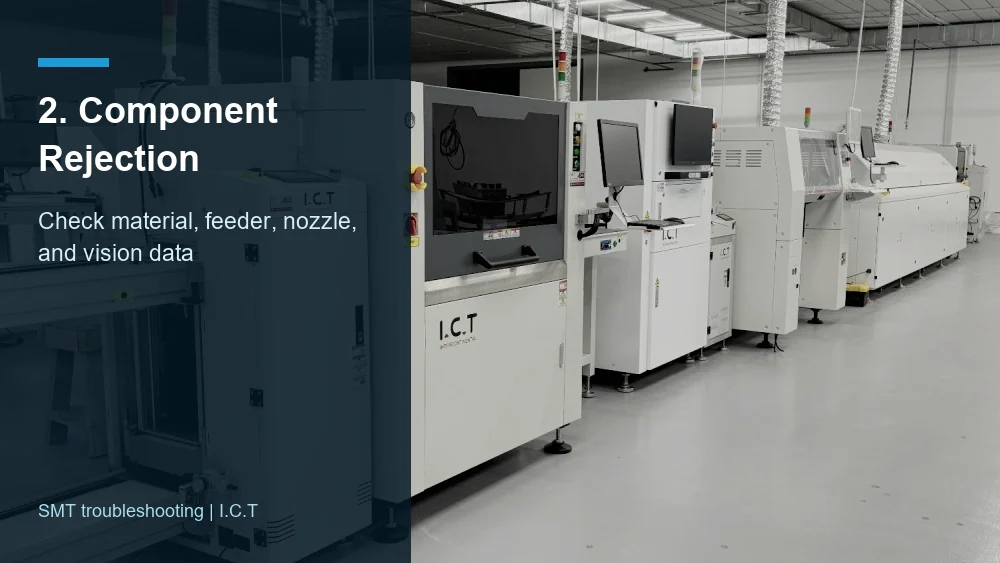

부품 거부는 재료 낭비와 라인 중단을 직접적으로 야기하기 때문에 가장 눈에 띄는 SMT 배치 기계 문제 중 하나입니다. 기계가 부품을 선택할 수 없거나, 인식할 수 없거나, 공차를 벗어나거나, 부품 방향이 프로그래밍된 라이브러리와 일치하지 않는다고 판단하면 거부가 발생할 수 있습니다.
가장 일반적인 원인으로는 잘못된 구성 요소 데이터, 시력 저하 임계값, 잘못된 조명 레시피, 손상된 테이프 포켓, 불안정한 피더 인덱싱, 노즐 불일치, 더러운 노즐 팁, 약한 진공, 구성 요소 패키지 변형 및 잘못된 극성 정의 등이 있습니다. 습기에 민감한 부품 취급도 중요할 수 있습니다. 구성 요소가 습기를 흡수하거나 잘못 보관된 경우 리플로우 후에 나중에 결함이 나타날 수 있으므로 엔지니어는 과 같은 처리 규칙도 고려해야 합니다 . 습기/리플로우에 민감한 장치 제어를 위한 JEDEC J-STD-033
위험한 습관 중 하나는 경보가 사라질 때까지 시력 내성을 넓히는 것입니다. 이렇게 하면 단기적인 출력이 향상될 수 있지만 배치가 잘못되거나 회전이 잘못되거나 제품에 구성 요소가 손상될 수 있습니다. 더 나은 방법은 실제 부품 변동과 공정 능력을 확인한 후에만 공차를 조정하는 것입니다. 기계는 단순히 조용하게 작동하는 것이 아니라 품질을 보호해야 합니다.
실무 라인 팀은 불량률 감소 체크리스트를 작성해야 합니다. 즉, 피더 보정 확인, 노즐 청소 및 검사, 패키지 치수 확인, 비전 이미지 검토, 픽업 좌표 확인, 테이프 경로 검사, 진공 값을 정상 기준과 비교해야 합니다. 이는 에 대한 이후 주제를 지원합니다. SMT 부품 거부 및 재료 낭비를 줄이는 방법 왜냐하면 재료 절약은 작업자 반응뿐만 아니라 근본 원인 제어에 달려 있기 때문입니다.

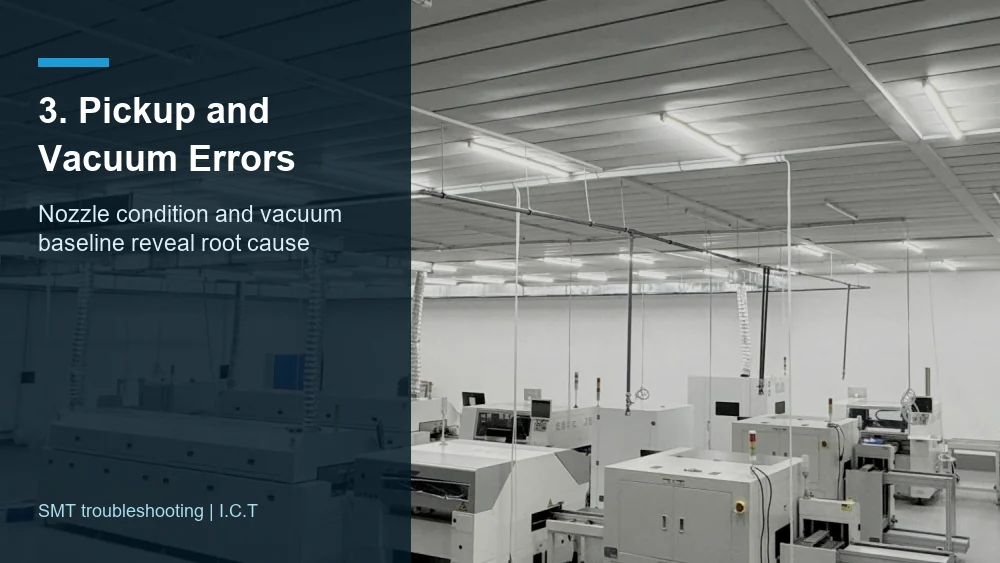

픽업 오류는 많은 SMT 기계 오류 솔루션의 핵심입니다. 구성요소를 깨끗하게 선택하지 않으면 이후의 모든 단계가 불안정해집니다. 부품이 시력에 의해 거부되거나, 머리가 움직이는 동안 떨어지거나, 오프셋으로 배치되거나, 픽업 자체가 좋지 않아 뒤집힐 수 있습니다.
노즐은 부품 크기, 표면, 무게 및 픽업 영역과 일치해야 합니다. 노즐이 너무 작으면 부품을 단단히 고정하지 못할 수 있습니다. 노즐이 너무 크면 리드, 인접한 테이프 포켓 가장자리 또는 접촉해서는 안 되는 구성 요소에 닿을 수 있습니다. 노즐 팁이 마모되거나 갈라지거나 막히거나 오염되면 라인이 오류가 발생하기 전 몇 분 동안 정상적으로 작동할 수 있으므로 추적하기 어려운 간헐적인 오류가 발생할 수 있습니다.
좋은 방법은 노즐을 확대하여 검사하고, 팁을 청소하고, 프로그램에서 노즐 ID를 확인하고, 노즐 번호별로 고장을 비교하는 것입니다. 여러 구성 요소에 걸쳐 하나의 노즐에서 동일한 오류가 발생하는 경우 해당 노즐을 교체하거나 다시 보정하십시오. 모든 노즐에서 불안정한 픽업이 나타나면 진공 소스, 필터, 호스, 헤드 씰 및 기계 유지 관리 상태를 확인하십시오.
구성품 누락, 떨어짐 또는 뒤집힘은 노즐이 픽업부터 배치까지 부품을 안전하게 고정할 수 없을 때 자주 발생하므로 엔지니어는 노즐 밀봉, 진공 반응, 픽업 높이 및 피더 프리젠테이션을 함께 확인해야 합니다.
진공은 단순한 경보 값이 아닙니다. 이는 프로세스 신호입니다. 값이 낮으면 공기 경로 막힘, 노즐 누출, 픽업 표면 불량, 피더 표시 오류, 픽업 높이가 잘못되었거나 구성 요소가 손상되었음을 나타낼 수 있습니다. 릴 간에 변경되는 값은 포장 차이를 나타낼 수 있습니다. 여러 생산 시간 후에 값이 변경되면 오염이나 열 드리프트를 나타낼 수 있습니다.

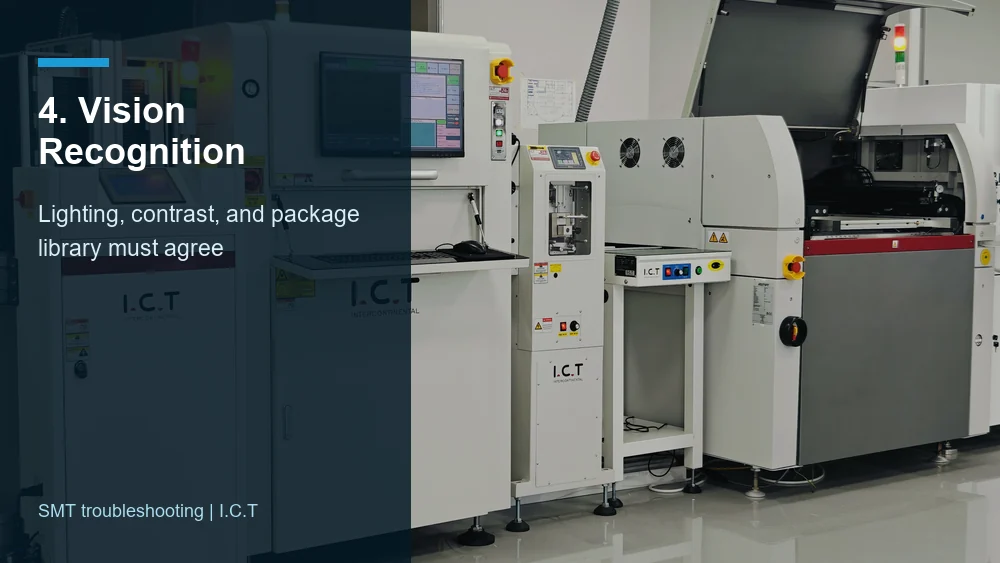

비전 인식은 강력하지만 카메라, 조명 및 구성 요소 라이브러리에서 볼 수 있는 내용만 판단할 수 있습니다. 시력 장애의 근본 원인은 광학적, 기계적, 재료 관련 또는 데이터 관련일 수 있습니다. 최고의 문제 해결사는 알람 코드뿐만 아니라 이미지를 먼저 살펴봅니다.
많은 SMT 시각 인식 오류 사례는 구성 요소 가장자리와 배경 간의 대비가 좋지 않아 발생합니다. 반사 표면, 검은색 부품 본체, 투명한 패키지, 금속 실드, 이상한 리드 모양 또는 일관되지 않은 표시는 알고리즘을 혼란스럽게 할 수 있습니다. 카메라 이미지가 사람의 눈에는 선명하지만 기계에는 불안정한 경우 인식 매개변수를 개선해야 할 수 있습니다. 이미지 자체가 좋지 않은 경우 조명, 렌즈 청결도, 카메라 보정 및 구성 요소 프레젠테이션을 확인하십시오.
패키지 라이브러리 데이터는 실제 구성 요소를 반영해야 합니다. 본체 크기, 리드 수, 극성 표시, 중심 정의, 두께 및 픽업 지점이 모두 인식에 영향을 미칩니다. 유사한 구성 요소에서 복사된 라이브러리는 간단한 패키지에 대해 실행될 수 있지만 허용 범위가 엄격하면 실패할 수 있습니다. 엔지니어는 임계값을 변경하기 전에 구성 요소 도면, 실제 샘플 및 기계 이미지를 비교해야 합니다.
시력 오류가 항상 카메라로 인해 발생하는 것은 아닙니다. 먼지, 오염, 불량한 보관, 구부러진 납, 정전기적 인력 및 거친 취급으로 인해 구성 요소가 주머니에 들어가거나 렌즈 아래에 나타나는 방식이 달라질 수 있습니다. 전자 제품 생산에서는 정전기 위험도 제어해야 합니다. 입니다 ESD 협회의 ANSI/ESD S20.20 프레임워크는 민감한 전자 장치 주변의 ESD 제어 프로그램을 구축하는 데 유용한 참조 자료 .
비전 거부가 증가하면 재료 변경, 작업자 처리, 건식 캐비닛 제거, 피더 로딩 또는 환경 변경 후에 문제가 시작되었는지 확인하십시오. SMT 비전 인식 오류에 대한 향후 클러스터 기사 : 원인과 해결책은 카메라 이미지, 조명 전략 및 라이브러리 조정에 대해 더 깊이 들어갈 수 있지만 기본 규칙은 명확합니다. 비전을 격리된 설정 페이지로 취급하지 마십시오.

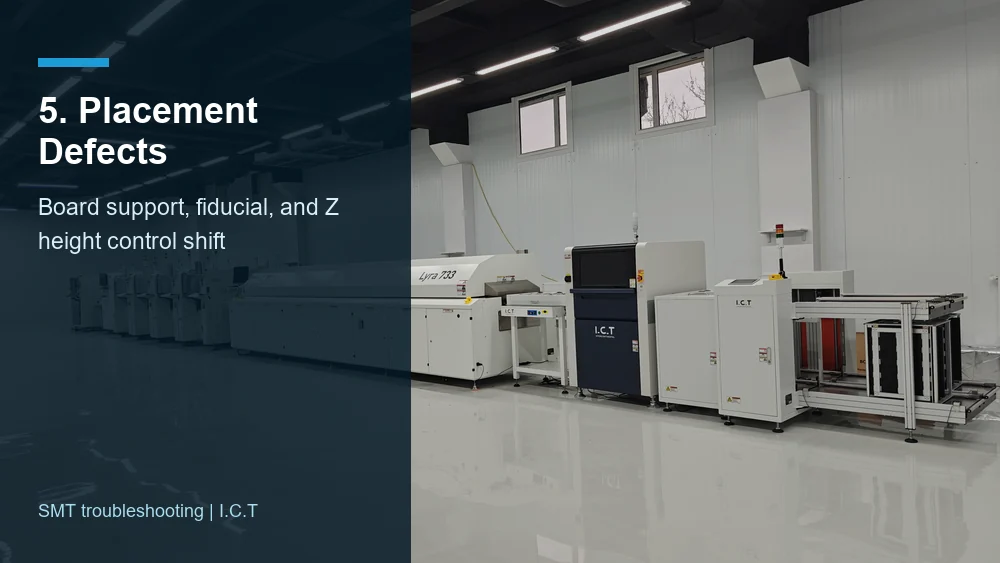

배치 결함은 종종 오프셋, 기울어짐, 삭제 표시 경향, 잘못된 회전, 불충분한 장착 압력 또는 패드 영역 외부에 있는 부품으로 나타납니다. 일부는 배치 기계 문제인 반면 다른 일부는 솔더 페이스트 인쇄, PCB 지원, 리플로우 프로필 또는 부품 설계에서 발생합니다. 문제 해결 경로는 배치 데이터를 다운스트림 검사와 연결해야 합니다.
보드 움직임은 SMT 의 일반적인 원인입니다 배치 중에 구성요소 정렬 불량 . PCB가 얇거나 크거나 휘거나 제대로 고정되지 않았거나 지지가 충분하지 않은 경우 배치 헤드가 보드를 아래로 밀어 오프셋을 생성할 수 있습니다. 잘못된 기준 인식으로 인해 전체 배치 맵이 바뀔 수도 있습니다. 구성 요소 좌표를 변경하기 전에 컨베이어 폭, 클램프 상태, 지지 핀 위치, 보드 평탄도, 기준 청결도 및 로컬 패널 지지를 확인하십시오.
배치 압력과 Z 높이도 검토해야 합니다. 너무 많은 힘을 가하면 부품이 페이스트로 압착되거나 얼룩이 생기거나 작은 칩 부품이 이동할 수 있습니다. 힘이 너무 적으면 구성 요소가 높게 유지되어 리플로우 전에 움직임에 취약해질 수 있습니다. 올바른 값은 패키지, 노즐, 페이스트 침전물, 보드 상태 및 기계 성능에 따라 다릅니다.
AOI 이후에 나타나는 모든 결함이 배치 기계로 인해 발생하는 것은 아닙니다. 열악한 솔더 페이스트 양, 스텐실 막힘, 패드 오염, 열 불균형 및 리플로우 프로파일은 모두 배치와 관련된 것처럼 보이는 결함을 생성할 수 있습니다. 훈련된 팀은 SPI 데이터, 배치 좌표, AOI 이미지 및 리플로우 결과를 비교합니다. SPI 배치 전에 붙여넣기가 불량한 것으로 표시되면 먼저 인쇄를 수정하세요. 배치 이미지는 정확하지만 리플로우 후에 부품이 이동하는 경우 페이스트, 패드 디자인, 열 프로파일 및 부품 형상을 확인하십시오.
여기에서 일반적인 SMT 배치 결함과 이를 해결하는 방법이 유용한 지원 문서 주제가 됩니다. 핵심 기사는 독자들이 하나의 기계를 너무 빨리 비난하는 대신 전체 SMT 라인에 걸쳐 생각하도록 안내해야 합니다.

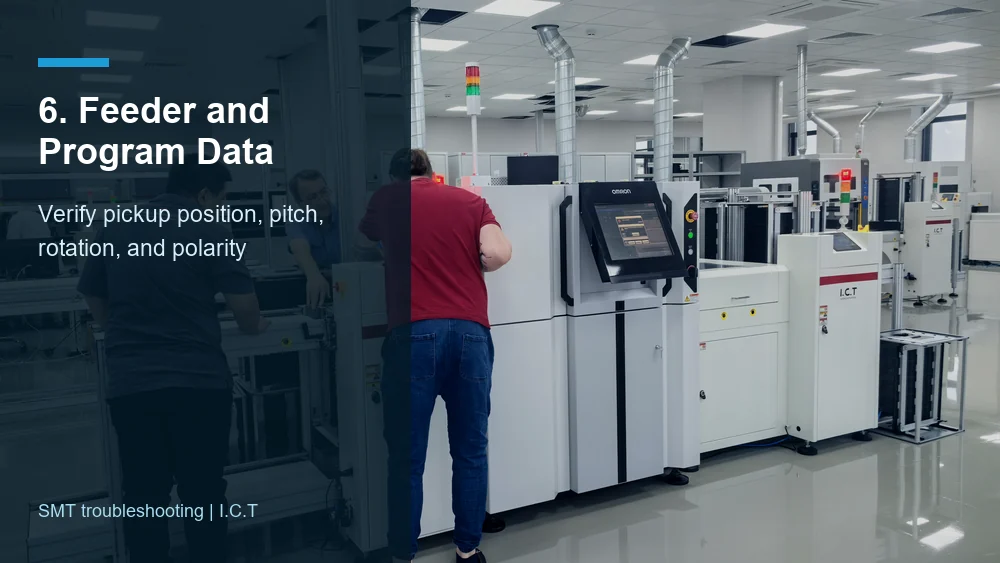

피더 문제는 간단하지만 비용이 많이 드는 경우가 많습니다. 약간 잘못된 픽업 위치, 마모된 피더 기어, 불량한 테이프 장력, 손상된 커버 테이프 경로 또는 잘못된 피더 피치로 인해 반복적인 거부, 픽업 누락 또는 불안정한 구성 요소 각도가 발생할 수 있습니다. 피더 오류는 노즐 오류나 비전 오류처럼 보일 수 있으므로 피더 진단은 체계적이어야 합니다.
구성 요소 프레젠테이션 지점을 살펴보는 것부터 시작하세요. 구성 요소는 픽업 위치의 중앙에 수평으로 안정적으로 도착해야 합니다. 테이프 포켓 내부로 이동하거나, 커버 테이프로 들어올리거나, 기울어지거나, 완전히 인덱싱되지 않은 경우 노즐이 공기를 빨아들이거나, 포켓 가장자리에 닿거나, 부품을 비스듬히 들어 올릴 수 있습니다. 시력 허용 오차를 변경하기 전에 피더 보정, 테이프 가이드, 릴 장력, 커버 테이프 벗겨짐 각도 및 피치 설정을 확인해야 합니다.
미세 피치 또는 소형 수동 부품의 경우 작은 피더 픽업 위치 오류라도 큰 수율 손실을 초래할 수 있습니다. 대한 향후 기사에서는 SMT 피더 픽업 위치 오류 문제 해결에 이를 실제 피더 점검으로 확장해야 하지만 핵심 규칙은 소프트웨어를 조정하기 전에 물리적 프리젠테이션을 확인하는 것입니다.
프로그램 오류는 기계가 명령받은 대로 정확하게 수행할 수 있기 때문에 가장 혼란스러운 SMT 기계 오류 솔루션을 생성할 수 있습니다. 잘못된 회전, 잘못된 노즐 할당, 잘못된 패키지 높이, 잘못된 픽업 지점, 잘못된 공급 장치 슬롯 또는 잘못된 극성 표시는 모두 하드웨어가 정상인 동안 결함을 일으킬 수 있습니다.

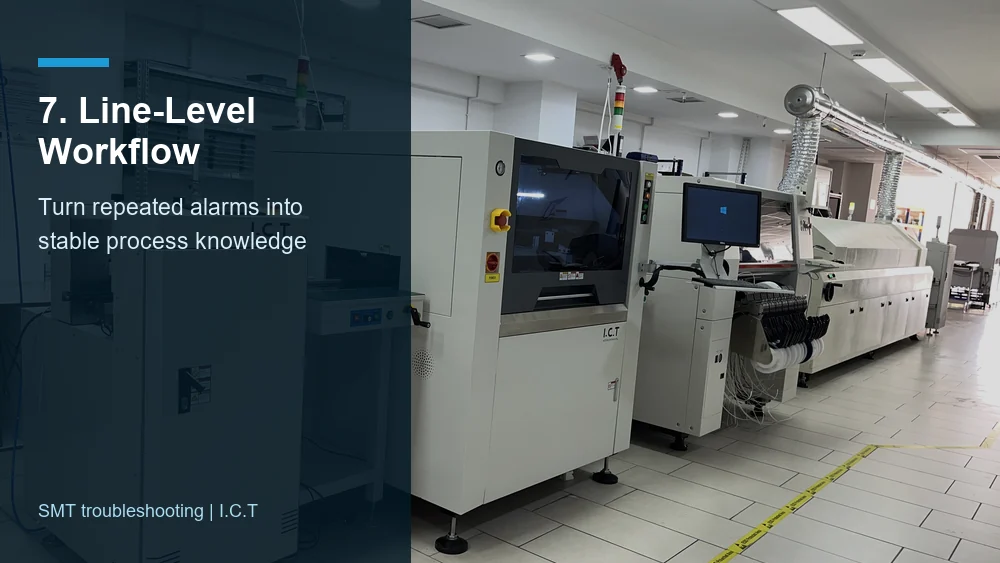

강력한 SMT 라인에는 빠른 수정 이상의 것이 필요합니다. 반복되는 모든 경보를 더 나은 프로세스 지식으로 전환하는 워크플로가 필요합니다. 이는 다품종 생산, 빈번한 교체 또는 고객별 제품을 운영하는 제조업체에 특히 중요합니다. 목표는 기계를 다시 시작하는 것 뿐만이 아닙니다. 다음 주에 같은 문제가 다시 발생하는 것을 방지하기 위한 것입니다.
다음 순서는 대부분의 SMT 배치 기계 문제에 적합합니다.
정확한 실패 지점을 확인하세요: 픽업, 운송, 비전, 배치 또는 검사.
부품, 피더, 노즐, 헤드, PCB 위치 또는 프로그램에 따라 오류가 발생하는지 확인하세요.
기계 로그, 거부 이미지, 진공 값, 피더 위치 및 노즐 기록을 검토합니다.
재료 포장, 구성 요소 방향, 테이프 포켓 및 커버 테이프 경로를 검사합니다.
노즐 선택, 청결도, 마모 및 진공 기준선을 확인하십시오.
카메라 이미지, 조명, 패키지 라이브러리 및 인식 허용 오차를 검토합니다.
보드 지지력, 기준 인식, 클램프 상태 및 배치 압력을 확인합니다.
CAD, BOM, 피더 테이블, 극성, 회전 및 초도품 승인을 확인합니다.
하나의 제어된 변경을 수행한 다음 결과를 기록하십시오.
결함 증상, 근본 원인, 시정 조치 및 예방 계획을 문서화하는 공장은 시간이 지남에 따라 보다 안정적인 프로세스를 구축합니다. 반복되는 노즐, 피더, 구성품 및 패키지 문제에 대한 간단한 데이터베이스를 통해 향후 전환 시 가동 중지 시간을 줄일 수 있습니다. 또한 새로운 운영자가 더 빨리 배울 수 있도록 도와줍니다.
I.C.T는 수요 분석, 라인 계획, 생산 장비, 교육, 운영 지원, 프로세스 최적화 및 조정을 포함한 원스톱 SMT 및 전자 제조 솔루션으로 고객을 지원합니다. 회사 카탈로그에 따르면 I.C.T는 25년 이상의 전자 제품 제조 경험을 보유하고 있으며 72개국에서 1600개 이상의 고객을 지원해 왔습니다. 전체 SMT 라인을 구축하거나 개선하는 고객의 경우 많은 배치 문제가 업스트림 및 다운스트림 프로세스 조건과 연결되어 있기 때문에 이러한 종류의 통합 보기가 중요합니다.

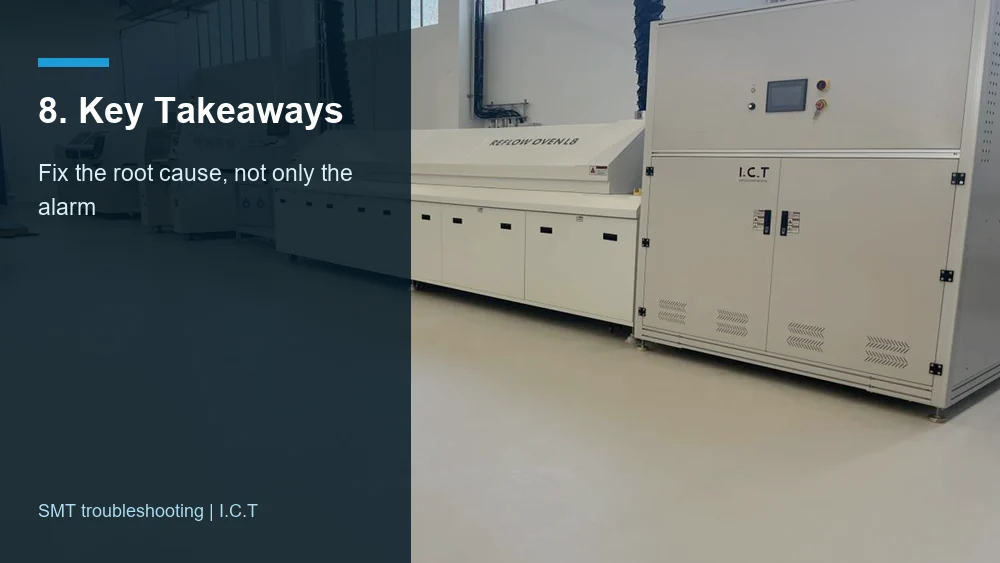

설정을 변경하기 전에 실제 실패 지점부터 시작하십시오.
재료, 피더, 노즐 및 라이브러리 데이터가 검증될 때까지 비전 허용 오차를 넓히지 마십시오.
알람뿐만 아니라 진단 신호로 진공 값을 사용하십시오.
배치 헤드를 비난하기 전에 피더 프리젠테이션을 검사하십시오.
배치 결함을 SPI, AOI, 솔더 페이스트 인쇄, 보드 지원 및 리플로우와 연결합니다.
품질 판단의 일관성을 유지하려면 표준과 신뢰할 수 있는 기술 참조를 사용하십시오.
문제 해결 기록을 구축하여 각 결함이 향후 프로세스 제어를 개선하도록 하세요.
반복적인 거부, 픽업, 비전, 피더 또는 배치 안정성 문제에 직면한 제조업체의 경우 가장 중요한 다음 단계는 전체 프로세스를 차분하게 검토하는 것입니다. 잘 계획된 SMT 라인은 구성요소를 더 빠르게 배치할 뿐만 아니라; 이는 엔지니어에게 자신 있게 문제를 해결할 수 있는 가시성을 제공합니다. I.C.T는 전자 제조업체와 협력하여 라인 레이아웃, 장비 일치, 프로세스 위험 및 애프터 서비스 지원을 검토하여 생산 팀이 긴급 수리에서 안정적인 출력으로 전환할 수 있도록 할 수 있습니다.
가장 빠르고 신뢰할 수 있는 방법은 오류가 발생하는 정확한 단계를 식별하는 것입니다. 엔지니어는 인식 허용 오차나 픽업 높이를 맹목적으로 변경하여 시작해서는 안 됩니다. 먼저 구성 요소가 픽업 시 누락되었는지, 이동 중에 떨어졌는지, 육안으로 거부되었는지, PCB에 잘못 배치되었는지, 리플로우 후 결함이 발견되었는지 확인합니다. 각 단계는 서로 다른 근본 원인을 가리킵니다. 픽업 오류는 일반적으로 피더, 노즐, 진공 또는 테이프 프리젠테이션 점검으로 이어집니다. 비전 거부는 카메라 이미지, 조명, 패키지 데이터 및 구성 요소 상태 점검으로 이어집니다. 배치 변경은 보드 지지대, 기준점, Z 높이 및 페이스트 상태 점검으로 이어집니다. 이 구조화된 시작은 무작위 조정을 방지하므로 시간을 절약합니다.
릴은 작업자에게는 올바르게 보일 수 있지만 기계 검사에서는 여전히 실패할 수 있습니다. 구성 요소가 테이프 포켓에서 약간 회전하여 놓일 수 있고, 커버 테이프가 픽업을 방해할 수 있으며, 패키지 본체가 라이브러리와 다를 수 있거나, 카메라가 극성 표시를 인식하기 어려울 수 있습니다. 또한 노즐이 불량한 지점에서 구성요소를 선택하여 비전 카메라가 기울어지거나 오프셋된 것을 볼 수도 있습니다. 엔지니어는 기계 불량 이미지를 실제 부품 도면 및 알려진 양호한 샘플과 비교해야 합니다. 기계가 하나의 공급 장치 위치만 거부하는 경우 공급 장치 보정 및 테이프 이동을 검사하십시오. 여러 위치에서 동일한 부품을 거부하는 경우 패키지 라이브러리, 비전 조명 및 구성 요소 변형을 검토하십시오.
부품이 누락되거나 떨어지거나 뒤집힌 경우는 일반적으로 불안정한 픽업으로 인해 발생합니다. 공장에서는 노즐 크기, 노즐 마모, 오염, 진공 수준, 픽업 높이, 피더 위치, 테이프 포켓 상태 및 구성 요소 표면을 확인해야 합니다. 소형 칩 부품의 경우 작은 픽업 오프셋으로 인해 부품이 비스듬히 들어올릴 수 있습니다. 더 큰 부품의 경우 너무 작은 노즐은 충분한 표면적을 유지하지 못할 수 있습니다. 불규칙한 부품의 경우 픽업 지점을 안정적인 무게 중심으로 이동해야 할 수도 있습니다. 가장 좋은 방법은 노즐, 피더, 부품 유형별로 오류 데이터를 비교하는 것입니다. 하나의 노즐이 항상 관련된 경우 교체하거나 청소하십시오. 하나의 피더가 항상 관련된 경우 다시 보정하십시오. 항상 하나의 패키지가 관련된 경우 패키지 데이터와 자재 취급을 확인하십시오.
비전 설정은 일부 인식 문제를 해결할 수 있지만 기계적 또는 물질적 문제를 숨기는 데 사용해서는 안 됩니다. 카메라 이미지가 선명하지 않은 경우 조명, 렌즈 청결도, 보정을 검토해야 합니다. 이미지는 깨끗하지만 기계가 양호한 구성 요소를 거부하는 경우 패키지 라이브러리 또는 공차를 조정해야 할 수 있습니다. 그러나 구성 요소가 피더 또는 픽업 문제로 인해 기울어지거나, 오염되거나, 손상되거나, 중심에서 벗어난 상태로 도착하는 경우 시력 설정을 변경하면 증상만 치료할 수 있습니다. 올바른 문제 해결은 먼저 물리적 상태를 확인한 다음 실제 구성 요소 변형 및 품질 요구 사항을 기반으로 인식 매개 변수를 조정합니다.
기본 점검 후에도 동일한 오류가 발생하는 경우, 여러 기계에서 관련 결함이 나타나는 경우, 신제품 출시로 수율이 불안정해지는 경우, 팀이 기계 결함과 공정 결함을 분리할 수 없는 경우 전문적인 지원이 중요합니다. 전체 라인 경험을 갖춘 공급업체는 장비 매칭, 피더 설정, 노즐 전략, 프로그램 데이터, 솔더 페이스트 인쇄, 보드 지원, 리플로우, 검사 및 운영자 교육을 함께 검토할 수 있습니다. 이러한 더 넓은 관점은 새로운 SMT 라인을 건설하거나 생산 능력을 업그레이드하는 공장에 특히 유용합니다. 제조업체는 한 번에 하나의 알람을 해결하는 대신 알람 이면의 프로세스 구조를 개선할 수 있습니다.
