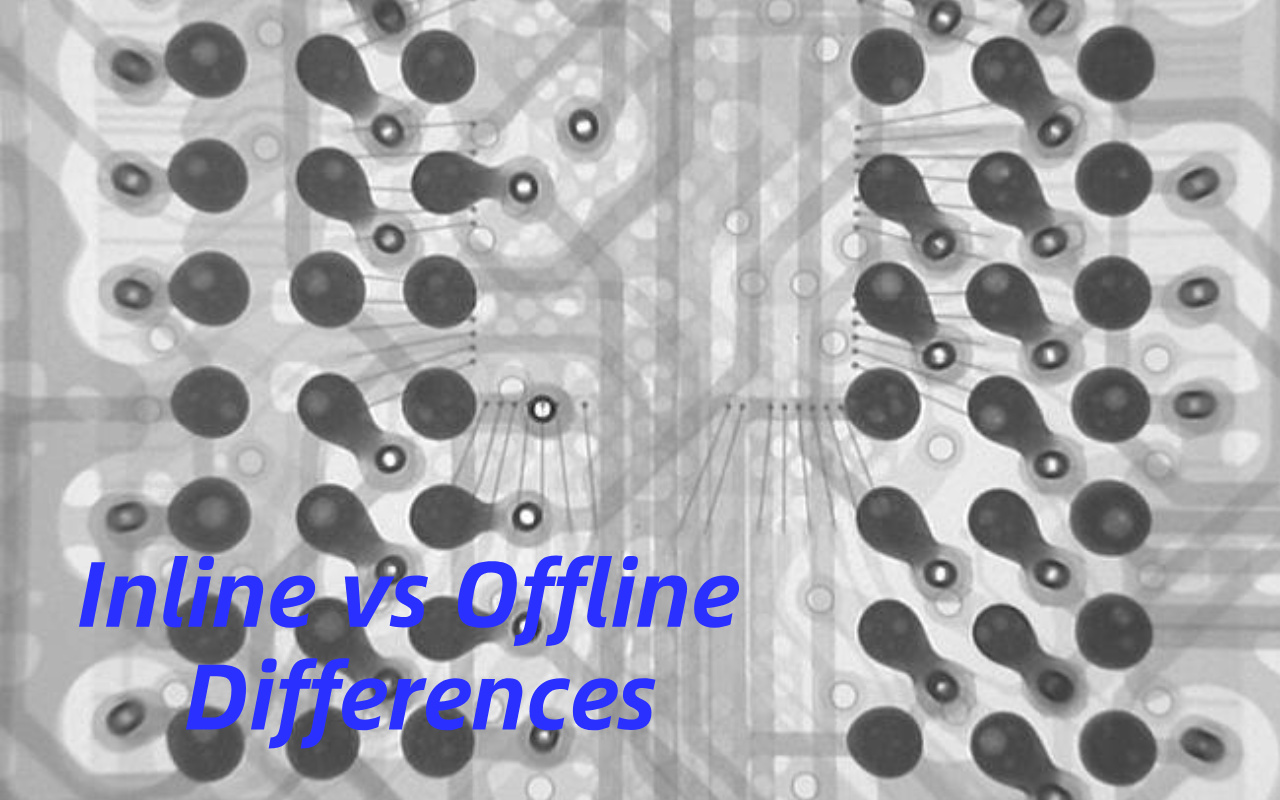

많은 PCBA 제조업체는 품질 향상과 이탈 감소라는 올바른 의도로 X-Ray 검사에 투자하지만 여전히 예상치 못한 병목 현상, 검사 비용 상승 또는 결함 발생 시 피드백 지연에 직면하게 됩니다.
대부분의 경우 문제는 X-Ray 기술 자체가 아니라 잘못된 검사 전략을 선택하는 데 있습니다. 이해하는 것은 PCBA 제조에서 X선 검사가 어떻게 작동하는지 이러한 문제가 처음 나타날 때 종종 누락된 부분입니다.
인라인 및 오프라인 X-Ray 시스템은 매우 다른 용도로 사용됩니다. 하나는 생산 라인의 속도에 맞춰 움직이도록 설계되었으며, 다른 하나는 유연성, 해상도 및 심층 분석을 우선시하도록 설계되었습니다. 시스템 유형이 생산량, 제품 혼합 또는 품질 요구 사항과 일치하지 않으면 결과적으로 처리량이 느려지고 재작업 비용이 높아지거나 제품이 현장에 도착한 후에만 나타나는 결함 누락이 발생할 수 있습니다.
대용량 SMT 라인을 실행하는 경우 오프라인 X-Ray로 인해 빠르게 병목 현상이 발생할 수 있습니다. 복잡한 소량의 보드를 생산하는 경우 인라인 시스템의 활용도가 낮고 불필요하게 비용이 많이 들 수 있습니다. 두 경우 모두, 잘못된 선택은 투자 수익을 조용히 약화시킵니다. 종종 결함은 볼 수 없지만 X-ray는 올바른 단계에서 캡처할 수 없기 때문입니다.
많은 공장에서는 더 나은 품질 관리를 기대하며 X-Ray 검사 에 투자하지만 , 설치 후 생산 효율성이 떨어지는 것으로 나타났습니다. 이는 안정적인 택트타임이나 일관된 제품 흐름이 없는 라인에 인라인 X-ray를 배치할 때 자주 발생합니다.
보드는 X-Ray 앞에 줄을 서기 시작하고 운영자는 수동으로 개입하며 시스템은 보호 장치가 아닌 병목 현상이 발생합니다. 시간이 지남에 따라 생산 계획자는 배송 일정을 유지하기 위해 검사 단계를 우회하기 시작합니다. 그 시점에서 X선 시스템은 라인에 존재하지만 그 실제 가치는 더 이상 실현되지 않습니다.
제품마다 검사 위험이 매우 다르지만 많은 공장에서는 모든 보드에 단일 검사 접근 방식을 적용합니다. BGA 및 하단 종단 구성 요소가 있는 고밀도 보드에는 상세한 보이드 및 조인트 분석이 필요한 반면, 간단한 보드에는 기본적인 합격/실패 확인만 필요할 수 있습니다.
실시간 피드백이 필요한 오프라인 시스템을 사용하면 수십, 수백 개의 보드가 이미 생산된 후 너무 늦게 결함이 발견되는 경우가 많습니다. 반면, 복잡한 소량 제품에 대한 전체 인라인 검사를 강제하면 검사 매개변수를 지나치게 단순화하고 심각한 결함을 숨길 수 있습니다. 불일치는 즉시 눈에 띄지 않고 조용히 품질 위험을 증가시킵니다.
더 많은 검사 단계를 추가해도 해당 단계의 배치가 잘못되었거나 잘못 사용된 경우 자동으로 품질이 향상되지 않습니다. 검사 시스템은 측정 가능한 가치를 제공해야 하는 시간, 설치 공간 및 엔지니어링에 대한 관심을 소모합니다.
샘플링만으로 충분할 경우 인라인 X-Ray를 사용하면 엔지니어는 명확한 조치 없이 데이터에 빠져들 수 있습니다. 일상적인 점검을 위해 오프라인 X-Ray를 과도하게 사용하면 위험도가 낮은 보드에 귀중한 엔지니어링 시간이 낭비됩니다. 효과적인 검사는 모든 것을 동등하게 검사하는 것이 아니라 프로세스를 제어하는 것입니다.
인라인 X선 시스템은 일반적으로 리플로우 이후에 위치하는 SMT 생산 흐름에 물리적, 논리적으로 통합됩니다. PCB 수동 조작이 필요 없이 컨베이어 위의 시스템을 통해 자동으로 이동합니다. 검사 프로그램은 라인 속도와 일치하도록 설계되었으며, 최대 이미지 세부 사항보다 일관성과 반복성을 우선시하는 경우가 많습니다.
시스템이 지속적으로 운영되기 때문에 검사 결과가 실시간으로 생성되고 생산 데이터와 연계될 수 있다. 이로 인해 인라인 X-Ray는 별도의 품질 검사점이 아닌 제조 공정의 일부가 됩니다.
오프라인 X-Ray 시스템은 생산 라인과 독립적으로 작동하며 수동 보드 로딩 및 언로딩에 의존합니다. 운영자 또는 엔지니어는 검사할 보드, 검사 기간, 세부적으로 분석할 기능을 결정합니다.
이러한 유연성 덕분에 각도 보기, 다양한 배율 수준, 관절당 더 긴 분석 시간 등을 포함한 심층적인 검사가 가능합니다. 오프라인 시스템은 일반적으로 샘플링, 문제 해결 및 엔지니어링 검증에 사용됩니다. 이는 처리량 중심 검사 게이트가 아닌 분석 도구 역할을 합니다.

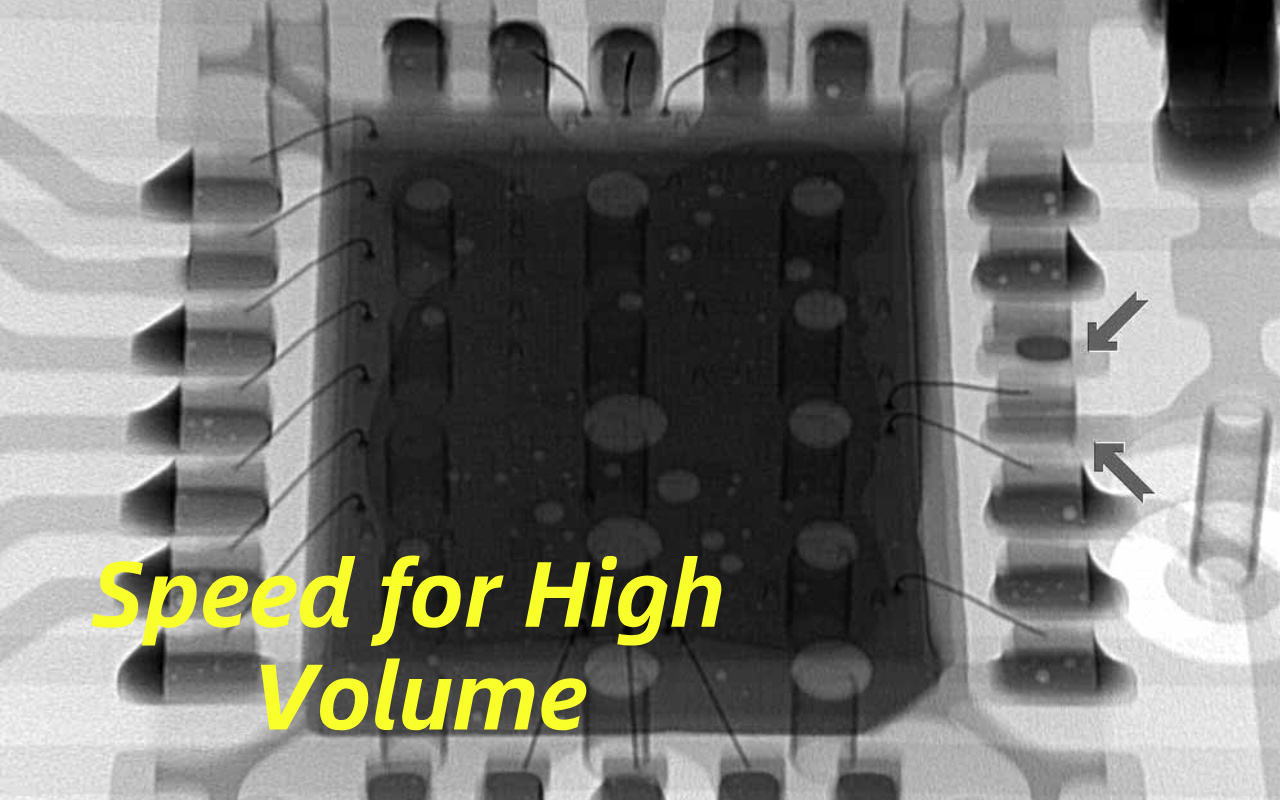

인라인 X-Ray와 오프라인 X-Ray의 가장 뚜렷한 차이점은 검사 속도입니다. 인라인 시스템은 모든 보드를 빠르고 일관되게 검사하도록 최적화된 반면, 오프라인 시스템은 세부 사항을 위해 속도를 교환합니다. 자동화 수준도 크게 다릅니다. 인라인 시스템에서는 운영자 개입이 최소화되고 오프라인 시스템에서는 숙련된 사용자에 크게 의존합니다.
작업 흐름 측면에서 인라인 검사는 지속적인 생산 제어를 지원하는 반면, 오프라인 검사는 의사 결정 및 근본 원인 분석을 지원합니다. 이러한 차이점은 공장에서 각 시스템을 배포하는 방법에 직접적인 영향을 미칩니다.

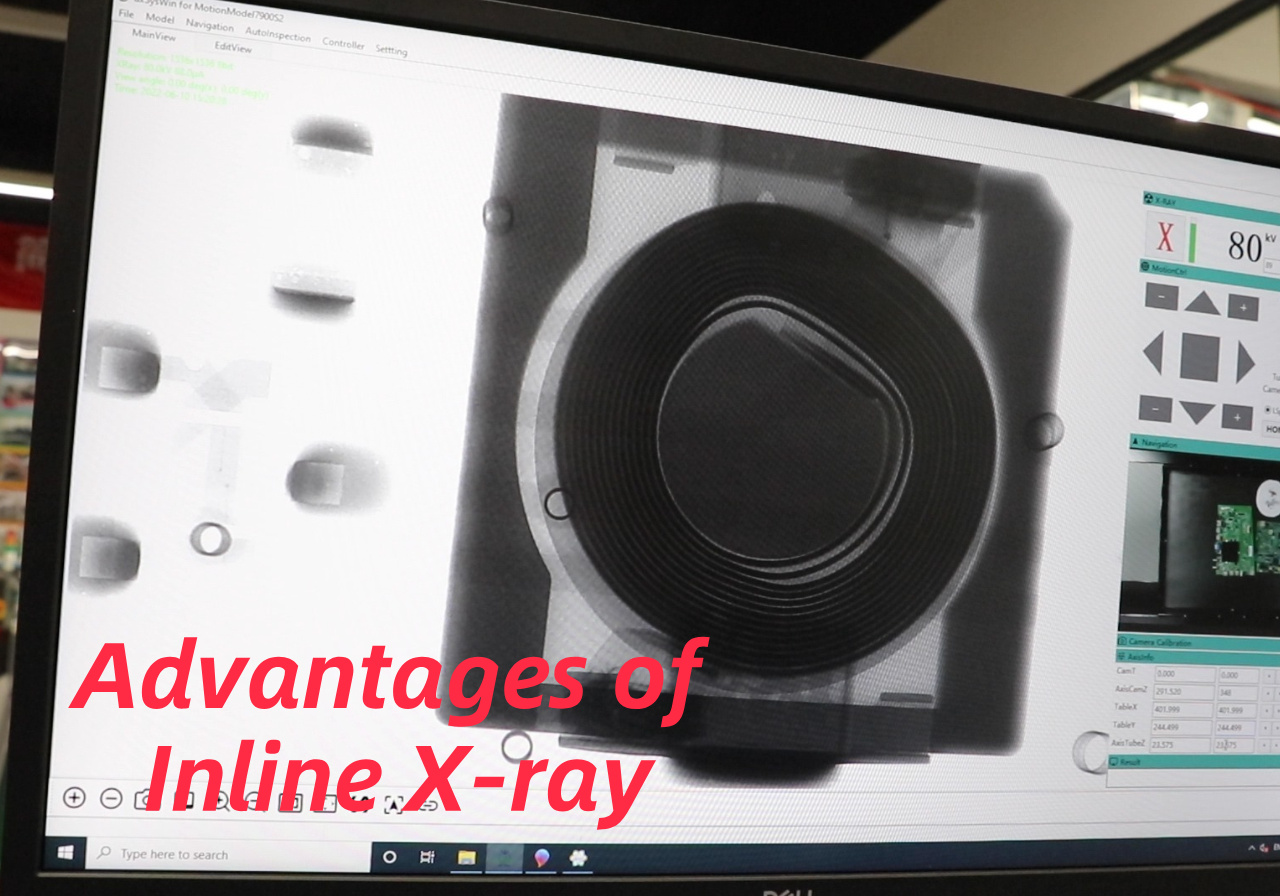

인라인 X-Ray 검사를 통해 공장은 검사 범위를 희생하지 않고도 높은 출력을 유지할 수 있습니다. 보드가 라인을 통과하면서 자동으로 검사되기 때문에 생산을 중단하거나 수동 처리를 위해 보드를 전환할 필요가 없습니다.
이는 짧은 지연이라도 배송 일정에 지장을 줄 수 있는 대량 환경에서 특히 중요합니다. 인라인 검사는 품질 관리가 생산과 경쟁하기보다는 생산과 보조를 맞추도록 보장합니다. 많은 대량 생산 라인의 경우 이 기능만으로도 투자를 정당화할 수 있습니다.
인라인 X-Ray의 가장 큰 장점 중 하나는 결함을 감지하고 보고하는 속도입니다. 과도한 보이드 발생, 부품 아래 솔더 브리징, 솔더 누락 등의 문제는 발생 후 몇 분 내에 식별할 수 있습니다.
이를 통해 프로세스 엔지니어는 인쇄, 배치 또는 리플로우 매개변수를 조정하여 신속하게 대응할 수 있습니다. 조기 감지를 통해 대규모 배치에 걸쳐 결함이 전파되는 것을 방지할 수 있습니다. 시간이 지남에 따라 이 실시간 피드백은 전체 SMT 프로세스를 상당히 안정화시킵니다.
인라인 X-Ray 시스템은 라인의 다른 자동화 장비와 통신하도록 설계되었습니다. 검사 데이터를 프린터, 마운터 또는 리플로우 정보와 연결하여 프로세스 동향을 파악할 수 있습니다. 이는 통계적 공정 제어와 장기적인 수율 개선을 지원합니다.
적절하게 통합되면 인라인 X-Ray는 독립형 검사기가 아닌 폐쇄 루프 품질 시스템의 일부가 됩니다. 그 결과, 결함을 감지할 뿐만 아니라 결함을 방지하기 위해 적극적으로 노력하는 생산 라인이 탄생했습니다.

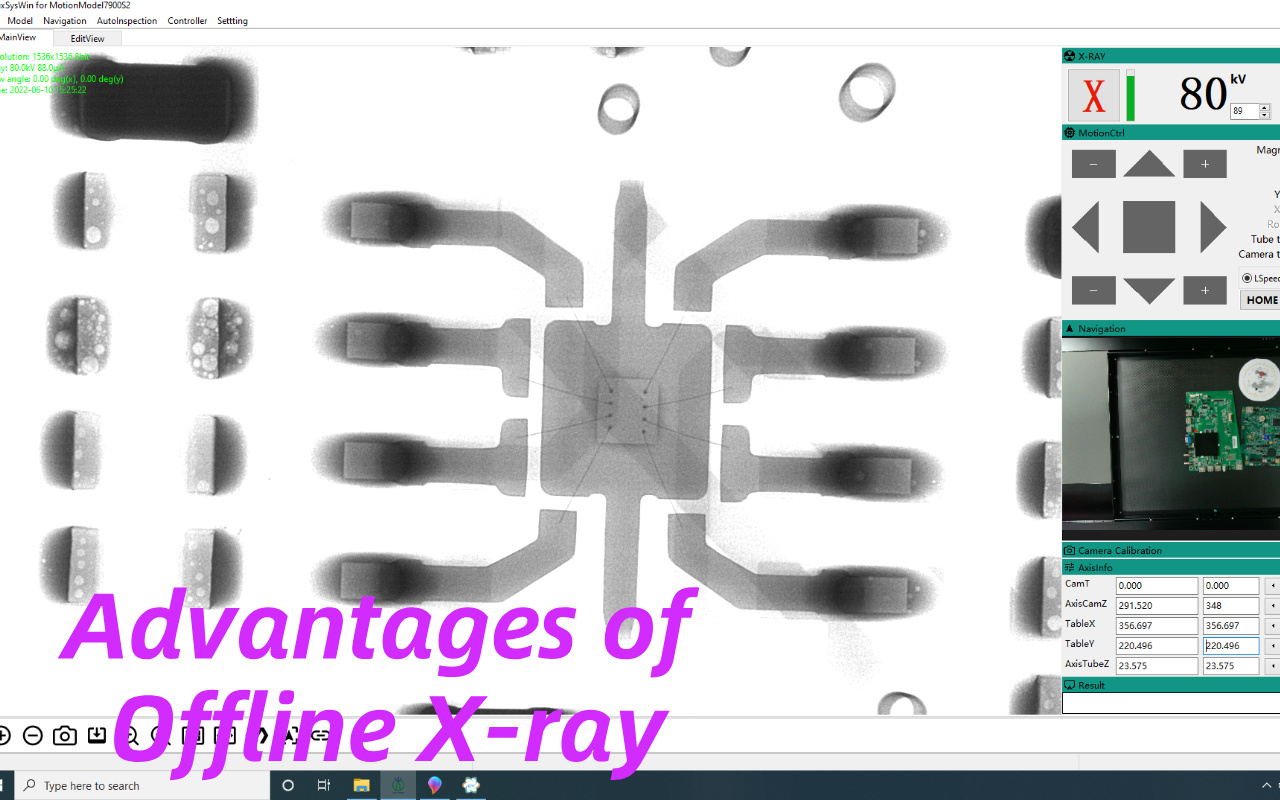

오프라인 X-Ray 시스템을 사용하면 작업자는 각 검사 대상에 더 많은 시간을 할애할 수 있으며 이는 더 높은 이미지 선명도와 더 많은 검사 각도로 직접적으로 이어집니다. 엔지니어는 개별 솔더 조인트를 확대하고, 보기를 회전하고, 복잡한 구조를 레이어별로 검사할 수 있습니다.
이러한 세부 수준은 빠른 인라인 스캔으로 분류하기 어려운 BGA 보이드, 헤드인필로우 결함 또는 부분적 비습윤을 분석할 때 특히 유용합니다. 오프라인 검사는 단순한 결함 확인이 아닌 더 깊은 이해를 지원합니다. 품질 엔지니어의 경우 이러한 깊이가 추측과 아는 것의 차이를 만드는 경우가 많습니다.
오프라인 X-Ray는 제품이 자주 변경되거나 엔지니어링 분석이 필요한 환경에서 탁월한 성능을 발휘합니다.
일반적으로 다음 용도로 사용됩니다.
신제품 소개(NPI)
프로세스 검증
고장 분석 및 근본 원인 조사
오프라인 X-Ray는 과 분리되어 있기 때문에 메인 SMT 라인 라인 속도나 가동 시간에 직접적인 영향을 미치지 않습니다. 생산 후 검사를 위해 보드를 선택하므로 새로운 병목 현상이 발생하지 않습니다. 이를 통해 컨베이어나 라인 레이아웃을 재구성하지 않고도 오프라인 시스템을 기존 공장에 더 쉽게 도입할 수 있습니다.
바닥 공간이 제한되어 있거나 생산 일정이 불안정한 시설의 경우 이러한 분리를 통해 운영 위험이 줄어듭니다. 검사 프로세스는 일일 생산량을 방해하지 않고 계속 제어됩니다.

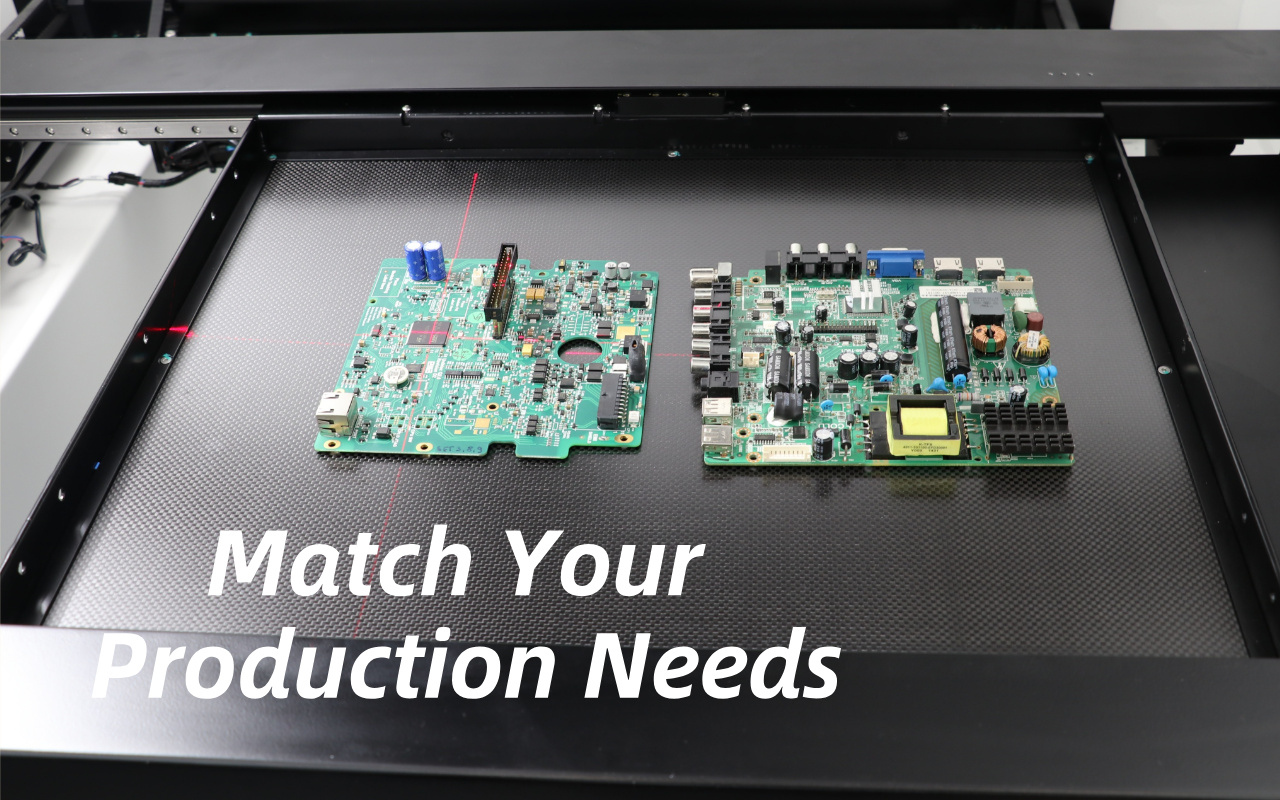

인라인 X-Ray는 속도와 자동화를 제공하지만 라인 용량에 제대로 맞지 않으면 병목 현상이 발생할 수 있습니다. 보드당 검사 시간이 라인 택트 타임을 초과하면 대기열이 형성되어 생산 흐름이 중단됩니다. 여러 검사 지점이 있는 복잡한 보드는 특히 이 문제가 발생하기 쉽습니다.
어떤 경우에는 엔지니어가 속도를 유지하기 위해 검사 깊이를 줄여 결함 감지가 저하되는 경우도 있습니다. 신중한 계획이 없으면 인라인 검사로 인해 의도치 않게 처리량과 품질이 맞바꿀 수 있습니다.
오프라인 X-Ray 검사는 생산 라인에 즉각적인 피드백을 제공하지 않습니다. 결함이 발견될 때쯤에는 이미 수십, 심지어 수백 개의 보드가 완성되었을 수도 있습니다. 이러한 지연으로 인해 재작업량이 늘어나고 근본 원인 분석이 더욱 어려워집니다.
프로세스 문제는 오랫동안 숨겨져 있어 결함이 반복될 수 있습니다. 오프라인 검사는 결함 빈도가 낮고 생산량을 관리할 수 있을 때 가장 잘 작동합니다.
인라인 시스템과 오프라인 시스템 모두 기계 자체 이상의 투자가 필요합니다. 인라인 시스템은 추가 컨베이어 공간과 통합 노력이 필요한 경우가 많은 반면, 오프라인 시스템은 숙련된 작업자에 크게 의존합니다. 교육, 프로그래밍 및 데이터 해석은 모두 장기적인 비용을 추가합니다.
공장은 구매 가격뿐만 아니라 운영 간접비도 고려해야 합니다. 이러한 요소를 무시하면 장비 활용도가 떨어지는 경우가 많습니다.

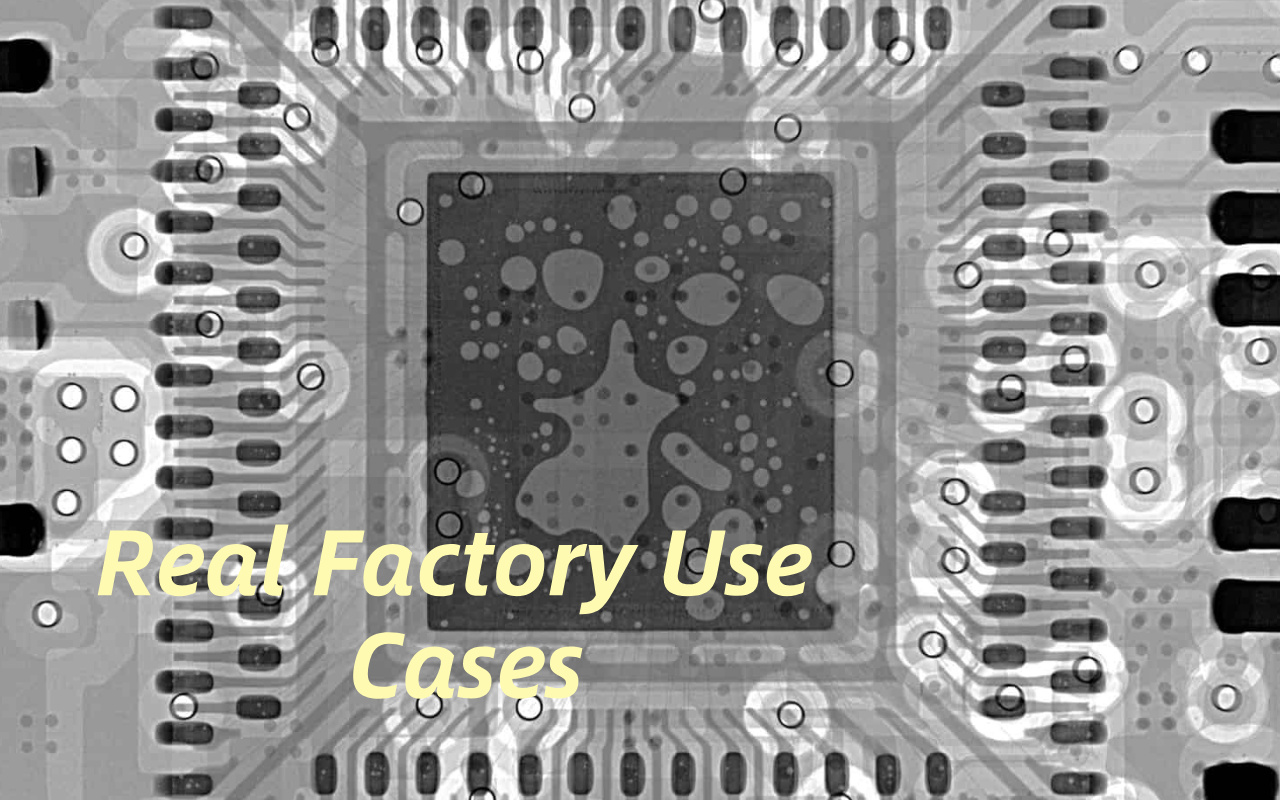

생산량은 인라인 X-Ray와 오프라인 X-Ray를 선택할 때 가장 중요한 요소 중 하나입니다. 대량의 안정적인 생산은 속도와 자동화로 인해 인라인 검사를 선호합니다. 생산량이 적거나 자주 변경되는 제품은 오프라인 유연성의 이점을 더 많이 얻습니다.
혼합 제품 라인은 모든 제품에 대한 인라인 프로그래밍 노력을 정당화하는 데 어려움을 겪는 경우가 많습니다. 검사 전략을 실제 생산 현실과 일치시켜 자원 낭비를 방지합니다.
모든 결함에 동일한 검사 접근 방식이 필요한 것은 아닙니다. 주요 관심사가 대량 생산된 BGA의 보이드 비율 제어인 경우 인라인 X-Ray는 빠르고 일관된 모니터링을 제공합니다. 간헐적이거나 복잡한 오류에 대한 자세한 분석이 필요한 경우 오프라인 시스템이 더 효과적입니다.
주요 결함 모드를 이해하는 것이 중요합니다. 검사는 위험을 목표로 해야 하며 맹목적으로 수행해서는 안 됩니다.
인라인 시스템은 일반적으로 더 높은 초기 투자와 라인에 대한 물리적 통합이 필요합니다. 오프라인 시스템은 진입 장벽이 낮으며 점진적으로 확장할 수 있습니다. 그러나 미래의 성장은 처음부터 고려해야 합니다.
상당한 양의 증가를 계획하는 공장은 오프라인 전용 전략을 빠르게 초과할 수 있습니다. 장기적인 확장성을 염두에 두고 선택하면 비용이 많이 드는 재투자를 피할 수 있습니다.

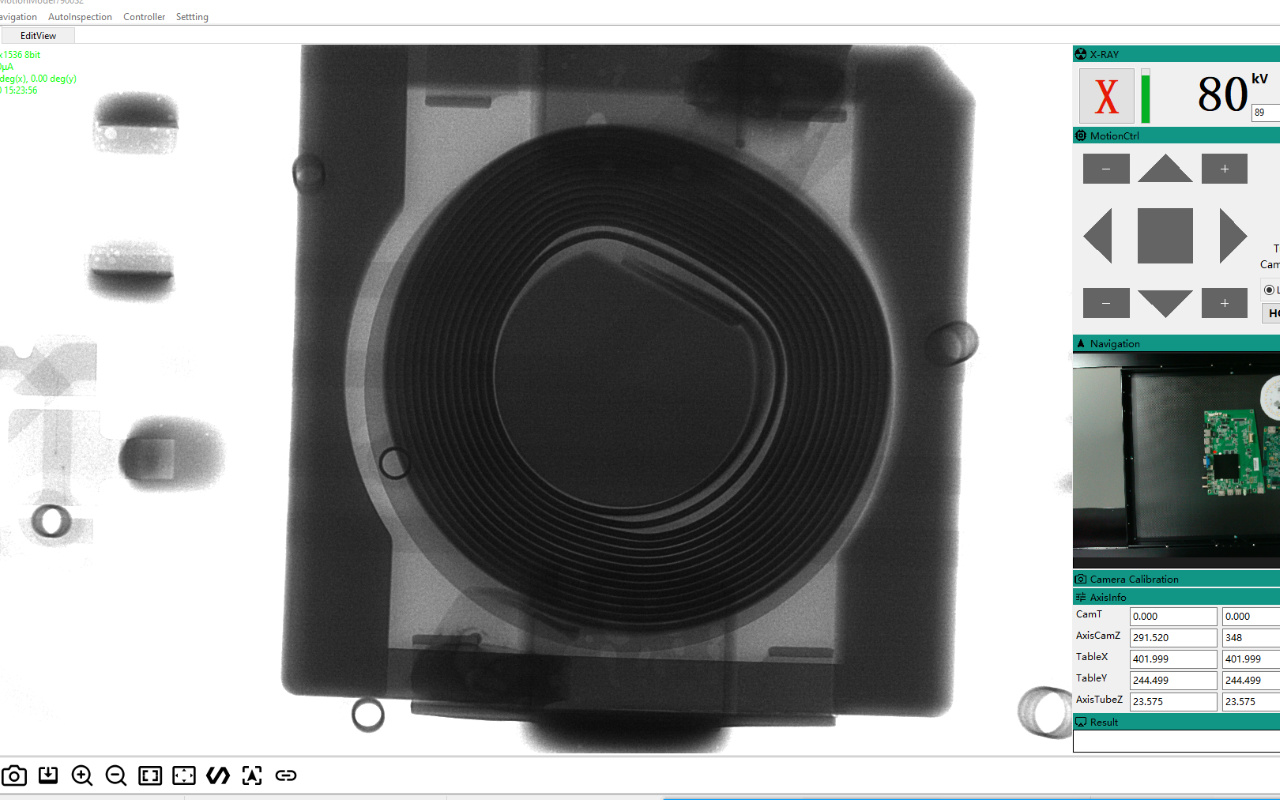

대량 자동차 생산에서는 인라인 X-Ray 검사가 필수적인 경우가 많습니다. 지속적인 모니터링을 통해 교대당 수천 개의 보드에서 솔더 접합 품질이 안정적으로 유지됩니다. 실시간 피드백을 통해 결함이 고객에게 도달하기 전에 신속한 수정이 가능합니다.
인라인 검사는 품질 보증 백본의 일부가 됩니다. 이런 환경에서는 오프라인 검사만으로는 부족합니다.
의료 전자 제조업체는 원시 처리량보다 추적성과 심층적인 결함 분석을 우선시하는 경우가 많습니다. 오프라인 X-Ray를 통해 엔지니어는 중요한 보드를 자세히 검사하고 규정 준수 결과를 문서화할 수 있습니다.
샘플링 전략은 완전히 자동화되기보다는 신중하게 계획됩니다. 이 접근 방식은 검사 깊이와 생산 유연성의 균형을 유지합니다. 인라인 검사는 나중에 볼륨이 증가함에 따라 추가될 수 있습니다.
많은 공장에서는 궁극적으로 인라인과 오프라인 X-Ray를 결합한 하이브리드 접근 방식을 채택합니다. 인라인 시스템은 일상적인 생산 모니터링을 처리하는 반면 오프라인 시스템은 오류 분석 및 엔지니어링 조사를 지원합니다.
이러한 업무 분업은 검사 효율성과 지식 깊이를 극대화합니다. 또한 하이브리드 전략은 단일 시스템에 대한 부담을 줄여줍니다. 성장하는 공장의 경우 이 접근 방식은 최상의 장기적 균형을 제공합니다.
인라인 X-ray는 속도, 자동화 및 실시간 제어를 지원합니다.
오프라인 X-Ray는 유연성, 해상도 및 분석 깊이를 제공합니다.
올바른 선택은 수량, 제품 구성, 품질 리스크에 따라 달라집니다.
하이브리드 전략은 종종 최상의 장기적 균형을 제공합니다.
예. 많은 공장에서는 생산 모니터링을 위해 인라인 검사를 사용하고 심층 분석 및 문제 해결을 위해 오프라인 시스템을 사용합니다.
3D 검사는 두 구성 모두에서 결함 감지 기능을 향상시키지만 검사 시간과 데이터 처리 요구 사항을 신중하게 고려해야 합니다.
인라인 시스템은 더욱 엄격한 가동 시간 관리가 필요한 반면, 오프라인 시스템은 유지 관리 예약에 더 많은 유연성을 제공합니다.
오프라인 검사는 검사 계획과 샘플링 전략이 적절하게 정의되면 규정 준수 요구 사항을 충족할 수 있습니다.
ROI는 장비 비용뿐만 아니라 인건비 절감, 결함 감소, 재작업 방지 및 생산 효율성도 고려해야 합니다.
