SMT 피더 픽업 위치 오류는 노즐이 부품을 픽업할 수 있는 올바른 위치에 부품이 제공되지 않을 때 발생합니다. 기계는 픽업 오류, 진공 오류, 부품 거부 또는 피더 알람을 보고할 수 있지만 실제 문제는 잘못된 피더 픽업 위치, 불안정한 테이프 인덱싱, 잘못된 픽업 좌표 또는 부품 포켓 내부의 움직임인 경우가 많습니다.
피더는 반복 가능한 정확도로 각 구성 요소를 픽업 지점으로 이동하는 역할을 합니다. 테이프가 너무 멀리 전진하거나, 너무 일찍 멈추거나, 옆으로 이동하거나, 부품을 올바르게 고정하지 못하는 경우, 노즐이 부품을 놓치거나 가장자리에서 떼어낼 수 있습니다. 이로 인해 구성요소 누락, 구성요소 떨어짐, 거꾸로 구성요소 배치, 높은 거부율 및 불필요한 재료 낭비가 발생할 수 있습니다.
이 가이드에서는 SMT 피더 픽업 위치 오류의 주요 원인을 설명하고 생산 엔지니어 및 유지 관리 팀을 위한 실용적인 SMT 피더 교정 프로세스를 제공합니다.
목차
SMT 피더 픽업 위치 오류는 노즐이 도착할 때 구성요소가 예상 픽업 좌표에 위치하지 않음을 의미합니다. 부품이 너무 앞쪽으로 있거나 뒤쪽으로 너무 멀리 있거나, 옆으로 이동했거나, 회전했거나, 기울어졌거나, 포켓에서 누락되었을 수 있습니다.
기계는 여전히 일부 픽업 주기를 성공적으로 완료할 수 있습니다. 이것이 피더 문제를 식별하기 어려운 이유입니다. 피더는 몇 분 동안 정상적으로 작동하다가 테이프 구멍, 포켓, 커버 테이프 또는 구성 요소 위치가 변경되면 간헐적으로 오류가 발생할 수 있습니다.
일반적인 증상으로는 픽업 누락, 측면 픽업, 부품 회전, 카메라 검사 후 부품 거부, 불안정한 진공 값, 부품 낙하, 반복 배치 오프셋 등이 있습니다.
다른 징후로는 테이프 포켓 가장자리에 닿는 노즐, 테이프 인덱싱 후 구성 요소 이동, 일관되지 않은 테이프 진행, 비정상적인 공급 장치 소음, 다른 기계 위치로 이동한 후 하나의 공급 장치에 따르는 오류 등이 있습니다.
노즐은 안정적이고 적절한 픽업 영역에서 부품과 접촉해야 합니다. 노즐이 중앙이 아닌 가장자리에 닿으면 진공 밀봉이 약해지고 헤드 이동 중에 부품이 회전할 수 있습니다.
잘못된 피더 픽업 위치로 인해 기계가 양호한 구성품을 거부할 수도 있습니다. 부품이 선택될 수 있지만 노즐의 위치가 카메라 보정 범위를 벗어날 수 있습니다. 이 상황에서는 피더가 원래 오프셋을 생성했더라도 문제가 시각 오류로 나타날 수 있습니다.

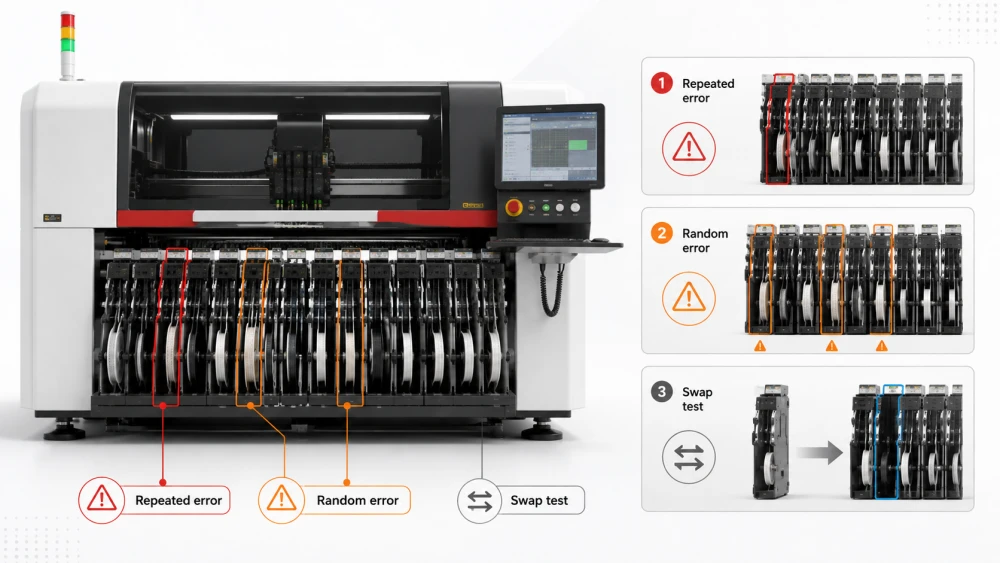

피더 매개변수를 변경하기 전에 엔지니어는 결함 패턴을 기록해야 합니다. 이는 피더 문제를 노즐, 진공, 비전 또는 재료 문제와 분리하는 데 도움이 됩니다.
동일한 피더가 반복적인 픽업 오류를 생성하는 경우 엔지니어는 피더 보정, 테이프 인덱싱, 픽업 좌표, 스프로킷 상태, 커버 테이프 장력 및 부품 포켓 위치를 확인해야 합니다.
반복되는 오류는 일반적으로 피더가 구성 요소를 잘못된 위치에 지속적으로 표시하고 있음을 의미합니다. 문제는 기계적인 것일 수도 있지만 잘못된 피치, 잘못된 피더 유형 또는 잘못된 구성 요소 데이터로 인해 발생할 수도 있습니다.
여러 피더에서 무작위 오류가 발생하는 경우 문제는 단일 피더가 아닐 수도 있습니다. 엔지니어는 노즐 마모, 진공 소스, 공기 압력, 피더 베이스 정렬, 기계 진동 및 소프트웨어 설정을 포함한 일반적인 기계 조건을 확인해야 합니다.
공장에서 기존 공급 시스템과 잘 일치하지 않는 새로운 테이프 사양이나 구성 요소 패키지를 사용하는 경우에도 임의 공급 장치 오류가 발생할 수 있습니다.
피더 교체 테스트는 가장 유용한 진단 방법 중 하나입니다. 의심되는 피더를 다른 슬롯으로 옮기고 제어 테스트를 실행하십시오. 픽업 문제가 피더에서 발생하는 경우 피더 또는 해당 재료에 책임이 있을 가능성이 높습니다. 문제가 원래 기계 슬롯에 남아 있으면 피더 베이스, 기계 좌표 또는 헤드 시스템을 확인해야 합니다.
테스트 중에는 하나의 변수만 변경해야 합니다. 피더, 노즐, 소재릴, 프로그램 등이 동시에 변경되면 결과를 해석하기 어렵습니다.
피더는 단단히 설치되어야 하며 피더 베이스에 올바르게 정렬되어야 합니다. 작은 기계적 간격으로 인해 테이프 포켓과 노즐 픽업 좌표 간의 관계가 변경될 수 있습니다.
피더가 기계 베이스에 완전히 삽입되지 않으면 작은 각도로 안착되거나 예상 위치에서 약간 떨어져 있을 수 있습니다. 기기에서 급지 장치를 계속 인식할 수 있지만 픽업 위치가 정확하지 않을 수 있습니다.
엔지니어는 피더 잠금 장치, 가이드 레일, 위치 지정 블록, 커넥터 및 기계적 정지 장치를 확인해야 합니다. 피더는 일정한 힘으로 삽입해야 하며 살짝 만졌을 때 움직이지 않아야 합니다.
먼지, 테이프 입자, 구성 요소 잔해 및 오일이 피더 베이스에 쌓일 수 있습니다. 이렇게 하면 피더가 평평하게 놓이는 것을 방지할 수 있습니다. 마모된 가이드 레일이나 위치 결정 블록도 비슷한 문제를 일으킬 수 있습니다.
여러 피더가 동일한 기계 위치에서 유사한 픽업 이동을 나타내는 경우 피더 베이스를 검사해야 합니다. 개별 피더만 청소하면 실제 문제가 해결되지 않을 수도 있습니다.
피더가 기울어지거나 옆으로 움직이면 테이프 포켓이 노즐 중심에서 멀어질 수 있습니다. 픽업 공차가 매우 작기 때문에 소형 부품의 경우 이는 더욱 심각합니다.
엔지니어는 인덱싱 중에 피더 본체가 안정적인지 확인해야 합니다. 테이프가 전진할 때마다 피더가 앞뒤로 움직이는 경우 피더 잠금 장치나 내부 메커니즘을 조정해야 할 수 있습니다.

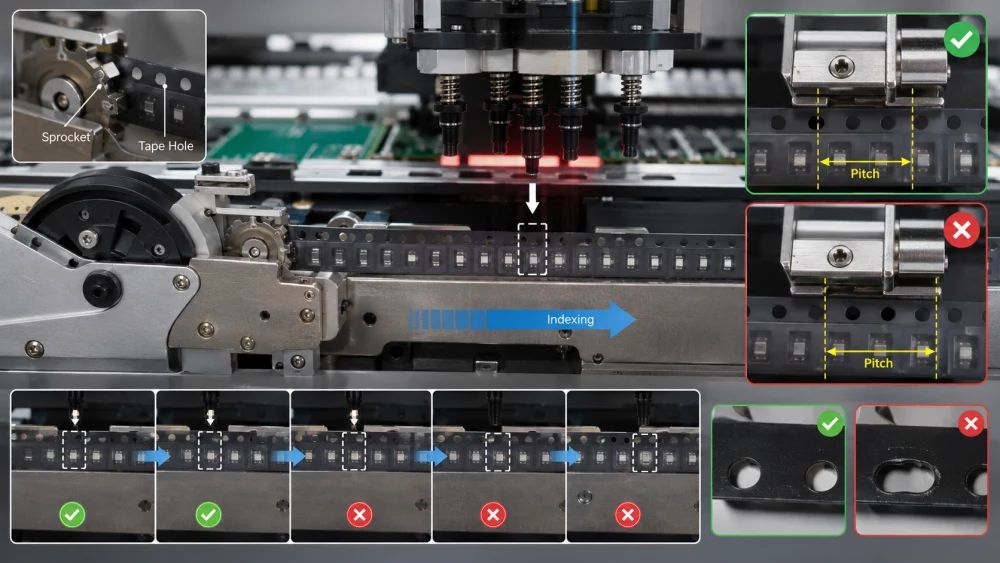

테이프 인덱싱은 캐리어 테이프를 한 번에 한 포켓 앞으로 이동시킵니다. 인덱싱 거리가 올바르지 않으면 구성 요소가 예상 픽업 위치에 도착하지 않습니다.
다양한 캐리어 테이프 사양은 다양한 포켓 피치를 사용합니다. 피더 피치 설정이 실제 테이프와 일치하지 않으면 각 사이클 동안 테이프가 너무 많이 또는 너무 적게 전진할 수 있습니다.
이로 인해 점진적인 픽업 이동, 반복적인 빈 포켓 픽업, 측면 픽업 또는 구성 요소 손상이 발생할 수 있습니다. 엔지니어는 부품 포장에서 실제 피치를 확인하고 이를 피더 프로그램과 비교해야 합니다.
피더 스프로킷이 캐리어 테이프 구멍에 올바르게 맞물려야 합니다. 테이프 구멍이 손상되거나 늘어나거나 막히거나 모양이 잘못되면 스프로킷이 테이프를 정확하게 전진시키지 못할 수 있습니다.
마모된 스프로킷 톱니로 인해 인덱싱 변동이 발생할 수도 있습니다. 테이프 구멍 품질이 다르기 때문에 피더가 한 릴에서는 제대로 작동하지만 다른 릴에서는 작동하지 않을 수 있습니다.
일부 피더 인덱싱 오류는 내부 기계적 마모로 인해 발생합니다. 모터, 기어, 스프링, 벨트, 클러치 또는 구동 메커니즘은 매 사이클마다 테이프를 동일한 거리로 이동시키지 못할 수 있습니다.
엔지니어는 여러 개의 연속적인 인덱싱 주기를 관찰해야 합니다. 구성요소는 매번 동일한 위치에서 멈춰야 합니다. 슬로우 모션 비디오나 테이프의 시각적 표시는 작은 움직임 차이를 식별하는 데 도움이 될 수 있습니다.
피더는 기계적으로 정상일 수 있지만 기계 프로그램은 여전히 잘못된 픽업 위치를 사용할 수 있습니다. 픽업 좌표와 픽업 높이는 실제 구성요소와 실제 피더를 통해 확인되어야 합니다.
잘못된 피더 픽업 위치는 기계 노즐이 구성요소의 올바른 지점을 겨냥하고 있지 않음을 의미합니다. 노즐은 부품 가장자리 근처, 두 부품 사이 또는 포켓 외부에 착륙할 수 있습니다.
엔지니어는 X 및 Y 픽업 좌표를 확인하고 이를 실제 구성요소 위치와 비교해야 합니다. 이론적으로 포켓의 중심은 최적의 픽업 지점과 항상 동일하지는 않습니다. 특히 부품이 느슨하거나 포켓이 부품 본체보다 큰 경우에는 더욱 그렇습니다.
픽업 높이가 너무 높으면 노즐이 부품에 충분히 단단히 접촉되지 않을 수 있습니다. 진공이 제대로 형성되지 않을 수 있으며, 헤드가 멀어질 때 구성품이 포켓에 남아 있을 수 있습니다.
이로 인해 픽업 누락, 약한 진공 또는 카메라 거부가 발생할 수 있습니다. 부품이 안정적인 씰을 형성할 시간이 충분하지 않기 때문에 문제는 고속에서만 나타날 수 있습니다.
픽업 높이가 너무 낮으면 노즐이 부품을 테이프 포켓 안으로 밀어 넣을 수 있습니다. 이로 인해 측면 힘, 부품 회전, 포켓 손상 또는 노즐 충돌이 발생할 수 있습니다.
픽업 높이는 테이프 포켓 깊이, 부품 두께, 노즐 길이 및 피더 상태에 따라 조정되어야 합니다. 올바른 높이에서는 과도한 압력 없이 견고한 접촉이 가능해야 합니다.

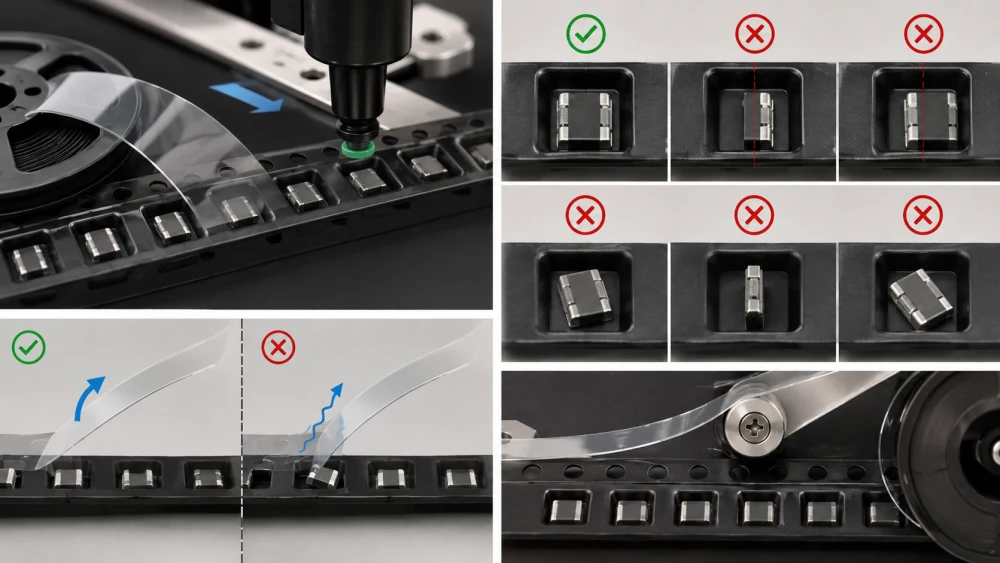

모든 픽업 위치 문제가 피더 움직임으로 인해 발생하는 것은 아닙니다. 노즐이 도착하기 전에 부품 자체가 포켓 내부로 이동할 수 있습니다.
작거나 가벼운 구성 요소가 테이프 포켓 내부에서 옆으로 움직일 수 있습니다. 구성 요소가 더 이상 중앙에 위치하지 않으면 노즐이 가장자리에서 구성 요소를 집어 올리거나 안정적인 진공 밀봉을 생성하지 못할 수 있습니다.
엔지니어는 커버 테이프를 제거한 직후와 노즐이 이를 집어내기 전에 구성요소를 검사해야 합니다. 구성 요소가 이미 이동된 경우 재료 포장이나 테이프 사양을 검토해야 합니다.
포켓이 너무 얕거나, 너무 크거나, 손상되거나, 오염되면 부품이 비스듬히 서 있을 수 있습니다. 인덱싱 시 커버 테이프의 박리력이나 진동의 영향을 받을 수도 있습니다.
기울어진 구성 요소는 잘못된 픽업 위치, 구성 요소 회전, 구성 요소 떨어짐 또는 거꾸로 배치될 수 있습니다. 피더 속도가 느리고 패키징이 향상되어 안정성이 향상될 수 있지만 일부 구성 요소에는 다른 캐리어 테이프 설계가 필요할 수 있습니다.
커버 테이프가 고르지 않게 벗겨지면 구성 요소가 당겨지거나 픽업 지점 근처에 진동이 발생할 수 있습니다. 과도한 박리력은 경량 부품을 움직일 수 있습니다. 느슨하게 벗겨지면 픽업 영역에 테이프 재료가 남을 수 있습니다.
엔지니어는 커버 테이프 각도, 박리 장력, 폐기 테이프 경로 및 테이프 수집을 확인해야 합니다. 커버 테이프는 포켓 내부의 구성 요소를 방해하지 않고 부드럽게 분리되어야 합니다.
올바른 SMT 피더 교정 프로세스에서는 피더 위치, 테이프 인덱싱, 픽업 좌표, 픽업 높이 및 반복성을 확인해야 합니다. 피더 수리, 피더 충돌, 장기 보관, 반복적인 픽업 오류 또는 재료 변경 후에는 교정을 수행해야 합니다.
보정하기 전에 피더 본체, 스프로킷, 가이드 레일, 테이프 경로 및 픽업 영역을 청소하십시오. 테이프 조각, 구성 요소 잔해 및 먼지를 제거하십시오. 테이프 폭과 피치에 맞는 피더 유형이 사용되고 있는지 확인하십시오.
가능하면 정상 작동이 확인된 구성 요소 릴을 로드하십시오. 안정적인 참조 릴을 사용하면 피더 오류와 재료 포장 오류를 더 쉽게 구분할 수 있습니다.
여러 인덱싱 주기를 실행하고 테이프가 일관되게 진행되는지 관찰합니다. 스프로킷이 테이프 구멍에 맞물리고 각 구성 요소 포켓이 동일한 픽업 위치에 멈추는지 확인하십시오.
테이프 위치가 주기마다 변경되면 소프트웨어 교정 전에 기계적 수리를 완료해야 합니다. 소프트웨어 수정은 불안정한 인덱싱을 보상할 수 없습니다.
기계적 인덱싱이 안정된 후 X 및 Y 픽업 좌표를 가르치거나 확인하십시오. 노즐은 실제 부품 중앙 위에 위치해야 합니다. 픽업 지점은 포켓 벽에 닿지 않고 안정적인 진공을 위해 충분한 접촉 영역을 제공해야 합니다.
작은 부품의 경우 픽업 좌표를 확대하여 주의 깊게 확인해야 합니다. 부품 본체에 비해 작은 좌표 오류가 클 수 있습니다.
노즐이 부품에 단단히 접촉하되 부품을 포켓 안으로 깊게 누르지 않도록 픽업 높이를 설정하십시오. 예상 시간 내에 진공이 필요한 수준에 도달하는지 확인하십시오.
반복적인 픽업 테스트를 실행하고 헤드 이동 중에 부품이 노즐 중앙에 유지되는지 모니터링합니다. 픽업 후 부품이 이동하는 경우 노즐 선택, 진공 응답 및 헤드 가속도 확인해야 합니다.
픽업이 한 번 성공해도 교정이 완료되지 않습니다. 피더는 반복성을 확인하기에 충분한 주기를 실행해야 합니다. 엔지니어는 연속 사이클에 걸쳐 픽업 위치, 진공 값, 구성 요소 각도 및 카메라 인식 결과를 확인해야 합니다.
한 번 작동하지만 간헐적으로 고장이 나는 피더는 대량 생산에 충분히 안정적이지 않습니다.

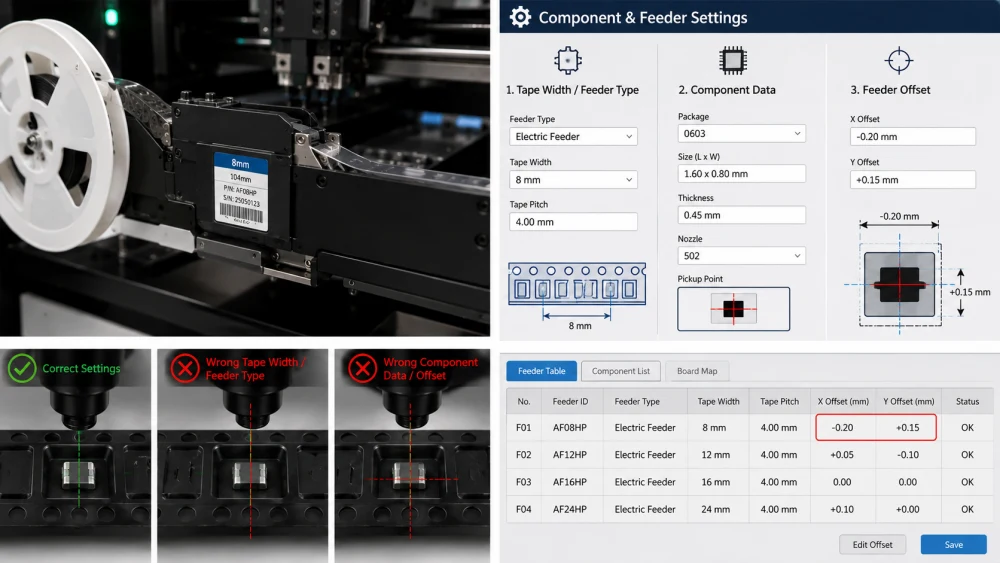

소프트웨어 설정이 잘못되면 피더 하드웨어의 상태가 양호하더라도 잘못된 피더 픽업 위치가 생성될 수 있습니다.
프로그램이 잘못된 테이프 너비나 공급 장치 유형을 사용하는 경우 기계는 잘못된 공급 장치 위치나 인덱싱 동작을 계산할 수 있습니다. 이로 인해 픽업 좌표가 잘못되고 부품 픽업이 반복적으로 실패할 수 있습니다.
엔지니어는 실제 피더 라벨, 테이프 너비, 테이프 피치, 구성 요소 패키지 및 기계 프로그램을 비교해야 합니다. 비슷한 모양의 피더 모델은 인덱싱 또는 픽업 특성이 다를 수 있습니다.
구성요소 데이터에는 패키지 크기, 두께, 픽업 지점, 노즐 유형, 피더 유형, 테이프 피치 및 인식 매개변수가 포함될 수 있습니다. 이 데이터가 확인 없이 다른 구성 요소에서 복사되면 기기가 부적합한 픽업 설정을 사용할 수 있습니다.
구성요소 교체 및 공급업체 변경에는 특별한 주의가 필요합니다. 전기적 사양이 동일하더라도 포장 크기나 포켓 디자인이 다를 수 있습니다.
일부 기계 시스템은 피더별 오프셋 값을 사용합니다. 오프셋이 올바르지 않으면 노즐이 지속적으로 부품의 한쪽 면에 너무 멀리 도달할 수 있습니다.
엔지니어는 피더 오프셋 기록을 검토하고 그 값을 알려진 양호한 피더와 비교해야 합니다. 오프셋은 신중하게 변경하고 검증 후 기록해야 합니다.
피더 픽업 오류는 기계의 다른 부분에 의해 영향을 받을 수 있습니다. 엔지니어는 피더가 노즐이나 비전 문제로 인해 비난을 받고 있지 않은지 확인해야 합니다.
더럽거나 마모된 노즐은 피더 위치가 올바른 경우에도 부품이 중심에서 벗어날 수 있습니다. 엔지니어는 노즐 팁, 공기 구멍, 노즐 ID 및 장착 상태를 검사해야 합니다.
진공이 약하거나 지연되면 올바른 픽업이 피더 위치 오류처럼 보일 수 있습니다. 부품을 선택할 수 있지만 헤드 가속 중에 이동할 수 있습니다. 엔지니어는 진공 반응을 다른 노즐이나 헤드와 비교해야 합니다.
구성 요소가 중심에서 약간 벗어난 경우 오류가 허용 범위 내에 있으면 비전 시스템이 위치를 수정할 수 있습니다. 오류가 너무 크면 기계가 부품을 거부할 수 있습니다.
피더, 노즐, 진공 및 배치 증상이 어떻게 연결되는지 더 폭넓게 보려면 엔지니어가 이 SMT 선택 및 배치 문제 해결 가이드를 읽을 수 있습니다 .

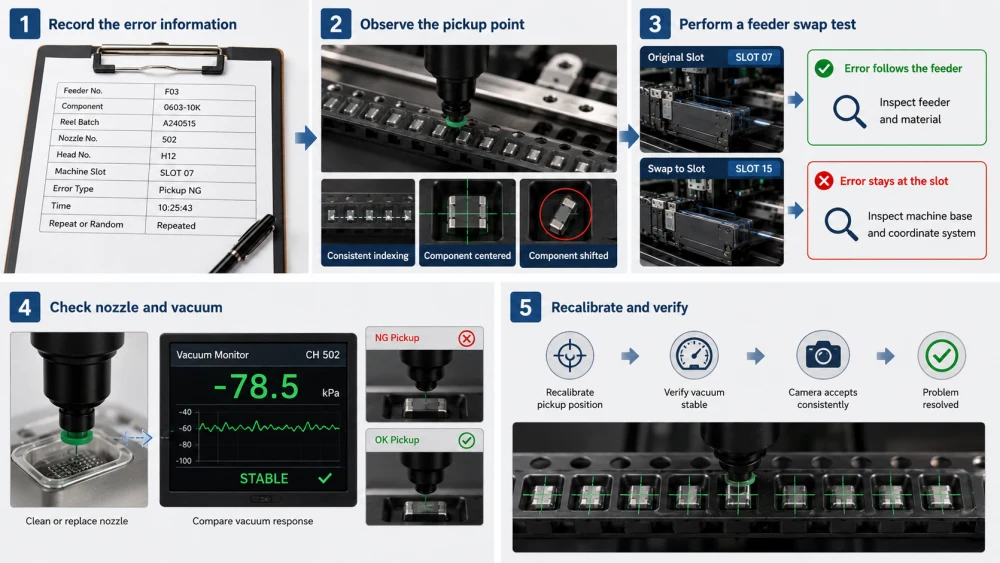

구조화된 문제 해결 순서는 엔지니어가 너무 많은 변수를 변경하지 않고도 원인을 찾는 데 도움이 됩니다.
피더 번호, 부품 이름, 릴 배치, 노즐 번호, 헤드 번호, 기계 슬롯, 오류 유형 및 발생 시간을 기록합니다. 문제가 반복되는지 또는 무작위인지 확인하십시오.
여러 인덱싱 주기 동안 피더를 관찰하십시오. 부품이 멈추는 위치, 테이프가 일관되게 움직이는지, 부품이 포켓 내부 중앙에 유지되는지 확인하십시오.
의심되는 피더를 다른 기계 슬롯으로 옮깁니다. 동일한 노즐, 부품 프로그램 및 생산 조건을 유지하십시오. 피더에서 오류가 발생하는 경우 피더와 재료를 검사하십시오. 슬롯에 오류가 계속되면 기계 베이스와 좌표계를 검사하십시오.
노즐을 청소하거나 교체하고 진공 반응을 비교하십시오. 픽업 오류가 사라지면 피더가 주요 원인이 아닐 수도 있습니다.
의심되는 원인을 수정한 후 픽업 사이클을 반복 실행하십시오. 구성 요소가 중앙에 있고 진공 값이 안정적이며 카메라가 지속적으로 픽업을 수용하는지 확인하십시오.
SMT 피더 픽업 위치 오류는 일반적으로 잘못된 피더 설치, 불안정한 테이프 인덱싱, 잘못된 피치 설정, 마모된 스프로킷, 잘못된 픽업 좌표, 부적절한 픽업 높이, 포켓 내부의 부품 이동, 커버 테이프 벗겨짐 문제, 잘못된 피더 오프셋 또는 잘못된 부품 데이터로 인해 발생합니다.
올바른 SMT 피더 교정 프로세스에는 기계적 검사, 인덱싱 확인, 픽업 좌표 교육, 픽업 높이 조정, 진공 확인 및 반복성 테스트가 포함되어야 합니다. 피더가 여러 사이클에 걸쳐 일관되게 실행될 때까지 보정이 완료되지 않습니다.
엔지니어는 노즐, 진공 시스템, 비전 설정 및 구성 요소 포장도 확인해야 합니다. 피더 문제와 노즐 문제는 매우 유사한 기계 경보를 생성할 수 있으므로 제어된 테스트가 중요합니다.
I.C.T는 SMT 라인 계획, 피더 설정, 픽 앤 플레이스 프로세스 지원, 피더 보정 지침, 검사, 교육 및 생산 문제 해결을 포함하여 전자 제조업체를 위한 전문적인 원스톱 SMT 솔루션을 제공합니다. 반복되는 피더 픽업 위치 오류가 발생하는 공장의 경우 피더, 재료, 노즐 및 기계 데이터를 완벽하게 검토하면 배치 안정성을 향상시키는 데 도움이 될 수 있습니다.
SMT 피더 픽업 위치 오류는 일반적으로 잘못된 테이프 인덱싱, 잘못된 픽업 좌표, 피더 설치 오류, 피더 마모, 잘못된 테이프 피치, 포켓 내부의 구성 요소 이동 또는 잘못된 피더 오프셋으로 인해 발생합니다. 실제 문제가 피더 표시일 때 노즐이 구성요소를 놓친 것처럼 보일 수도 있습니다. 엔지니어는 장비 매개변수를 변경하기 전에 픽업 지점을 관찰하고 피더 교환 테스트를 수행해야 합니다.
엔지니어는 피더 안착 확인, 피더 베이스 청소, 테이프 피치 확인, 스프로킷 이동 검사, 픽업 X/Y 좌표 교육 및 픽업 높이 조정을 통해 잘못된 피더 픽업 위치를 수정합니다. 조정 후에는 여러 인덱싱 주기에 걸쳐 피더를 테스트해야 합니다. 한 번의 성공적인 픽업은 피더가 생산에 충분히 안정적이라는 것을 증명하지 않습니다.
SMT 피더 교정 프로세스에는 일반적으로 피더 청소, 기계적 인덱싱 검사, 테이프 피치 확인, 픽업 좌표 교육, 픽업 높이 조정, 진공 확인 및 반복성 테스트가 포함됩니다. 가능하면 프로세스에서 정상 작동이 확인된 구성 요소 릴을 사용해야 합니다. 피더 수리, 충돌, 장기 보관 또는 반복적인 픽업 오류 후에는 교정을 반복해야 합니다.
예, 피더 문제로 인해 구성품이 거부될 수 있습니다. 구성 요소가 가장자리나 각도에서 선택되면 중심, 회전 또는 윤곽선이 허용 범위를 벗어났기 때문에 비전 시스템이 이를 거부할 수 있습니다. 피더가 원래 픽업 오프셋을 생성한 경우에도 기계가 비전 거부를 보고할 수 있습니다. 픽업 위치, 노즐 번호, 진공 값, 카메라 이미지를 함께 검토해야 합니다.
SMT 피더는 용도, 장비 상태 및 결함 이력에 따라 보정되어야 합니다. 사용량이 많은 피더는 사용량이 적은 피더보다 더 자주 검사해야 할 수 있습니다. 수리, 충돌, 인덱싱 이상, 반복 픽업 오류, 장기간 보관 후에도 교정을 수행해야 합니다. 고정된 달력 간격만 사용하는 대신 공장에서는 예정된 유지 관리와 실제 피더 성능 데이터를 결합해야 합니다.
SMT 피더 픽업 위치 오류는 기계, 소프트웨어, 재료 및 공정 조건의 조합으로 인해 발생하는 경우가 많습니다. 피더가 잘못 장착되었거나, 테이프 인덱스가 부정확하거나, 구성 요소가 포켓 내부로 이동하거나, 프로그램이 잘못된 픽업 좌표를 사용할 수 있습니다.
신뢰할 수 있는 솔루션은 오류 패턴 분석과 픽업 지점의 직접적인 관찰에서 시작됩니다. 그런 다음 엔지니어는 피더 설치, 인덱싱, 피치, 픽업 좌표, 픽업 높이, 부품 포장, 노즐 상태, 진공 반응 및 비전 데이터를 제어된 순서로 확인해야 합니다.
