YSM40R
I.C.T
| 수량： | |
|---|---|
| 효율적인 고속 PCB 조립

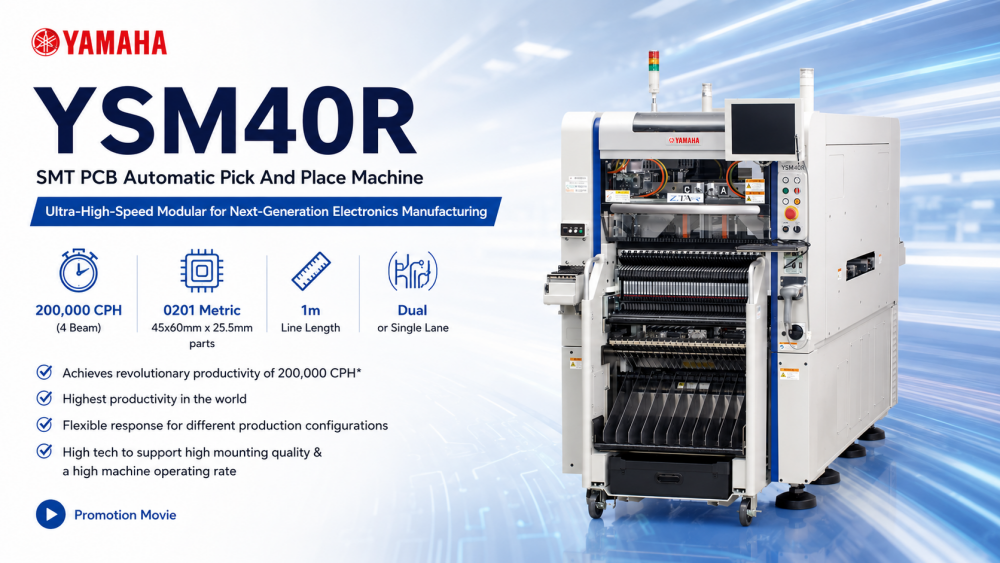

YSM40R은 현대 SMT 생산 라인에서 신속하고 정밀한 조립을 위해 설계된 고성능 Yamaha SMT 픽 앤 플레이스 기계입니다. 이중 또는 단일 레인 보드를 처리하도록 설계된 이 시스템은 초소형 0201 칩부터 대형 부품까지 구성 요소를 지원합니다. 작은 설치 공간과 고급 피더 시스템을 갖춘 YSM40R은 중단 없는 생산, 높은 배치 정확도 및 탁월한 유연성을 제공하여 효율성과 고품질 출력을 목표로 하는 전자 제조업체에 이상적인 솔루션입니다.
| 제품특징
1. 초고속 배치

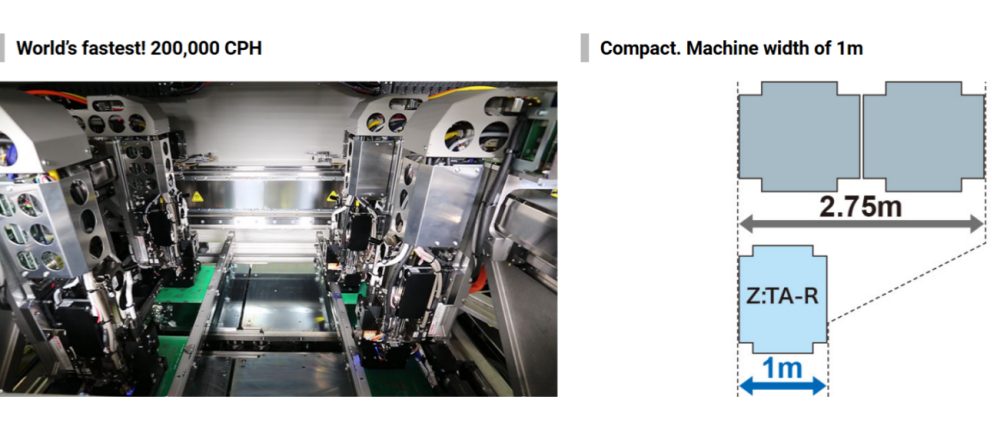

YSM40R은 4빔 구성을 사용하여 최대 200,000 CPH를 달성합니다. 고급 로터리 헤드는 신속한 부품 픽업 및 배치를 보장하여 높은 정확도를 유지하면서 생산 시간을 단축합니다. 이 속도는 대량 전자 제품 제조 및 유연한 라인 운영에 이상적입니다.
2. 유연한 구성 요소 처리
0201 미터법 칩부터 대형 커넥터까지 구성 요소를 지원하는 YSM40R은 다양한 구성 요소 크기와 유형을 수용합니다. 이 기계는 단일 또는 이중 레인 작동을 제공하여 다양한 PCB 크기와 생산 요구 사항에 맞춰 최소한의 전환과 높은 효율성을 보장합니다.
3. 혁신적인 피더 시스템
슈퍼 로딩 피더를 사용하면 가동 중지 시간을 최소화하면서 지속적인 부품 공급이 가능합니다. 모듈식 피더 및 공급 장치 옵션과 결합하여 작업자는 다양한 생산 형식에 맞게 설정을 신속하게 재구성하여 원활한 작동을 유지하면서 유연성을 극대화할 수 있습니다.
| 사양
| 모델 | 4빔, 4헤드 사양 (YSM40R-4) | 2빔, 2헤드 사양 (YSM40R-2) |
| 적용 가능 PCB | L700×W460mm ~ L50×W50mm | |
| 속도 | 200,000CPH (RS 헤드 사용시) | 58,000CPH (MU 헤드 사용시) |
| 적용 가능한 구성 요소 | 0201* ~ □6.5mm(높이 2.0mm 이하) *옵션 03015 ~ 45×60m (높이 15mm 이하) | 0402~45×100mm(높이 15mm 이하) 0603~45×100mm(높이 25.5mm 이하) |
| 장착 정확도 | +/-35μm(25μm) Cpk ≧1.0(3σ) | +/-40μm(30μm) Cpk ≧1.0(3σ) |
| 구성 요소 유형 수 * 8mm 폭 테이프 변환 | 최대. RS 헤드가 있는 피더 80개 최대. MU 헤드가 있는 피더 88개 최대. RS x 2 + MU x 2 헤드가 있는 피더 84개 | MU 또는 FL 헤드가 있는 피더 92개 |
| 전원 공급 장치 | 3상 AC 200/208/220/240/380/400/416V +/-10% | |
| 공기공급원 | 0.45MPa 이상, 깨끗하고 건조한 상태 | |
| 외부 치수 | L1,000×W2,100×H1,550mm | |
| 무게 | 대략. 2,100kg | |
* 사양 및 외관은 사전 예고 없이 변경될 수 있습니다.
| SMT 라인 장비 목록
Σ-G5SII는 일반적으로 솔더 페이스트 프린터, SPI 검사 시스템, 리플로우 오븐, AOI 검사 기계 및 PCB 처리 장비를 포함한 완전한 SMT 생산 라인 에 통합됩니다 . I.C.T는 SMT, DIP, 코팅 및 스마트 공장 자동화 솔루션을 포괄하는 전체 라인 통합을 제공하여 고객이 전 세계적으로 효율적이고 확장 가능한 전자 제조 시스템을 구축할 수 있도록 지원합니다.
I.C.T는 또한 Σ-F8S 및 Σ-G5SII 모델을 포함한 광범위한 Yamaha SMT 픽 앤 플레이스 기계를 제공합니다. 이러한 시스템은 다양한 속도, 헤드 구성 및 부품 처리 옵션을 제공하므로 전자 제조업체는 소규모, 중간 또는 대량 생산에 이상적인 솔루션을 선택할 수 있습니다. 모든 기계는 전체 SMT 라인과 원활하게 통합되어 모든 모델에서 일관된 품질과 생산 효율성을 보장합니다.
| 고객 성공 비디오
카자흐스탄에서는 I.C.T가 SMT 로더, 완전 자동 프린터, 리플로우 오븐, 컨베이어 및 오프라인 AOI을 포함하여 전원 공급 장치 생산을 위한 전체 SMT 라인을 성공적으로 납품했습니다. I.C.T 엔지니어는 현장 설치 및 교육을 제공하여 라인이 최적의 성능에 도달하도록 했습니다. 고객은 장비 품질과 지원에 대해 다음과 같이 칭찬했습니다. '모든 기계는 중국산입니다I.C.T. 품질과 가격이 좋습니다. 이 라인을 구축하고 이 기계 사용 방법을 교육해준 Andy와 Billy에게 감사드립니다.'
| 서비스 및 교육 지원
I.C.T는 모든 SMT 라인에 대한 설치, 기술 교육 및 지속적인 지원을 포함한 포괄적인 서비스를 제공합니다. 당사의 엔지니어는 작업자에게 기계 작동, 생산 설정 및 문제 해결 과정을 안내합니다. 교육은 각 고객의 생산 작업 흐름에 맞게 조정되어 최적의 성능과 기존 공장 프로세스 내에서의 원활한 통합을 보장합니다. 우리는 생산 안정성과 효율성을 유지하기 위해 지속적인 원격 및 현장 지원을 제공합니다.
| 고객 칭찬
고객은 빠르고 전문적인 지원, 고품질 시스템 및 안전한 배송을 위해 I.C.T를 지속적으로 칭찬합니다. 엔지니어들은 실습 교육을 통해 인정을 받고 있으며, 장비는 신뢰성과 사용 편의성 측면에서 호평을 받고 있습니다. 우리의 대응 서비스는 문제가 신속하게 해결되도록 보장하여 공장이 지속적인 생산과 고품질 출력을 유지할 수 있도록 돕습니다.
| 우리의 인증
I.C.T SMT 기계는 CE, RoHS, ISO9001 인증을 받았으며 혁신적인 기술에 대한 여러 특허를 보유하고 있습니다. 당사의 품질 관리 시스템은 모든 장비가 글로벌 안전 및 환경 표준을 충족하도록 보장하여 고객에게 신뢰할 수 있고 규정을 준수하는 고성능 생산 솔루션을 제공합니다.
| I.C.T 및 공장 정보
I.C.T는 대규모 R&D 및 생산 팀을 갖춘 선도적인 SMT 종합 솔루션 제공업체입니다. 수년에 걸쳐 우리는 빠르게 확장하여 80개 이상의 국가에 걸쳐 고객에게 서비스를 제공했습니다. 우리 공장에서는 엄격한 품질 관리 및 테스트 절차를 구현하여 높은 신뢰성을 보장합니다. 글로벌 범위, 숙련된 엔지니어 및 포괄적인 기술 지원을 통해 I.C.T는 초기 설계부터 전체 운영 생산 라인에 이르기까지 턴키 SMT 솔루션을 제공합니다.
