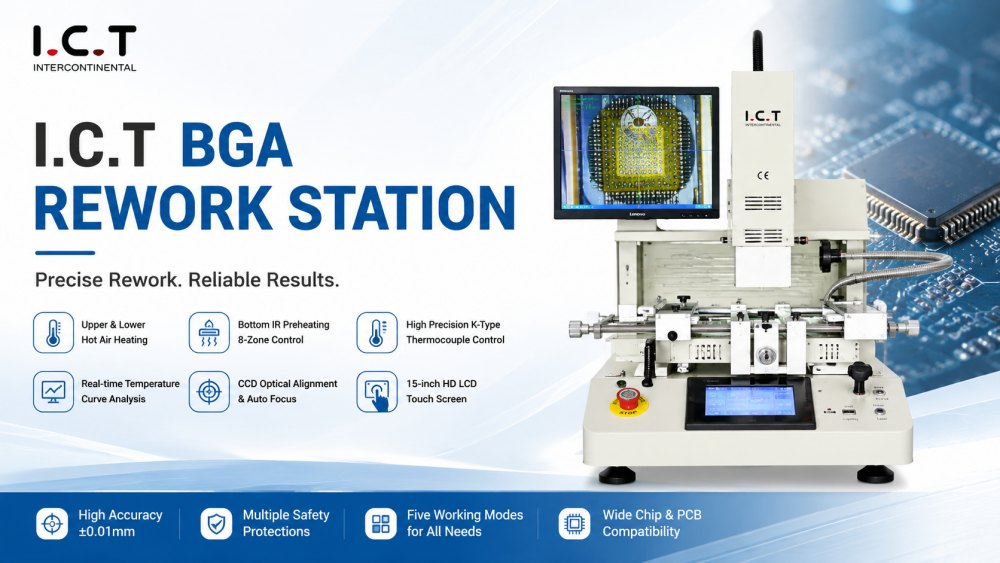

I.C.T | IR 자동 빠른 Bga 재작업 스테이션 스텐실

I.C.T Ir 자동 빠른 Bga 재작업 스테이션 스텐실. 믿을 수 있는 파트너와 함께 구매하세요! I.C.T는 SMT 업계에서 26년의 경험을 쌓았습니다. 하이라이트: 현장 설치 및 교육 가능, 연중무휴 고객 서비스. 고도로 훈련된 전문가. 정확하고 경제적입니다. 비전 가이드 DIY 키트. 조립이 용이합니다. 오픈 소스 소프트웨어.

모델：
BR-120
제품 브랜드：
I.C.T

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

I.C.T | IR 자동 빠른 Bga 재작업 스테이션 스텐실

개요

특징:

A. 독립적인 3개의 가열 구역 온도 제어 시스템.
1. 구성 요소의 상단에서 PCB 하단까지 동시에 가열할 수 있는 상부 및 하부 열기 가열, 하단 IR 가열, ±1℃.8 세그먼트 온도 제어 내에서 온도 정밀 제어가 독립적으로 이루어집니다.
2. BGA 및 PCB에 대한 열풍 지역 난방을 동시에 수행하고 재작업 중 완전히 PCB 변형을 방지하기 위해 PCB 바닥에 대해 대면적 IR 히터를 예열합니다. 상부 또는 하부 온도 영역을 단독으로 사용할 수 있으며 상부 및 하부 가열 요소의 에너지를 자유롭게 결합할 수 있습니다.

B. 정밀 광학 정렬 시스템
고화질 및 조정 가능한 CCD 색상 광학 정렬 시스템을 사용하여 자동 색수차 해상도 및 밝기 조정, 조정 가능한 이미지 대비 기능을 갖춘 빔 분할, 증폭, 감소, 미세 조정 및 자동 초점, 15 ' 고화질 LCD 모니터가 장착되어 있습니다.

C. 다기능 및 인간화 운영 시스템
HD 터치 인간-기계 인터페이스 채택, 상부 가열 헤드 및 장착 헤드는 2 in 1로 설계되었으며, 다양한
종류의 티타늄 합금 BGA 노즐을 360도 회전하여 쉽게 설치 및 교체할 수 있습니다.
X, Y 및 R 각도는 마이크로미터 미세 조정을 채택하고 정확도 위치를 파악하며 정밀도는 ±0.01mm에 도달할 수 있습니다.

D. 뛰어난 안전 보호 기능
알람 기능을 사용하면 BGA 용접 후 기계가 자체적으로 알람을 보낼 수 있습니다. 온도 남용의 경우 이중 과열 보호 기능으로 회로의 전원을 자동으로 끌 수 있습니다. 온도 매개변수에는 비밀번호
보호 기능이 있어 수정을 방지할 수 있습니다.

사양

전원 공급 장치	AC 220V±10% 50/60Hz
총 전력	최대 5300W
히터 전력	상부 온도 구역 1200W, 두 번째 온도 구역 1200W, IR 온도 구역 2700W
전기재료	구동 모터+PLC 스마트 온도 컨트롤러+컬러 터치 스크린
온도 조절	고정밀 K-센서, 폐쇄 루프, 독립 온도 컨트롤러, 정밀도는 ±1℃에 도달할 수 있습니다.
찾는 방법	V 모양 슬롯,PCB 지지 지그 조정 가능, 레이저 조명으로 센터링 및 위치 조정이 빠릅니다.
PCB 크기	최소 10×10mm--최대 450×390mm
적용 가능한 칩	최소 1×1mm--최대 80×80mm
전반적인 차원	L650×W630×H850mm
온도 인터페이스	1개
기계의 무게	65KG
색상	빨간색(선택 사항: 흰색/파란색)
