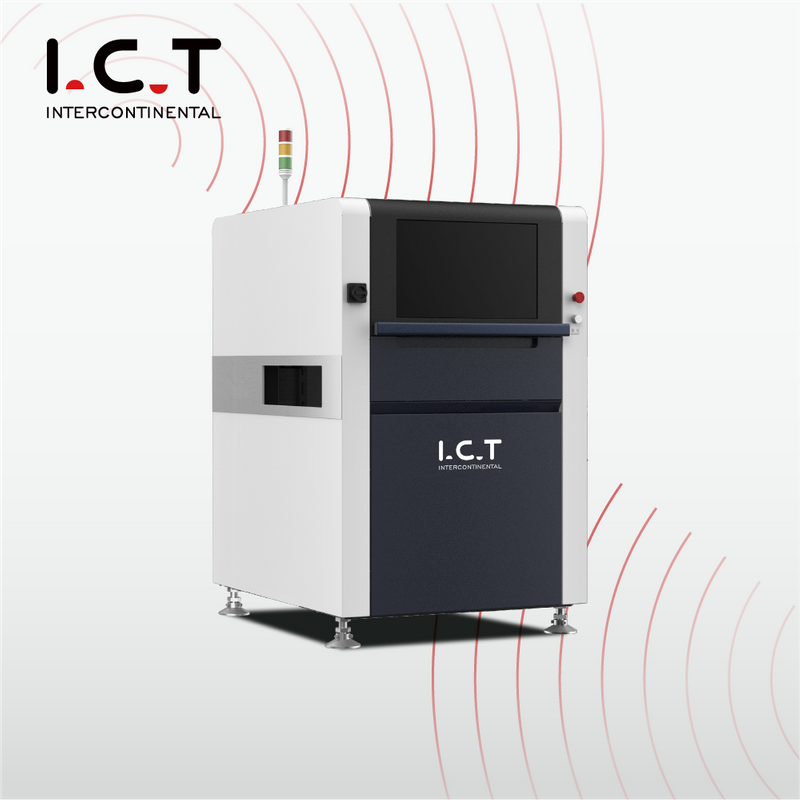

고속 온라인 PCBA AOI 머신 검사 시스템
1. LOG 자동 수집 및 저장 기능, NG 경고/알람 기능, 원격 프로그래밍 및 디버깅.
2. 검사 능력: 불충분, 짧음, 슬로더링 구멍, 납땜 덮음 핀, 오염, 오정렬, 부품 누락, 비뚤어짐, 광고판, 측면 장착, 전복, 잘못된 부분, 손상, 플로트, 극성, 유사 납땜, 빈 납땜, 과도한 접착제 등.
3. Perfect SPC는 오프라인에서 NG 정보를 수집하고 모든 종류의 생산 테이블을 자동으로 생성합니다.
4. 성숙한 제어 센터 기능, 명확한 소프트웨어 인터페이스.
5. 우수한 안정성(GR&R<10% @6 Sigma,CPK>1.33(테스트 편차 정확도 ±0.25mm 미만)
6. 카메라 이동, 테스트 중에 컨베이어 고정.7.PCB 뒤틀림 보상: 총 마크 보상 교정, 구성 요소 위치 프레임 보상.
| 모델 | I.C.T-V5000H |
| FOV | 15u(36*30mm)/10u(24*20mm) |
| 카메라 | 5M 픽셀 지능형 디지털 산업용 카메라 |
| 렌즈 | 텔레센트릭 렌즈 |
| 빛 | 4색 링LED 조명,RGB+W |
| 검사 항목 | 부품 테스트, 납땜 테스트 |
| 미니 컴포넌트 | 01005chip,0.3pitch IC 및 특수 형상 |
| 운영 시스템 | 윈도우 7 |
| PCB 크기 | 50*50~510*600mm |
| PCB 두께 | 0.3 ~ 6.0mm |
| PCB 뒤틀림 | ±3.0mm |
| PCB 무게 | 최대:3Kg |
| PCB 키 | 상단: 25mm, 하단: 조정 가능한 45mm |
| X/Y 드라이버 | AC 서보 드라이버, 반복 정확도 0.01mm |
| 플랫폼 | 화강암 |
| 힘 | AC220 50/60Hz,5A |
| 압축공기 | 0.4 ~ 0.6Mpa |
| 무게 | 750Kg |
| 치수 | 940*1360*1500mm(빛 제외) |
아오이 기계, 아오이 검사, 광학 검사, 아오이 시스템, smt 아오이 기계, 아오이 검사기
