| 스마트 SMT 장착 솔루션

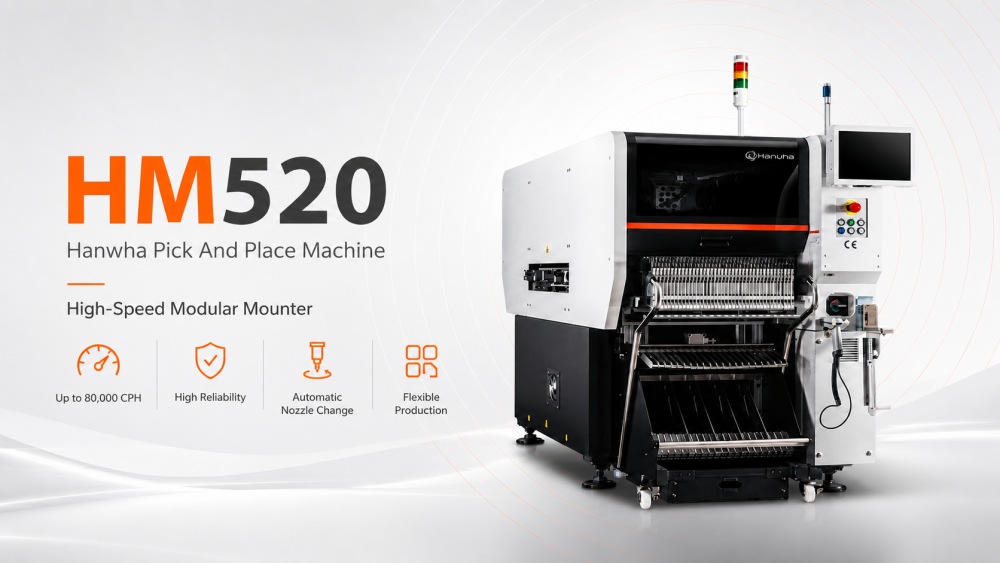

HM520 Hanwha Pick And Place Machine은 빠르고 안정적이며 유연한 SMT 배치가 필요한 제조업체를 위해 설계되었습니다. 컴퓨터 마더보드, SSD, 메모리 모듈, 제어 보드 및 가전제품과 같은 제품의 대용량 PCB 조립을 지원할 수 있습니다. 고속 픽 앤 플레이스 기계로서 강력한 배치 능력과 안정적인 장착 정확도를 결합합니다. 이 기계는 HS 및 MF 구성을 통해 다양한 생산 요구 사항을 지원하므로 공장에서 속도, 구성 요소 범위 및 라인 균형에 대한 더 많은 선택권을 제공합니다. I.C.T SMT 라인 계획, 인쇄, 검사, 리플로우 솔더링 및 PCB 처리 시스템과 함께 사용하면 완전하고 효율적인 SMT 생산 라인을 구축하기 위한 실용적인 솔루션이 됩니다.
| 모델 소개
고속 모델: SM471Plus
SM471Plus는 헤드당 1개의 갠트리와 10개의 스핀들을 갖춘 고속 SMT 픽 앤 플레이스 기계입니다. 0402와 같은 소형 칩에 적합한 최대 78,000 CPH의 최적 속도를 달성합니다. 플라잉 비전을 통해 가전제품 및 모바일 장치와 같은 산업에서 대량 생산에 적합한 정확도를 제공합니다.
유연한 중속 모델: SM481Plus
SM481Plus는 헤드당 하나의 갠트리와 6개의 스핀들로 유연한 배치를 제공합니다. 40,000 CPH에 도달하고 최대 BGA/QFP까지 더 큰 구성 요소를 더 높은 정확도로 처리합니다. 이 모델은 다양한 부품 크기가 일반적으로 사용되는 자동차 및 가전제품 제조 분야의 다양한 응용 분야에 적합합니다.
다기능 모델: SM482Plus
SM482Plus는 1개의 갠트리와 6개의 스핀들을 갖춘 다용도 픽 앤 플레이스 기계입니다. 30,000 CPH를 제공하며 이상한 모양의 구성 요소에 탁월합니다. 조명 및 산업 전자 제품과 같이 유연한 생산이 필요한 산업에 이상적이며 최대 1,200mm의 더 큰 PCB를 지원합니다.
첨단 유연성 모델: DECAN L2
DECAN L2에는 다기능 배치를 위해 헤드당 6개의 스핀들이 있는 2개의 갠트리가 있습니다. 최대 56,000 CPH를 배치하고 최대 55mm의 넓은 구성 요소를 처리합니다. 이 모델은 이중 레인 효율성을 위한 옵션과 함께 조명 및 디스플레이 산업의 LED 및 대형 보드 생산에 적합합니다.
| 사양
| 사양 항목 | HM520 HS | HM520 MF |
|---|---|---|
| 모델 | HM520HS | HM520MF |
| 기계 유형 | 고속 모듈형 마운터 | 다기능 모듈형 마운터 |
| 구성 | 20 스핀들 × 2 갠트리 | 6개의 스핀들 × 2개의 갠트리 |
| 배치 속도 | 80,000CPH | 60,000 CPH |
| 배치 정확도 | ±25μm @ Cpk ≥ 1.0, 칩 | ±40μm @ Cpk ≥ 1.0, 칩 / ±30μm @ Cpk ≥ 1.0, IC |
| 구성 요소 범위 | 0201 ~ □6mm | 0402 ~ □55mm |
| 기계 차원 | 가로 890 × 깊이 2,370 × 높이 1,930mm | 가로 890 × 깊이 2,370 × 높이 1,930mm |
| 주요 이점 | 고속 칩 부품 배치 | 유연한 혼합 구성 요소 배치 |
| 권장 애플리케이션 | 소형 칩 부품 양산 | 더 넓은 구성 요소 유형과 더 큰 부품을 사용한 생산 |
| 매개변수 | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| 배치 속도(최적) | 78,000CPH | 40,000 cph | 30,000 CPH | 56,000CPH |
| 스핀들의 수 | 10 스핀들/헤드(1 갠트리) | 6개의 스핀들/헤드(1개의 갠트리) | 6개의 스핀들/헤드(1개의 갠트리) | 6개의 스핀들/헤드(2개의 갠트리) |
| 배치 정확도(칩) | ±40μm(0402) | ±40μm(0402) | ±40μm(0402) | ±28μm(03015) |
| 배치 정확도(IC) | ±50μm | ±30μm | ±30μm | ±25μm |
| 구성 요소 범위 | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ ∅21mm (H12mm, 최대 ∅55mm 선택 가능) |
| 최대 PCB 크기(표준) | 510x460mm | 460x400mm | 740x460mm | 510x460mm |
| 최대 PCB 크기(옵션) | 610x460mm | 1,500x460mm | 1,200x510mm | 최대 1,200 x 460mm |
| 피더 용량(8mm) | 120개 | 120개 | 120개 | 120개 |
| 비전 시스템 | 플라잉 비전 | 무대 비전 | 무대 비전 | 플라잉 비전 |
| 더 많은 SMT 관련 제품
I.C.T는 넘어 완전한 고품질 SMT 라인을 제공합니다 SMT 픽 앤 플레이스 기계를 . 당사의 전체 PCBA 생산 솔루션 에는 정밀한 적용을 위한 보드 처리 , 자동 솔더 페이스트 프린터용 진공 로더 , 강력한 납땜을 위한 다중 구역 리플로우 오븐 , 결함 감지를 위한 이 기계들은 촘촘하고 효율적인 라인에서 원활하게 함께 작동합니다. 이 설정은 자동차, 의료, 조명 및 가전제품과 같은 까다로운 산업에 높은 수율, 저렴한 비용 및 안정적인 성능을 제공합니다. 보드는 실제 사용이 가능한 상태로 출시됩니다. 우리는 이상적인 SMT 생산 시스템을 구축하기 위한 완전한 계획과 지원을 제공합니다. 고급 AOI 시스템이 포함됩니다.
HM520 Hanwha Pick And Place Machine은 완전한 SMT 생산 라인의 일부로 가장 잘 작동합니다. I.C.T는 SMT 로더 및 언로더, 자동 스텐실 프린터, SPI 기계, PCB 컨베이어, AOI 검사 기계, Lyra 시리즈 리플로우 오븐, PCB 라우터 및 PCBA 클리닝 기계와 같은 관련 기계를 제공할 수 있습니다. 이 기계는 PCB 로딩, 솔더 페이스트 인쇄, 페이스트 검사, 부품 배치, 리플로우 솔더링, 광학 검사, 패널 제거 및 청소 등의 주요 프로세스를 다룹니다. 새로운 공장을 건설하는 고객에게 이러한 전체 라인 매칭은 매우 중요합니다. 좋은 SMT 생산 라인 마운터에는 외로운 영웅처럼 홀로 서있는 하나의 강력한 배치 기계가 아니라 올바른 업스트림 및 다운스트림 기계가 필요합니다.
| SMT 라인의 | 제품 이름 용도 |
|---|---|
| 턴키SMT 생산 라인 | 터키 완전 자동화된 추적 가능한 고급 SMT 라인. |
| SMT 탄창 로더 | 베어 PCB를 라인에 자동으로 로드합니다. |
| 자동 PCB 스텐실 프린터 | PCB 패드에 솔더 페이스트를 정확하게 인쇄합니다. |
| SMT 자동 칩 마운터 | 구성요소를 PCB에 정확하게 마운트합니다. |
| SMD 리플로우 오븐 | 땜납을 녹여 견고한 조인트를 형성합니다. |
| PCB 검사 장비 | SMT AOI, SPI, X-ray 및 스텐실 검사기와 같은 검사 장치. |
| 추적 성 장비 | PCBA 레이저 마킹기 와 같은 생산 데이터를 기록하고 추적합니다. |
| 고객 성공 비디오
I.C.T는 컴퓨터 마더보드, SSD, 메모리 제품 및 관련 전자 어셈블리를 위한 대규모 전자 제조 공장을 건설한 우즈베키스탄 고객에게 기술 지원을 제공했습니다. 초기 프로젝트 단계부터 설치, 디버깅 및 생산 테스트에 이르기까지 I.C.T 팀은 고객과 긴밀히 협력하여 SMT 및 DIP 생산 라인이 원활하게 운영되도록 돕습니다. SMT 라인에는 I.C.T-5151 스텐실 프린터, 4대의 SMT 배치 기계, Lyra 시리즈 리플로우 오븐, SPI, AOI 및 PCB 처리 시스템이 포함되었습니다. DIP 라인에는 수동 삽입 라인, JUKI 이형 삽입기, I.C.T-Acrab350 웨이브 납땜기 및 컨베이어 시스템이 포함되었습니다. 테스트 후 고객은 서비스, 응답 속도 및 제품 품질에 대해 긍정적인 피드백을 제공했습니다.
| 서비스 및 교육 지원
I.C.T는 SMT 라인 배송 전, 도중, 후에 고객을 지원합니다. 프로젝트가 시작되기 전에 우리 팀은 제품 유형, PCB 크기, 생산 능력, 공장 레이아웃 및 프로세스 요구 사항을 확인하는 데 도움을 줍니다. 장비가 도착하면 I.C.T 엔지니어가 설치, 기계 조정, 소프트웨어 설정, 생산 테스트 및 운영자 교육을 제공할 수 있습니다. HM520 Hanwha Pick And Place Machine 프로젝트의 경우 교육에는 피더 로딩, 노즐 점검, 프로그램 설정, 생산 전환, 일일 유지 관리 및 기본 문제 해결이 포함될 수 있습니다. 또한 배치 기계가 프린터, SPI, 리플로우 오븐, AOI 및 PCB 처리 기계와 함께 작동하는 방식을 고객이 이해하도록 돕습니다. 이를 통해 전체 라인을 더 쉽게 운영하고 관리할 수 있습니다.
| 고객 피드백
많은 고객이 장비뿐만 아니라 장비에 대한 완벽한 지원 때문에 I.C.T를 선택합니다. 해외 프로젝트 진행 시 고객들은 당사 엔지니어의 명확한 의사소통, 인내심 있는 교육, 실질적인 문제 해결에 대해 종종 칭찬합니다. 또한 안정적인 기계 성능, 세심한 공장 테스트, 장거리 운송을 위한 강력한 포장에 대해 긍정적인 피드백을 제공합니다. 전체 SMT 라인 프로젝트의 경우 작은 문제 하나가 전체 생산 일정에 영향을 미칠 수 있으므로 빠른 대응이 특히 중요합니다. I.C.T는 설치, 테스트 및 초기 생산 과정에서 고객과 긴밀한 연락을 유지합니다. 이를 통해 고객은 새로운 SMT 공장을 시작하거나 기존 생산 라인을 업그레이드할 때 더 큰 확신을 갖게 됩니다.
| 인증 및 표준
I.C.T는 장비 품질, 안전 및 생산 관리에 세심한 주의를 기울입니다. 당사의 기계 및 전체 라인 솔루션은 CE, RoHS, ISO9001 및 관련 특허 문서와 같은 일반적인 인증 요구 사항을 지원할 수 있습니다. 이러한 인증서는 고객이 제품 안전, 제조 관리 및 장기적인 신뢰성을 평가하는 데 도움이 됩니다. SMT 장비의 경우 품질은 기계 본체에만 국한되지 않습니다. 또한 전기 설계, 소프트웨어 안정성, 기계 구조, 테스트 기록, 포장 보호 및 애프터 서비스도 포함됩니다. 배송 전 I.C.T에서 기계 작동을 확인하고 해외 배송에 적합한 포장을 준비합니다. 이는 운송 위험을 줄이는 데 도움이 되며 장비가 공장에 도착할 때 고객에게 보다 안정적인 시작을 제공합니다.
| I.C.T 회사 및 공장 소개
I.C.T는 SMT, DIP, 코팅, 디스펜싱, 납땜, 검사 및 PCB 취급 장비에 대한 풍부한 경험을 갖춘 원스톱 SMT 공장 솔루션 제공업체입니다. 우리는 자체 R&D, 생산, 엔지니어링, 서비스 팀을 보유하고 있으며 수년에 걸쳐 빠르게 성장해 왔습니다. 지금까지 I.C.T는 80개 이상의 국가에서 1,700개 이상의 고객에게 서비스를 제공하여 많은 공장이 무에서 대량 생산에 이르기까지 생산 라인을 구축하도록 도왔습니다. 우리 공장은 배송 전에 엄격한 테스트 및 품질 관리 프로세스를 따릅니다. Hanwha HM520 PCB 칩 마운터 또는 완전한 SMT 라인을 선택하는 고객을 위해 I.C.T는 기계 선택, 라인 설계, 설치, 교육 및 장기적인 기술 지원을 제공할 수 있습니다.
