I.C.T-SR250D
I.C.T
| 수량： | |
|---|---|

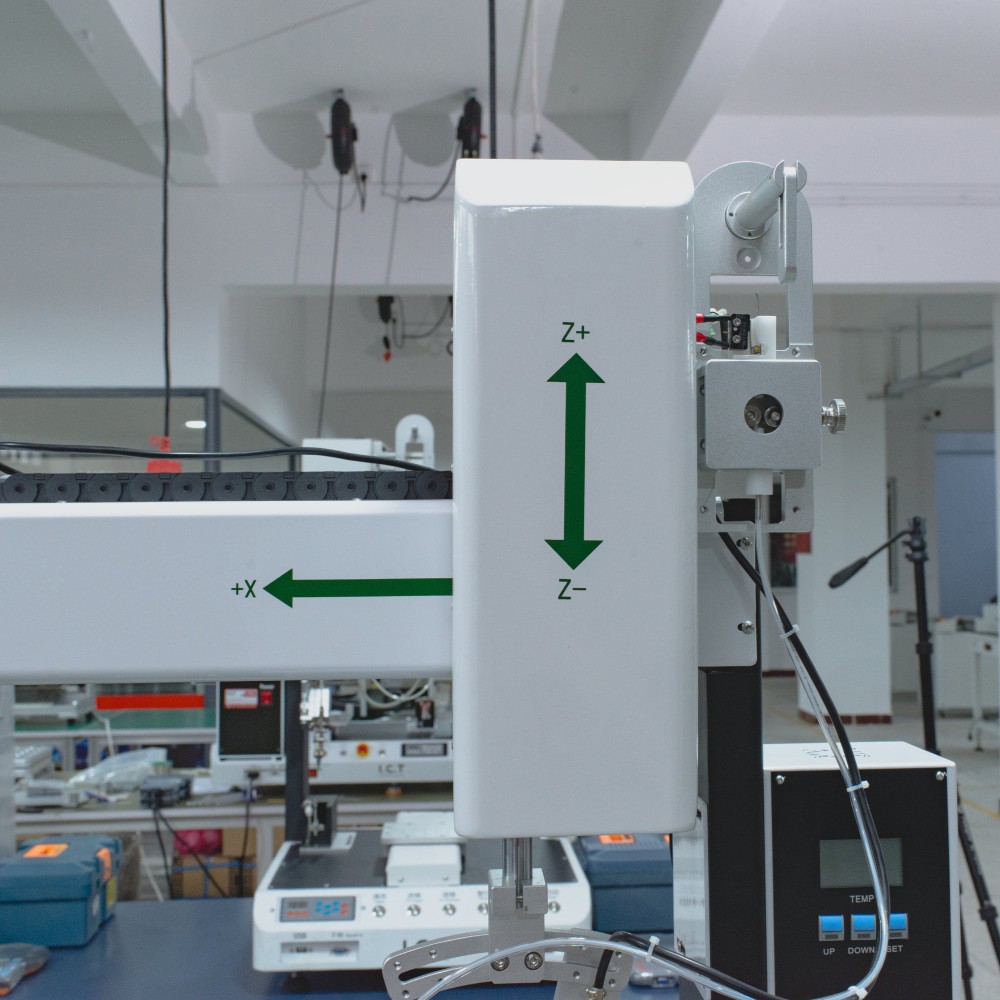

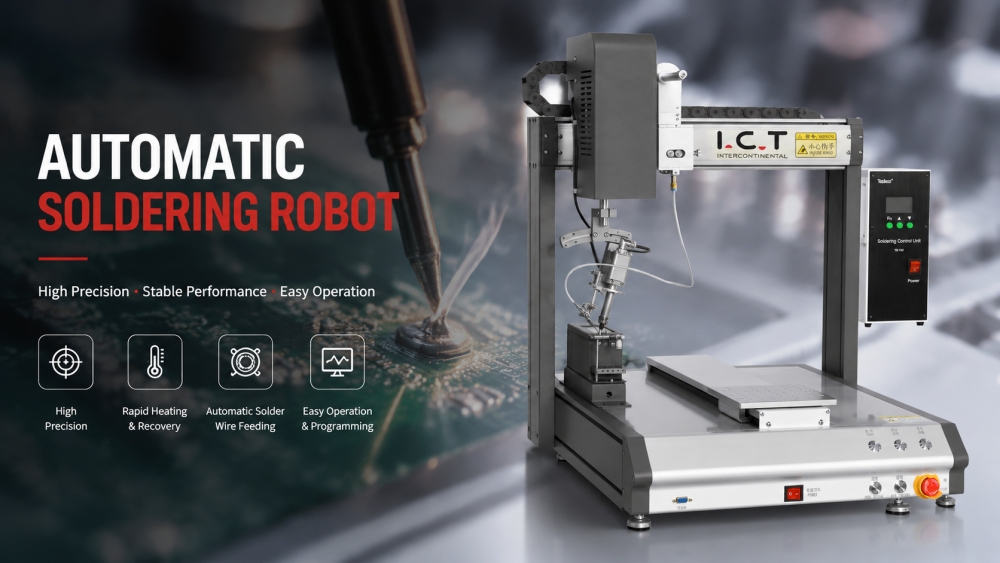

| 데스크탑 로봇 납땜 로봇 기계 개요
데스크톱 로봇식 납땜 로봇 기계는 PCB 및 SMD 모듈의 안정적이고 반복 가능한 납땜을 위해 설계되었습니다. 5축 모션, 자동화된 와이어 공급 및 빠른 유도 가열을 통합하여 균일한 솔더 조인트를 생성합니다. 작업자는 옵션인 비전 시스템을 사용하여 납땜 경로를 프로그래밍하고, 공급 속도를 조정하고, 품질을 검사할 수 있습니다. 테이블탑 설정 또는 전체 SMT 생산 라인에 통합하기 위한 컴팩트한 이 시스템은 처리량을 향상시키고 노동력을 줄이며 PCB 및 SMD 어셈블리에 대한 일관된 고품질 납땜을 보장합니다.
| 자동납땜로봇의 특징

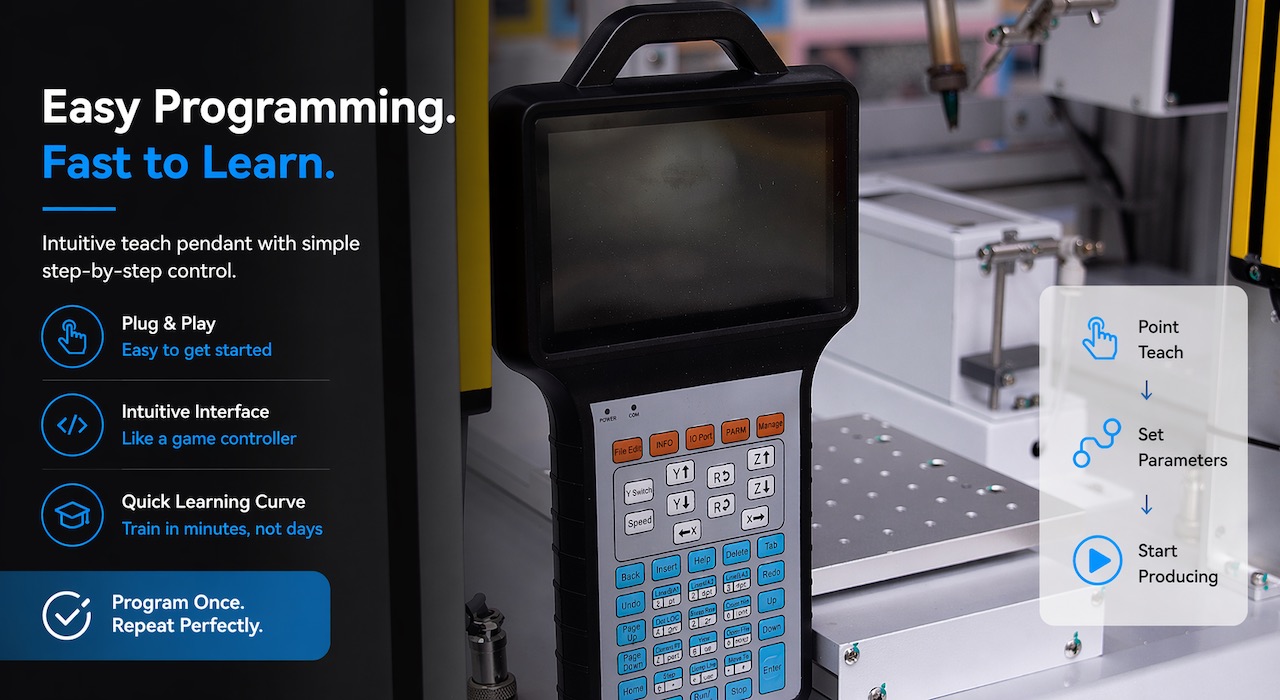

신속한 프로그래밍
보드당 최대 200개의 납땜 지점을 5분 이내에 프로그래밍할 수 있습니다. 경로, 체류 시간 및 와이어 공급 속도는 조정 가능합니다. 서로 다른 PCB 및 SMD 모듈 간의 신속한 전환을 위해 10개의 프로그램을 저장할 수 있습니다.

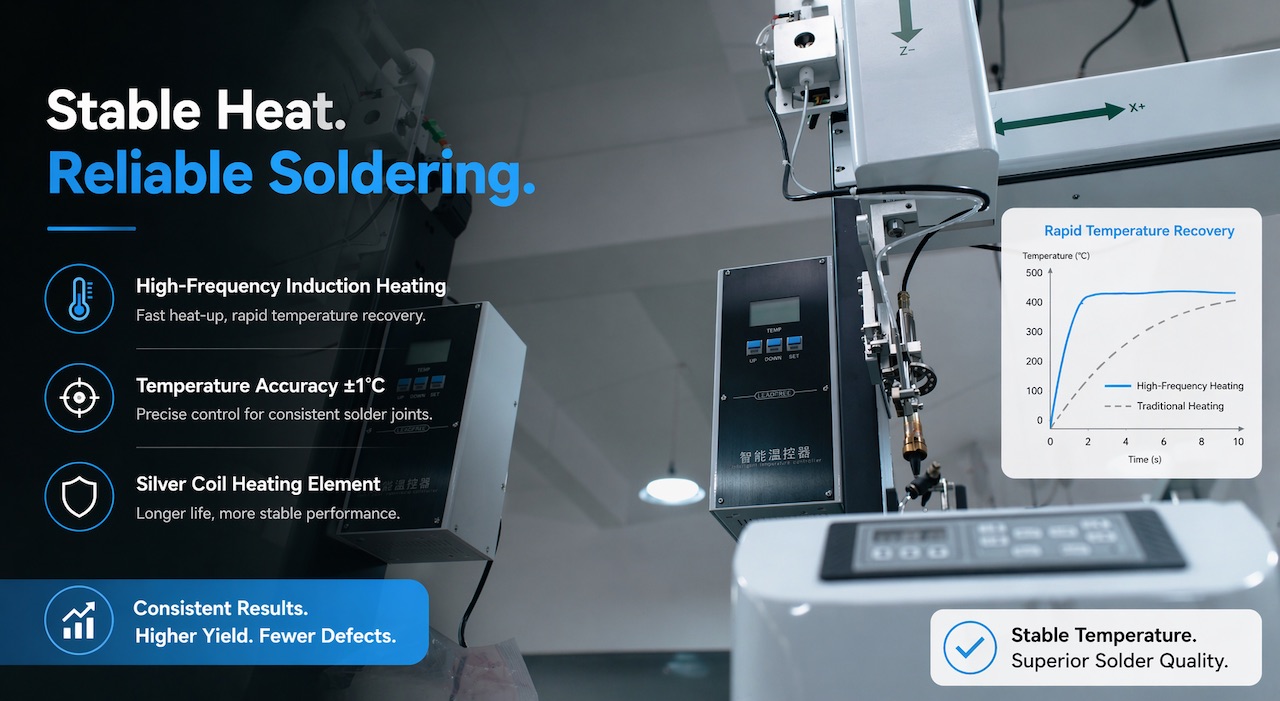

안정적인 열 신뢰성 있는 납땜
고주파 유도 가열은 3초 이내에 500°C에 도달하여 ±1°C 안정성을 유지합니다. 각 사이클은 100개 이상의 조인트를 안정적으로 처리할 수 있어 밀도가 높은 PCB에 대한 일관된 납땜을 보장합니다.

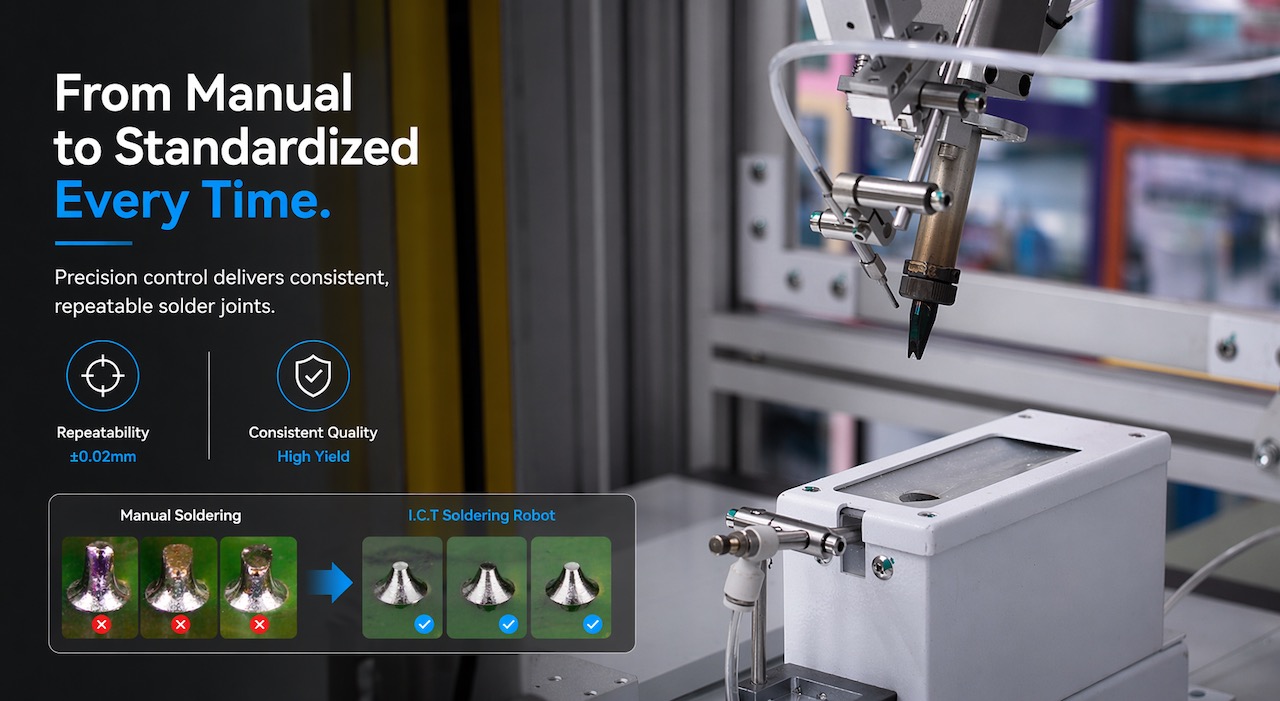

수동에서 표준화로
수동 납땜은 반복 가능하고 자동화된 시퀀스로 변환됩니다. ±0.1mm 정확도의 디지털 좌표 저장 장치는 인적 오류를 90% 이상 줄여 여러 배치에서 일관된 결과를 보장합니다.

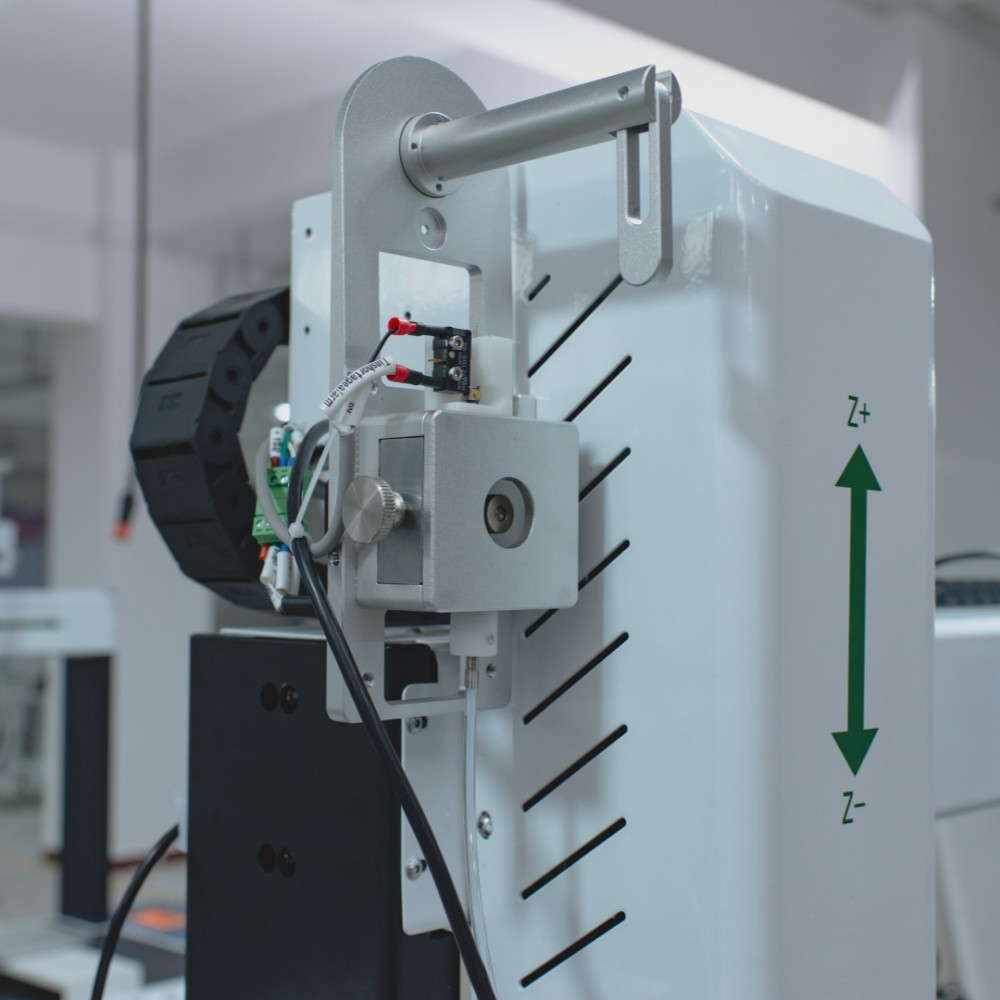

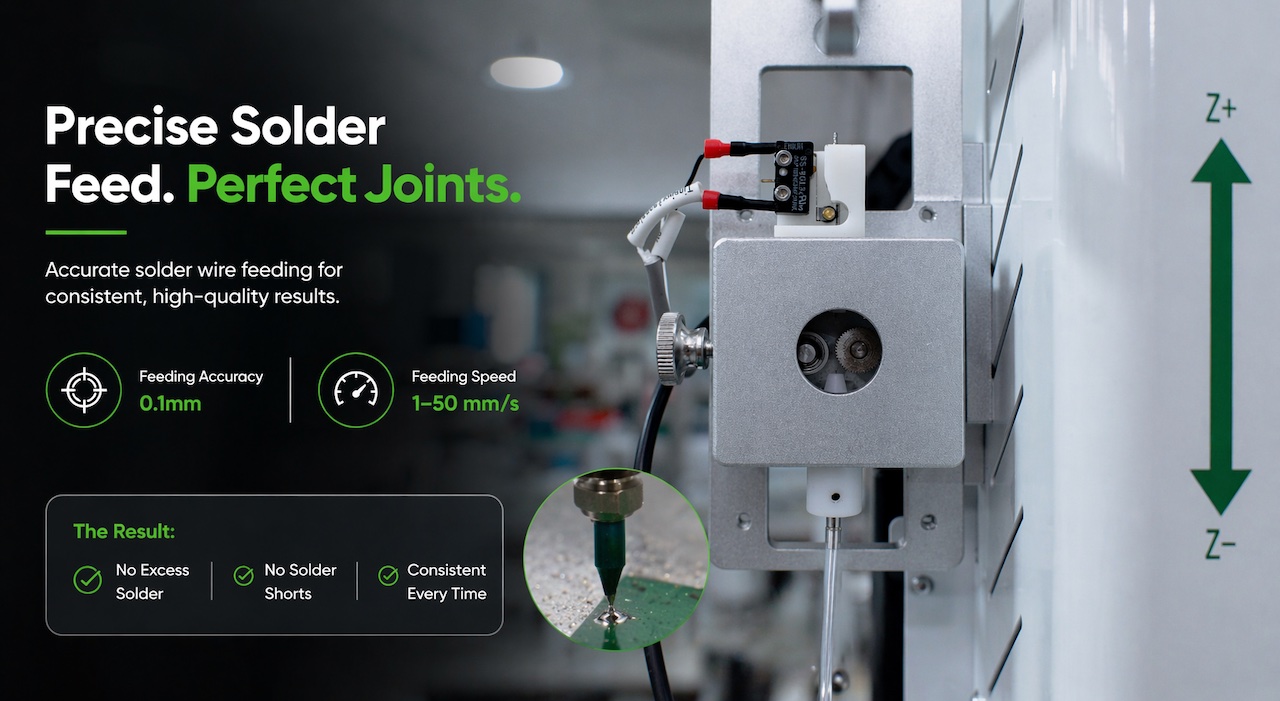

정밀한 솔더 피드 완벽한 조인트
납땜 와이어(0.6~1.2mm)는 ±0.02mm 정확도로 1~50mm/s의 속도로 공급됩니다. 플럭스와 주석 파열이 최소화됩니다. 모든 조인트는 검사 표준을 충족하여 PCB 및 SMD 어셈블리에 대한 높은 수율과 신뢰성을 보장합니다.

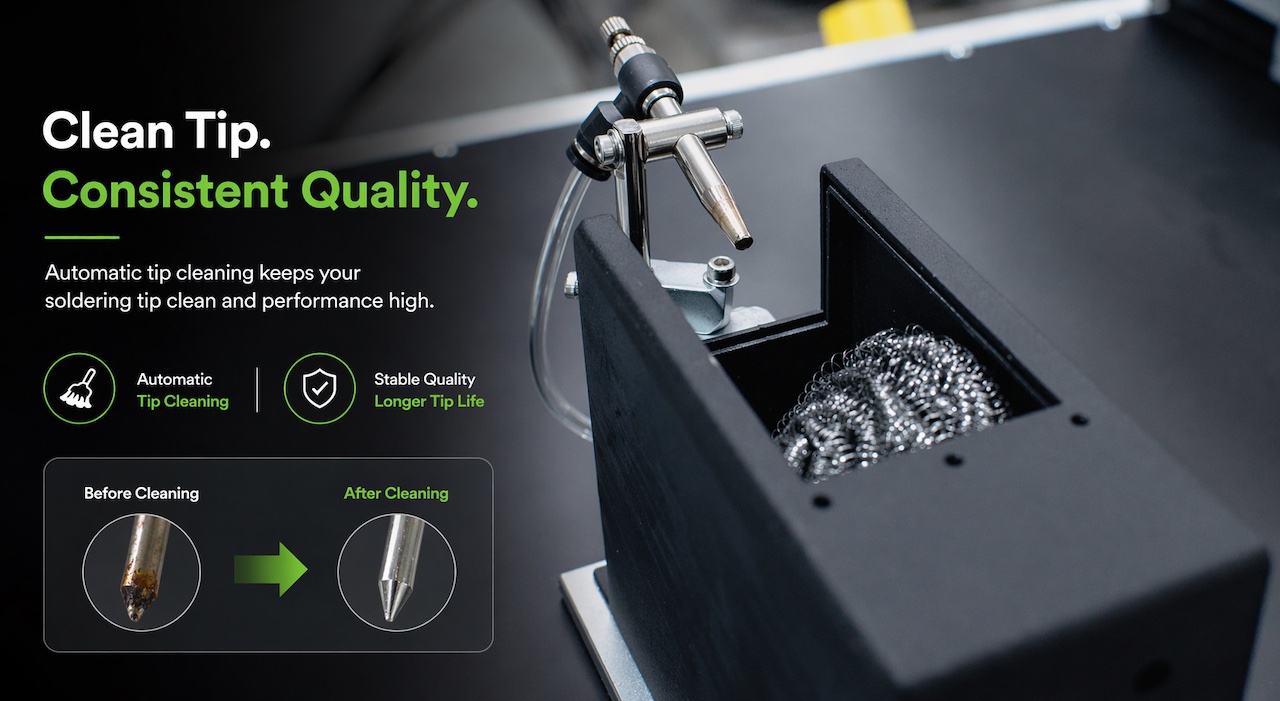

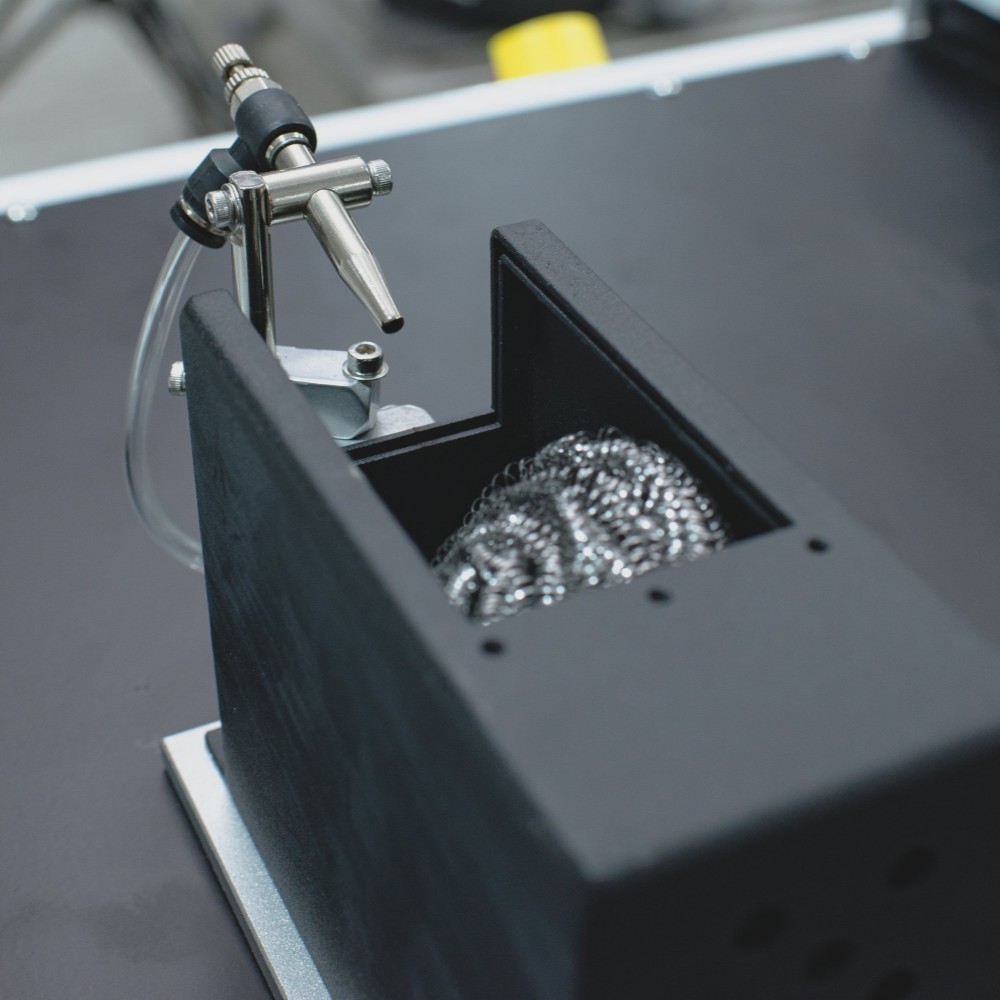

깨끗한 팁 일관된 품질
팁 청소는 5분마다 또는 50개 조인트 후에 자동으로 수행됩니다. 공기와 강철 와이어는 산화 및 잔류물을 제거하여 팁 수명을 50% 연장하고 대량 생산 전반에 걸쳐 균일한 납땜 품질을 유지합니다.
| 자동납땜 로봇 사양
| 사양 | I.C.T-SR300 | I.C.T-SR530 | I.C.T-SR250D | I.C.T-SR250DD |
|---|---|---|---|---|
| 플랫폼 번호 | 1 | 1 | 2 | 2 |
| 헤드 번호 | 1 | 2 | 1 | 2 |
| 가열 전력 | 150w | 300와트 | 150w | 300와트 |
| 최대. PCB 크기 | 300×300mm | 500×300mm | 각 플랫폼당 250×250mm | 각 플랫폼당 250×250mm |
| 최대 이동 속도 | X,Y축: 600-800mm/s, Z축: 400mm/s, R축: 300°/s | X,Y축: 600-800mm/s, Z축: 400mm/s, R축: 300°/s | X,Y축: 600-800mm/s, Z축: 400mm/s, R축: 300°/s | X,Y축: 600-800mm/s, Z축: 400mm/s, R축: 300°/s |
| 납땜 팁 청소 | 강철 와이어 및 공기압(옵션: 회전 브러시 청소) | 강철 와이어 및 공기압(옵션: 회전 브러시 청소) | 강철 와이어 및 공기압(옵션: 회전 브러시 청소) | 강철 와이어 및 공기압(옵션: 회전 브러시 청소) |
| 솔더 와이어 | 0.6~1.2mm 솔더 와이어 | 0.6~1.2mm 솔더 와이어 | 0.6~1.2mm 솔더 와이어 | 0.6~1.2mm 솔더 와이어 |
| 솔더 공급 속도 | 1~50mm/초 | 1~50mm/초 | 1~50mm/초 | 1~50mm/초 |
| 반복 정확도 | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm |
| 온도 범위 | 실내 온도–500°C | 실내 온도–500°C | 실내 온도–500°C | 실내 온도–500°C |
| 온도 정확도 | ±1°C | ±1°C | ±1°C | ±1°C |
| 운전 모드 | 스텝 모터 | 스텝 모터 | 스텝 모터 | 스텝 모터 |
| 제어 모드 | 티치펜던트 | 티치펜던트 | 티치펜던트 | 티치펜던트 |
| 공기의 압력 | 4.5~6Kg/cm² | 4.5~6Kg/cm² | 4.5~6Kg/cm² | 4.5~6Kg/cm² |
| 전원 공급 장치 | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| 차원 | 750×650×880mm | 780×660×770mm | 930×650×880mm | 1280×750×950mm |
| 무게 | 약 60kg | 약 70kg | 약 80kg | 약 85kg |
* I.C.T 품질과 성능에 대한 작업을 계속 진행하면 사양 및 외관이 특별한 통지없이 업데이트 될 수 있습니다.
| SMT 생산 라인 기계 목록을 완료하세요
전체 SMT 생산 라인은 PCB 로더 및 언로더, 인쇄 기계, 픽 앤 플레이스 시스템, SPI, AOI, 리플로우 오븐, 컨베이어 스테이션 및 디패널링 장비로 구성됩니다. 장치는 조화롭게 작동하여 원활한 작업 흐름, 일관된 출력 및 높은 효율성을 보장합니다. I.C.T 엔지니어는 설치, 교정 및 라인 통합을 관리하여 시스템이 PCB 및 SMD 조립을 위한 응집력 있는 고성능 솔루션으로 작동하도록 보장합니다.
| 고객 성공 비디오
2026년 4월, I.C.T 엔지니어는 포르투갈의 전체 SMT 라인에 자동차 조명 및 제어 모듈을 포함한 자동차 전자 장치를 설치하고 운영자를 교육했습니다. 고객은 원활한 설정, 효율적인 작업 흐름, 명확한 지침을 칭찬했습니다. 라인에 통합된 데스크톱 로봇식 납땜 로봇 기계는 PCB 및 전선 간 연결을 위한 정밀한 납땜 접합부를 제공했습니다. 피드백을 통해 장비 신뢰성과 전문적인 지원이 강조되어 고객이 효율적으로 고품질 생산을 달성할 수 있습니다.
| 전문 교육 및 지원
I.C.T는 전체 SMT 생산 라인에 대한 포괄적인 지원을 제공합니다. 엔지니어는 설치, 프로그램 교정 및 프로세스 정렬을 감독합니다. 고객은 프로그래밍, 유지 관리 및 문제 해결을 위한 실습 교육을 받습니다. 원격 및 신속한 대응 지원을 통해 운영 문제가 즉시 해결되도록 보장하여 고객이 PCB 및 SMD 모듈에 대한 지속적인 고품질 납땜을 유지하면서 독립적으로 라인을 운영할 수 있도록 합니다.
| 고객 칭찬
고객은 안정성과 성능을 위해 통합 SMT 라인을 지속적으로 강조합니다. 엔지니어는 설치 및 교육 중에 명확한 지침을 제공합니다. 안전한 포장으로 안전한 배송을 보장합니다. 신속한 기술 지원으로 문제를 신속하게 해결합니다. 데스크탑 로봇 납땜 로봇 기계를 포함한 전체 라인은 원활한 작업 흐름과 일관된 출력을 유지하여 전 세계 고객으로부터 신뢰와 만족을 얻고 있습니다.
| 우리의 인증
데스크탑 로봇 납땜 로봇 기계를 포함한 I.C.T SMT 라인의 모든 장비는 CE, RoHS 및 ISO9001 인증을 보유하고 있습니다. 특허는 제품 전반에 걸쳐 혁신을 포괄합니다. 인증은 고객이 PCB 및 SMD 생산을 위한 안전하고 신뢰할 수 있으며 규정을 준수하는 솔루션을 제공하여 모든 통합 프로세스에서 일관된 고품질 출력을 보장하도록 보장합니다.
