| I.C.T 컨포멀 코팅 기계 개요
I.C.T 컨포멀 코팅 기계는 간단한 PCBA 보호에 대한 새로운 표준을 설정합니다. 최상의 결과를 위해 쉬운 프로그래밍과 빠른 라인 변경이 특징입니다. 이 PCB 스프레이 코팅 기계는 50x50에서 450x460mm까지의 보드와 함께 작동합니다. X=450mm, Y=450mm, Z=100mm 범위로 움직입니다. 사용자는 스프레이 경로를 쉽게 편집할 수 있습니다. 인터페이스는 경로를 명확하게 보여줍니다. 멀티보드용 트랙을 미러링, 배열 또는 복사합니다. 생산 데이터는 자동으로 계산됩니다. 이 smt pcb 컨포멀 코팅 기계는 구동 전력, 산업 제어, LED, 자동차 전자 장치 및 기타 분야에 사용됩니다. 높은 효율성으로 다양한 요구를 충족합니다.
| 특징
전송 시스템
변속기 시스템은 기계 안정성을 위해 고강도 플랫폼을 사용합니다. 수입된 서보 모터와 드라이버가 전원을 공급합니다. 서보 플러스 슬라이드 레일 설계로 X/Y/Z 정확도와 반복이 보장됩니다. 독특한 더스트 커버가 나사와 레일을 깨끗하게 유지합니다. 이렇게 하면 유지 관리 작업이 줄어듭니다. 유연한 탱크 체인은 파이프와 라인을 깔끔하게 정리합니다. 전반적으로 Conformal Coating Machine에서 안정적인 작동을 지원합니다.
운송 시스템
운송 시스템에는 PCB 달라붙는 것을 방지하는 고유한 체인이 있습니다. 모터는 속도를 제어하고 정밀하게 정지합니다. 실린더 클램핑은 작업 중에 PCB를 단단히 고정합니다. 가이드 레일 폭은 쉽게 진입할 수 있도록 반자동으로 조정됩니다. 체인과 프로파일은 구부러지지 않고 무거운 PCB을 지탱합니다. 이 설정은 smt pcb 컨포멀 코팅 기계에 잘 맞습니다.
코팅 시스템
코팅 시스템에는 복잡한 PCBA 작업을 위한 이중 밸브가 포함되어 있습니다. 모듈식 설계로 밸브 본체를 다양한 제품으로 빠르게 교체할 수 있습니다. 옵션인 U축과 틸트는 어려운 지점에도 쉽게 도달합니다. CCD 비전은 추가 기능으로 제공됩니다. 내장된 UV 램프는 작업 상태를 명확하게 보여줍니다. 이는 컨포멀 코팅 기계의 다양한 요구 사항을 처리합니다.
제어 시스템
제어 시스템은 표준 라벨을 사용하여 부품을 합리적으로 배치합니다. 이렇게 하면 점검과 수정이 간단해집니다. 고정밀 서보 부품이 안정적으로 작동합니다. 열 설계는 대류 공기 냉각을 사용합니다. PC 플러스 제어 보드 모드로 신뢰성이 향상됩니다. 이는 PCB 스프레이 코팅 기계의 원활한 성능을 보장합니다.
운영자 시스템
운영자 시스템은 10분 이내에 새로운 작업을 프로그래밍합니다. Windows 10에서는 전환이 2분도 채 걸리지 않습니다. 친숙한 소프트웨어가 사용자를 가르치고 탐색합니다. 실시간으로 경로를 표시하여 쉽게 제어할 수 있습니다. CCD 비전은 선택 사항입니다. 조정 가능한 플랫폼은 다양한 작업자에게 적합합니다. 이는 컨포멀 코팅 기계를 빠르게 사용하는 데 도움이 됩니다.

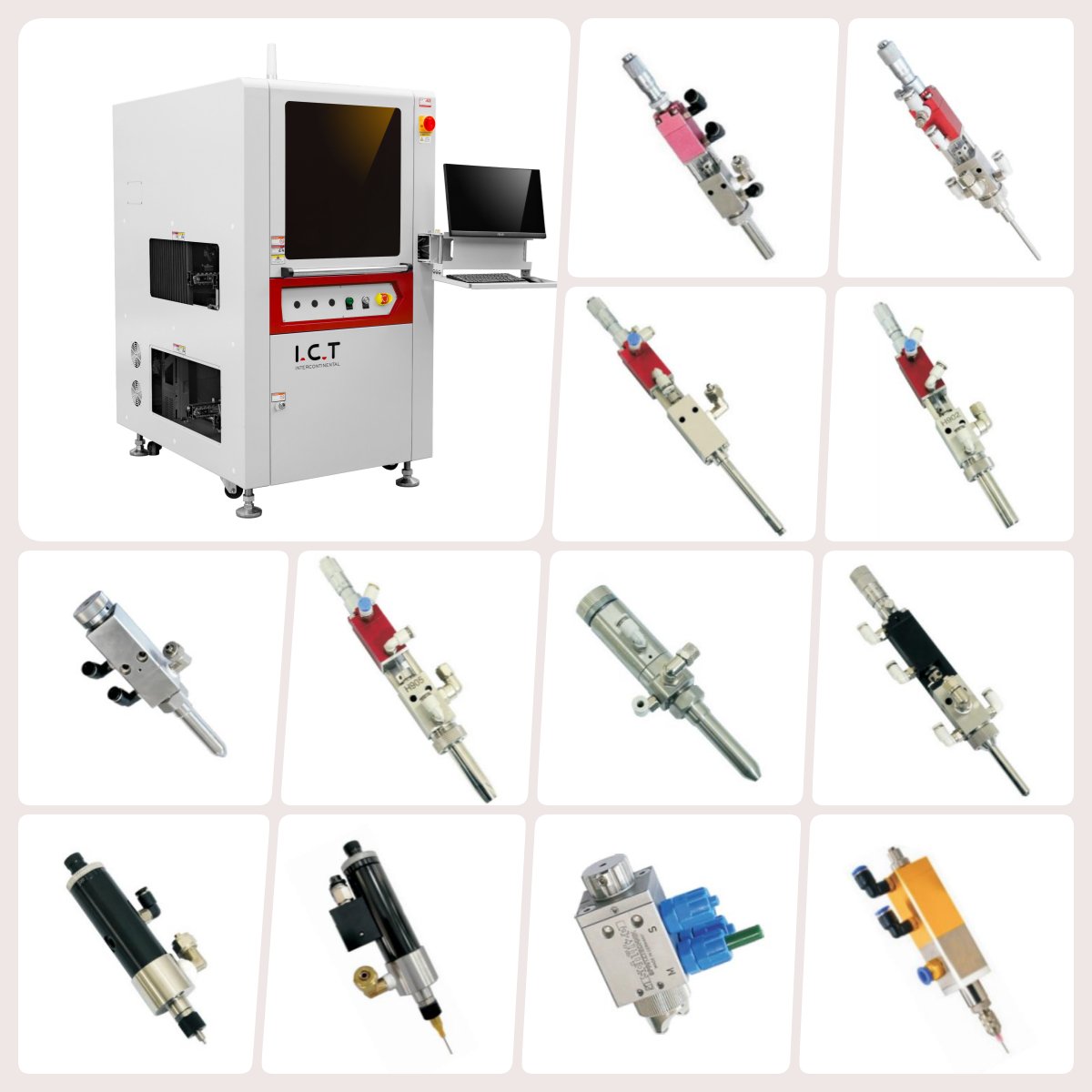

고급 이중 밸브 코팅 시스템
컨포멀 코팅 기계는 작은 부품에 미세한 도트/라인 스프레이를 위한 H-808 정밀 소형 원자화 밸브를 제공합니다. 이는 LED 조명 및 가전제품에 적합합니다. H-818 와이드 팬 밸브는 넓은 PCB 영역에 균일한 필름 코팅을 제공하여 자동차 대시보드 및 산업용 제어 보드에 이상적입니다. H-828 고유량 밸브는 전력 모듈의 두꺼운 코팅을 신속하게 처리합니다.
모듈식 설계로 2분 이내에 밸브를 교체할 수 있습니다. 이중 밸브 설정은 복잡한 작업을 위해 두 가지 유형을 동시에 실행합니다. 이러한 유연성 덕분에 PCB 스프레이 코팅 기계는 다품종 생산에 완벽합니다. 모든 응용 분야에 적합한 밸브를 선택하십시오!
| 사양
| 선택적 컨 포멀 코팅 기계 | ||||
| 모델 | I.C.T-T550 | I.C.T -T550U | I.C.T-T600 | I.C.T -T650 |
| 밸브 수 | 2(분무 밸브 1 헤드, 정밀 밸브 1 머리) | 2(분무 밸브 1 헤드, 정밀 밸브 1 머리) | 2(분무 밸브 2헤드) | 4(분무 밸브 2헤드, 정밀 밸브 2헤드) |
| 제어방식 | PC + 모션 제어 카드 | |||
| 스핀들 수 | x, y, z | x, y, z, u | x, y, z | x, y, z |
| PCB 크기 | 50*50 ~ 450*460mm | |||
| 스핀들 드라이브 | 수입 서보 모터+볼 스크류 모듈 | |||
| 밸브 자동 청소 | 5L 압력 탱크 | |||
| 전원 공급 장치 | AC 220V±10%, 50/60HZ, 2.2KW | |||
| 차원 | L910*W1600*H1700mm | |||
| 순중량 | 1000KG | |||

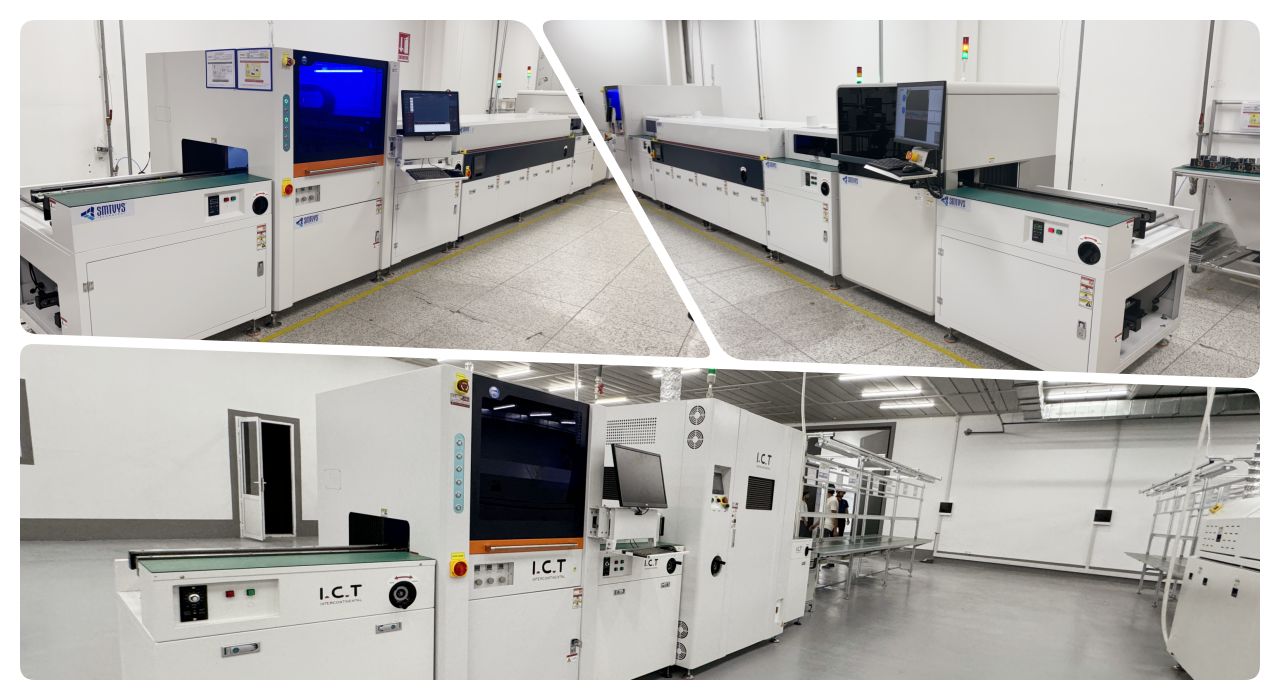

| 코팅 라인 장비 목록
당사의 PCBA 코팅 라인은 효율적이고 정확한 회로 기판 보호를 위한 고급 도구를 제공합니다. 완전 자동화된 코팅 라인에는 정확한 도포를 위한 선택적 코팅 기계, 내구성 있는 마감을 위한 경화 오븐, 품질 검사를 위한 AOI, 원활한 취급을 위한 리프트 및 플리퍼, 원활한 생산을 위한 컨베이어 시스템이 포함됩니다.
이 고품질 PCBA 코팅 라인은 안정적인 작동, 신뢰성 있는 방진, 방수 및 방폭 코팅을 보장하여 다양한 산업 요구를 충족시킵니다. 모듈식 설계와 I.C.T의 글로벌 지원을 통해 보호 코팅 작업의 생산성을 향상시킵니다.
| 제품명 | PCBA 코팅 라인의 목적 |
|---|---|
방진, 방수, 방폭 보호를 위해 회로 기판에 정밀한 보호 코팅을 적용합니다. | |
IR 또는 UV 광선으로 코팅을 경화시켜 내구성과 강력한 보호를 보장합니다. | |
효율적인 처리를 위해 코팅 라인을 통해 회로 기판을 원활하게 운반합니다. | |
생산 라인에 PCB를 제공하고 저장하여 원활한 입출력을 보장합니다. | |
| 컨포멀 코팅 AOI | 코팅 품질을 검사하고 결함을 감지하여 높은 기준을 보장합니다. |
| 고객 성공 비디오
우리 엔지니어는 자동차 전자 장치 분야의 SMT 지원을 위해 유럽으로 여행을 떠났습니다. 고객은 자동차 대시보드를 만들고 당사의 컨포멀 코팅 기계를 사용하여 전체 PCBA 코팅 라인을 구입했습니다. 로더, 셀렉티브 코터, UV 오븐, 언로더가 포함됩니다. 게다가 웨이브 솔더링 및 AOI 시스템. 엔지니어는 모든 장비를 설치하고 디버깅했습니다. 그는 직원들에게 작동 및 수리 방법을 교육했습니다. 시운전 과정에서 원활한 생산을 위해 문제점을 해결했습니다. 이는 클라이언트가 고품질 출력을 빠르게 시작하는 데 도움이 되었습니다. 영상은 설정과 효율적인 코팅 공정을 보여줍니다.
| 서비스 및 교육
우리는 전체 설치 및 유지 관리 서비스를 제공합니다. 우리 팀은 컨포멀 코팅 기계에 대해 작업자를 교육합니다. 우리는 문제에 대한 빠른 응답을 제공합니다. 원격 지원으로 문제를 빠르게 해결합니다. 현장 방문을 통해 원활한 운영을 보장합니다. 교육에는 프로그래밍과 일상 관리가 포함됩니다. 장기간 사용할 수 있도록 부품을 공급합니다. 이는 고객이 장비 가치를 극대화하는 데 도움이 됩니다.
| 클라이언트가 말하는 것
고객은 전문가의 도움과 빠른 수정에 대해 우리 엔지니어를 칭찬합니다. 그들은 정확하고 균일한 코팅을 위해 컨포멀 코팅기를 좋아합니다. 안전한 포장으로 배송 중에 보호됩니다. 빠른 응답으로 몇 시간 안에 질문을 해결할 수 있습니다. 안정적인 성능으로 생산성이 향상됩니다.
| 인증 및 표준
우리는 CE, RoHS 및 ISO9001 인증서를 보유하고 있습니다. 핵심기술에 대한 특허를 보유하고 있습니다. 이는 안전하고 친환경적이며 고품질의 제품을 보장합니다. 모든 기계는 엄격한 테스트를 거칩니다.
| I.C.T 회사 및 공장 소개
I.C.T는 89명의 직원과 함께 자체 R&D 및 생산을 운영하고 있습니다. 우리는 2012년부터 13년에 걸쳐 빠르게 성장하고 있습니다. 72개국 1600명 이상의 고객이 우리를 신뢰하고 있습니다. 공장에서는 엄격한 품질 검사와 시스템을 따릅니다. 우리는 전 세계적으로 SMT, 코팅 등을 다루고 있습니다.
