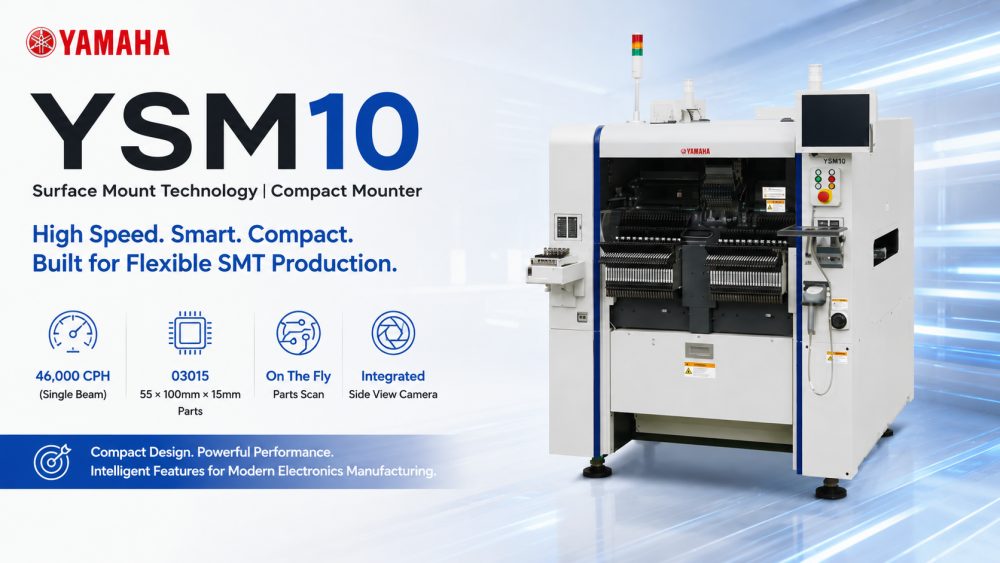

| 소형 고속 SMT 마운터
Yamaha의 YSM10은 단일 SMT 픽 앤 플레이스 솔루션에 속도, 정확성 및 소형성을 결합합니다. 중소형 PCB 크기용으로 설계된 이 제품은 0201 칩부터 대형 부품까지 다양한 구성요소를 효율적으로 처리합니다. 이 기계는 유연한 멀티 헤드 구성과 통합 비전 시스템을 제공하여 최소한의 설정 시간으로 높은 생산성을 보장합니다. YSM10은 큰 생산 공간을 차지하지 않고 안정적인 SMT 조립이 필요한 공장에 이상적입니다.
| 제품특징
고속 일대일 장착
YSM10의 단일 빔 헤드는 구성 요소를 고속으로 집어 배치하여 최적의 조건에서 최대 46,000 CPH를 달성합니다. 회전식 드라이브는 노즐 교체 중 가동 중지 시간을 줄이면서 일관된 정확도를 보장합니다.
통합 측면 보기 카메라
온보드 측면 보기 카메라가 장착된 YSM10은 부품 높이와 위치를 자동으로 감지하여 정확한 배치를 보장합니다. 이 카메라는 고품질 조립을 위한 즉석 구성품 검사를 지원합니다.
슈퍼 로딩 피더
슈퍼 로딩 피더 혁신은 피더 보충을 위한 가동 중지 시간을 제거합니다. 운영자는 생산을 중단하지 않고 구성요소를 신속하게 로드할 수 있어 전체 라인 효율성이 향상됩니다.
| 사양
| 모델 | YSM10 | |
| 적용 가능 PCB | L 510 x W 460mm - L 50 x W 50mm * L510 치수를 초과하는 보드 크기는 당사에 문의하십시오. | |
| 장착 능력 | HM 헤드(10노즐) Spec. | HM5 헤드(5노즐) Spec. |
| 46,000CPH (당사 최적 조건) | 31,000CPH (당사의 최적조건) | |
| 적용 가능한 구성 요소 | 03015-W 55 x L 100mm (W 45mm 이상 분할인식), H: 15mm 이하 * 높이 6.5mm 이상, 12mm 정사각형 이상 부품의 경우 멀티 카메라 요구사항(옵션) | |
| 장착 정확도 | ±0.035mm(±0.025mm) Cpk≧1.0(3σ) | |
| 구성 요소 유형 수 | 세팅 플레이트 : 최대 96종(8mm 폭 테이프 피더 환산) 트레이 : 15종(sATS 15 장비, Max, JEDEC) | |
| 전원 공급 장치 | 3상 AC 200/208/220/240/380/400/416V ±10% 50/60Hz | |
| 공기공급원 | 0.45MPa 이상, 깨끗하고 건조한 상태 | |
| 외부 치수 | L 1,254 x W 1,440 x H 1,445mm (돌출부 제외) | |
| 무게 | 1,270kg | |
* 사양 및 외관은 사전 예고 없이 변경될 수 있습니다.
* 자세한 내용은 I.C.T에 문의하세요.
| SMT 라인 장비 목록
Σ-G5SII는 일반적으로 솔더 페이스트 프린터, SPI 검사 시스템, 리플로우 오븐, AOI 검사 기계 및 PCB 처리 장비를 포함한 완전한 SMT 생산 라인 에 통합됩니다 . I.C.T는 SMT, DIP, 코팅 및 스마트 공장 자동화 솔루션을 포괄하는 전체 라인 통합을 제공하여 고객이 전 세계적으로 효율적이고 확장 가능한 전자 제조 시스템을 구축할 수 있도록 지원합니다.
| 고객 성공 비디오
카자흐스탄에서는 I.C.T가 SMT 로더, 완전 자동 프린터, 리플로우 오븐, 컨베이어 및 오프라인 AOI을 포함하여 전원 공급 장치 생산을 위한 전체 SMT 라인을 성공적으로 납품했습니다. I.C.T 엔지니어는 현장 설치 및 교육을 제공하여 라인이 최적의 성능에 도달하도록 했습니다. 고객은 장비 품질과 지원에 대해 다음과 같이 칭찬했습니다. '모든 기계는 중국산입니다I.C.T. 품질과 가격이 좋습니다. 이 라인을 구축하고 이 기계 사용 방법을 교육해준 Andy와 Billy에게 감사드립니다.'
| 서비스 및 교육 지원
I.C.T는 모든 SMT 장비에 대한 전체 설치, 시운전 및 교육 서비스를 제공합니다. 엔지니어는 설치, 운영, 유지 관리 및 문제 해결 과정을 고객에게 안내합니다. 우리의 목표는 운영자가 자신감을 가지고 SMT 라인을 독립적으로 관리하고 첫날부터 최적의 생산량을 달성할 수 있도록 하는 것입니다.
| 고객 칭찬
고객은 빠른 기술 지원, 잘 포장된 배송, 고품질 장비에 대해 지속적으로 I.C.T를 칭찬합니다. 엔지니어는 전문성과 효과적인 교육으로 인정받고 있습니다. 피드백은 I.C.T 기계의 신뢰성, 사용 용이성 및 생산 문제에 대한 빠른 대응을 강조합니다.
| 우리의 인증
YSM10을 포함한 모든 I.C.T Yamaha SMT 기계에는 CE, RoHS, ISO9001 및 독점 특허가 있습니다. 이러한 인증은 국제 안전 및 품질 표준 준수를 보장하여 고객에게 성능과 규정 준수에 대한 확신을 줍니다.
| I.C.T 및 공장 정보
I.C.T는 엄격한 품질 관리 시스템을 갖춘 대규모 R&D 및 생산 시설을 운영하고 있습니다. 당사의 엔지니어 및 기술자 팀은 200명이 넘으며 전 세계적으로 설치, 교육 및 기술 지원을 제공합니다. 수년에 걸쳐 I.C.T는 80개 이상 국가의 고객에게 수천 개의 SMT 라인을 제공하여 글로벌 도달 범위와 일관된 고품질 제조 솔루션을 보장했습니다.
